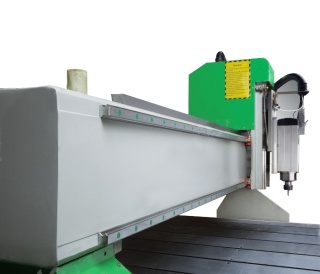

Фрезерный станок с ЧПУ TS 1625

В наличии на складе

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

Применение

Предназначены для обработки дерева, ДСП, МДФ, фанеры, любые полистиролы, искусственный камень, акриловое стекло и оргстекло, модельный пластик, цветной металл. Данные станки используются для выполнения фрезерных работ в 2D и 3D пространстве, для гравировальных работ и резьбы по дереву. Применяются в различных отраслях промышленности, бизнесе и хобби: изготовление мебели и элементов (фасады, кровати, зеркала и др.), ювелирные мастерские, радиотехника (изготовление плат), изготовление сувениров и скульптур и многое другое.

Комплектация

Станок TS 1625 – механическая часть 1 шт.
Шпиндель 3,7 кВт (опция 5,5 кВт)
1 шт.
Электронный датчик измерения длины инструмента и высоты заготовки 1 шт.
Шкаф электронного управления 1 шт.
Централизованная система смазки. 1 шт.
Водяной насос для охлаждения шпинделя (для шпинделя с вод. охл.) 1 шт.
Комплект соединительных кабелей :Data Cable, Power Cable, etc. 1 комп.
Программное обеспечение NC-studio/DSP 1 комп.
Начальный комплект фрез 1 комп.
Цанга ER16 ; ER20 1 комп.
Набор приспособлений для прижима заготовки 1 комп.
ЗИП 1 комп.

Особенности конструкции


Cварная жесткая станина

Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную термическую обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработки

Рабочий стол (механический)

Стол имеет покрытие алюминиевым профилем с T-образными пазами и защитным пластиком (жертвенник).

Высокоточные направляющие

Высокоточные направляющие

Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы TBI. Сечение направляющих 20 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность – 21,2 кН (килоньютонов). Что в сочетании с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.

Косозубая рейка

Косозубая рейка

Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения до 30 м/мин.

Высокопрецизионные винтовые пары

Высокопрецизионные винтовые пары

Сечение 20 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z.

Шаговые двигатели

Индивидуальный привод перемещения портала, суппорта и шпинделя по осям X, Y и Z обеспечивает высокую точность перемещения и считывания размера, что позволяет обрабатывать изделия с высокой скоростью и точностью. Все двигатели синхронизированы через центральный процессор.

Отдельно стоящий электрошкаф

Электронный блок управления с комплектующими ведущих мировых производителей скомпонован в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий.

Система управления

Самая доступная и надежная систем управления. Полная поддержка 3D-обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении.

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы

Дополнительные опции

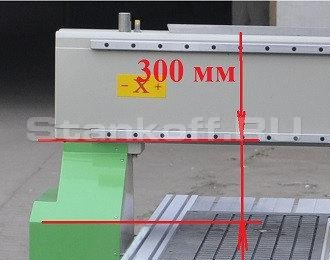

Высота портала по оси Z=300 мм

Дает возможность устанавливать более высокие заготовки а также возможно установить поворотное устройство диаметром для фрезерования балясин до 150 мм.

Вакуумный стол и два вакуумный насос 5.5 кВт

Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет 2-х мощных вакуумных станций 5,5 кВт каждая. Это позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин, для этого на столе есть Т-образный профиль.

Электрошпиндель 5,5 кВт с воздушным охлаждением + инвертер

Электрошпиндель 5,5 кВт с воздушным охлаждением + инвертер

Расширяются технологические возможности использования станка по обработке более твердых материалов на более высоких режимах резания. + Инвертер 5,5 кВт

Гибридный серводвигатель

Гибридный серводвигатель

Высокая точность энкодеров, позволяющих в режиме реального времени получать обратный сигнал с вала шагового двигателя, позволяет полностью ликвидировать пропуски шагов на двигателях. Данные приводы позволяют развивать пиковую скорость до 3000 об/мин (вала) по сравнению с шаговыми двигателями (1200 – 1500 об/мин) с сохранением крутящего момента.

Поворотное устройство D 200 мм

Поворотное устройство D 200 мм

Позволяет обрабатывать детали тело вращения диаметром до 200 мм, длина 1200 мм. Применяются на станках с высотой 300 мм по оси Z.

Пульт для NC Studio, беспроводной, для управления станком с ЧПУ

Беспроводной пульт совместим с версиями NC studio 5.xx и 8.xx. Состоит из комплекта: пульта + приемопередатчик, подключаемый по USB к компьютеру с NC Studio. С помощью пульта можно регулировать позицию инструмента, обнулить координаты, управлять шпинделем и др.

Пульт DSP RichAuto А11

Дает возможность работать на станке дистанционно от компьютера, управляющая программа передается на станок при помощи ФЛЭШ карты.

Насадка для шпинделя

Насадка для шпинделя

Данный раздел находится в стадии наполнения. Приносим свои извинения за доставленные неудобства.

Аспирационная установка

Аспирационная установка

Двухмешковый пылеулавливающий агрегат мощностью 3 кВт. В комплекте с насадкой для шпинделя и воздуховодом 6 м.


Страна изготовления: Китай

Технические характеристики фрезерного станка с ЧПУ TS 1625
Рабочая зона (X*Y*Z)  1600х2500х190 мм ( опция - 300 мм)
Высота координаты Z190 мм (опция - 300 мм)
Направляющие X, Y, Zлинейные
Механизм привода Zзубчатая передача
Двигатель привода X,Y, Zшарико-винтовая передача
Мощность двигателя привода X,Y, Z0,45 кВт
Шпиндель (выбираемый 4,5 кВт; 6 кВт и 9 кВт HCD (Италия)3,7 кВт (опция - 4,5 кВт; 6 кВт и 9 кВт HCD)
Частота вращения шпинделя6000-24000 об/мин
Дискретность перемещения позиционера0,006 мм
Точность позиционирования± 0.05 мм
Точность повторного позиционирования± 0.05 мм
Скорость позиционированиядо 20 м/мин
Максимальная скорость перемещения (холостой ход)до 20 м/мин
Максимальная скорость гравировкидо 10 м/мин
Максимальная скорость фрезерованиядо 10 м/мин
Система управления – тип СЧПУDSP (USB)/ NC Studio
Команды управляющих программG code
Программное обеспечениеType3 /ARTCAM/
Потребляемая мощность8 кВт
Габариты станка3160х1980х1780 мм
Масса станка1500 кг
