Более 25 видов соединений выполненных на фрезерных станках с ЧПУ

В этой статье мы расскажем о способах соединения деталей из фанеры, натуральной древесины, пластика. В отличии от классических соединений в столярном производстве, мы будем применять фрезерный станок с ЧПУ для нарезки шипов, проушин, пазов и четвертей. Еще один важный момент - большинство соединений не требует склеивания, равно как скрепления на шкант или саморез. Это позволяет изготавливать сборно-разборные изделия на фрезерном станке с ЧПУ: ящики для хранения, детскую мебель, стулья, столы и многое другое. Однако, есть способы соединений которые все же требуют дополнительного склеивания. Смотрите подборку и выбирайте то, что подойдет больше всего для ваших проектов

Торцевые соединения на фрезерном станке с ЧПУ

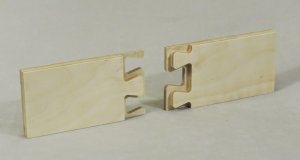

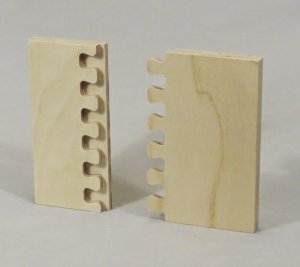

1. «Ласточкин хвост» внахлест

Этот способ позволяет соединить детали в торец. Соединение с лицевой стороны имеет красивый внешний вид в форме ласточкиного хвоста. С обратной стороны прямой стык.

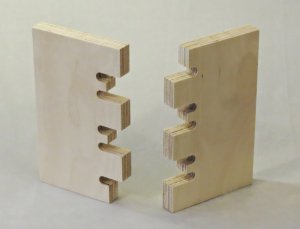

2. Двойной «ласточкин хвост» внахлест

Это вариация на тему первого способа.

3. Соединение с «замками»

Этим способом можно соединить две панели по длине. «Замки» съемные, но по факту, если вы сделали не большие зазоры, их трудно будет вытащить. Поэтому этот способ лучше использовать для не разборных соединений.

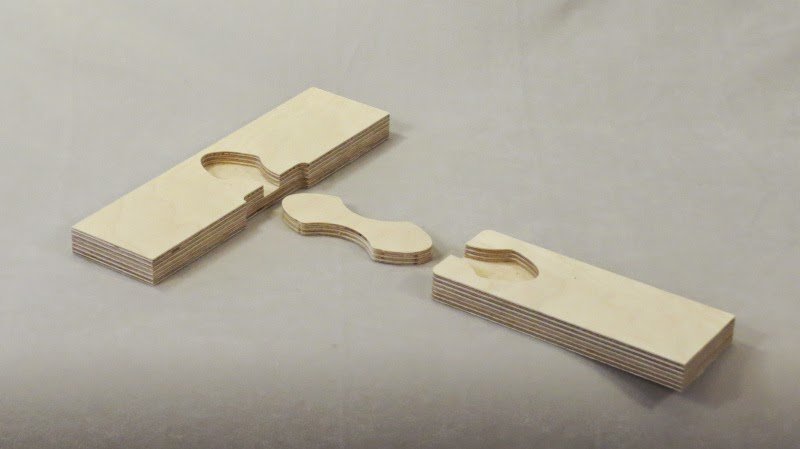

4. Соединение на «бабочку»

Метод схож с предыдущим. Обратите внимание на то, что «бабочки» расположены асимметрично по отношению друг к другу вдоль всего соединения.

Геометрические формы следующих соединений имеют исключительно декоративное назначение

5. Замок в виде цветка

Хороший пример того, как легко можно выполнять сложные геометрические соединения на фрезерных станках с ЧПУ

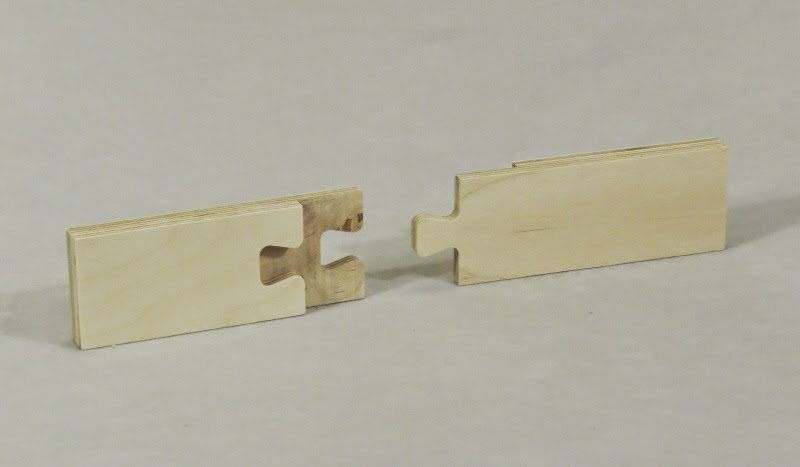

6. Замок «молоток»

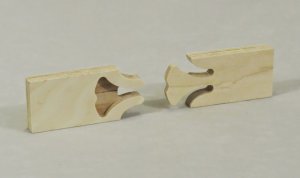

7. Замок "Шар"

8. Шип в форме элепса

9. Двухсторонний «ласточкин хвост»

10. Двухсторонний «ласточкин хвост» с полочкой

11. Тройной «ласточкин хвост» с полочкой

12. Тройной «Ласточкин хвост»

На фрезерном станке с ЧПУ можно выполнить угловые соединения

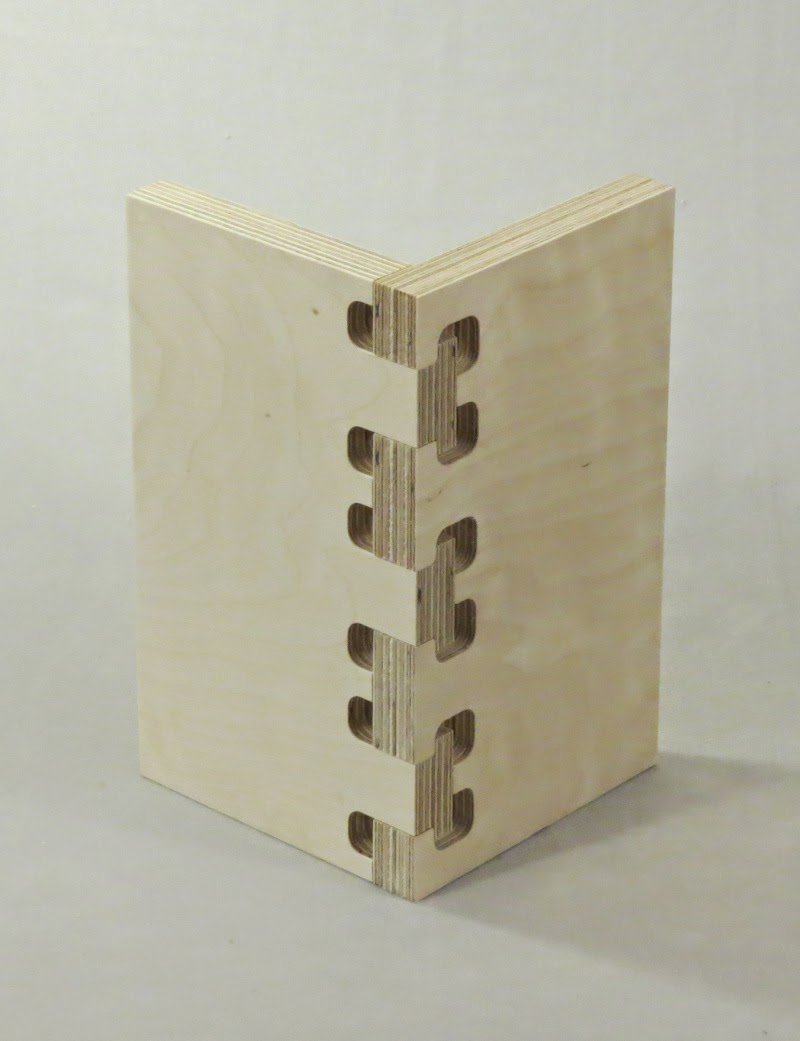

13. Соединение на шип

14. Скрытое соединение на шип

15. Шип внахлест

16. Замок "Молот"

Это соединение не позволяет заготовкам расоединяться по одной из осей

17. Соединение на шип с замком

18. Шип с «застежкой»

19. Соединение на шпонку

Соединения в пласть, которые можно выполнить на станках с ЧПУ

20. Соединение типа шип-паз

21. Шип с «застежкой»

Соединения для рамочных конструкций на станках с ЧПУ

22. Соединение «крест» с овальными плечиками

23. Соединение «крест» и ласточкин хвост

24. Соединение «крест пазл»

25. Соединение на «ус» + замок «крестовина»

Другие интересные виды соединений для рамочных конструкций
