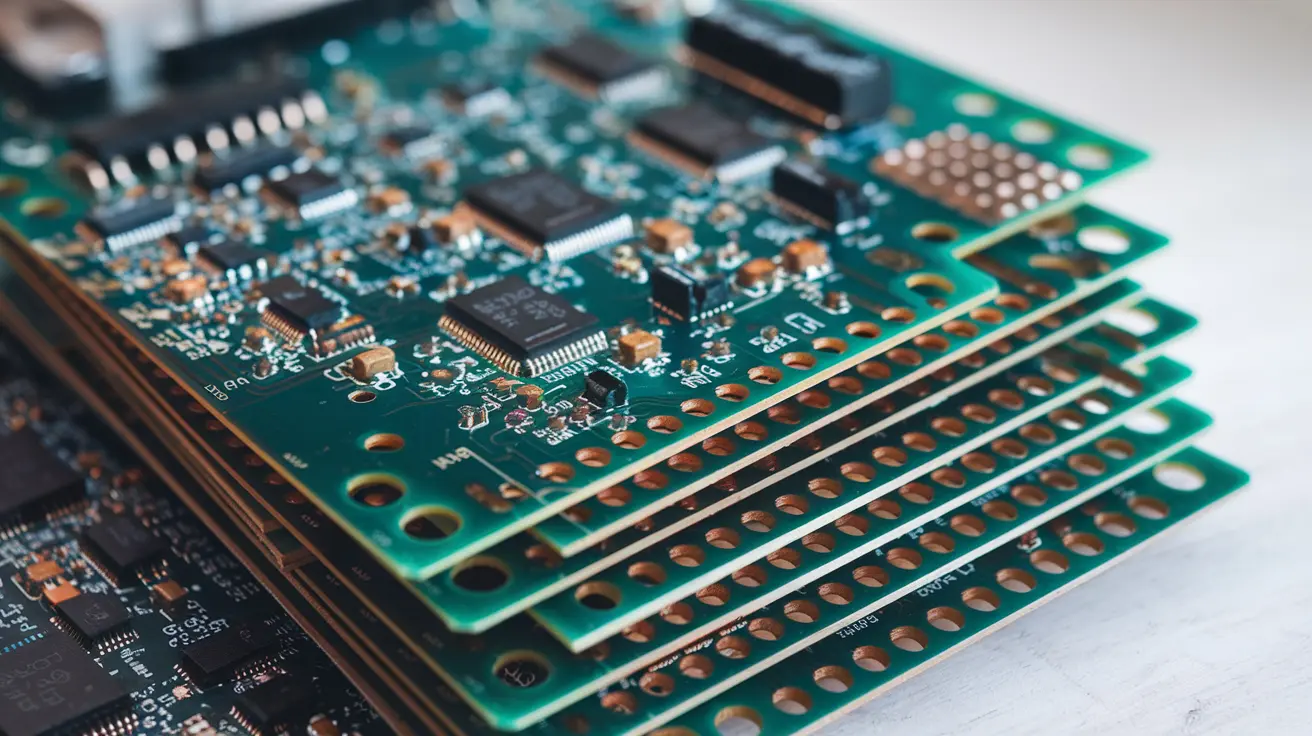

Использование лазерных станков CO2 и оптоволоконных лазеров для изготовления печатных плат

В наше время производство печатных плат на заказ требует высокой точности и эффективности. Печатные платы, является носителями электрических соединений электронных компонентов и основной частью всех электронных изделий, а использование лазерных станков CO2 и оптоволоконных лазеров для изготовления печатных плат, стало ключевым фактором для достижения производительности. В этой статье мы рассмотрим, как современные лазерные технологии преобразовали производство печатных плат и как они способствуют созданию качественных печатных плат на заказ.

Какие типы печатных плат могут быть вырезаны лазерными резаками?

К типам печатных плат, которые могут быть вырезаны прецизионным лазерным резаком, относятся печатные платы на металлической основе, печатные платы на бумажной основе, печатные платы на эпоксидном стекловолокне, печатные платы на композитной подложке, печатные платы на специальной подложке и печатные платы с другими материалы подложки.

Бумажные печатные платы

Данный тип печатных плат изготавливается из волокнистой бумаги в качестве армирующего материала, пропитывается раствором смолы (фенольной, эпоксидной) и высушивается, затем покрывается клеевым слоем электролитической медной фольги и прессуется при высокой температуре и высоком давлении. В соответствии со стандартами ASTM/NEMA основными разновидностями являются FR-1, FR-2, FR-3 (огнестойкие XPC, XXXPC (не огнестойкие). Наиболее часто и в больших объемах производятся печатные платы FR-1 и XPC.

Стекловолоконные печатные платы

В этом типе печатных плат в качестве клеящей основы используется эпоксидная или модифицированная эпоксидная смола, а в качестве армирующего материала - стеклоткань. В настоящее время это самая большая разновидность печатных плат в мире и наиболее используемый тип печатных плат. Согласно стандарту ASTM/NEMA, существует четыре модели эпоксидной стеклоткани: G10 (не огнестойкая), FR-4 (огнестойкая). G11 (сохраняет теплостойкость, не огнестойкая), FR-5 (сохраняет теплостойкость, огнестойкая). Действительно, количество неплавящихся изделий с каждым годом уменьшается, и подавляющее большинство приходится на FR-4.

Композитные печатные платы

Этот тип печатных плат основан на использовании различных армирующих материалов для формирования материала основания и материала сердечника. В качестве подложки для медных ламинированных плат используются в основном материалы серии CEM, среди которых наиболее представительными являются CEM-1 и CEM-3. Основа CEM-1 - стекловолокнистая ткань, сердцевина - бумага, смола - эпоксидная смола, огнестойкая. Основа CEM-3 - ткань из стекловолокна, материал основы - бумага из стекловолокна, смола - эпоксидная смола, огнестойкая. По основным характеристикам печатная плата на композитной основе эквивалентна FR-4, но ее стоимость ниже, а характеристики обработки лучше, чем у FR-4.

Металлические печатные платы

На металлических подложках (алюминиевая основа, медная основа, железная основа или основа из инварной стали) в зависимости от их характеристик и назначения могут изготавливаться однослойные, двухслойные, многослойные металлические печатные платы или печатные платы с металлическим сердечником.

Для чего используется печатная плата?

Печатные платы используются в бытовой электронике, промышленном оборудовании, медицинских приборах, пожарном оборудовании, оборудовании для обеспечения безопасности и охраны, телекоммуникационном оборудовании, светодиодах, автомобильных компонентах, аэрокосмических компонентах, оборонных и военных системах, а также во многих других областях.

Как лазерный резак работает с печатными платами?

Прежде всего, лазерная резка печатных плат отличается от машинной резки, такой как фрезерование или штамповка. Лазерная резка не оставляет пыли на печатной плате, что не влияет на ее дальнейшее использование, а механические и тепловые нагрузки, оказываемые лазером на компоненты, незначительны, и процесс резки происходит достаточно мягко.

Фактически, просто регулируя параметры, можно использовать один и тот лазерный станок для обработки различных материалов, например, стандартных (таких как FR4 или керамика) и изолированных металлических подложек (ИМС).

При проектировании печатной платы не существует ограничений по контуру, радиусу, маркировке и другим аспектам. Благодаря полноконтурной резке печатная плата может быть размещена непосредственно на столе, что значительно повышает эффективность использования пространства. Резка печатных плат с помощью лазера позволяет сэкономить более 30% материала по сравнению с механическими методами резки. Это позволяет не только снизить затраты на производство печатных плат специального назначения, но и способствует созданию благоприятной экологической обстановки.

Современные лазерные системы обеспечивают стабильность процесса работы, а автоматические функции упрощают процесс работы. Благодаря более высокой мощности встроенного лазерного источника современные лазерные станки по скорости резки полностью сопоставимы с механическими системами.

Кроме того, эксплуатационные расходы на лазерную систему невелики, так как в ней отсутствуют быстроизнашивающиеся детали, например, фрезерные головки. Таким образом, можно избежать затрат на замену деталей и связанных с этим простоев.

Какие типы лазерных резаков используются для изготовления печатных плат?

В мире существует три наиболее распространенных типа лазерных резаков для печатных плат. Вы можете сделать правильный выбор в зависимости от потребностей вашего бизнеса по изготовлению печатных плат.

Лазерные резаки CO2 для изготовления прототипов печатных плат

Лазерный станок CO2 используется для резки печатных плат из неметаллических материалов, таких как бумага, стекловолокно и некоторые композитные материалы.

Оптоволоконные лазерные станки для изготовления прототипов печатных плат

Волоконный лазерный резак используется для резки печатных плат из металлических материалов, таких как алюминий, медь, железо и инварная сталь.

Гибридная система лазерной резки для изготовления прототипов печатных плат на заказ

Гибридная система лазерной резки используется для резки печатных плат, изготовленных как из металлов, так и из неметаллов.

Помимо возможности резки подложек, лазеры могут использоваться для создания прототипов печатных плат, маркировки, гравировки, сверления или травления отдельных слоев материала.

Преимущества лазерной резки в изготовлении печатных плат:

Лазерные станки CO2 и оптоволоконные лазеры изменили процесс изготовления печатных плат, обеспечивая целый ряд значительных преимуществ. Их применение в этой отрасли стало стандартом благодаря таким аспектам как:

1. Высокая точность:

Лазерные станки CO2 и оптоволоконные лазеры обладают высокой точностью, что позволяет создавать мельчайшие детали на поверхности печатных плат. Это особенно важно при работе с микросхемами.

2. Минимальные потери материала:

Лазерная резка мало влияет на материал, что снижает потери и обеспечивает более эффективное использование сырья. В отличие от других методов, лазер не создает физический контакт с поверхностью, что предотвращает износ и повреждение материала.

3. Высокая скорость и производительность:

Современные лазерные системы способны работать на высоких скоростях, обеспечивая быстрое и эффективное производство печатных плат. Это особенно важно для заказчиков, требующих кратчайших сроков выполнения заказа.

4. Гибкость и персонализация:

Лазерная резка позволяет легко адаптировать дизайн печатной платы в соответствии с требованиями заказчика. Это обеспечивает гибкость в производстве и позволяет создавать уникальные и специализированные печатных плат для различных применений.

Заключение:

Использование лазерных станков CO2 и оптоволоконных лазеров для изготовления печатных плат представляет собой эффективный и точный метод, который помогает улучшить производство. Эти технологии позволяют создавать печатные платы с более высокой плотностью компонентов, более мелкими деталями и более высокой надежностью. Они также способствуют снижению времени производства и издержек, что делает их привлекательными для производителей электроники.
