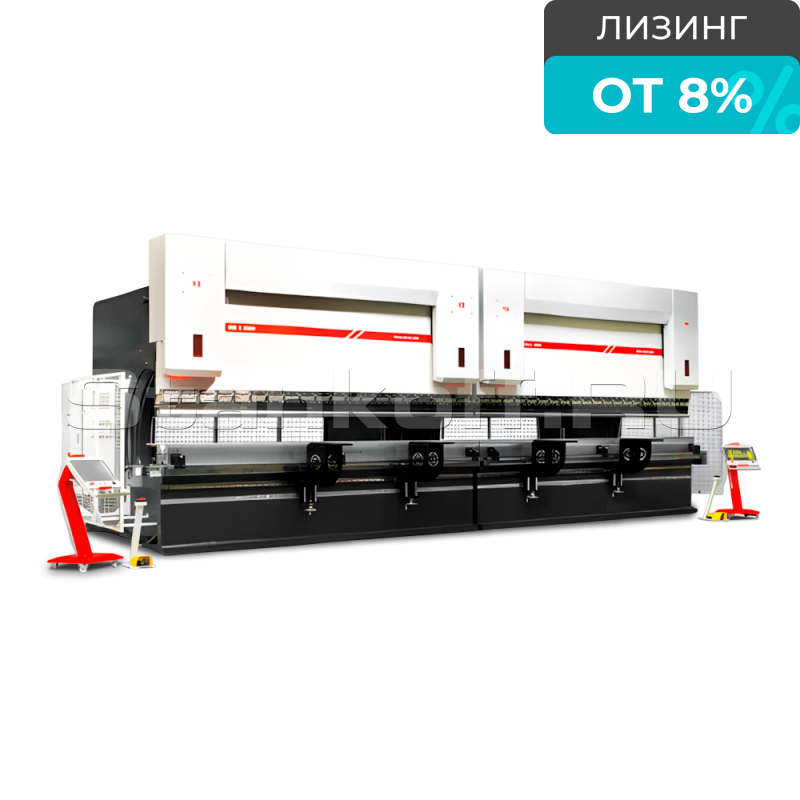

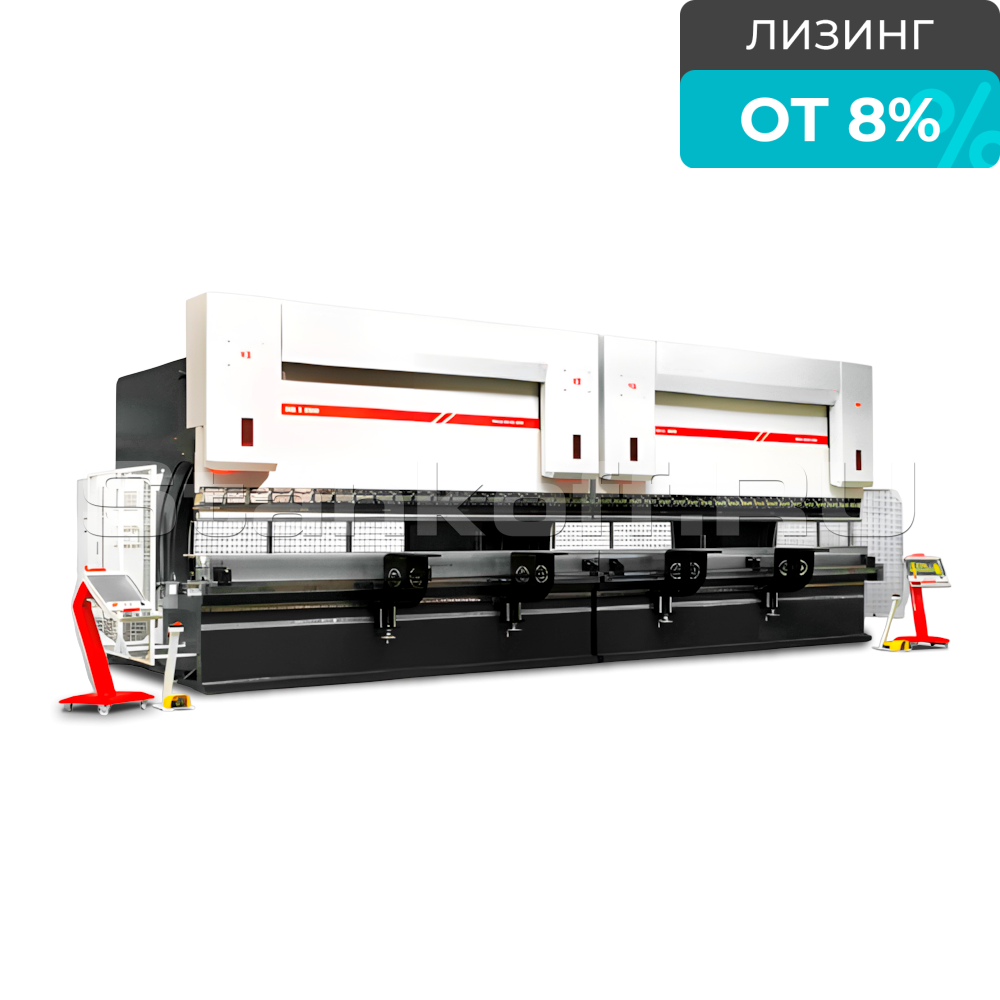

Тандемный гидравлический листогибочный пресс SX 30320 TANDEM X2

Конструктив

Гидравлический гибочный пресс с ЧПУ SX 30320 TANDEM X2 является настоящей инновацией для металлообрабатывающих предприятий малого и среднего звена. Это синхронизированный листогибочный пресс с 2D ЧПУ, который предполагает легкость в использовании, быстрое и простое программирование, легкость в запуске станка, автоматическое вычисление угла гиба, усилия и позиционирования задней оси. Эти функции обеспечивают станку большую популярность среди пользователей станков.

Конструктивные особенности


Станина

Жесткая сварная станина, из высококачественной стали изготовленная с применением новейших технологий снятия внутренних напряжений в сварных конструкциях.

Система компенсации прогиба

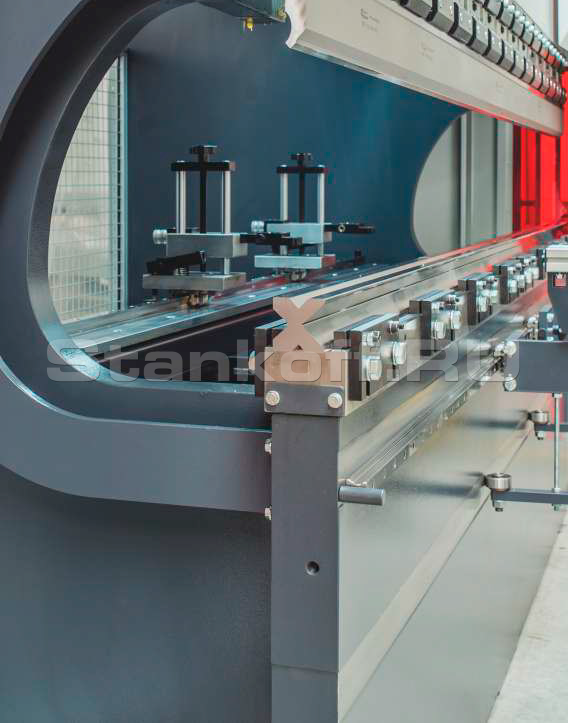

Упрощает процесс гибки за счёт точной калибровки по всей длине заготовки, обеспечивая ровный и стабильный гиб. Регулировка выполняется с помощью специальной ручки.

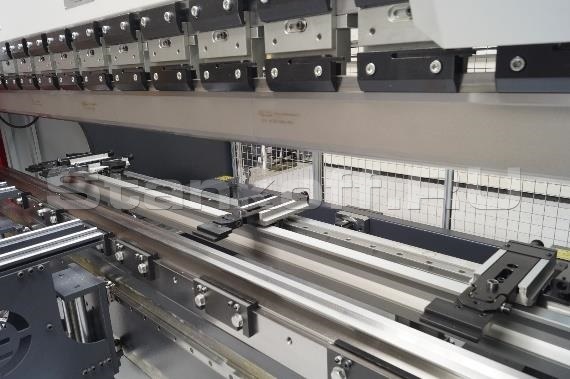

Здание упоры

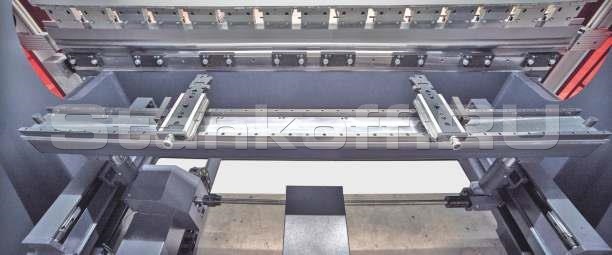

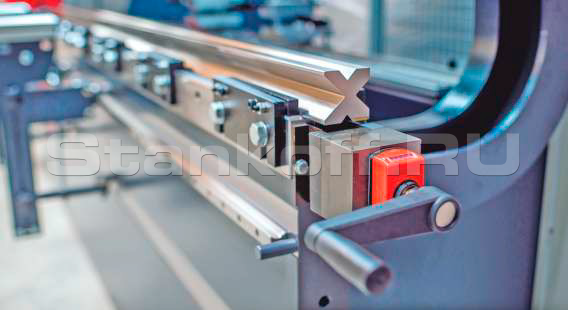

X –ось в стандарте на линейных направляющих.
Автоматические оси - управляемые ЧПУ-Х(ось).
Ручное управление: R, Z.

Крепление инструмента

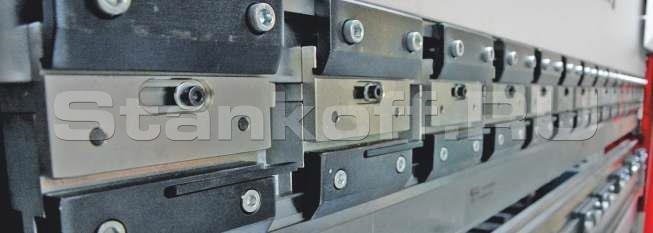

Европейское крепление Amada Promecan

Система ЧПУ ESA S 640

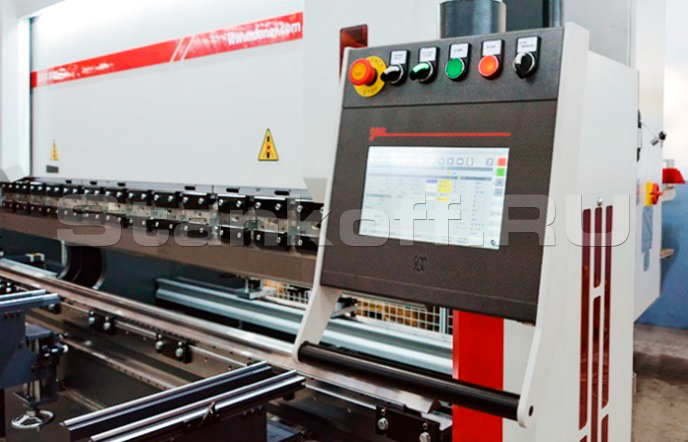

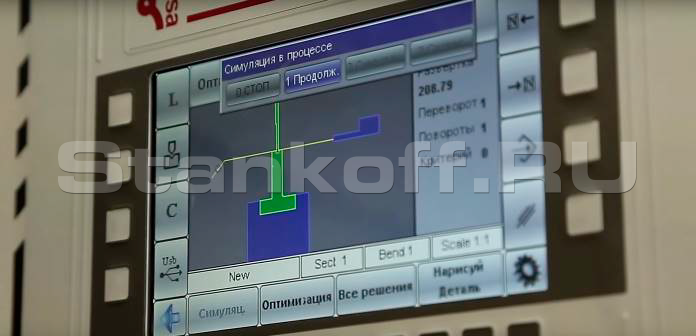

Устройство ЧПУ «ESA 640 2D» позволяет легко настроить выполнение сложнейших гибов. Имеется возможность пространственной эмуляции гибки с многозадачным определением ошибок, выбором инструмента и просчетом положения заготовки. В результате предлагается несколько вариантов для выбора оптимальной последовательности гибки. Программирование простое, логичное и наглядное – оператор получает постоянную обратную связь. Интерфейс полностью русифицирован.

  • Современный и стильный дизайн;
  • 15-дюймовый сенсорный дисплей, Touch screen
  • Тип программирования в 2D;
  • Визуализация в 2D;
  • Создание гибочного профиля от руки;
  • Управление - до 18 осей;
  • Автоматический расчет раскроя и линий гиба;
  • Автоматическое вычисление последовательности изгибов и обнаружение ошибок;
  • Настраиваемый пользовательский интерфейс;
  • Автоматическая и ручная коррекция гиба;
  • Высокая производительность, благодаря интуитивному и быстрому управлению;
  • Библиотека стандартных пуансонов и матриц;
  • Возможность симуляции работы, обнаружение ошибок, мультизадачность;
  • Автоматическая коническая гибка;
  • Возможность синхронизации с внешними базами данных;
  • Управление безопасностью оборудования, согласно норм ЕС.

Дополнительные опции


Автоматические оси X+R Z

Автоматические оси - управляемые ЧПУ- Х+R.
Ручное управление: Z

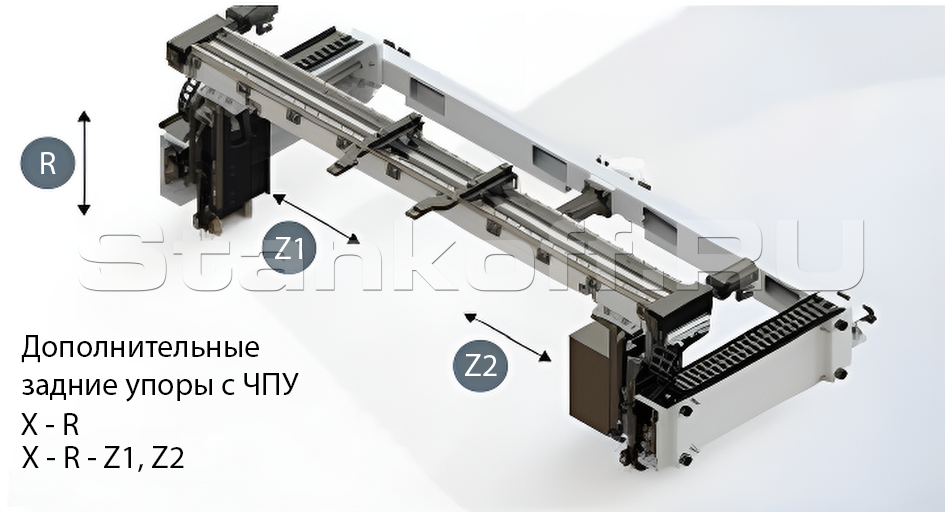

Автоматические оси Х+R+Z1+Z2

Автоматические оси - управляемые ЧПУ- Х+R+Z1+Z2
Лазерная защита

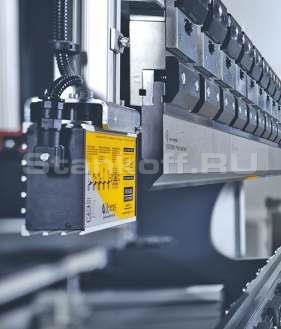

Лазерная защита

Станок оснащается лазерной защитой соответствующая требованиям ЕС

Стандартная комплектация

  • Жесткая сварная станина, изготовленная из высококачественной стали с применением новейших технологий снятия внутренних напряжений в сварных конструкциях;
  • Верхняя жесткая подвижная траверса;
  • Позиционирование пуансона до 0,01 мм;
  • Позиционирование заднего упора до 0,1 мм;
  • Программируемая скорость пуансона и величина отхода балки после гиба;
  • Гидравлическая система Hawe Hoeirberger (производство Германия);
  • Автоматически управляемые оси – Y1, Y2, X (оси R и Z – ручное управление);
  • Ручная система компенсации прогиба стола;
  • Контроллер ЧПУ – ESA S 640 2D;
  • Зажим инструмента по типу «ЕВРО» (Promecam-Amada);
  • Передняя поддержка на линейных направляющих;
  • Задний упор: моторизированный с шарико-винтовой парой;
  • Ход по оси X – 750 мм; скорость 450 мм/сек;
  • Балка заднего упора имеет два упора, регулируемых вручную по горизонтали и высоте;
  • Глубина подачи листа, зев – 450 мм;
  • Высококачественная электронная система SIEMENS (производство Германия);
  • Электродвигатель «GAMAK Motors» (Турция);
  • Педаль управления;
  • Руководство по эксплуатации (на русском языке).

Характеристики

Усилие, тонн 640
Длина гиба, мм 6040
Расстояние между колоннами, мм 2555
Глубина зева, мм 450
Ход пуансона, мм 400
Максимальное раскрытие, мм 650
Скорость подвода, мм/с 140
Скорость возврата, мм/с 130
Рабочая скорость, мм/с 10
Макс. мощность двигателя, кВт (л.с.) 30x2
Объем масляного бака, л 400x2
Высота стола (E), мм 920
Система управления ЧПУ ESA S 640
Габаритные размеры станка, мм 3800 × 2590 × 3100
Вес одного станка, кг 14500

Калькулятор усилия гибки

Расчёт для станка SX 30320 TANDEM X2: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Расстояние между стойками (колоннами) — 2555 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

матрица V = 4 пуансон S = 0.6 α = 90°
B — мин. полка, 3.13 мм Ri — внутр. радиус, 0.63 мм

B — Мин. длина полки, мм

3.13

Ri — Внутренний радиус, мм

0.63

F — Усилие гибки, т

34.74
Станок справится: нужно 34.74 т из 640 т.
Загрузка станка 5%
Запас 605.26 т

Что потянет SX 30320 TANDEM X2

Материал гиб 6040 мм гиб 3020 мм
Сталь до 12 мм до 25 мм
Нерж. сталь до 6 мм до 15 мм
Алюминий до 25 мм до 25 мм

Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.
