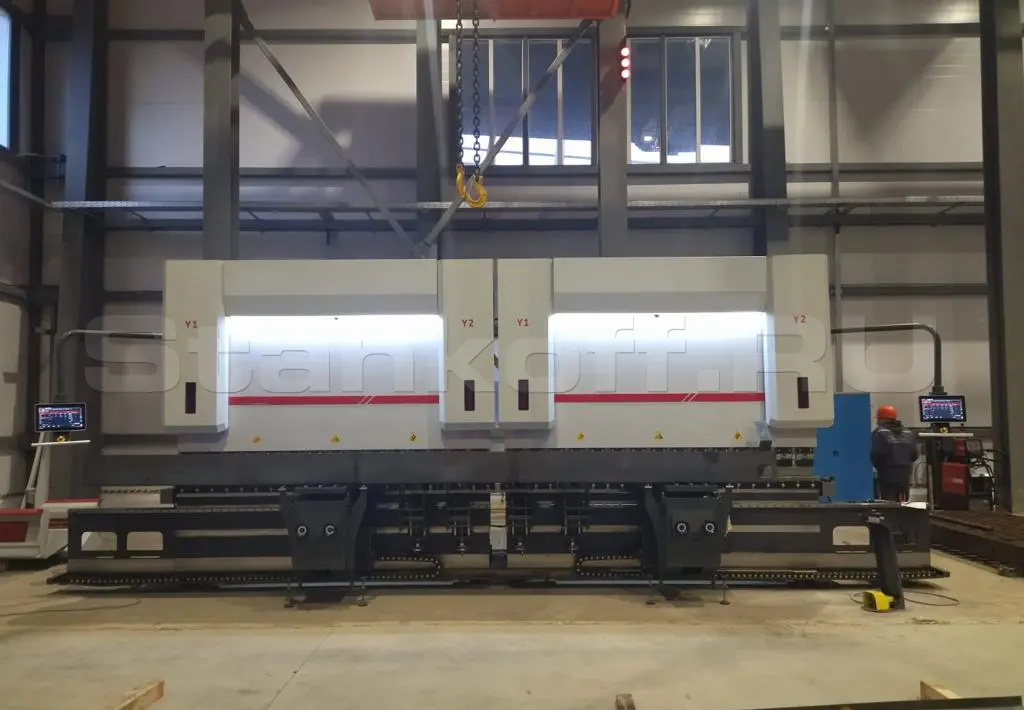

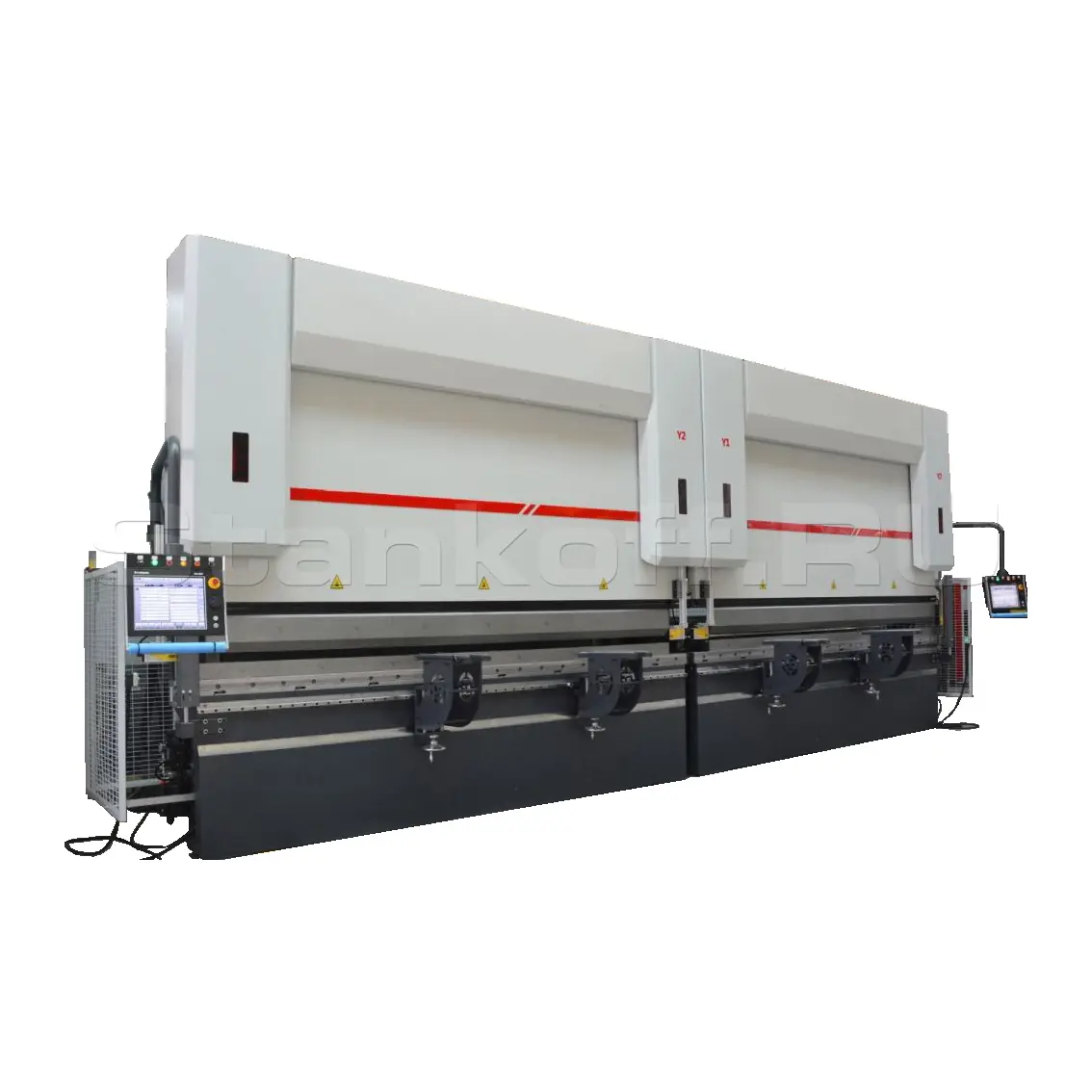

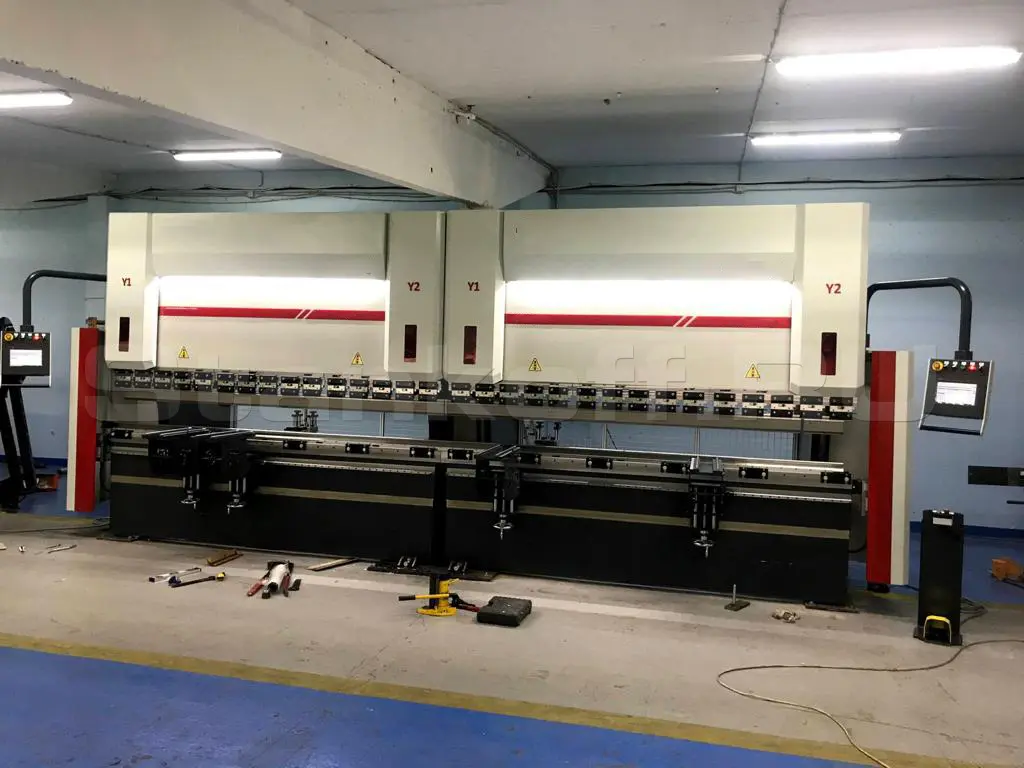

Гидравлический гибочный пресс с ЧПУ SX 30175 TANDEM X2

Гидравлический гибочный пресс с ЧПУ SX 30175 TANDEM X2 Гидравлический гибочный пресс с ЧПУ SX 30175 TANDEM X2 Гидравлический гибочный пресс с ЧПУ SX 30175 TANDEM X2 Гидравлический гибочный пресс с ЧПУ SX 30175 TANDEM X2
/ 4
Вопросы
Турция
Краткие характеристики
Артикул
SX 30175 TANDEM X2
Усилие, тонн
175
Длина гиба, мм
6040
Расстояние между колоннами, мм
2555
Глубина зева, мм
450
Макс. раскрытие, мм
600
Все характеристики
Модели серии
Все товары
SX 30135 TANDEM X2 SX 30135 TANDEM X2 SX 30220 TANDEM X2 SX 30220 TANDEM X2 SX 30320 TANDEM X2 SX 30320 TANDEM X2 SX 40220 TANDEM X2 SX 40220 TANDEM X2 SX 40320 TANDEM X2 SX 40320 TANDEM X2 SX 60220 TANDEM X2 SX 60220 TANDEM X2 SX 60320 TANDEM X2 SX 60320 TANDEM X2 SX 60400 TANDEM X2 SX 60400 TANDEM X2 SX 60600 TANDEM X2 SX 60600 TANDEM X2

Конструктив

Гидравлический листогибочный пресс SMART XL являеться настоящей инновацией для металлообрабатывающих предприятий малого и среднего звена.SMART XL это синхронизированный листогибочный пресс с 2D ЧПУ, который предпологает легкость в использовании, быстрое и простое программирование, легкость в запуске станка, автоматическое вычесление угла гиба, усилия и позиционирования задней оси.Эти функции обеспечивают станку SMART XL большую популярность среди пользователей станков.

Особенности

Станина

Станина

Жесткая сварная станина, из высококачественной стали изготовленная с применением новейших технологий снятия внутренних напряжений в
сварных конструкциях.
Моторизированная система компенсации прогиба (опция)

Моторизированная система компенсации прогиба (опция)

Автоматическая система компенсации прогиба упрощает гибку путем калибровки в каждой части сгибаемой детали для получения ровного гиба. Регулировка происходит автоматически при помощи системы ЧПУ.

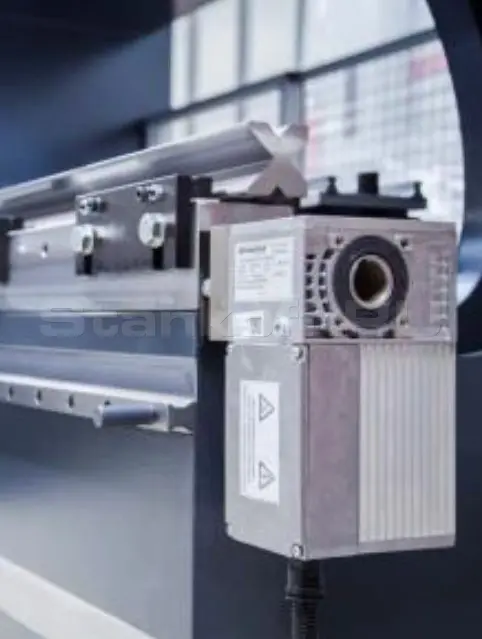

Задние упоры

Задние упоры

X –ось в стандарте на линейных направляющих. Автоматические Оси, управляемые ЧПУ- Х(ось). Ручное управление: R, Z.
Крепления инструмента

Крепления инструмента

Европейское крепление Amada Promecan

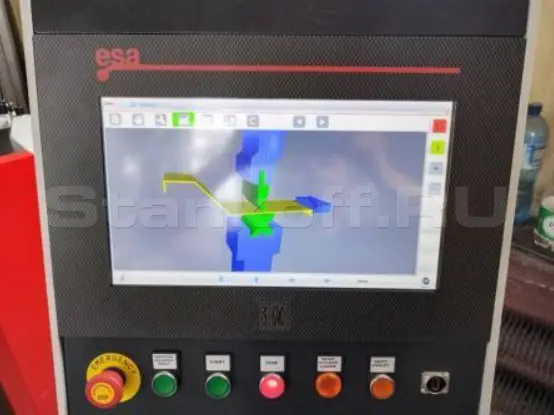

Система ЧПУ ESA S 640

Устройство ЧПУ «ESA 640 2D» позволяет легко настроить выполнение сложнейших гибов.Имеется возможность пространственной эмуляции гибки с многозадачным определением ошибок, выбором инструмента и просчетом положения заготовки. В результате предлагается несколько вариантов для выбора оптимальной последовательности гибки.Программирование простое, логичное и наглядное – оператор получает постоянную обратную связь. Интерфейс полностью русифицирован.

Система ЧПУ ESA S 640

  • Современный и стильный дизайн;
  • 14-дюймовый сенсорный дисплей, Touch screen
  • Тип программирования в 2D;
  • Визуализация в 2D;
  • Создание гибочного профиля от руки;
  • Управление - до 18 осей;
  • Автоматический расчет раскроя и линий гиба;
  • Автоматическое вычисление последовательности изгибов и обнаружение ошибок;
  • Настраиваемый пользовательский интерфейс;
  • Автоматическая и ручная коррекция гиба;
  • Высокая производительность, благодаря интуитивному и быстрому управлению;
  • Библиотека стандартных пуансонов и матриц;
  • Возможность симуляции работы, обнаружение ошибок, мультизадачность;
  • Автоматическая коническая гибка;
  • Возможность синхронизации с внешними базами данных;
  • Управление безопасностью оборудования, согласно норм ЕС.
Система ЧПУ ESA S 640
Система ЧПУ ESA S 640
Система ЧПУ ESA S 640
Система ЧПУ ESA S 640

Дополнительные опции

Автоматические оси Х+R

Автоматические оси Х+R

Автоматические оси, управляемые ЧПУ-Х+R. Ручное управление: Z.
Автоматические оси Х+R+Z1+Z2

Автоматические оси Х+R+Z1+Z2

Автоматические оси, управляемые ЧПУ-Х+R+Z1+Z2
Лазерная защита

Лазерная защита

Dener SX оснащается лазерной защитой соответствующая требованиям EC

Стандартная комплектация

  • Жесткая сварная станина, из высококачественной стали изготовленная с применением новейших технологий снятия внутренних напряжений в сварных конструкциях;
  • Верхняя жесткая подвижная траверса;
  • Позиционирование пуансона до 0,01 мм;
  • Позиционирование заднего упора до 0,1 мм;
  • Программируемая скорость пуансона и величина отхода балки после гиба;
  • Гидравлическая система Hawe Hoeirberger (Производство Германия);
  • Автоматические управляемые оси – Y1, Y2, X (Оси R- Z – ручное управление);
  • Автоматическая система компенсации прогиба стола;
  • Контроллер ЧПУ – ESA S 640 2D;
  • Зажим инструмента по типу «ЕВРО» (Promecam-Amada);
  • Передняя поддержка на линейных направляющих;
  • Задний упор: моторизированный с шарико-винтовой парой - Ход по оси X – 750 мм, скорость 450 мм/сек;
  • Балка заднего упора имеет два упора, регулируемых вручную по горизонтали и высоте;
  • Глубина подачи листа, зёв – 450 мм;
  • Высококачественная электронная система SIEMENS (Производство Германия);
  • Электродвигатель «GAMAK Motors» (Турция);
  • Педаль управления;
  • Руководство по эксплуатации (на русском языке).

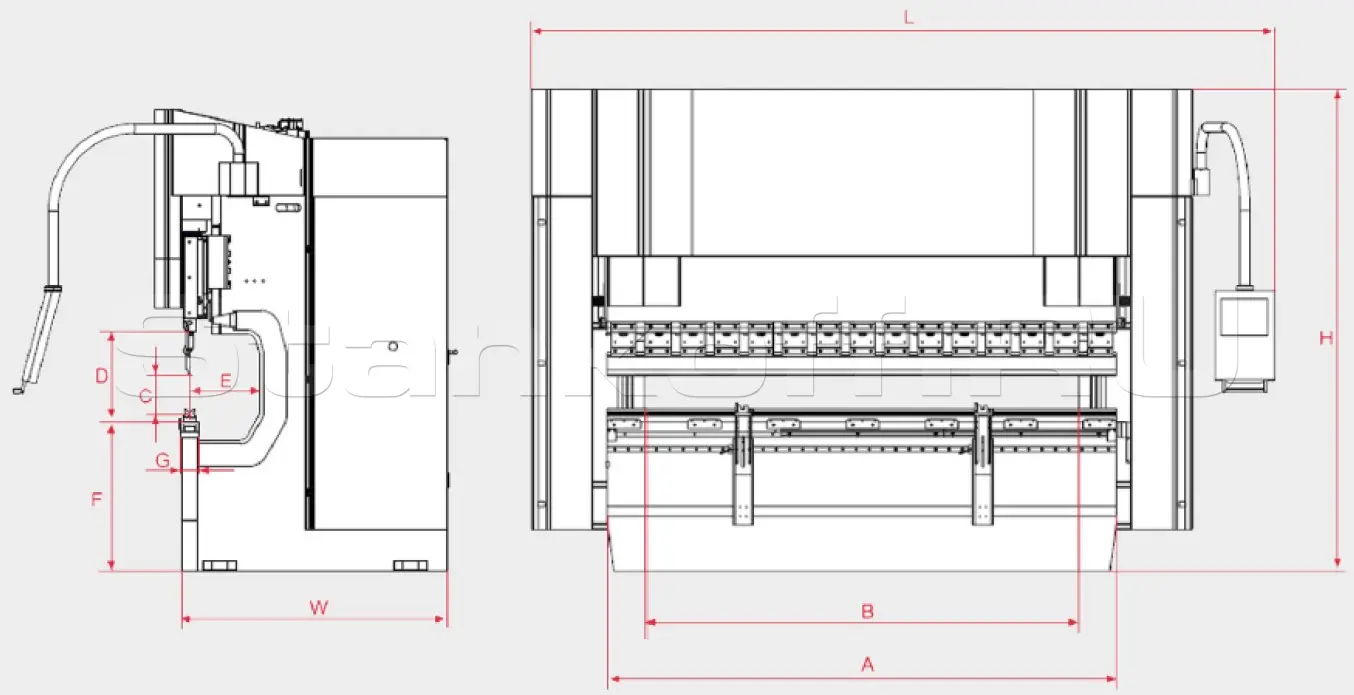

Характеристики

Усилие, тонн 175
Длина гиба, мм 6040
Расстояние между колоннами, мм 2555
Глубина зева, мм 450
Макс. раскрытие, мм 600
Скорость подвода, мм/с 150
Скорость возврата, мм/с 130
Рабочая скорость, мм/с 10
Макс. мощность двигателя, кВт (л.с.) 22x2
Объем масляного бака, л 300х2
Высота стола (E), мм 920
Габаритные размеры станка, мм 3800 × 2585 × 3025
Вес одного станка, кг 11100

Калькулятор усилия гибки

Расчёт для станка SX 30175 TANDEM X2: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Расстояние между стойками (колоннами) — 2555 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

матрица V = 4 пуансон S = 0.6 α = 90°
B — мин. полка, 3.13 мм Ri — внутр. радиус, 0.63 мм

B — Мин. длина полки, мм

3.13

Ri — Внутренний радиус, мм

0.63

F — Усилие гибки, т

34.74
Станок справится: нужно 34.74 т из 175 т.
Загрузка станка 20%
Запас 140.26 т

Что потянет SX 30175 TANDEM X2

Материал гиб 6040 мм гиб 3020 мм
Сталь до 3 мм до 6 мм
Нерж. сталь до 2 мм до 4 мм
Алюминий до 8 мм до 15 мм

Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.

Нужен расчёт под вашу деталь? Инженер проверит режимы, подберёт пуансон и матрицу под материал и радиус.

Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.
