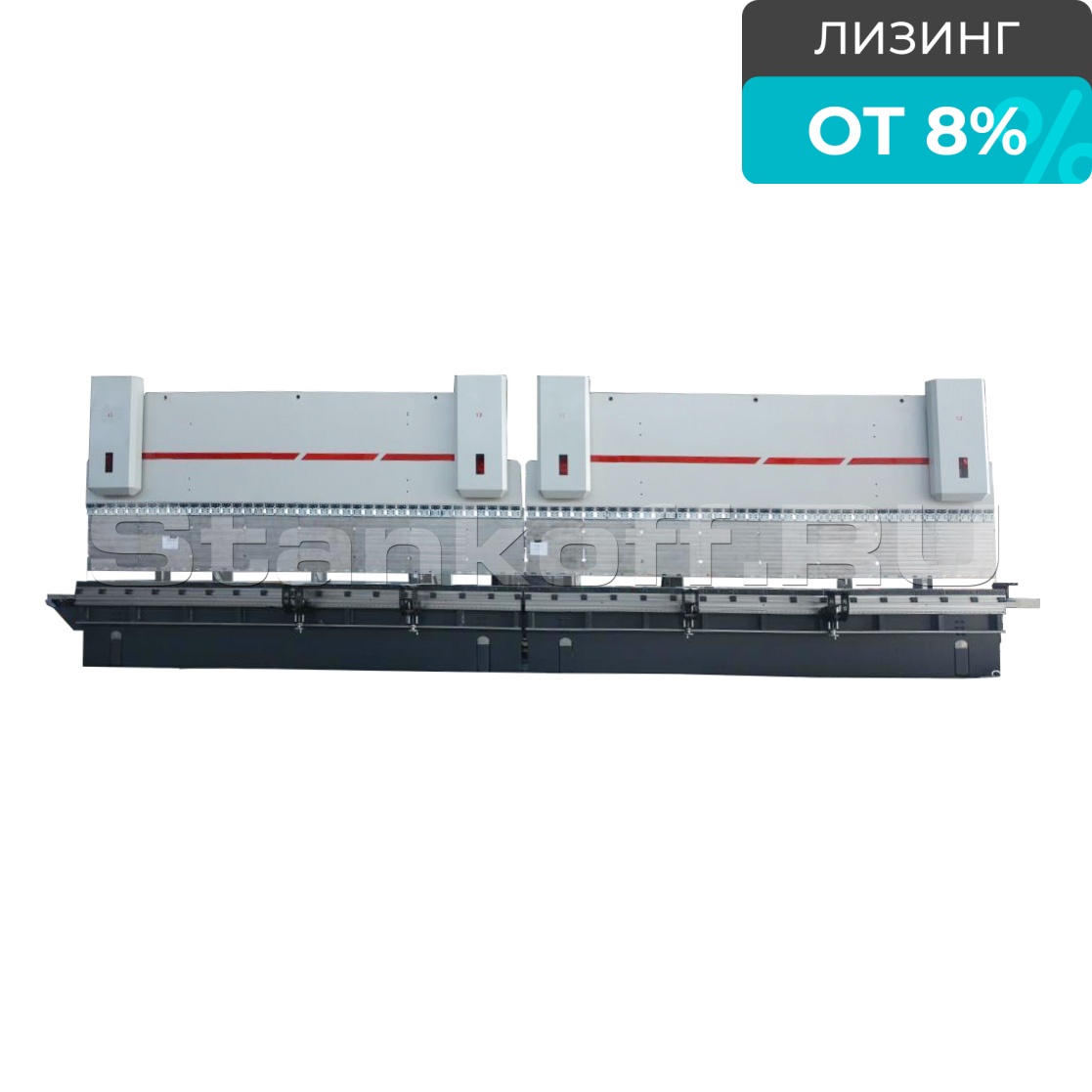

Гидравлический гибочный пресс с ЧПУ SX 60400 TANDEM X2

Гидравлический гибочный пресс с ЧПУ SX 60400 TANDEM X2 Гидравлический гибочный пресс с ЧПУ SX 60400 TANDEM X2 Гидравлический гибочный пресс с ЧПУ SX 60400 TANDEM X2 Гидравлический гибочный пресс с ЧПУ SX 60400 TANDEM X2 Гидравлический гибочный пресс с ЧПУ SX 60400 TANDEM X2
/ 5
Вопросы
Турция
Краткие характеристики
Артикул
SX 60400 TANDEM X2
Усилие, тонн
800
Длина гиба, мм
12000
Расстояние между колоннами, мм
5100
Глубина зева, мм
600
Ход пуансона, мм
400
Все характеристики
Модели серии
Все товары
SX 30135 TANDEM X2 SX 30135 TANDEM X2 SX 30175 TANDEM X2 SX 30175 TANDEM X2 SX 30220 TANDEM X2 SX 30220 TANDEM X2 SX 30320 TANDEM X2 SX 30320 TANDEM X2 SX 40220 TANDEM X2 SX 40220 TANDEM X2 SX 40320 TANDEM X2 SX 40320 TANDEM X2 SX 60220 TANDEM X2 SX 60220 TANDEM X2 SX 60320 TANDEM X2 SX 60320 TANDEM X2 SX 60600 TANDEM X2 SX 60600 TANDEM X2

Конструктив

Гидравлический листогибочный пресс является настоящей инновацией для металлообрабатывающих предприятий малого и среднего звена.SX это синхронизированный листогибочный пресс с 2D ЧПУ, который предполагает легкость в использовании, быстрое и простое программирование, легкость в запуске станка, автоматическое вычисление угла гиба, усилия и позиционирования задней оси.Эти функции обеспечивают станку SX большую популярность среди пользователей станков.

Конструктивные особенности

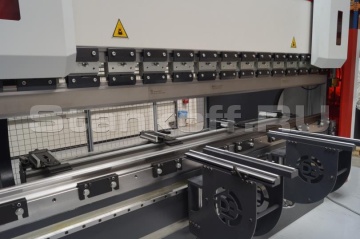

Система крепления пуансонов

Система крепления пуансонов

Система крепления пуансонов PROMECAM
Дистанционная педаль

Дистанционная педаль

Дистанционная педаль управления с кнопкой аварийного останова
X –ось

X –ось

X –ось в стандарте на линейных направляюших
Задняя и боковая защита

Задняя и боковая защита

Задняя и боковая защита обеспечивают закрытую зону в опасных местах станка. Это обеспечивает безопасную эксплуатацию пресса и позволяет избежать случайных травм на производстве.
Скользящие консоли передней поддержки

Скользящие консоли передней поддержки

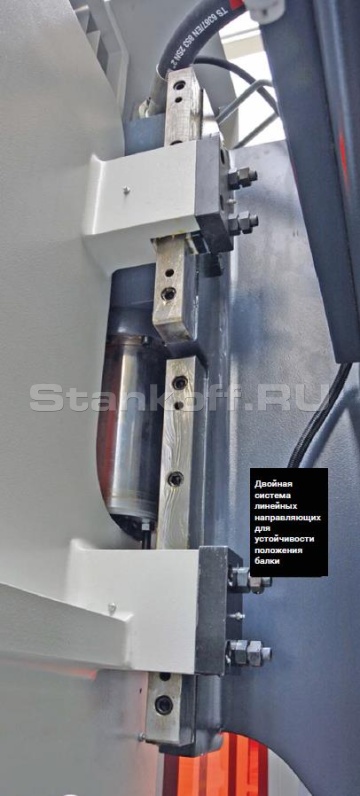

Регулировка параллельности балки

Регулировка параллельности балки

Параллельность листогибочного пресса обеспечивается двумя системами:
1. Системой ограничения перекоса, расположенная с боков балки.
2. Системой четырёх независимых салазок.
Жёсткость станка
Жёсткость станка
Жёсткость станка

Жёсткость станка

Главная задача прессов – это выполнение качественных гибов в тяжёлых промышленных условиях. Поэтому при проектировании пресса конструкторы сделали акцент на его жёсткости. Листогибы имеют максимально толстые стенки.
Благодаря этим значениям листогибочные пресса обладают такой жёсткостью конструкции, которая позволяет работать на предельных режимах оборудования и сохранять качество гибов.
Система компенсации прогиба

Система компенсации прогиба

Система компенсирует неравномерность распределения усилия по всей длине балки, что позволяет получить одинаковый угол по всей длине изделия.
В стандартном исполнении установлена моторизированная система компенсации прогиба. Такая система является наиболее простой в использовании надёжна и долговечна.
Жесткие системы передней поддержки

Жесткие системы передней поддержки

Передняя поддержка предназначена для перемещения заготовок для гибки на станке. Поддержка обеспечивает опору заготовок для повышения точности операции.
В опорах пресса имеются ролики для лёгкой подачи листа в зону гибки.
Глубина зева

Глубина зева

Листогибочный пресс имеет глубину зева.
За счёт этого показателя появляется возможность сгибать на всю длину пресса, полки большего размера, чем на оборудовании других производителей.
Такое преимущество обязательно оценят предприятия, оказывающие услуги по обработке листового металла. Когда каждый день идёт работа со сложными и изрядными задачами.
Просвет и величина хода балки

Просвет и величина хода балки

При появлении на производстве нестандартной задачи, решение которой требует специальной оснастки, листогибочный пресс готов к её выполнению.
Возможность использовать в комбинации самые большие пуансоны и самые высокие матрицы, и при этом раскрытие будет достаточно, чтобы извлечь деталь с бортами.
Ход балки позволяет работать на небольшом инструменте. Такая оснастка дешевле на 60-90% габаритной.

Система ЧПУ ESA S 640

Устройство ЧПУ «ESA 640 2D» позволяет легко настроить выполнение сложнейших гибов. Имеется возможность пространственной эмуляции гибки с многозадачным определением ошибок, выбором инструмента и просчетом положения заготовки. В результате предлагается несколько вариантов для выбора оптимальной последовательности гибки. Программирование простое, логичное и наглядное – оператор получает постоянную обратную связь. Интерфейс полностью русифицирован.

Особенности:

  • Современный и стильный дизайн;
  • 15-дюймовый сенсорный дисплей, Touch screen;
  • Тип программирования в 2D;
  • Визуализация в 2D;
  • Создание гибочного профиля от руки;
  • Управление - до 18 осей;
  • Автоматический расчет раскроя и линий гиба;
  • Автоматическое вычисление последовательности изгибов и обнаружение ошибок;
  • Настраиваемый пользовательский интерфейс;
  • Автоматическая и ручная коррекция гиба;
  • Высокая производительность, благодаря интуитивному и быстрому управлению;
  • Библиотека стандартных пуансонов и матриц;
  • Возможность симуляции работы, обнаружение ошибок, мультизадачность;
  • Автоматическая коническая гибка;
  • Возможность синхронизации с внешними базами данных;
  • Управление безопасностью оборудования, согласно норм ЕС;
Система ЧПУ ESA S 640
Система ЧПУ ESA S 640

Дополнительные опции

  • Комплект стандартного инструмента;
  • Гидравлические быстросемные крепления;
  • Световое ограждение;
  • Охладитель масла;
  • Лазерная защита рук оператора;
  • R-ось;
  • Заднний упор X R Z1 Z2;
  • Автоматические поддержки листа;
  • Дополнительные передние упоры.

Стандартная комплектация

  • ЧПУ контроллер ESA 640 2D;
  • Позиционирование пуансона до 0,01 мм, позиционирование заднего упора до 0,1 мм;
  • Программируемая скорость пуансона и величина отхода балки после гиба;
  • Задний упор 600 мм на ШВП скорость перемещения 450 мм/сек;
  • Автоматическая компенсация деформации боковых стоек пресса;
  • Автоматический контроль параллельности верхней балки;
  • Балка заднего упора имеет два упора, регулируемых вручную по горизонтали и высоте;
  • Cистема крепления инструмента "System tooling"(AMADA-PROMECAM);
  • Автоматическое устройство компенсации прогиба стола;
  • Педаль управления;
  • Задняя и боковая защита.

Характеристики

Усилие, тонн 800
Длина гиба, мм 12000
Расстояние между колоннами, мм 5100
Глубина зева, мм 600
Ход пуансона, мм 400
Максимальное раскрытие, мм 650
Скорость подвода, мм/с 60
Скорость возврата, мм/с 60
Рабочая скорость, мм/с 8
Макс. мощность двигателя, кВт (л.с.) 45x2
Объем масляного бака, л 400x2
Габаритные размеры станка, мм 13550 × 2950 × 3605
Вес одного станка, кг 33000

Калькулятор усилия гибки

Расчёт для станка SX 60400 TANDEM X2: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Расстояние между стойками (колоннами) — 5100 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

матрица V = 4 пуансон S = 0.6 α = 90°
B — мин. полка, 3.13 мм Ri — внутр. радиус, 0.63 мм

B — Мин. длина полки, мм

3.13

Ri — Внутренний радиус, мм

0.63

F — Усилие гибки, т

69.01
Станок справится: нужно 69.01 т из 800 т.
Загрузка станка 9%
Запас 730.99 т

Что потянет SX 60400 TANDEM X2

Материал гиб 12000 мм гиб 6000 мм
Сталь до 8 мм до 15 мм
Нерж. сталь до 4 мм до 8 мм
Алюминий до 15 мм до 25 мм

Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.

Нужен расчёт под вашу деталь? Инженер проверит режимы, подберёт пуансон и матрицу под материал и радиус.

Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.
