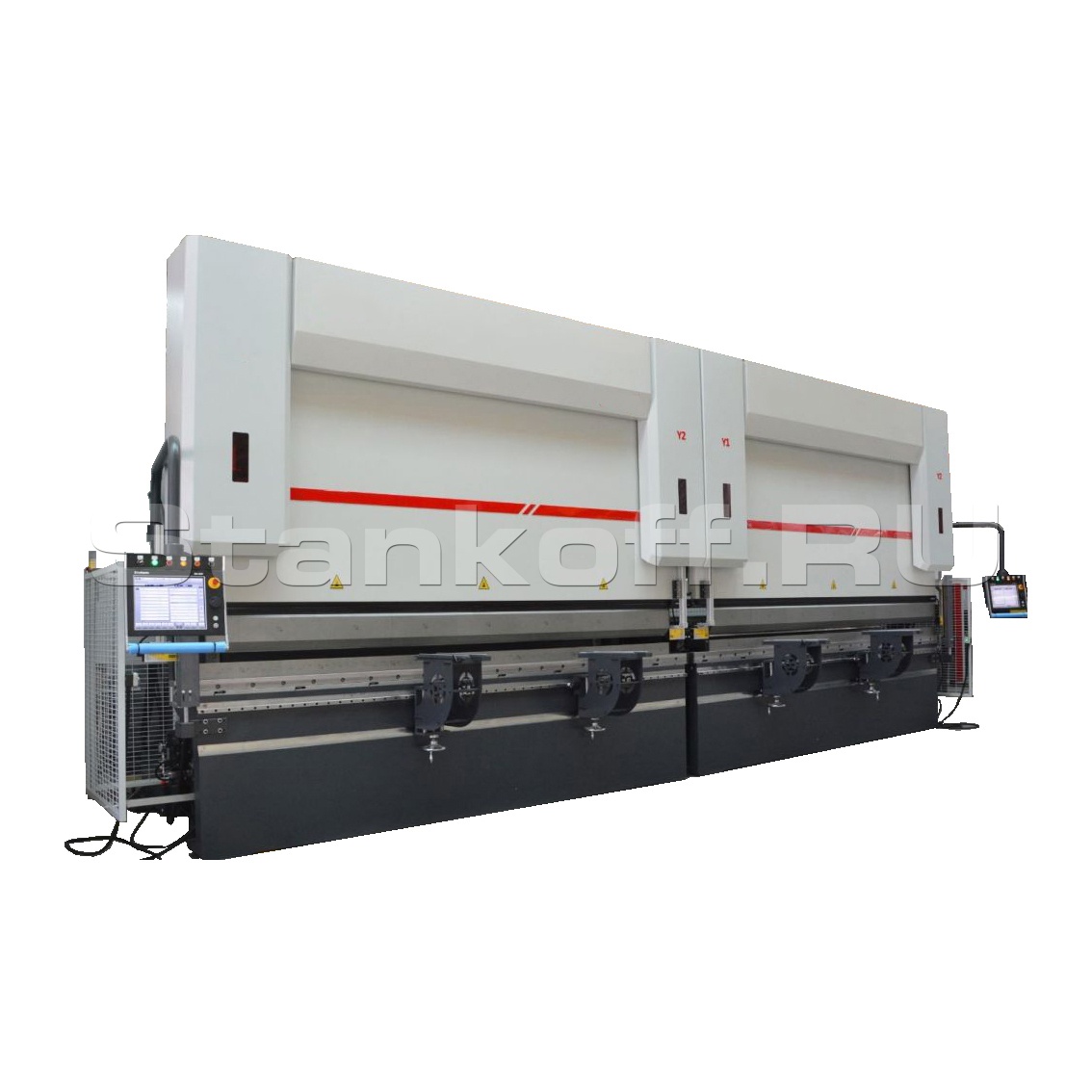

Гидравлический гибочный пресс с ЧПУ SX 40320 TANDEM X2

Name: Гидравлический гибочный пресс с ЧПУ SX 40320 TANDEM X2
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Турция

Краткие характеристики

Артикул: SX 40320 TANDEM X2
Усилие, тонн: 640
Длина гиба, мм: 8100
Расстояние между колоннами, мм: 3550
Глубина зева, мм: 450
Ход пуансона, мм: 400

Все характеристики

Модели серии

Все товары

SX 30135 TANDEM X2

SX 30175 TANDEM X2

SX 30220 TANDEM X2

SX 30320 TANDEM X2

SX 40220 TANDEM X2

SX 60220 TANDEM X2

SX 60320 TANDEM X2

SX 60400 TANDEM X2

SX 60600 TANDEM X2

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Равиль Камалутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Гидравлический гибочный пресс с ЧПУ SX 40320 TANDEM X2 является настоящей инновацией для металлообрабатывающих предприятий малого и среднего звена. SMART XL это синхронизированный листогибочный пресс с 2D ЧПУ, который предполагает легкость в использовании, быстрое и простое программирование, легкость в запуске станка, автоматическое вычисление угла гиба, усилия и позиционирования задней оси.Эти функции обеспечивают станку SMART XL большую популярность среди пользователей станков.

Конструктивные особенности

Станина

Жесткая сварная станина, из высококачественной стали изготовленная с применением новейших технологий снятия внутренних напряжений в сварных конструкциях.

Моторизированная система компенсации прогиба

Автоматическая система компенсации прогиба упрощает гибку путем калибровки в каждой части сгибаемой детали для получения ровного гиба. Регулировка происходит автоматически при помощи системы ЧПУ.

Здание упоры

X –ось в стандарте на линейных направляющих.
Автоматические оси - управляемые ЧПУ-Х(ось).
Ручное управление: R, Z

Крепление инструмента

Европейское крепление Amada Promecan

Система ЧПУ ESA S 640

Устройство ЧПУ «ESA 640 2D» позволяет легко настроить выполнение сложнейших гибов. Имеется возможность пространственной эмуляции гибки с многозадачным определением ошибок, выбором инструмента и просчетом положения заготовки. В результате предлагается несколько вариантов для выбора оптимальной последовательности гибки. Программирование простое, логичное и наглядное – оператор получает постоянную обратную связь. Интерфейс полностью русифицирован.

Современный и стильный дизайн;
15-дюймовый сенсорный дисплей, Touch screen
Тип программирования в 2D;
Визуализация в 2D;
Создание гибочного профиля от руки;
Управление - до 18 осей;
Автоматический расчет раскроя и линий гиба;
Автоматическое вычисление последовательности изгибов и обнаружение ошибок;
Настраиваемый пользовательский интерфейс;
Автоматическая и ручная коррекция гиба;
Высокая производительность, благодаря интуитивному и быстрому управлению;
Библиотека стандартных пуансонов и матриц;
Возможность симуляции работы, обнаружение ошибок, мультизадачность;
Автоматическая коническая гибка;
Возможность синхронизации с внешними базами данных;
Управление безопасностью оборудования, согласно норм ЕС.

Дополнительные опции

Автоматические оси X+R Z

Автоматические оси - управляемые ЧПУ- Х+R.
Ручное управление: Z

Автоматические оси Х+R+Z1+Z2

Автоматические оси - управляемые ЧПУ- Х+R+Z1+Z2

Лазерная защита

Станок оснащается лазерной защитой соответствующая требованиям ЕС

Стандартная комплектация

Жесткая сварная станина, из высококачественной стали изготовленная с применением новейших технологий снятия внутренних напряжений в сварных конструкциях;
Верхняя жесткая подвижная траверса;
Позиционирование пуансона до 0,01 мм;
Позиционирование заднего упора до 0,1 мм;
Программируемая скорость пуансона и величина отхода балки после гиба;
Гидравлическая система Hawe Hoeirberger (Производство Германия);
Автоматические управляемые оси – Y1, Y2, X (Оси R и Z – ручное управление);
Автоматическая система компенсации прогиба стола;
Контроллер ЧПУ – ESA S 640 2D;
Зажим инструмента по типу «ЕВРО» (Promecam-Amada);
Передняя поддержка на линейных направляющих;
Задний упор: моторизированный с шарико-винтовой парой; Ход по оси X – 750 мм; Скорость 450мм/сек;
Балка заднего упора имеет два упора, регулируемых вручную по горизонтали и высоте;
Глубина подачи листа, зёв – 450 мм;
Высококачественная электронная система SIEMENS (Производство Германия);
Электродвигатель «GAMAK Motors» (Турция);
Педаль управления;
Руководство по эксплуатации (на русском языке).

Характеристики

Усилие, тонн	640
Длина гиба, мм	8100
Расстояние между колоннами, мм	3550
Глубина зева, мм	450
Ход пуансона, мм	400
Максимальное раскрытие, мм	650
Скорость подвода, мм/с	140
Скорость возврата, мм/с	120
Рабочая скорость, мм/с	10
Макс. мощность двигателя, кВт (л.с.)	30x2
Объем масляного бака, л	400x2
Высота стола (E), мм	920
Габаритные размеры станка, мм	8800 × 2300 × 3090
Вес одного станка, кг	17500

Калькулятор усилия гибки

Расчёт для станка SX 40320 TANDEM X2: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 3550 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
