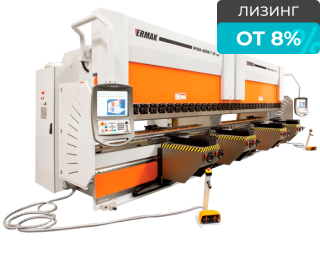

Гидравлический гибочный пресс с ЧПУ SX 30220 TANDEM X2
- Артикул
- SX 30220 TANDEM X2
- Усилие, тонн
- 440
- Длина гиба, мм
- 6040
- Расстояние между колоннами, мм
- 2555
- Глубина зева, мм
- 450
- Ход пуансона, мм
- 350
Конструктив
Гидравлический листогибочный пресс является настоящей инновацией для металлообрабатывающих предприятий малого и среднего звена. SX это синхронизированный листогибочный пресс с 2D ЧПУ, который предполагает легкость в использовании, быстрое и простое программирование, легкость в запуске станка, автоматическое вычисление угла гиба, усилия и позиционирования задней оси.Эти функции обеспечивают станку SX большую популярность среди пользователей станков.
Особенности
Станина
Моторизированная система компенсации прогиба
Задние упоры
Автоматические оси, управляемые ЧПУ- Х (ось). Ручное управление: R, Z.
Крепления инструмента
Система ЧПУ ESA S 640
Устройство ЧПУ «ESA 640 2D» позволяет легко настроить выполнение сложнейших гибов. Имеется возможность пространственной эмуляции гибки с многозадачным определением ошибок, выбором инструмента и просчетом положения заготовки. В результате предлагается несколько вариантов для выбора оптимальной последовательности гибки. Программирование простое, логичное и наглядное – оператор получает постоянную обратную связь. Интерфейс полностью русифицирован.
Особенности:
- Современный и стильный дизайн;
- 15-дюймовый сенсорный дисплей, Touch screen;
- Тип программирования в 2D;
- Визуализация в 2D;
- Создание гибочного профиля от руки;
- Управление - до 18 осей;
- Автоматический расчет раскроя и линий гиба;
- Автоматическое вычисление последовательности изгибов и обнаружение ошибок;
- Настраиваемый пользовательский интерфейс;
- Автоматическая и ручная коррекция гиба;
- Высокая производительность, благодаря интуитивному и быстрому управлению;
- Библиотека стандартных пуансонов и матриц;
- Возможность симуляции работы, обнаружение ошибок, мультизадачность;
- Автоматическая коническая гибка;
- Возможность синхронизации с внешними базами данных;
- Управление безопасностью оборудования, согласно норм ЕС;

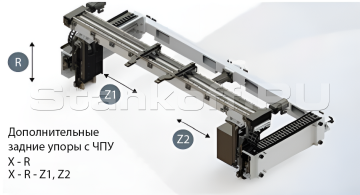

Дополнительные опции
Автоматические оси Х+R
Автоматические оси Х+R+Z1+Z2
Лазерная защита
Стандартная комплектация
- Жесткая сварная станина, из высококачественной стали изготовленная с применением новейших технологий снятия внутренних напряжений в сварных конструкциях;
- Верхняя жесткая подвижная траверса;
- Позиционирование пуансона до 0,01 мм;
- Позиционирование заднего упора до 0,1 мм;
- Программируемая скорость пуансона и величина отхода балки после гиба;
- Гидравлическая система Hawe Hoeirberger (Производство Германия);
- Автоматические управляемые оси – Y1, Y2, X (Оси R и Z – ручное управление);
- Автоматическая система компенсации прогиба стола;
- Контроллер ЧПУ – ESA S 640 2D;
- Зажим инструмента по типу «ЕВРО» (Promecam-Amada);
- Передняя поддержка на линейных направляющих;
- Задний упор: моторизированный с шарико-винтовой парой; - Ход по оси X – 750 мм; Скорость 450мм/сек;
- Балка заднего упора имеет два упора, регулируемых вручную по горизонтали и высоте;
- Глубина подачи листа, зёв – 450 мм;
- Высококачественная электронная система SIEMENS (Производство Германия)
- Электродвигатель «GAMAK Motors» (Турция);
- Педаль управления;
- Руководство по эксплуатации (на русском языке).
Характеристики
| Усилие, тонн | 440 |
| Длина гиба, мм | 6040 |
| Расстояние между колоннами, мм | 2555 |
| Глубина зева, мм | 450 |
| Ход пуансона, мм | 350 |
| Максимальное раскрытие, мм | 600 |
| Скорость подвода, мм/с | 140 |
| Скорость возврата, мм/с | 130 |
| Рабочая скорость, мм/с | 10 |
| Макс. мощность двигателя, кВт (л.с.) | 22x2 |
| Объем масляного бака, л | 300х2 |
| Высота стола (E), мм | 920 |
| Габаритные размеры станка, мм | 3800 × 2277 × 3042 |
| Вес одного станка, кг | 23000 |
Калькулятор усилия гибки
Расчёт для станка SX 30220 TANDEM X2: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.
B — Мин. длина полки, мм
Ri — Внутренний радиус, мм
F — Усилие гибки, т
Гиб намного короче стола: расчётного усилия хватает, но полное усилие на коротком участке давать нельзя — это локальная перегрузка траверсы. Уточните у менеджера допустимую нагрузку на погонный метр.
Что потянет SX 30220 TANDEM X2
| Материал | гиб 6040 мм | гиб 3020 мм |
|---|---|---|
| Сталь | до 8 мм | до 15 мм |
| Нерж. сталь | до 5 мм | до 10 мм |
| Алюминий | до 20 мм | до 25 мм |
Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.
Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.
