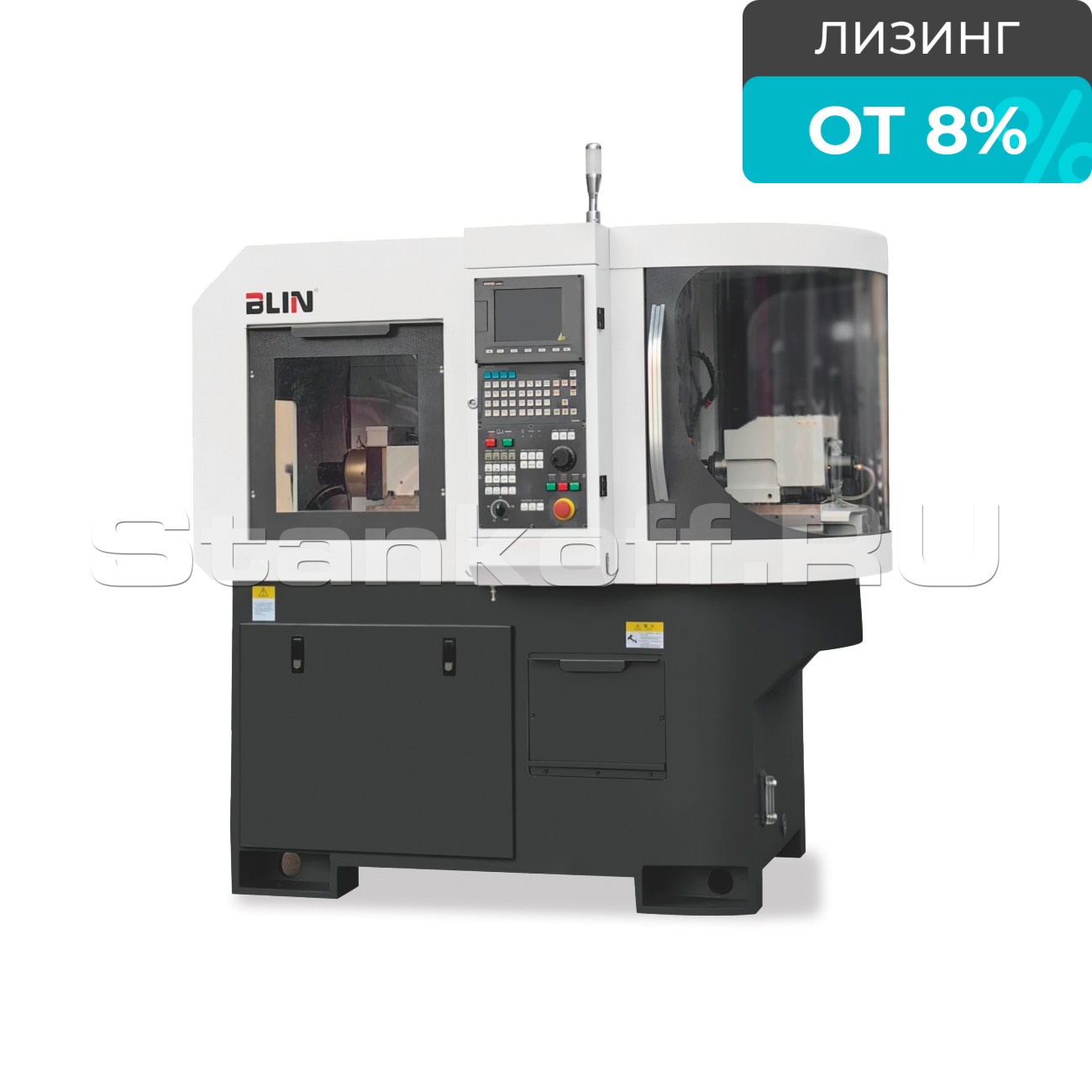

Автомат продольного точения BLIN CSL075 — это высокопроизводительный станок, предназначенный для точной обработки калиброванных прутков с использованием цангового патрона, что обеспечивает надёжную фиксацию заготовки. Благодаря подвижной шпиндельной бабке, станок осуществляет продольную подачу заготовки вдоль оси шпинделя, что особенно эффективно при работе с длинными и тонкими деталями.
Модель CSL075 оснащена как приводными, так и неприводными инструментами, что позволяет выполнять сложную обработку фасонных поверхностей и контурную фрезеровку. Станок рассчитан на обработку прутков диаметром до 7/12/20/25/32/36/38/42 мм и подходит для работы с широким спектром материалов — от цветных металлов до труднообрабатываемых сталей.
CSL075 — оптимальное решение как для массового и крупносерийного, так и для мелко- и среднесерийного производства, обеспечивая высокую точность, стабильность и надёжность в эксплуатации.
Основным отличием автоматов продольного точения от токарных станков и автоматов является использование подвижной шпиндельной бабки, которая производит продольную подачу заготовки вдоль оси шпинделя.
Наличие приводных инструментов позволяет обрабатывать фасонные поверхности и производить контурную фрезеровку.
Комплектующие
| Система ЧПУ | SYNTEC (Тайвань) |
| Привода | SYNTEC (Тайвань) |
| Электро-серво шпиндель | TAIWAN (Тайвань) |
| ШВП | HIWIN (Тайвань) |
| Направляющие | HIWIN (Тайвань) |
| Подшипники шпинделя | NSK P4 class (Япония) |
| Система смазки | HERG (Япония) |
| Электрокомпоненты | SCHNEIDER (Франция) |
| Пневмокомпоненты | AIRTAC (Тайвань) |
| Крепёж | YINSH (Тайвань) |
| Муфты | KTR (Германия) |
Конструктивные особенности
Станина
Монолитная станина, выполненная из сплава «Mechanite», обладающего высокими литейными и прочностными характеристиками, значительно повышает общую жесткость конструкции станка. Дополнительно станина проходит этап искусственного старения для повышения стабильности материала.
Большое количество ребер жесткости, предусмотренных в конструкции, обеспечивает не только высокую структурную прочность, но и отличную виброустойчивость. Они эффективно воспринимают динамические нагрузки и снижают уровень вибраций, возникающих в процессе работы.
Неподвижная (фиксированная) направляющая втулка
Неподвижная (фиксированная) направляющая втулка входит в состав фиксированной люнетной цанги и применяется при обработке прутковых заготовок диаметром менее 4 мм, а также при работе с латунными материалами.
В отличие от вращающейся, фиксированная люнетная цанга имеет меньшую длину и не вращается вместе с заготовкой. Благодаря минимальной площади контакта, трение между цангой и заготовкой остаётся незначительным. Применение неподвижной направляющей втулки позволяет увеличить длину обрабатываемой части заготовки и сократить необрабатываемый остаток.
Дополнительные опции
Вращающаяся направляющая втулка
Вращающаяся направляющая втулка (опционально) входит в состав вращающейся люнетной цанги и служит дополнительной опорной точкой, повышая жесткость системы при обработке.
В станках продольного точения главный шпиндель представляет собой подвижный узел, перемещающийся вдоль оси Z. Он фиксирует прутковую заготовку в цанговом патроне и подает её в рабочую зону, проходя через люнетную цангу.
Такая конструкция является ключевой особенностью станков данного типа, обеспечивая высокую точность и жесткость при обработке длинномерных деталей. Вращение люнетной цанги осуществляется посредством ременной передачи от главного шпинделя, с синхронизацией через редуктор с передаточным отношением 1:1.

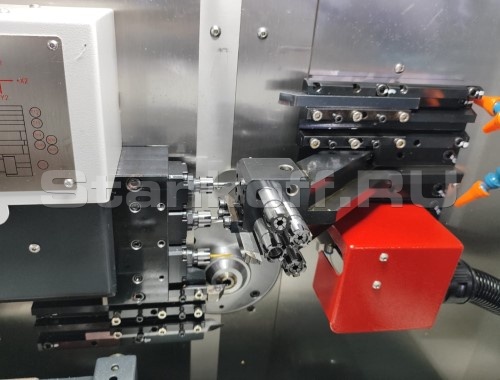

Схема расположения инструментов

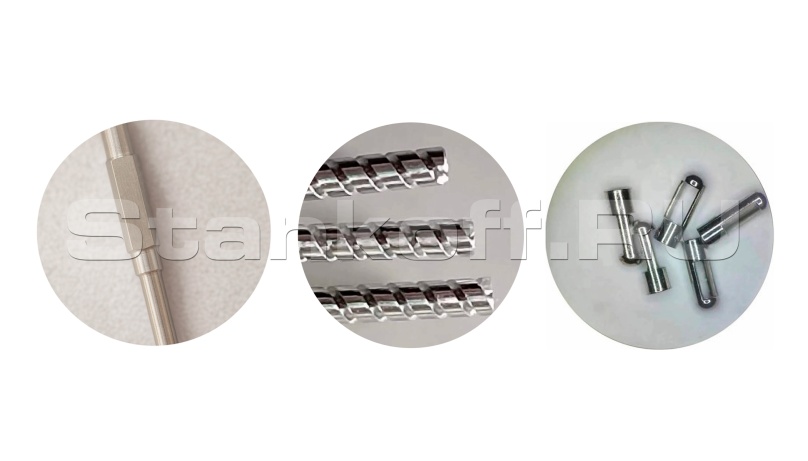

Образцы изделий
Комплектация
-
Система ЧПУ SYNTEC 210TB (монитор 8.4”);
- Ручной маховичок управления
Порты RS232, LAN, USB;
-
Станина чугунная с линейными направляющими;
-
Главный шпиндель высокоточный с осью С1 с электромагнитным тормозом;
-
Вращающаяся направляющая втулка (люнет);
-
Воздухонепроницаемое уплотнение шпинделя;
-
Блок осевого неприводного инструмента на 4 позиции (тип цанги ER11 – 4 шт., включая гайки, без цанг ER);
-
Блок инструментов для токарной обработки на главном шпинделе на 5 позиций (размер державки 10х10 мм);
-
Блок радиального приводного инструмента для главного шпинделя на 3 позиции (тип цанги ER11 – 3 шт., включая гайки, без цанг ER);
-
Блок высокоскоростного приводного инструмента на 1 позицию (тип цанги ER8 – 1 шт., выставляется либо в радиальном, либо в осевой положении, скорость вращения инструмента до 60 000 об/мин)
;
- Автоматическая система смазки;
-
Освещение рабочей зоны и 3-х цветная сигнальная лампа;
-
Трансформатор 380В (3 фазы встроенный);
-
Уловитель деталей;
-
Податчик (левый) FEDEK GT-112 3.2м с каналами 6/8 мм и набором цанг 1-7 мм;
-
Комплект инструментов для настройки и обслуживания станка.
Дополнительные опции
-
Цанга главного шпинделя круглая >1 мм;
-
Цанга главного шпинделя круглая < 1 мм;
-
Цанга люнетная круглая >1 мм;
-
Цанга люнетная круглая < 1 мм;
-
Цанга барфидера.
| Максимальный диаметр обработки главного шпинделя, мм | 7 |
| Диаметр отверстия шпинделя главного шпинделя, мм | 14 |
| Максимальная длина обработки (неподвижный люнет), мм | 120 |
| Максимальная длина обработки (вращающийся люнет), мм | 55 |
| Максимальная длина обработки (без люнета), мм | 20 |
| Частота вращения главного шпинделя, об/мин | 15000 |
| Мощность главного шпинделя, кВт | 2 |
| Индексация главного шпинделя (ось С1), град. | 0,001 |
| Количество осевого неприводного инструмента, шт. | 4 позиции (ER11) |
| Максимальный диаметр сверления осевым инструментом, мм | 5 |
| Максимальный диаметр резьбы осевым инструментом, мм | M4 |
| Быстрые перемещения по осям, м/мин | 30 |
| Точность позиционирования, мм | ≤0,003 |
| Повторяемость, мм | ≤0,003 |
| Количество управляемых осей, шт. | 6 |
| Мощность насоса охлаждения, Вт | 20 |
| Мощность насоса смазки, Вт | 25 |
| Общая потребляемая мощность, кВА | 6 |
| Ось X1 (левая сторона) |
| Количество токарного инструмента (размер державки, мм), шт. | 3 позиции (□10) |
| Радиальный приводной инструмент, шт. | 3 позиции (ER11) |
| Скорость вращения радиального приводного инструмента, об/мин | 12 000 |
| Мощность радиального приводного инструмента, кВт | 0,4 |
| Максимальный диаметр сверления радиальным приводным инструментом, мм | Ø 4 |
| Максимальный диаметр резьбы радиальным приводным инструментом, мм | M3 |
| Ось X2 (правая сторона) |
| Количество токарного инструмента (размер державки, мм), шт. | 2 позиции (□10) |
| Радиальный приводной инструмент, шт. | 1 позиция (ER8) |
| Скорость вращения радиального приводного инструмента, об/мин | 5 000~60 000 |
| Мощность радиального приводного инструмента, кВт | 0,15 |
| Максимальный диаметр сверления радиальным приводным инструментом, мм | ≤ 1 |
| Скорость вращения осевого приводного инструмента, об/мин | 5 000~60 000 |
| Мощность осевого приводного инструмента, кВт | 0,15 |
| Габаритные размеры (ДxШxВ), мм | 1790×1260×1700 |
| Вес станка, кг | 1 600 |
