Кривошипный пресс YANGLI JL21-250

Конструктив

Кривошипный пресс YANGLI JL21-250 с регулируемым ходом и С-образной станиной серии JL21 обладает современным дизайном, комбинированной пневматической муфтой-тормозом, гидравлической защитой от перегрузки, автоматической системой циркуляционной жидкой смазки, балансировочными цилиндрами компенсации веса штампа и пр.

Особенности

  • Сварная станина высокой жесткости;
  • Регулировка хода ползуна;
  • Комбинированная фрикционная пневматическая муфта-тормоз сухого типа;
  • 8 поверхностей у направляющих ползуна;
  • Гидравлическая защита от перегрузки;
  • Регулировка высоты штампа с электроприводом и с цифровым индикатором положения;
  • Балансировочные цилиндры компенсации веса штампа;
  • Система принудительной циркуляционной автоматической жидкой смазки;
  • Система ЧПУ на базе PLC контроллера "OMRON";
  • Педаль.
  1. Вал привода механического податчика полосы (опция);
  2. Лестница (на прессах более 250т);
  3. Суппорт выталкивателя;
  4. Выталкиватель;
  5. Подштамповая плита;
  6. Пневмооборудование;
  7. Балансировочные цилиндры;
  8. Датчик вращения вала;
  9. Электрошкаф;
  10. Панель управления;
  11. Кривошипный вал;
  12. Ползун;
  13. Пневмонасос системы гидравлической защиты от перегрузки;
  14. Пневмоподушка (опция);
  15. Насос системы принудительной смазки;
  16. Штанга;
  17. Двойной клапан безопасности муфты-тормоза;
  18. Фрикционная муфта-тормоз;
  19. Главный электромотор привода.

Опции

  • Световая защита;
  • Электродвигатель с инвертором (регулировка скорости);
  • Выталкиватель деталей в ползуне;
  • Защитные ограждения слева и справа от стола;
  • Дополнительное защитное ограждение сзади;
  • Виброопоры;
  • Пневматическая подушка стола 160x80 kH x мм.

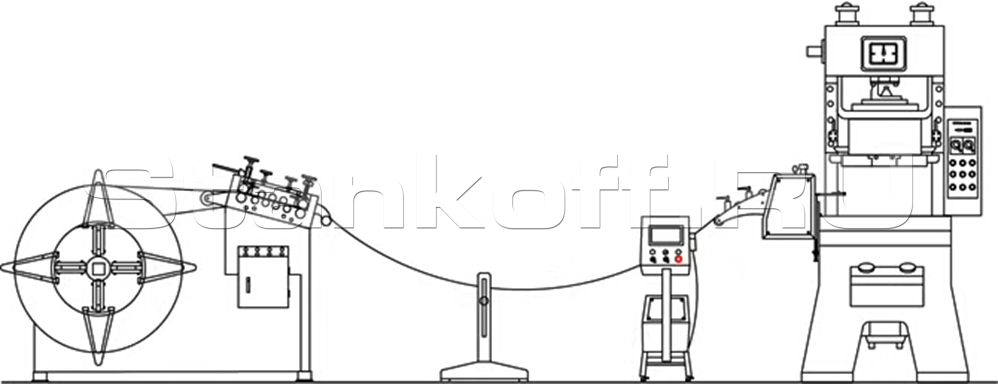

Возможности по автоматизации

Кривошипные прессы с С-образной станиной серии JL21 могут быть дооборудованы всевозможными средствами автоматизации, как на заводе-изготовителе, так и в любое время позже, у Заказчика.
Кривошипные прессы с С-образной станиной серии JL21 могут быть дооборудованы всевозможными средствами автоматизации, как на заводе-изготовителе, так и в любое время позже, у Заказчика.

Характеристики

Общие характеристики
Номинальное усилие, кН 2500
Расстояние до НМТ для набора номинального усилия, мм 8
Ход ползуна, мм 21-220
Ходов в минуту (опция), мин⁻¹ 25-35
Ходов в минуту, мин⁻¹ 30
Макс. высота штампа, мм 500
Настройка высоты штампа, мм 120
Расстояние от центра ползуна до станины, мм 420
Размеры рабочего стола, мм 0 × 1400
Глубина стола, мм 800
Размер отверстия в столе, мм ⌀320х50 х⌀280
Толщина подштамповой плиты, мм 170
Ширина ползуна, мм 970
Глубина ползуна, мм 650
Диаметр отверстия под хвостовик, мм 70
Глубина отверстия под хвостовик, мм 90
Расстояние между колоннами, мм 960
Макс. мощность двигателя, кВт (л.с.) 22
Габаритные параметры
Габаритные размеры станка, мм 2730 × 1640 × 3550
Вес нетто, кг 25400
