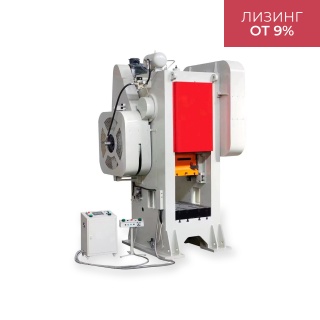

Кривошипный пресс YANGLI JL21-160

Конструктив

Кривошипный пресс YANGLI JL21-160 с регулируемым ходом и С-образной станиной серии JL21 обладает современным дизайном, комбинированной пневматической муфтой-тормозом, гидравлической защитой от перегрузки, автоматической системой циркуляционной жидкой смазки, балансировочными цилиндрами компенсации веса штампа и пр.

Техническое описание

Станина пресса изготовлена путем сварки из толстых стальных листов и обладает высокой жесткостью. Ползун коробчатой формы отлитый из чугуна перемещается по 8 линейным поверхностям направляющих, что гарантирует высокую жесткость и точность. Направляющие имеют возможность регулировки для настройки и компенсации износа.

В верхней части пресса установлена пневматическая система компенсации веса верхнего штампа на базе двух пневмоцилиндров, штоки которых соединены с левой и правой стенками ползуна.

1. Вал привода механического податчика полосы (опция)
2. Лестница (на прессах более 250т)
3. Суппорт выталкивателя
4. Выталкиватель
5. Подштамповая плита
6. Пневмооборудование
7. Балансировочные цилиндры
8. Датчик вращения вала
9. Электрошкаф
10. Панель у
1. Вал привода механического податчика полосы (опция)
2. Лестница (на прессах более 250т)
3. Суппорт выталкивателя
4. Выталкиватель
5. Подштамповая плита
6. Пневмооборудование
7. Балансировочные цилиндры
8. Датчик вращения вала
9. Электрошкаф
10. Панель у
11. Кривошипный вал
12. Ползун
13. Насос системы гидравлической защиты от перегрузки
14. Пневмоподушка (опция)
15. Насос системы принудительной смазки
16. Штанга (на прессах до 125т)
17. Двойной клапан безопасности муфты-тормоза
18. Фрикционная муфта-торм
11. Кривошипный вал
12. Ползун
13. Насос системы гидравлической защиты от перегрузки
14. Пневмоподушка (опция)
15. Насос системы принудительной смазки
16. Штанга (на прессах до 125т)
17. Двойной клапан безопасности муфты-тормоза
18. Фрикционная муфта-торм

Стандартная комплектация

  • Сварная станина высокой жесткости;
  • Регулировка хода ползуна;
  • Комбинированная фрикционная муфта-тормоз сухого типа;
  • Направляющие с 8-ю поверхностями;
  • Гидравлическая защита от перегрузки;
  • Регулировка высоты штампа с электроприводом и с цифровым индикатором положения;
  • Балансировочные цилиндры компенсации веса штампа;
  • Система принудительной циркуляционной автоматической жидкой смазки;
  • Система управления на базе PLC контроллера «OMRON»;
  • Подштамповая плита;
  • Пультом управления для запуска пресса двумя руками;
  • Педаль.

Опции

  • Пневматическая подушка стола;
  • Световая защита;
  • Электродвигатель с инвертором (регулировка скорости);
  • Выталкиватель деталей в ползуне;
  • Защитные ограждения слева и справа от стола;
  • Дополнительное защитное ограждение сзади;
  • Виброопоры.

Возможности по автоматизации.

Кривошипные прессы с С-образной станиной серии JL21 могут быть дооборудованы всевозможными средствами автоматизации, как на заводе-изготовителе, так и в любое время позже, у Заказчика.
Кривошипные прессы с С-образной станиной серии JL21 могут быть дооборудованы всевозможными средствами автоматизации, как на заводе-изготовителе, так и в любое время позже, у Заказчика.

Характеристики

Общие характеристики
Номинальное усилие, кН 1600
Расстояние до НМТ для набора номинального усилия, мм 6
Ход ползуна, мм 16-160
Ходов в минуту (опция), мин⁻¹ 35-50
Ходов в минуту, мин⁻¹ 40
Макс. высота штампа, мм 350
Настройка высоты штампа, мм 110
Расстояние от центра ползуна до станины, мм 380
Размеры рабочего стола, мм 0 × 1300
Глубина стола, мм 740
Размер отверстия в столе, мм 300x50x260
Толщина подштамповой плиты, мм 150
Ширина ползуна, мм 920
Глубина ползуна, мм 580
Диаметр отверстия под хвостовик, мм 65
Глубина отверстия под хвостовик, мм 85
Расстояние между колоннами, мм 810
Макс. мощность двигателя, кВт (л.с.) 15
Габаритные параметры
Габаритные размеры станка, мм 2250 × 1600 × 3800
Вес нетто, кг 14500
