Кривошипный пресс YANGLI JL21-80
Краткие характеристики
- Артикул
- JL21-80
- Номинальное усилие, кН
- 800
- Расстояние до НМТ для набора номинального усилия, мм
- 5
- Ход ползуна, мм
- 10-150
- Ходов в минуту (опция), мин⁻¹
- 50-70
- Макс. высота штампа, мм
- 320
Конструктив
Кривошипный пресс YANGLI JL21-80 — двухстоечный кривошипный пресс с С-образной станиной и регулируемым ходом. Оборудование имеет современный дизайн и высокую скорость работы. Пресс оснащены комбинированной пневматической муфтой-тормозом, гидравлической защитой от перегрузок, автоматической системой циркуляционной жидкой смазки и балансировочными цилиндрами компенсации веса штампа. Подходит для выполнения различных операций по штамповке: вырубки, пробивки, формовки и вытяжки. Можно использовать как самостоятельно, так и в составе производственной линии.
Особенности станка
- Привод вращения кривошипного вала
- Состоит из главного электромотора, клиноременной передачи, маховика, фрикционной пневматической муфты-тормоза и шестерней;
- Фрикционная пневматическая муфта-тормоз управляется двойным клапаном безопасности фирмы «TACO» (Япония);
- Шестерни привода, установленные внутри пресса, находятся в масляной ванне;
- Конструкция обеспечивает небольшую длину кривошипного вала при максимальной жесткости и надежности.
- Система гидравлической защиты от перегрузки
- Находится внутри ползуна, обладает высокой надежностью и чувствительностью;
- Защищает пресс и штамповую оснастку от чрезмерных нагрузок;
- При перегрузке масло сливается в бак, ползун останавливается, на панели управления загорается красный индикатор;
- После возврата в верхнюю мертвую точку пневмонасос автоматически восстанавливает давление масла, возвращая пресс в работоспособное состояние;
- Минимизирует время простоя при перегрузке.
- Система регулировки высоты штампа
- Располагается под системой гидравлической защиты;
- Электропривод и цифровой индикатор положения позволяют регулировать закрытую высоту;
- Регулировка осуществляется изменением длины шатуна за счет вкручивания винта, расположенного внутри шатуна;
- Привод вращения винта состоит из электромотора и червячной передачи.
- Система смазки
- Система автоматической циркуляционной жидкой смазки с датчиком неисправности;
- Обеспечивает своевременную и надежную смазку важных узлов пресса.
- Система управления и безопасности
- Основана на PLC, обладает расширенными возможностями по управлению и диагностике;
- Контролирует угол вращения, скорость, перебег, давление воздуха, двойной клапан безопасности, систему смазки, перегрузку, работу пневмоподушки, подачу полосы, световую защиту и др;
- Оборудована отдельным пультом для запуска пресса двумя руками и педалью.
Устройство кривошипного пресса
- Вал привода механического податчика полосы (опция);
- Лестница (на прессах более 250т);
- Суппорт выталкивателя;
- Выталкиватель;
- Подштамповая плита;
- Пневмооборудование;
- Балансировочные цилиндры;
- Датчик вращения вала;
- Электрошкаф;
- Панель управления;
- Кривошипный вал;
- Ползун;
- Пневмонасос системы гидравлической защиты от перегрузки;
- Пневмоподушка (опция);
- Насос системы принудительной смазки;
- Штанга;
- Двойной клапан безопасности муфты-тормоза;
- Фрикционная муфта-тормоз;
- Главный электромотор привода.

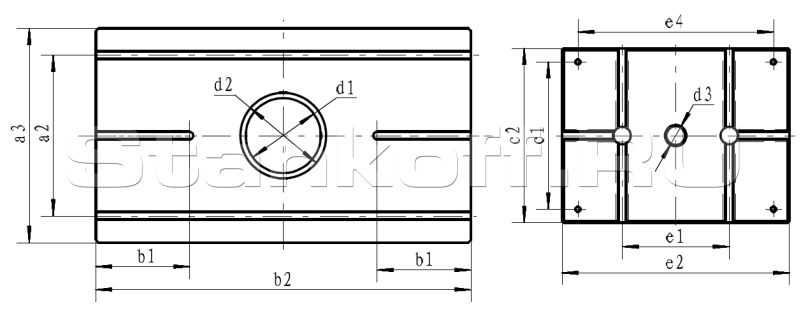

Размеры подштамповой плиты и стола ползуна
| Размеры подштамповой плиты, мм | Размеры стола ползуна, мм | ||
|---|---|---|---|
| а2 | 300 | c1 | 0 |
| а3 | 580 | c2 | 440 |
| b1 | 310 | e1 | 350 |
| b2 | 1000 | e2 | 710 |
| d1 | ⌀180 | e4 | 0 |
| d2 | ⌀200 | d3 | ⌀50 |
Размеры Т-образного паза
| z1 | 22мм |
| z2 | 38мм |
| z3 | 17мм |
| z4 | 38мм |
| z5 | 1мм |
План фундамента
- A1 – 940
- A2 – 1480
- B1 – 300
- B2 – 1330
- B3 – 1930
- C1 – 200
- C2 – 200
- D1 – 220
- D2 – 150
- E1 – 60
- E2 – 300
- H1 – 850
- H2 – 1050
Стандартная комплектация
- Сварная станина высокой жесткости;
- Регулировка хода ползуна;
- Комбинированная фрикционная муфта-тормоз сухого типа;
- Направляющие с 8-ю поверхностями;
- Гидравлическая защита от перегрузки;
- Регулировка высоты штампа с электроприводом и с цифровым индикатором положения;
- Балансировочные цилиндры компенсации веса штампа;
- Система принудительной циркуляционной автоматической жидкой смазки;
- Система управления на базе PLC контроллера;
- Подштамповая плита;
- Декларация о соотвествии тех. регламенту таможенного союза (ТРТС).
Опции
- Пневматическая подушка стола;
- Пневматическая муфта-тормоз с металлокерамическими дисками в масляной ванне;
- Световая защита;
- Электродвигатель с инвертором (регулировка скорости);
- Выталкиватель деталей в ползуне;
- Защитные ограждения слева и справа от стола;
- Дополнительное защитное ограждение сзади;
- Виброопоры.
Возможности по автоматизации
Характеристики
| Общие характеристики | |
| Номинальное усилие, кН | 800 |
| Расстояние до НМТ для набора номинального усилия, мм | 5 |
| Ход ползуна, мм | 10-150 |
| Ходов в минуту (опция), мин⁻¹ | 50-70 |
| Макс. высота штампа, мм | 320 |
| Настройка высоты штампа, мм | 80 |
| Глубина выреза, мм | 300 |
| Расстояние от центра ползуна до станины, мм | 320 |
| Размеры рабочего стола, мм | 580 × 1000 |
| Толщина подштамповой плиты, мм | 120 |
| Размер отверстия в станине, мм | 200x40х180 |
| Длина ползуна | 440 |
| Ширина ползуна, мм | 710 |
| Диаметр отверстия под хвостовик, мм | 50x80 |
| Расстояние между колоннами, мм | 640 |
| Макс. мощность двигателя, кВт (л.с.) | 7,5 |
| Габаритные параметры | |
| Габаритные размеры станка, мм | 1310 × 1750 × 3110 |
| Вес нетто, кг | 8500 |
