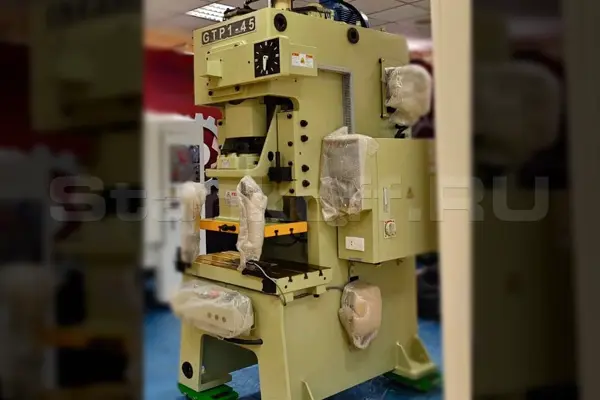

Кривошипный пресс GTP1-45V
Краткие характеристики
- Артикул
- GTP1-45V
- Номинальное усилие, кН
- 450
- Расстояние до НМТ для набора номинального усилия, мм
- 3,2
- Ход ползуна, мм
- 80
- Кол-во ходов, ход/мин
- 40-100
- Макс. высота штампа, мм
- 250
Конструктив
Кривошипный высокоточный пресс GTP1-45V предназначен для выполнения широкого спектра операций холодной штамповки, включая вырубку, пробивку, гибку, формовку и вытяжку. Оборудование может использоваться как отдельно, так и в составе автоматизированных производственных линий. Ключевые узлы станка, включая коленчатый вал, шестерни и шатун проходят термообработку и шлифование, что обеспечивает высокую прочность, стабильную работу и повышенную износостойкость даже при интенсивной эксплуатации. Надежная система сцепления и тормоза в сочетании с двойным электромагнитным клапаном повышает точность работы и безопасность оборудования в производственном цикле. Дополнительная защита от перегрузки помогает сохранить ресурс станка, снизить риск внеплановых остановок и обеспечить уверенную работу оператора.
Конструктивные особенности
Станина
Станина и корпус станка выполнены из высококачественной стали и спроектированы с учетом требований к жесткости, стабильности и долговечной работе оборудования. Конструкция обеспечивает надежность машины в эксплуатации и упрощает ее интеграцию в автоматизированные производственные линии.

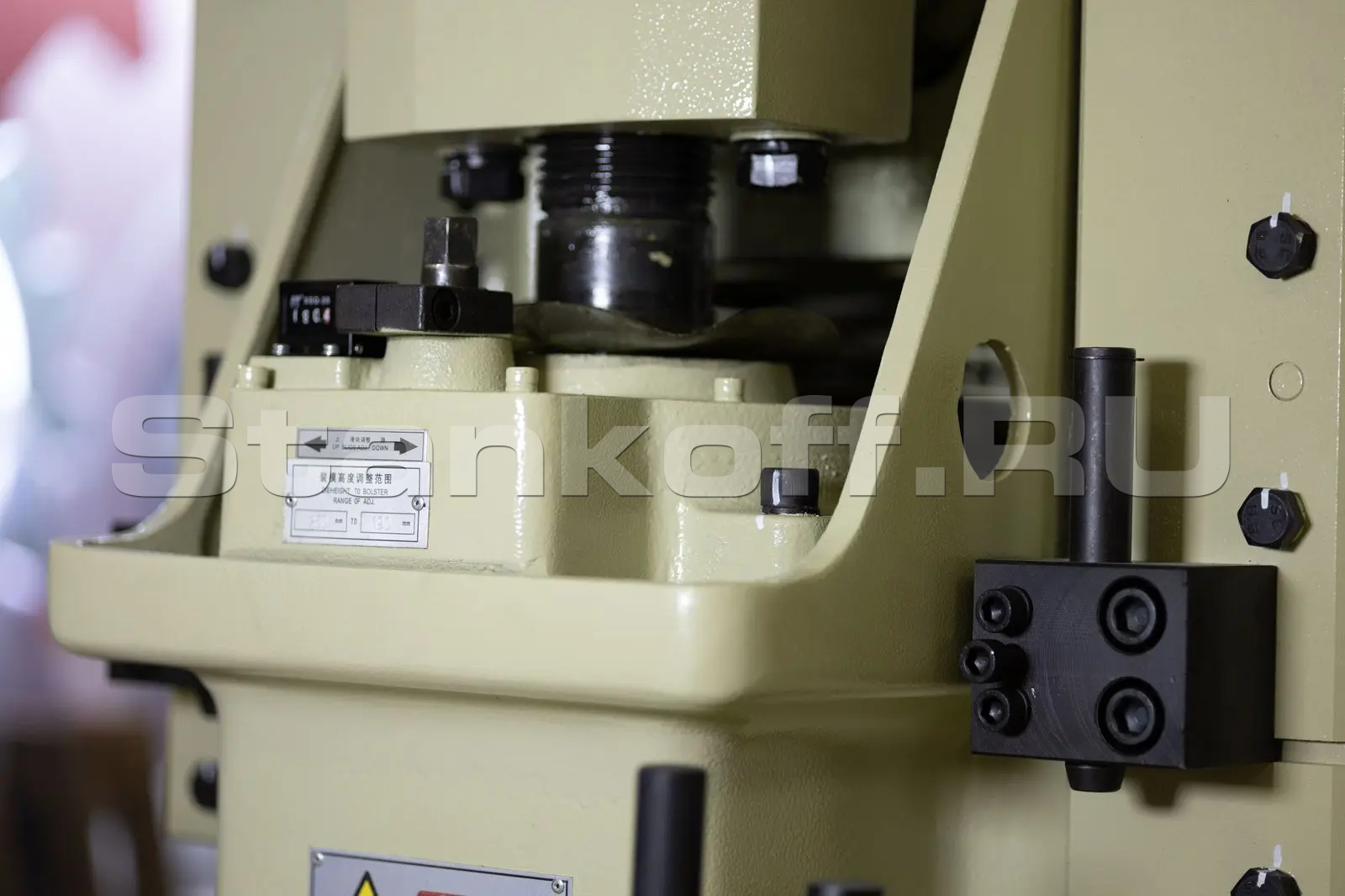

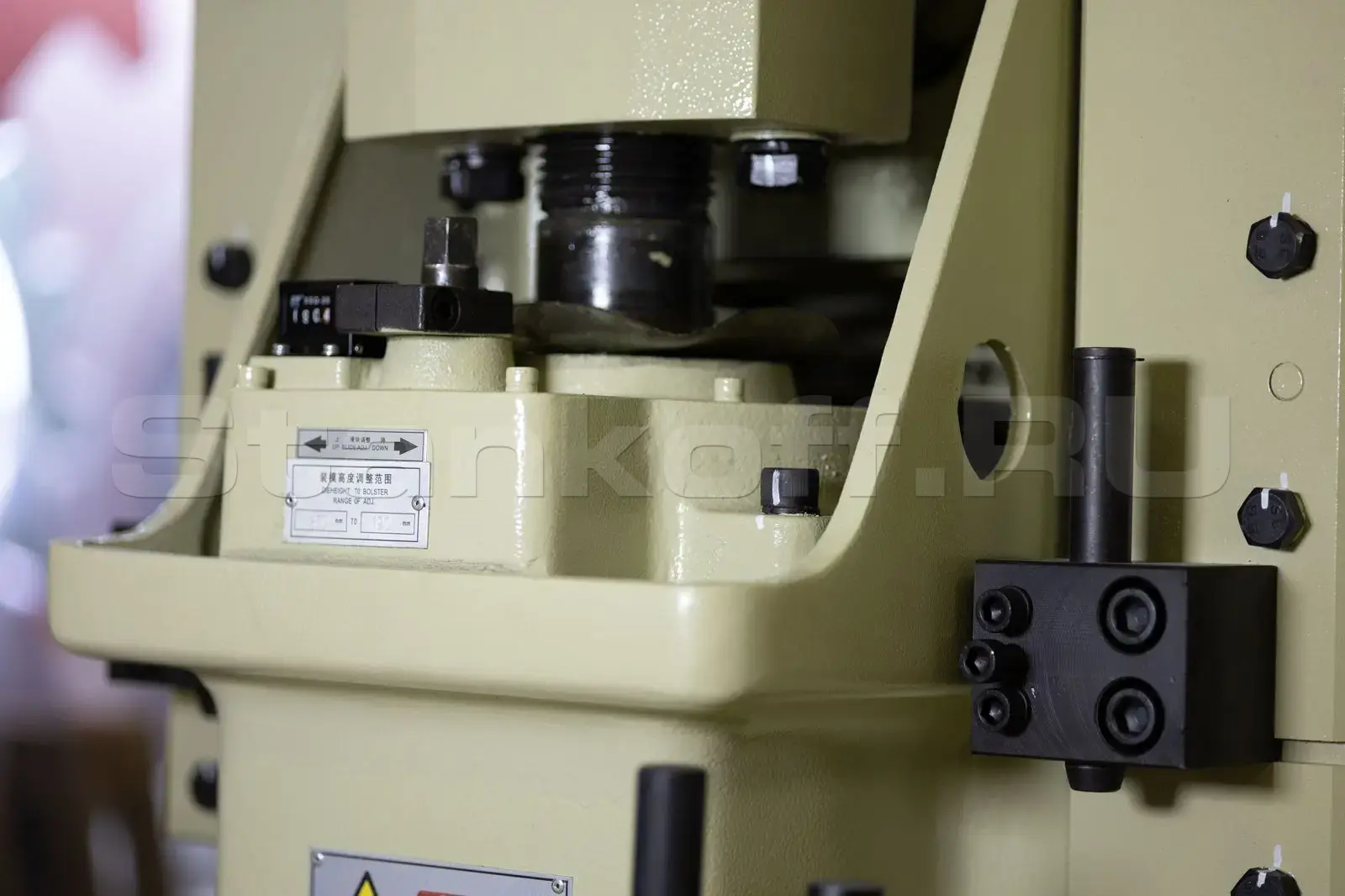

Узел ползуна
Узел ползуна обеспечивает точное вертикальное перемещение и стабильную передачу усилия в процессе штамповки. Регулировка положения с точностью до 0,1 мм позволяет быстро и надежно настраивать станок под разные задачи.

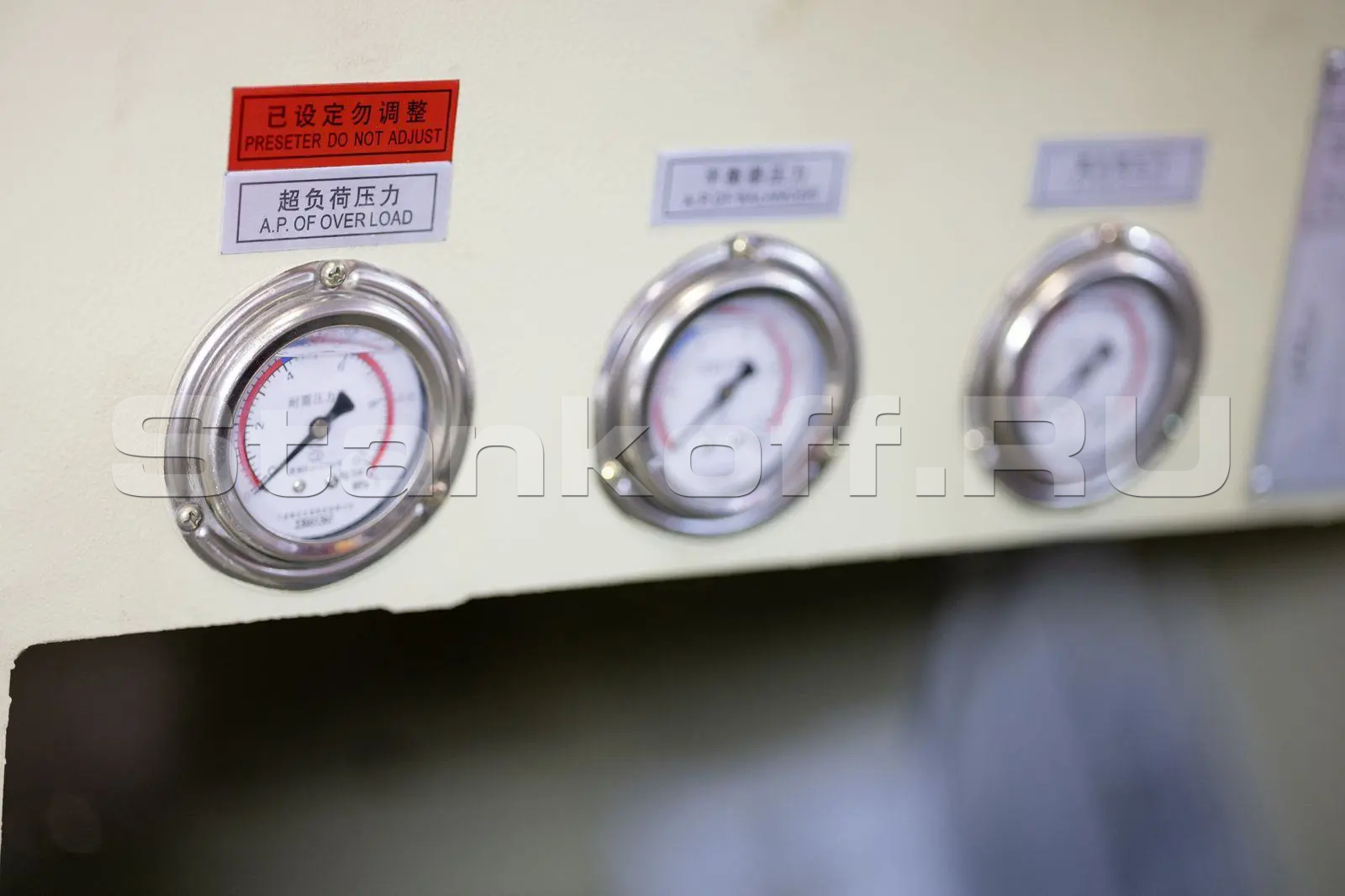

Узел контроля давления
Блок манометров предназначен для контроля давления в рабочих системах кривошипного высокоточного пресса и обеспечивает стабильную, безопасную работу оборудования. Узел защиты от перегрузки помогает предотвратить повреждение основных механизмов станка и штамповой оснастки.
Характеристики
| Общие характеристики | |
| Номинальное усилие, кН | 450 |
| Расстояние до НМТ для набора номинального усилия, мм | 3,2 |
| Ход ползуна, мм | 80 |
| Кол-во ходов, ход/мин | 40-100 |
| Макс. высота штампа, мм | 250 |
| Расстояние от центра ползуна до станины, мм | 230 |
| Габариты плиты ползуна, мм | 400 × 300 × 60 |
| Габариты подштамповой плиты, мм | 850 × 440 × 80 |
| Высота над уровнем пола, мм | 830 |
| Регулировка закрытой высоты, мм | 60 |
| Давление воздуха в системе, кг/см² | 6 |
| Количество двигателей, шт | 4 |
| Макс. мощность двигателя, кВт (л.с.) | 5.5 |
| Габаритные параметры | |
| Габаритные размеры станка, мм | 1650 × 1040 × 2390 |
