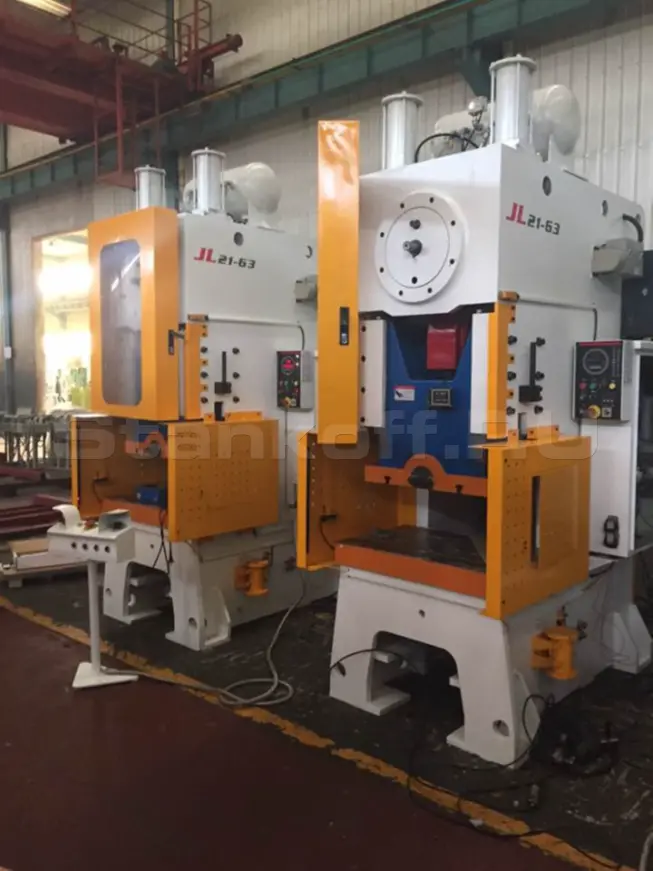

Кривошипный пресс Yangli JL21-63
/ 2
Краткие характеристики
- Артикул
- JL21-63
- Номинальное усилие, кН
- 630
- Расстояние до НМТ для набора номинального усилия, мм
- 4
- Ход ползуна, мм
- 150
- Ходов в минуту, мин⁻¹
- 70
- Макс. высота штампа, мм
- 300
Конструктив
Кривошипные двухстоечные прессы с регулируемым ходом и С-образной станиной серии JL21 обладают современным дизайном, повышенной скоростью, комбинированной пневматической муфтой-тормозом, гидравлической защитой от перегрузки, автоматической системой циркуляционной жидкой смазки, балансировочными цилиндрами компенсации веса штампа и пр. Прессы серии JL21 хорошо подходят для всех типов штамповочных работ, таких как вырубка, пробивка, формовка и вытяжка, как в одиночку, так и в составе линии.
Размеры Т-образного паза
| Размеры Т-образного паза, мм | |
| z1 | 22 |
| z2 | 38 |
| z3 | 17 |
| z4 | 38 |
| z5 | 1 |

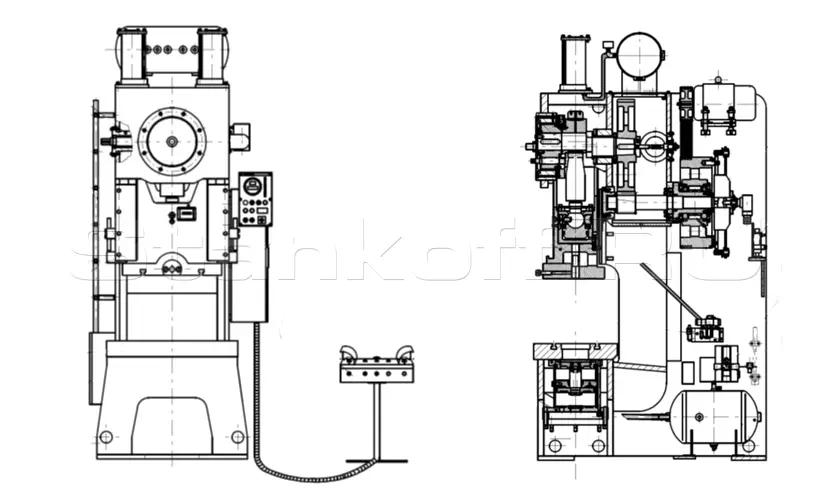

Техническое описание
Станина пресса изготовлена путем сварки из толстых стальных листов и обладает высокой жесткостью. Ползун коробчатой формы, отлитый из чугуна, перемещается по 8 линейным поверхностям направляющих, что гарантирует высокую жесткость и точность. Направляющие имеют возможность регулировки для настройки и компенсации износа.
В верхней части пресса установлена пневматическая система компенсации веса верхнего штампа на базе двух пневмоцилиндров, штоки которых соединены с левой и правой стенками ползуна.
Размеры стола ползуна/подштамовой пилы
| Размеры подштамповой плиты, мм | Размеры стола ползуна, мм | ||
| а2 | 300 | c1 | 0 |
| а3 | 580 | c2 | 400 |
| b1 | 270 (220 с подушкой) | e1 | 400 |
| b2 | 900 | e2 | 680 |
| d1 | Æ180 | e4 | 0 |
| d2 | Æ200 | d3 | Æ50 |

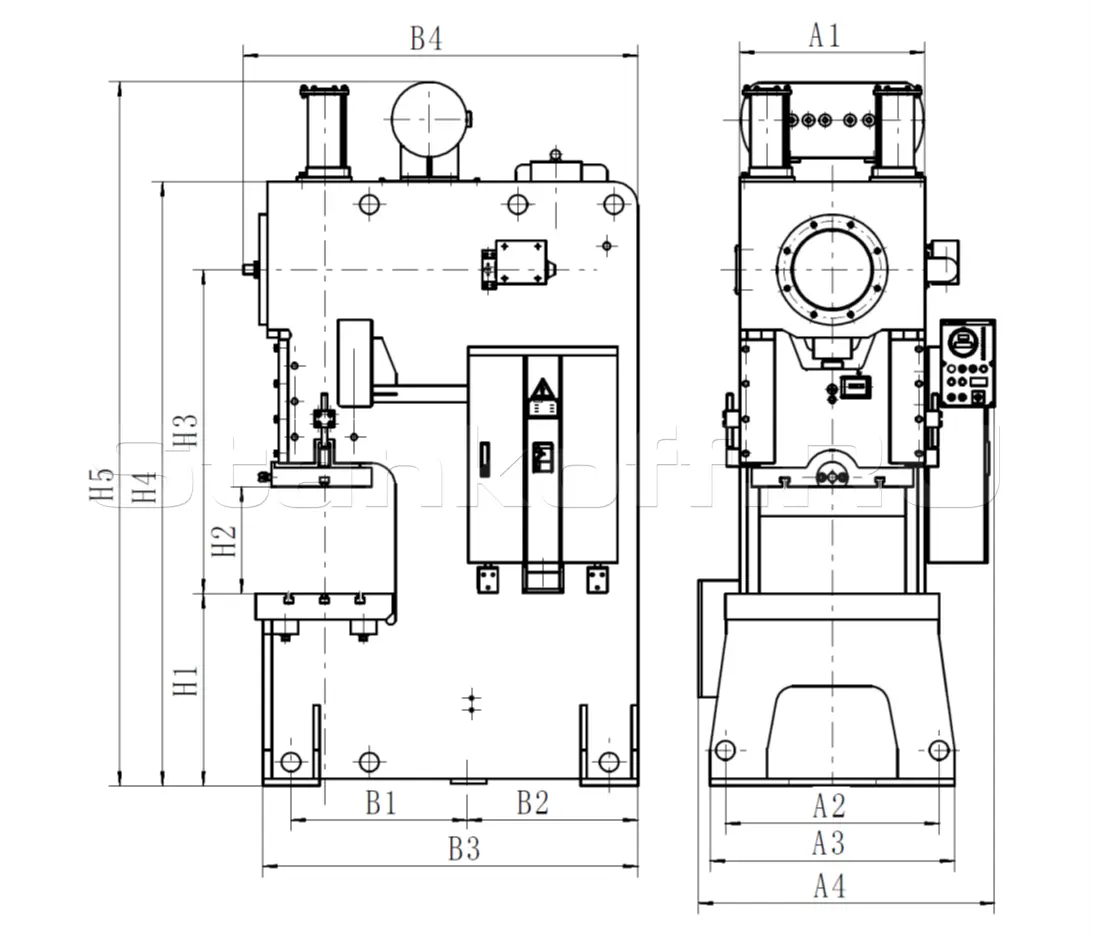

Габаритные размеры
| Габаритные размеры, мм | |||
| B1 | 1340 | A1 | 780 |
| B2 | 0 | A2 | 900 |
| B3 | 1580 | A3 | 1030 |
| B4 | 1680 | A4 | 1260 |
| H1 | 810 | ||
| H2 | 300 | ||
| H3 | 1365 | ||
| H4 | 2545 | ||
| H5 | 3050 | ||
Стандартная комплектация:
- Регулировка хода ползуна;
- Комбинированная фрикционная муфта-тормоз сухого типа;
- Направляющие с 8-ю поверхностями;
- Гидравлическая защита от перегрузки;
- Регулировка высоты штампа с электроприводом и с цифровым индикатором положения;
- Балансировочные цилиндры компенсации веса штампа;
- Система принудительной циркуляционной автоматической жидкой смазки;
- Система управления на базе PLC контроллера «OMRON»;
- Подштамповая плита;
- Декларация о соответствии техническому регламенту Таможенного союза (ТР ТС).
Характеристики
| Общие характеристики | |
| Номинальное усилие, кН | 630 |
| Расстояние до НМТ для набора номинального усилия, мм | 4 |
| Ход ползуна, мм | 150 |
| Ходов в минуту, мин⁻¹ | 70 |
| Макс. высота штампа, мм | 300 |
| Настройка высоты штампа, мм | 80 |
| Расстояние от центра ползуна до станины, мм | 300 |
| Размеры рабочего стола, мм | 580 × 900 |
| Размер отверстия в столе, мм | 200x40x180 |
| Толщина подштамповой плиты, мм | 110 |
| Длина ползуна | 400 |
| Ширина ползуна, мм | 680 |
| Диаметр отверстия под хвостовик, мм | 50x80 |
| Расстояние между колоннами, мм | 620 |
| Макс. мощность двигателя, кВт (л.с.) | 7.5 |
| Габаритные параметры | |
| Вес нетто, кг | 6500 |
