Автоматический дорновый трубогибочный станок KING-MACC 114CNC
Краткие характеристики
Артикул
KING-MACC 114CNC
| Макс. типоразмер труб (углерод. сталь), мм | Ø114x8 |
| Макс. радиус гиба (при гибке намоткой на гибочный сектор), мм | 450 |
| Макс. угол гиба, ° | 190 |
| Длина дорновой штанги, мм | 4200 |
| Точность гиба, ° | ± 0,1 |
| Макс. скорость гибки, °/сек | 25 |
| Макс. скорость подачи трубы, мм/сек | 500 |
| Точность подачи трубы, ° | +/- 0.1 |
| Макс. скорость поворота трубы, º/сек | 160 |
| Точность поворота трубы по углу, ° | ± 0,1 |
| Мощность сервомотора подачи трубы, кВт | 1,5 |
| Мощность сервомотора поворота трубы, кВт | 1,5 |
| Мощность гидравлического привода, кВт | 11 |
| Габаритные размеры станка (ДxШxВ), мм | 5000x1350x1250 |
| Вес, кг | 5000 |
Конструктив
Автоматический дорновый трубогибочный станок KING-MACC 114CNC с высокой производительностью и расширенными функциями, который автоматически выполняет все операции благодаря системе ЧПУ. Система ЧПУ позволяет задавать параметры работы станка, такие как давление прижима, положение дорна, скорость вращения гибочного узла, а также сохранять в памяти характеристики обрабатываемых изделий, параметры оснастки и другую необходимую информацию.
Особенности станка
- Станок оснащён системой ЧПУ с сенсорным экраном и русскоязычным интерфейсом. Чтобы выполнить действие, нужно выбрать соответствующий пункт меню;
- В ручном режиме можно перемещать отдельные узлы станка, нажав соответствующую кнопку на экране. Ручной режим применяется для настройки станка перед автоматическим выполнением операций;
- При программировании станка задаётся необходимое количество углов гиба для одной трубы, чтобы получить готовое изделие. Программа сохраняется в памяти станка под определённым номером.
- В автоматическом режиме станок поочерёдно выполняет гибы в соответствии с заданной программой. Оператор управляет станком с помощью педали, переходя от одного действия к другому.
Стандартная комплектация
- Стойка ЧПУ с пультом и сенсорным экраном;
- 3 управляемые ЧПУ координаты: 1) угол гиба – гидравлический привод; 2) продольное перемещение трубы – привод от электрического сервомотора через редуктор; 3) поворот трубы в пространстве – привод от электрического сервомотора через редуктор;
- Гидравлический привод подвода прижима и направляющего лотка;
- Гидравлический привод продольного перемещения направляющего лотка;
- Гидравлический привод перемещения дорна;
- Комплект ключей;
- 1 комплект гибочной оснастки.

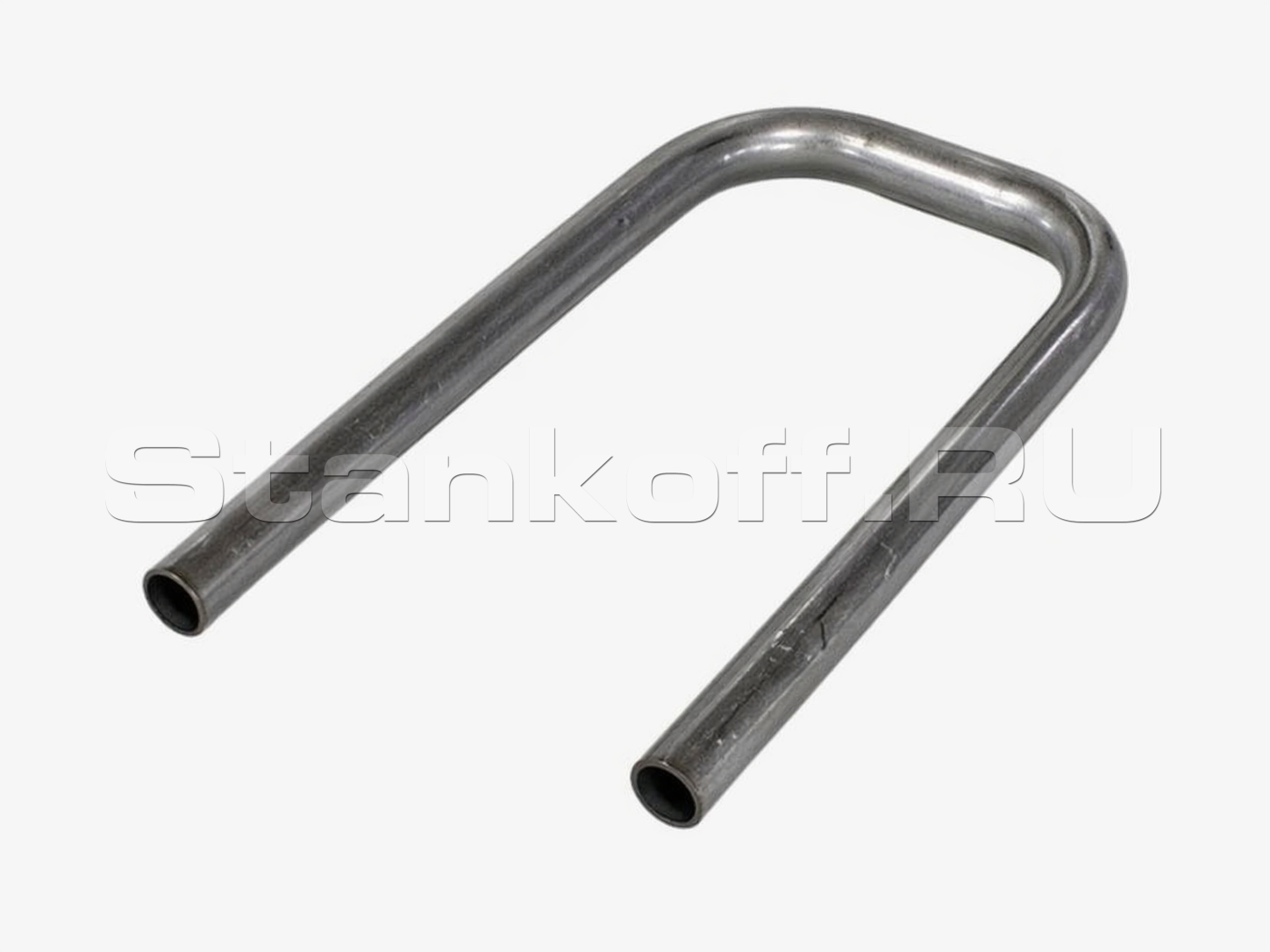

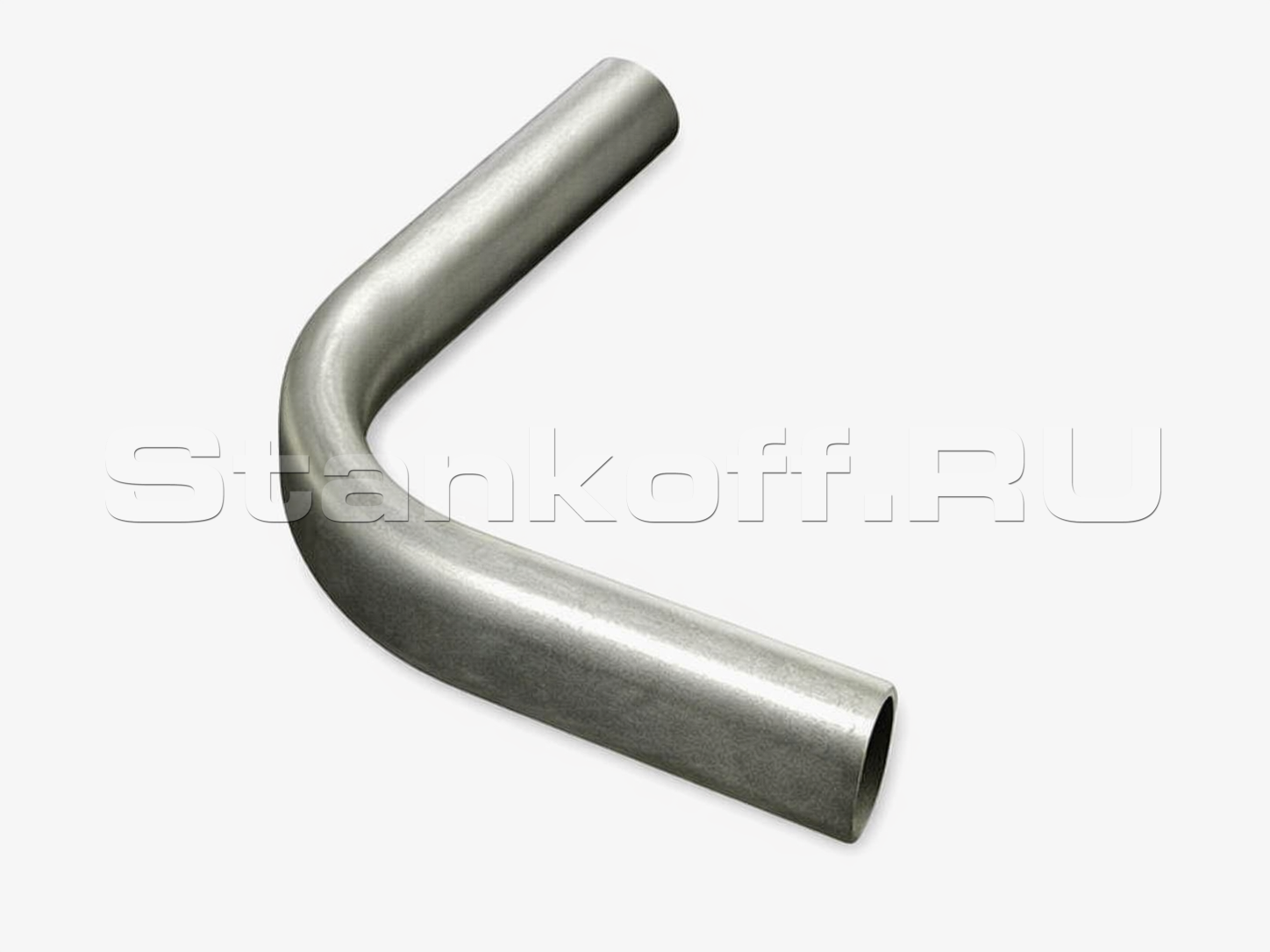

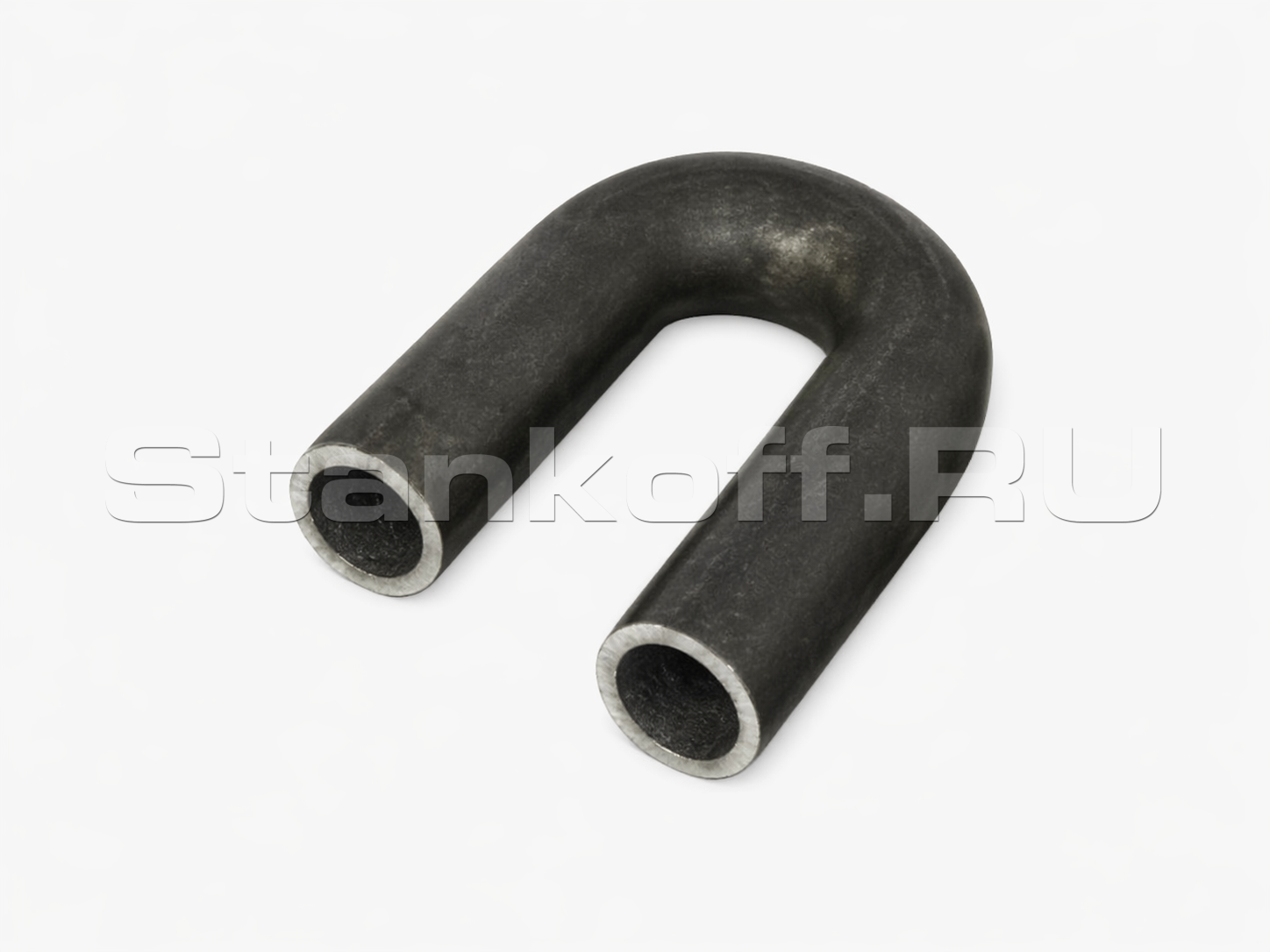

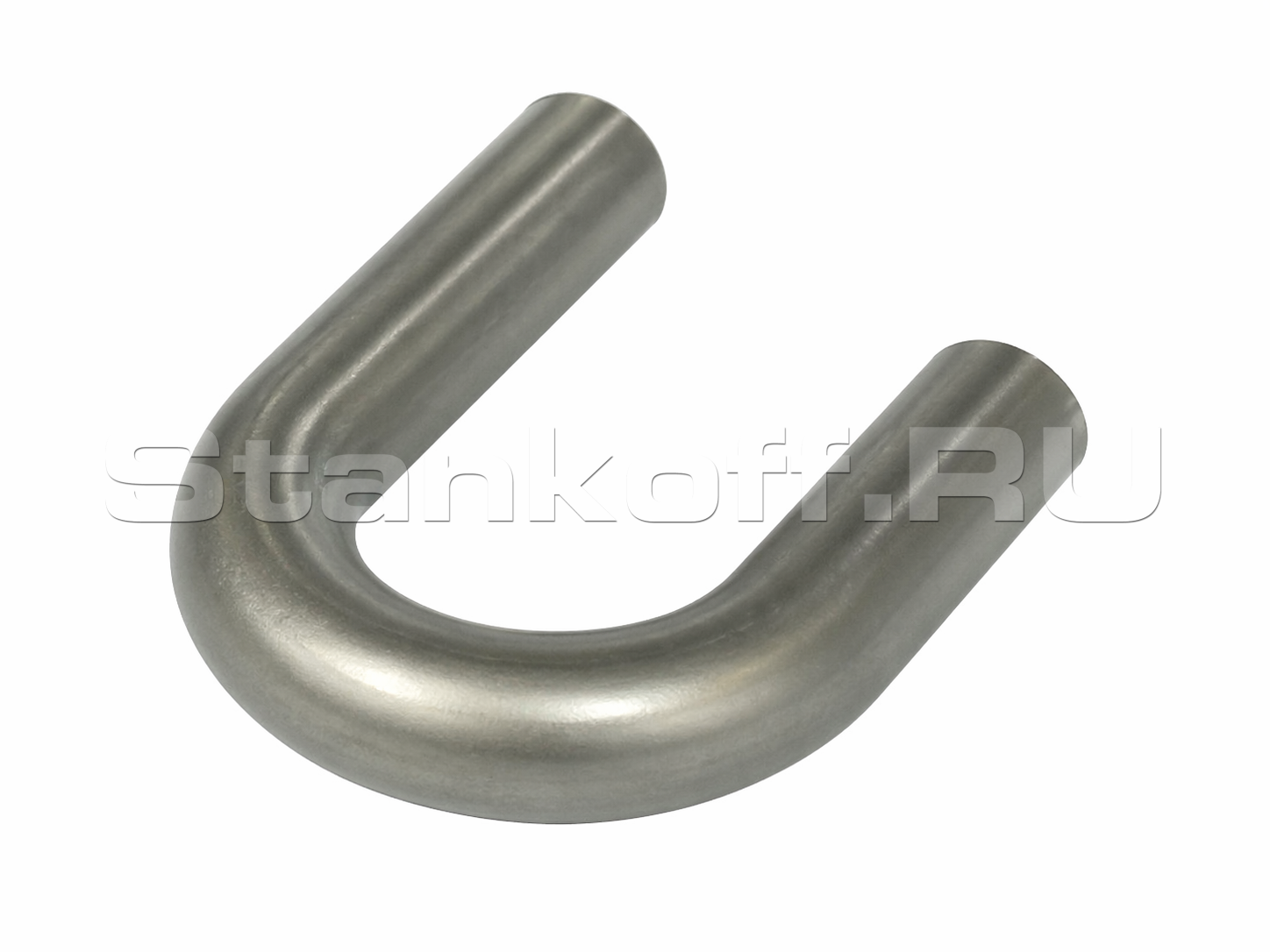

Образцы изделий
Характеристики
| Макс. типоразмер труб (углерод. сталь), мм | Ø114x8 |
| Макс. радиус гиба (при гибке намоткой на гибочный сектор), мм | 450 |
| Макс. угол гиба, ° | 190 |
| Длина дорновой штанги, мм | 4200 |
| Точность гиба, ° | ± 0,1 |
| Макс. скорость гибки, °/сек | 25 |
| Макс. скорость подачи трубы, мм/сек | 500 |
| Точность подачи трубы, ° | +/- 0.1 |
| Макс. скорость поворота трубы, º/сек | 160 |
| Точность поворота трубы по углу, ° | ± 0,1 |
| Мощность сервомотора подачи трубы, кВт | 1,5 |
| Мощность сервомотора поворота трубы, кВт | 1,5 |
| Мощность гидравлического привода, кВт | 11 |
| Габаритные размеры станка (ДxШxВ), мм | 5000x1350x1250 |
| Вес, кг | 5000 |
