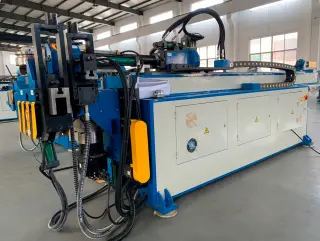

Автоматический дорновый трубогибочный станок 38CNC-4A-2SV

Name: Автоматический дорновый трубогибочный станок 38CNC-4A-2SV
Availability: PreOrder
Rating: 5 (1 reviews)

/ 4

Сравнить Вопросы

Китай

Краткие характеристики

Артикул KING-MACC 38CNC-4A-2SV

Макс. типоразмер труб при гибке намоткой, мм	Ø38x2
Макс. радиус гиба, мм	200
Мин. радиус гиба (при гибке проталкиванием через ролики), D	6
Макс. радиус гиба (при гибке проталкиванием через ролики), D	Не ограничен
Кол-во уровней гибочной оснастки, шт	2
Макс. угол гиба, °	190
Длина дорновой штанги, мм	3200
Точность по углу гиба, °	± 0,1
Макс. скорость гибки, °/сек	120
Макс. скорость подачи трубы, мм/сек	1000
Точность подачи трубы, °	± 0,1
Макс. скорость поворота трубы, º/сек	200
Точность поворота трубы по углу, °	± 0,1
Мощность сервомотора подачи трубы, кВт	2
Мощность сервомотора поворота трубы, кВт	0,4
Мощность сервомотора привода гибочной оси, кВт	3,5
Мощность сервомотора горизонтального смещения головы, кВт	0,75
Габаритные размеры станка (ДxШxВ), мм	4200x700x1500
Вес, кг	2200

Все характеристики

Модели серии

Все товары

KING-MACC 50CNC

KING-MACC 63CNC

KING-MACC 76CNC

KING-MACC 114CNC

KING-MACC 38СNC

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

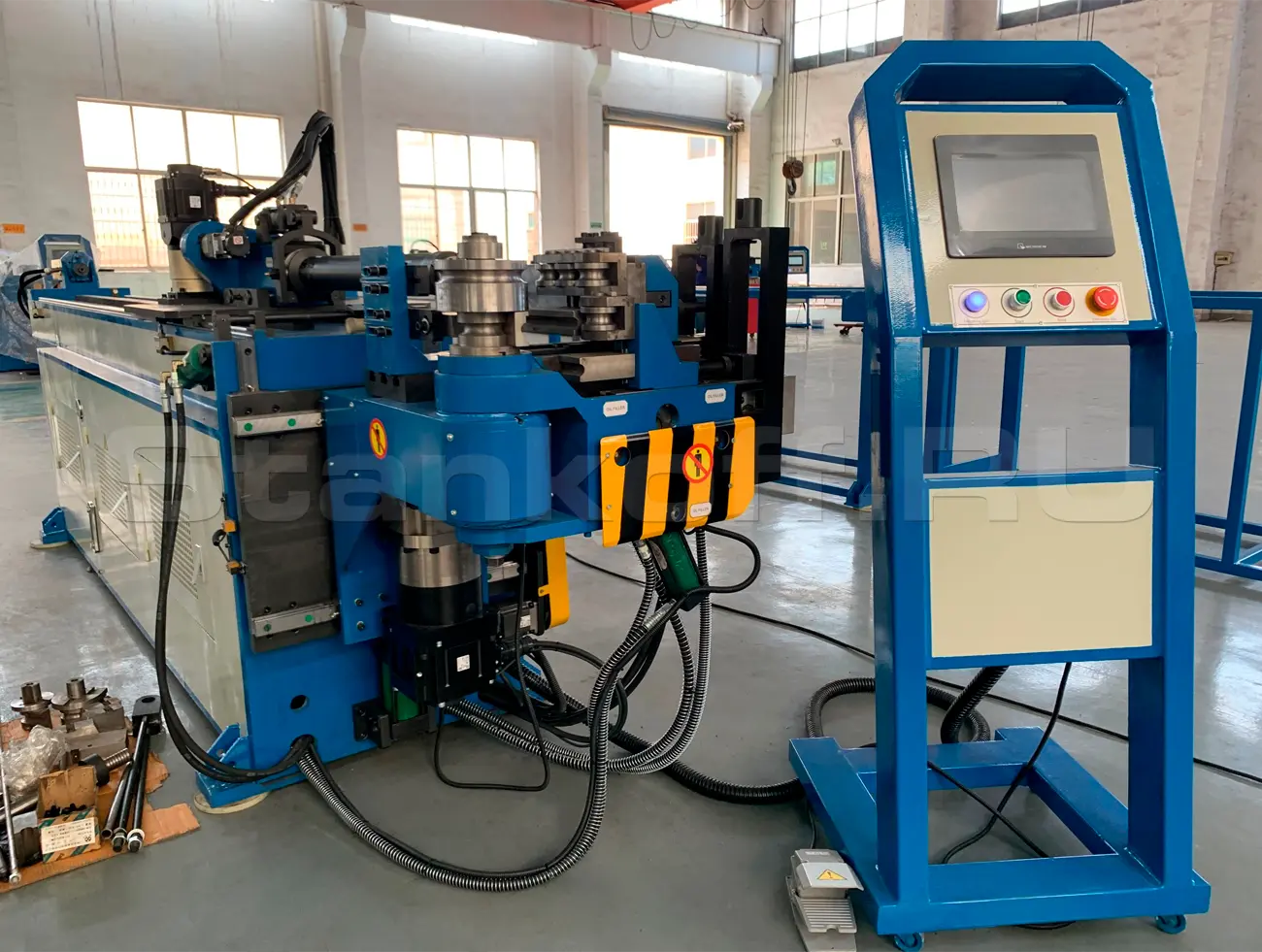

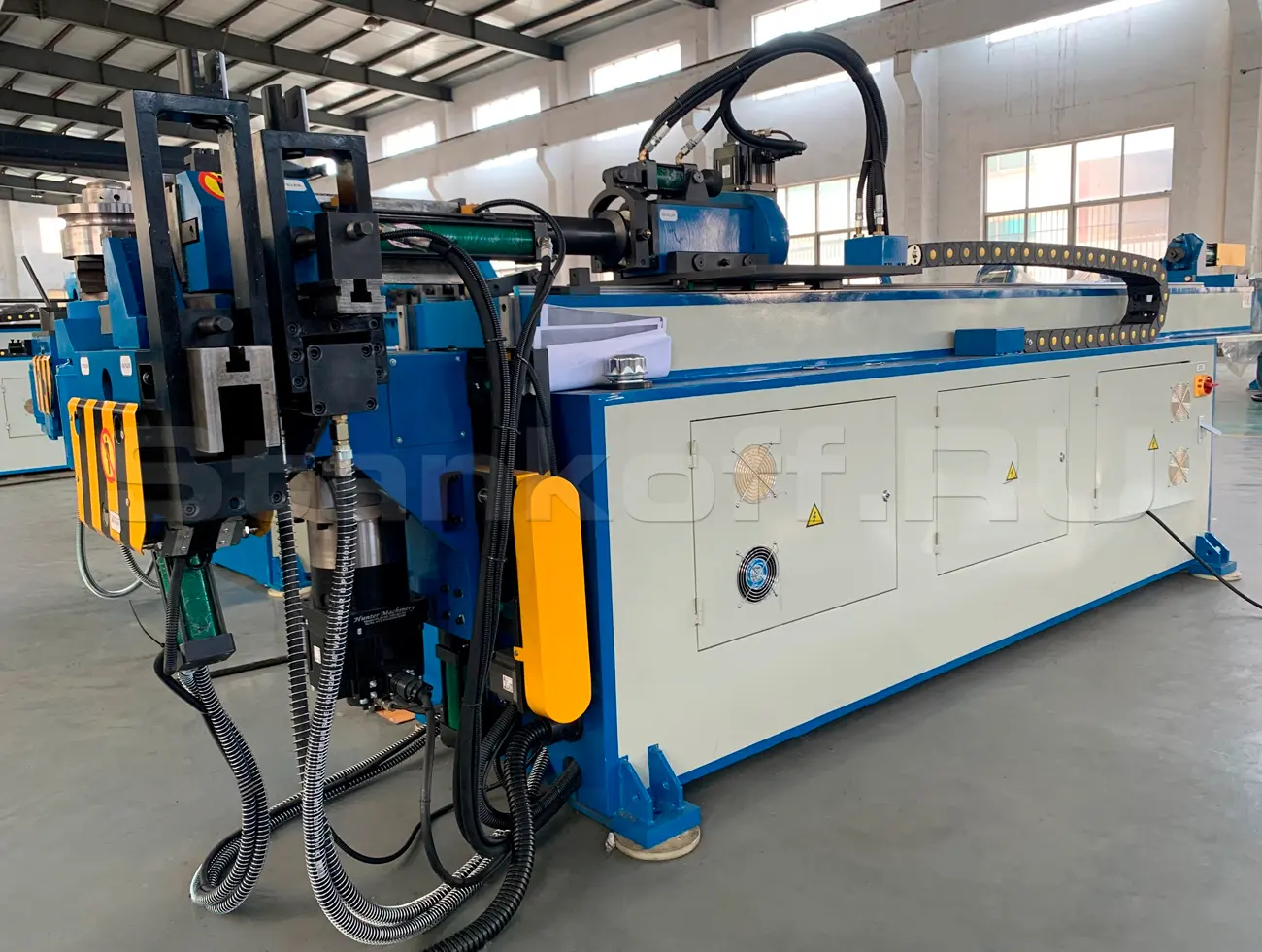

Автоматический дорновый трубогибочный станок KING-MACC 38CNC-4A-2SV предназначен для серийной гибки труб и профилей с высокой точностью и повторяемостью. Четыре сервоприводные ЧПУ-координаты обеспечивают автоматическую подачу, поворот трубы, выполнение гиба и горизонтальное перемещение гибочной головы. Станок позволяет изготавливать сложные пространственные детали с несколькими гибами и различными радиусами за один рабочий цикл.

Особенности станка

Высокая точность и скорость за счёт сервоприводов управляемых ЧПУ осей.
Стабильная точность независимо от температуры масла.
Отсутствие риска утечек масла в основных приводах.
Гидравлика используется только для вспомогательных перемещений.
Горизонтальное и вертикальное перемещение гибочной головы расширяет возможности гибки.
Повышенная жёсткость и точность поворотно-подающего устройства.
Быстрый переход между различными радиусами гиба за счёт перемещения гибочной головы.

Стандартная комплектация

Стойка ЧПУ с пультом и сенсорным экраном;
4 управляемые ЧПУ координаты:

Угол гиба – привод от электрического сервомотора через редуктор
Продольное перемещение трубы – привод от электрического сервомотора через редуктор
Поворот трубы в пространстве – привод от электрического сервомотора через редуктор
Горизонтальное смещение гибочной головы на нужный радиус - привод от электрического сервомотора через редуктор

Гидравлический привод подвода прижима и направляющего лотка;
Гидравлический привод продольного перемещения направляющего лотка;
Гидравлический привод перемещения дорна;
Гидравлический привод вертикального перемещения головы на нужный уровень оснастки.

Конструктивные особенности

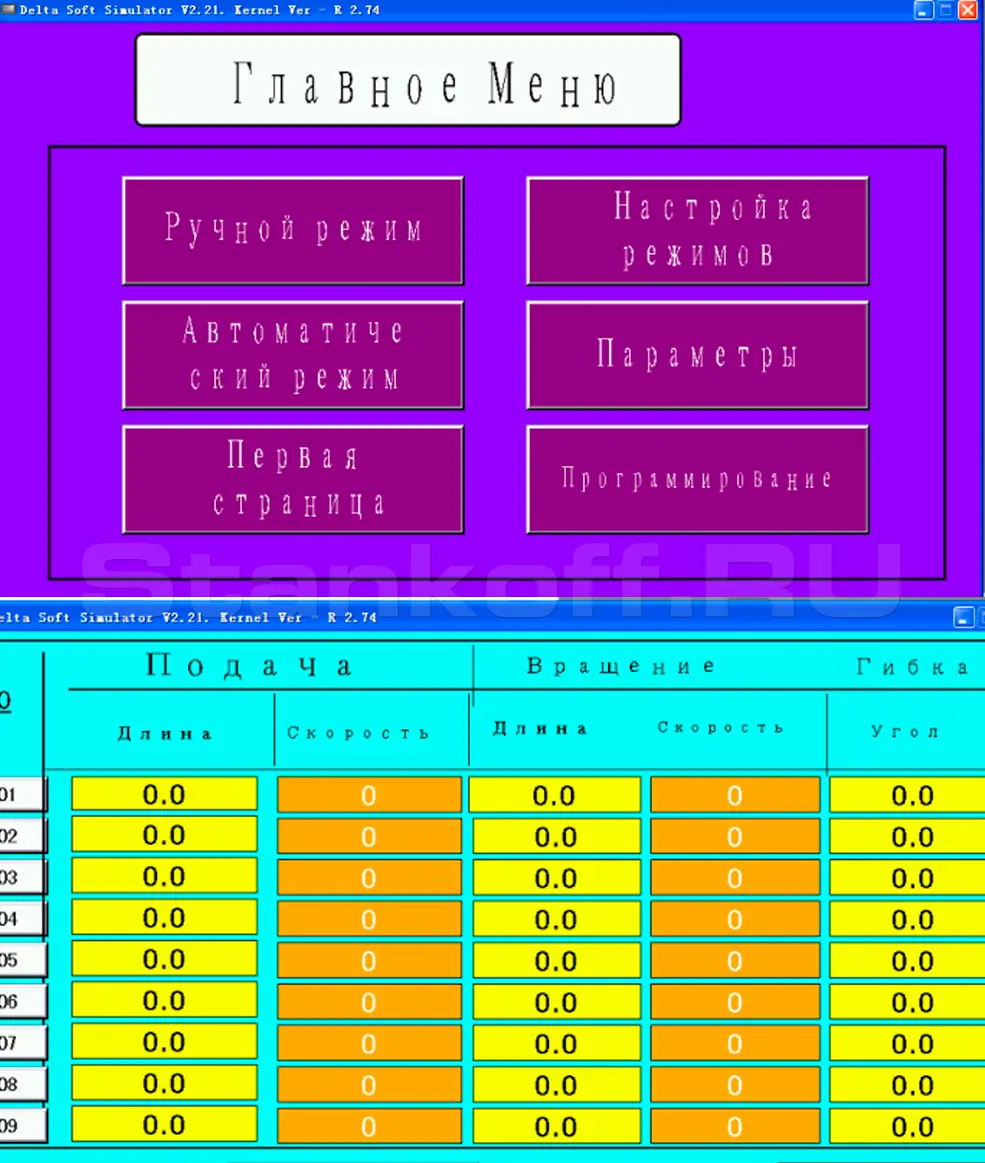

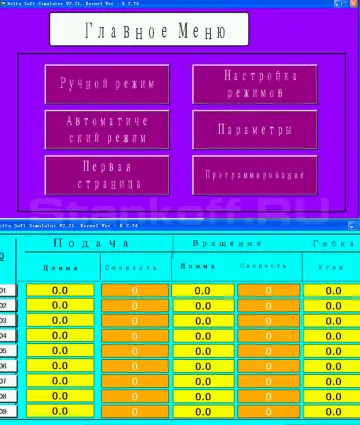

Система ЧПУ

• Станок оснащен русскоязычной системой ЧПУ с сенсорным экраном.
• В ручном режиме доступно перемещение отдельных узлов для настройки станка перед выполнением операций в автоматическом режиме.
• Программа гибки задает количество и углы гибов для одной трубы и сохраняется в памяти станка.
• В автоматическом режиме станок последовательно выполняет заданные гибы. Переход между операциями осуществляется нажатием педали.

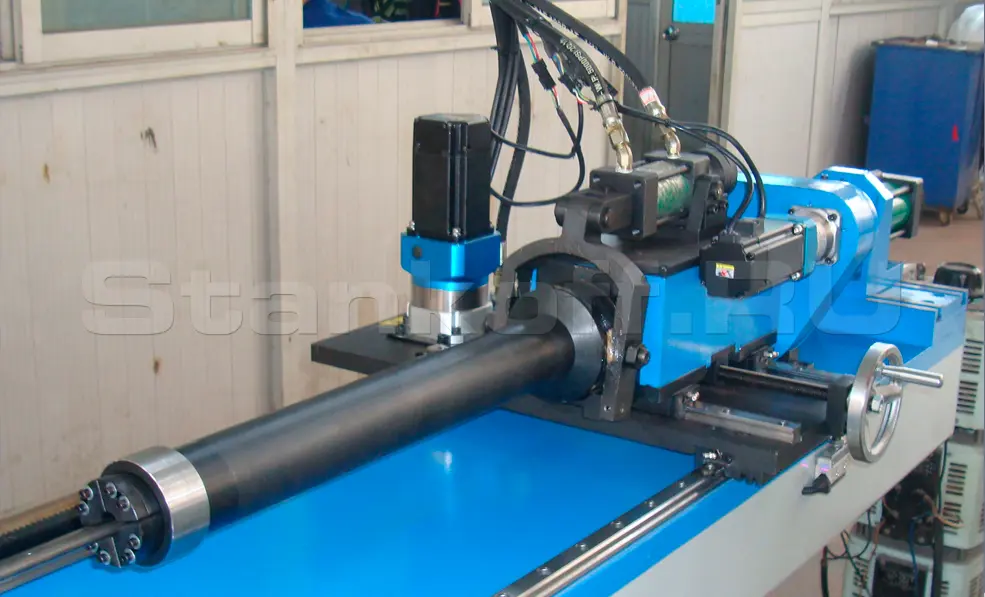

Подача трубы

Каретка подачи и вращения труб (привод от сервомоторов). Цанговый захват трубы с гидроприводом. Гидропривод перемещения штанги дорна.

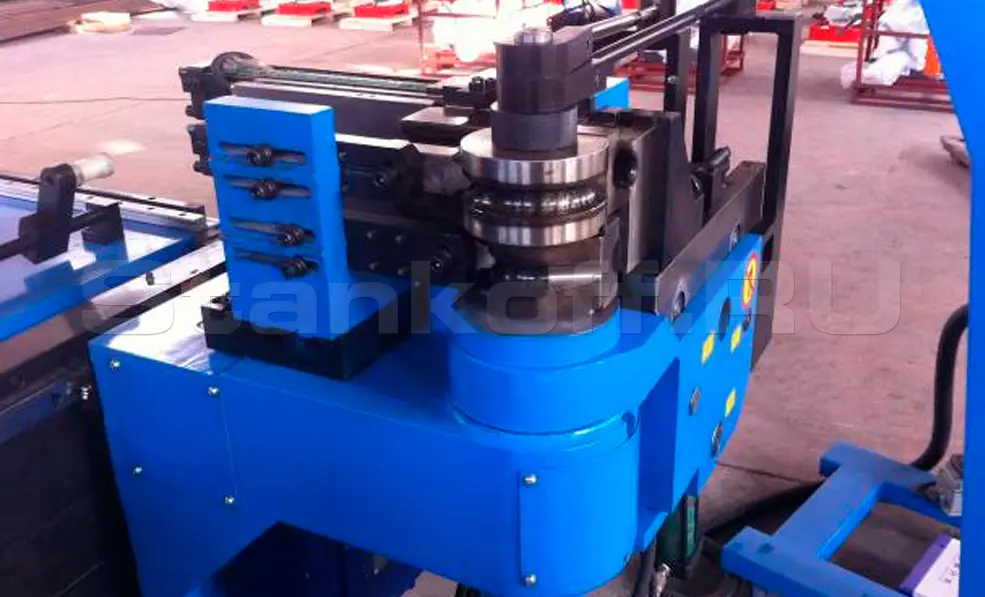

Головная часть станка

Головная часть станка включает сервоприводы поворотной гибочной консоли и горизонтального перемещения головы, гидроприводы прижимов, направляющих лотков и вертикального смещения головы, а также суппорты выглаживателей гофр и поддержки трубы.

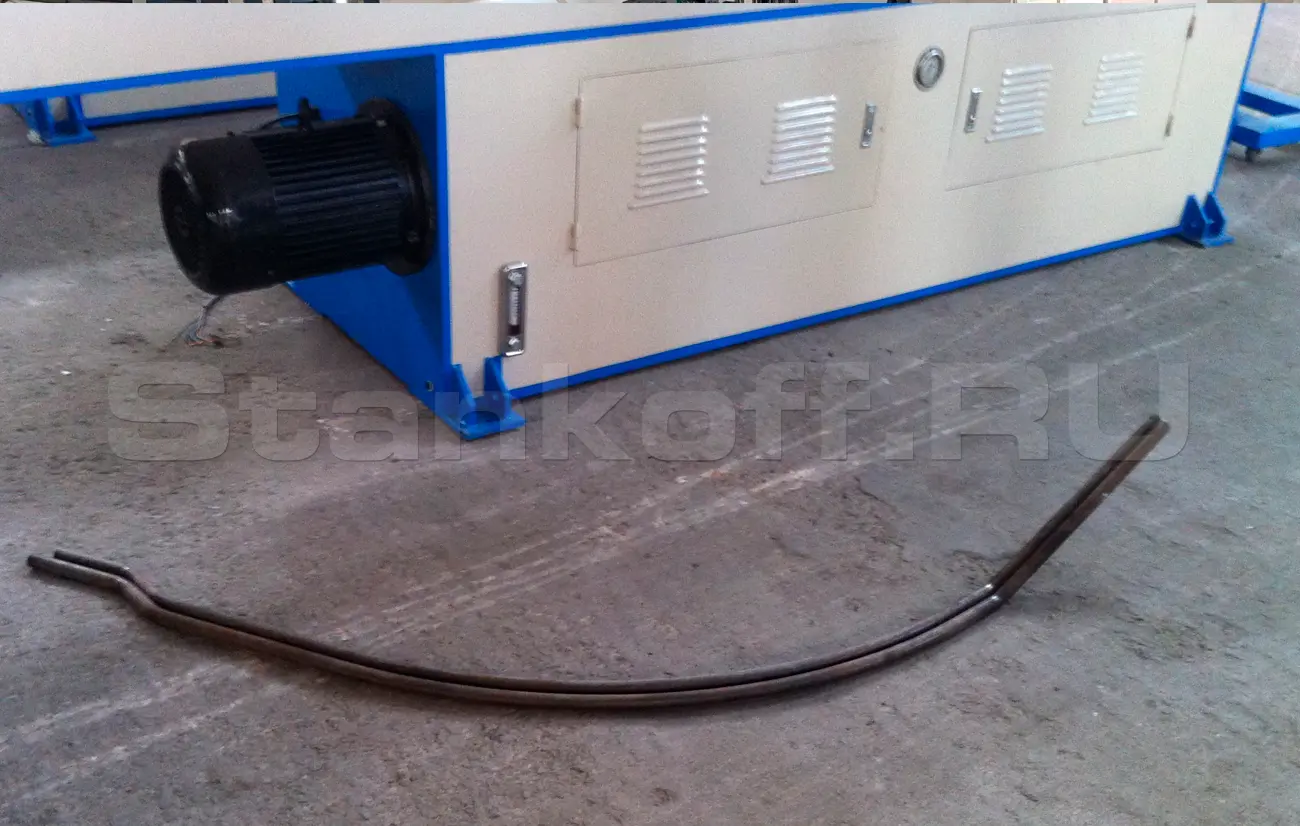

Образцы изделий

Характеристики

Макс. типоразмер труб при гибке намоткой, мм	Ø38x2
Макс. радиус гиба, мм	200
Мин. радиус гиба (при гибке проталкиванием через ролики), D	6
Макс. радиус гиба (при гибке проталкиванием через ролики), D	Не ограничен
Кол-во уровней гибочной оснастки, шт	2
Макс. угол гиба, °	190
Длина дорновой штанги, мм	3200
Точность по углу гиба, °	± 0,1
Макс. скорость гибки, °/сек	120
Макс. скорость подачи трубы, мм/сек	1000
Точность подачи трубы, °	± 0,1
Макс. скорость поворота трубы, º/сек	200
Точность поворота трубы по углу, °	± 0,1
Мощность сервомотора подачи трубы, кВт	2
Мощность сервомотора поворота трубы, кВт	0,4
Мощность сервомотора привода гибочной оси, кВт	3,5
Мощность сервомотора горизонтального смещения головы, кВт	0,75
Габаритные размеры станка (ДxШxВ), мм	4200x700x1500
Вес, кг	2200
