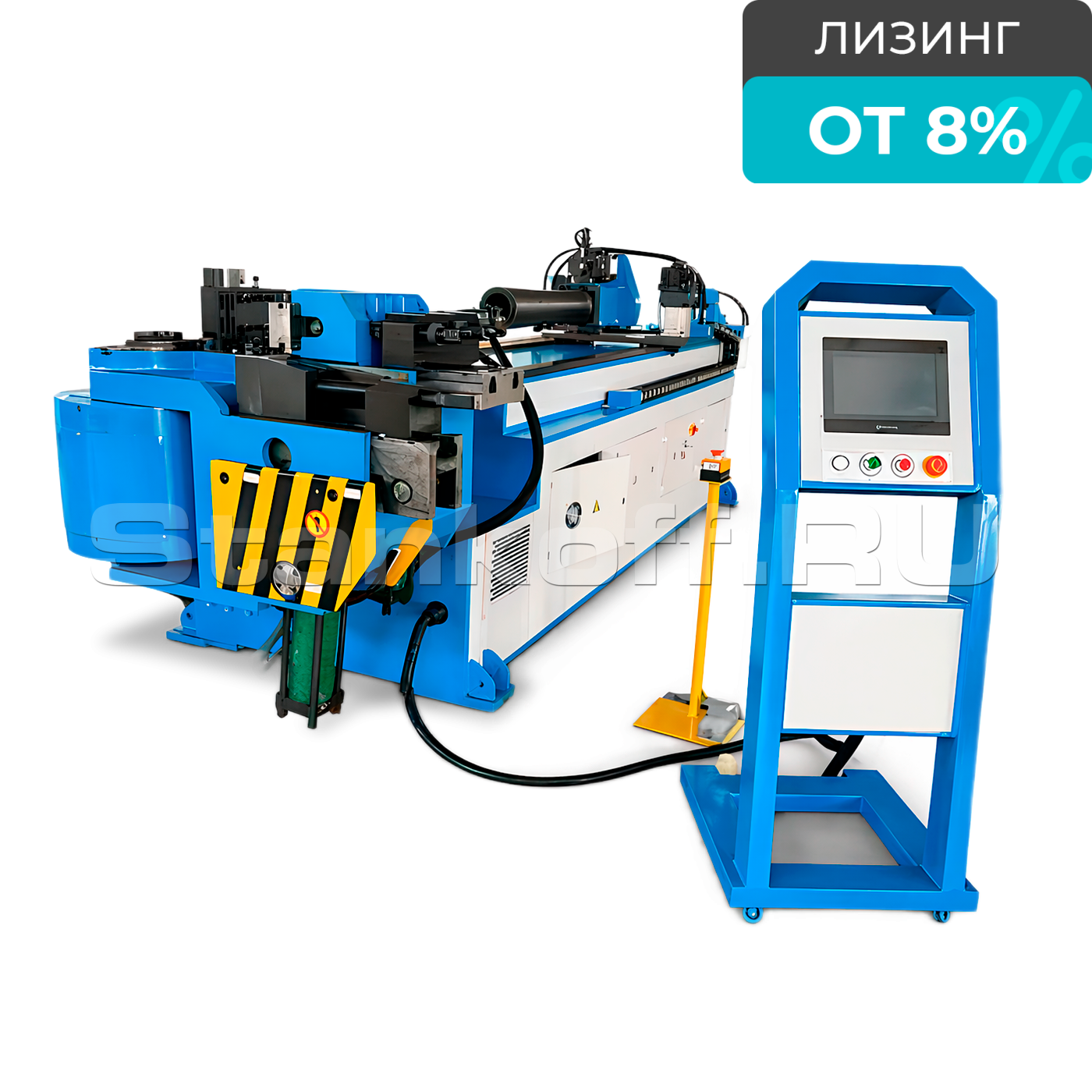

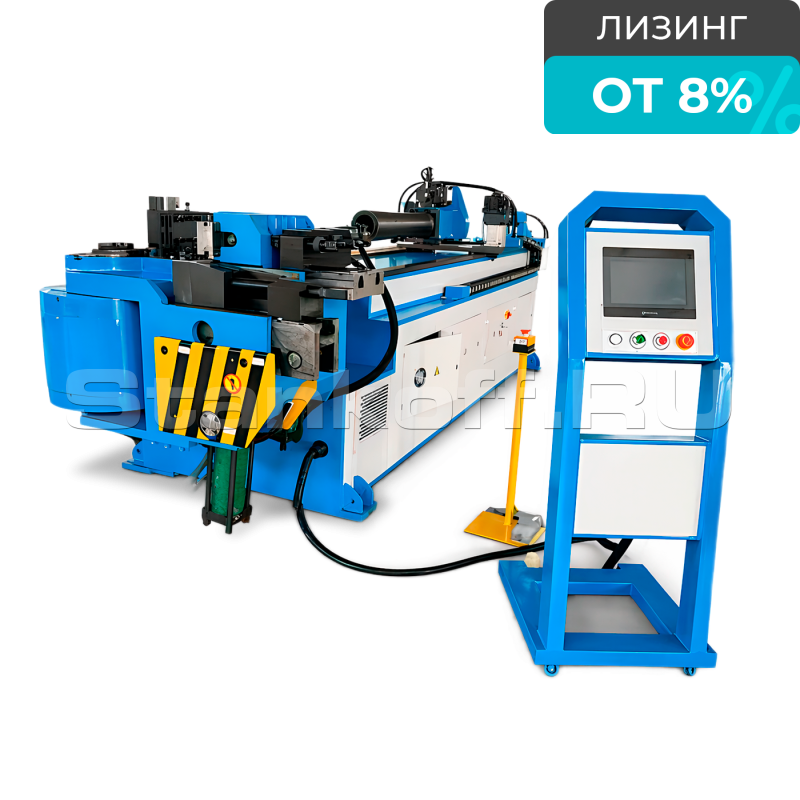

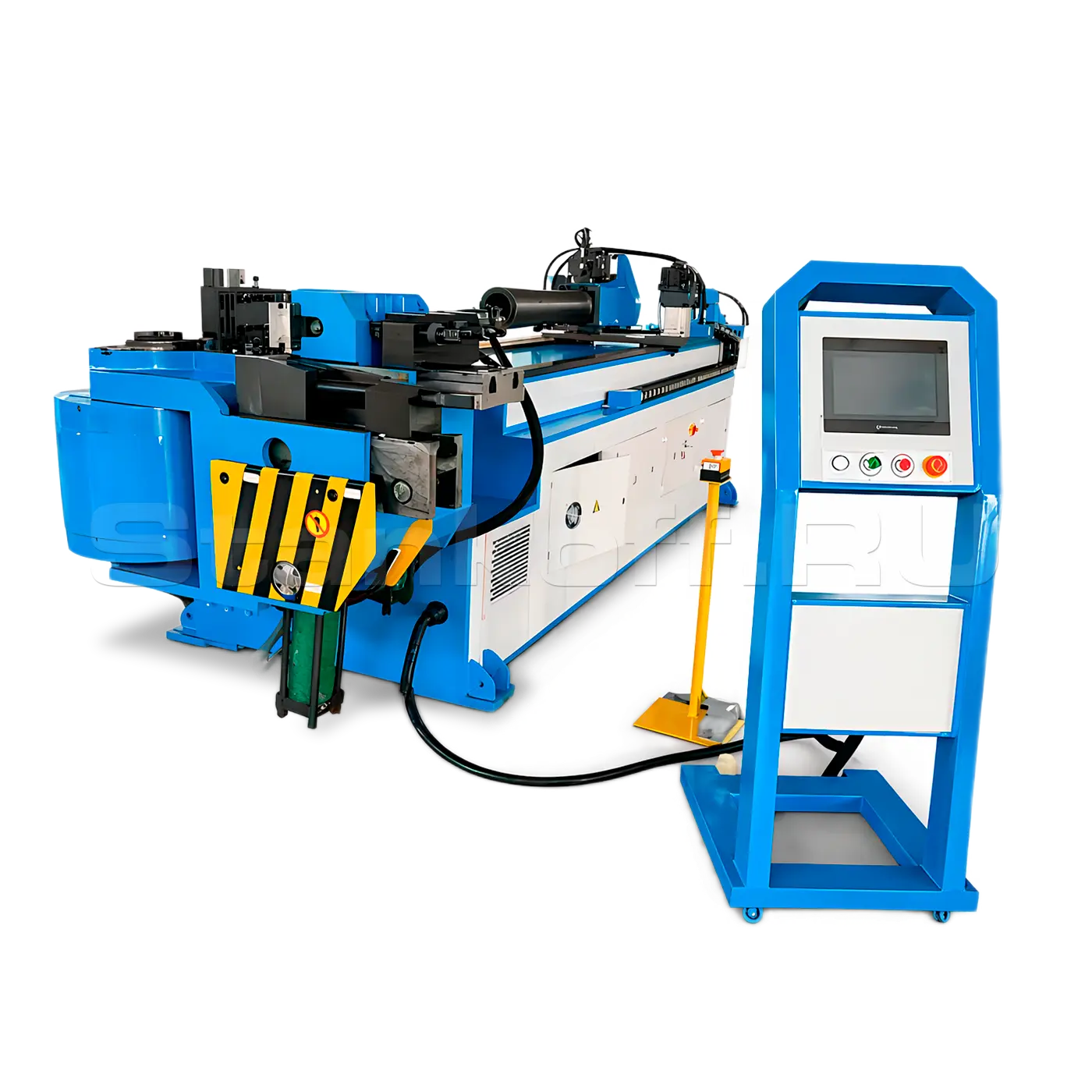

Автоматический трубогибочный станок с ЧПУ GM-89

Оставьте запрос

Отправим цену, условия и сроки поставки

Нужна консультация?

Равиль Камалутдинов

+7 (800) 5555-770

Хотите мы Вам перезвоним?

Сопутствующие товары

Металлообрабатывающее оборудование

Станки для труб

Трубогибы и профилегибы

Автоматические трубогибы с ЧПУ

Автоматический трубогибочный станок с ЧПУ предназначен для высокоточной автоматической гибки труб по трём управляемым координатам Y, B и C. Оборудование объединяет механическую, гидравлическую и электрическую системы, что обеспечивает стабильную и точную работу. Управление осуществляется с помощью промышленного контроллера и сенсорной панели VDU с возможностью ввода, сохранения и отображения параметров гибки. Ось Y отвечает за подачу трубы, ось B — за её поворот, а ось C — за выполнение гиба. Станок поддерживает полностью автоматическую гибку как с дорном, так и без него, а также функцию компенсации пружинения материала. Это профессиональное, высокоскоростное и экономичное решение для производительной гибки труб.

Особенности станка

Станок оснащён системой ЧПУ с сенсорной панелью VDU и промышленным контроллером.
Управление осуществляется через интерфейс, позволяющий вводить, сохранять и отображать параметры гибки труб.
Оборудование представляет собой полностью автоматический трубогиб, объединяющий механическую, гидравлическую и электрическую системы в едином комплексе, что обеспечивает стабильную работу.
Перемещения по координатам Y, B и C выполняются под программным управлением, обеспечивая автоматический цикл гибки труб.
Станок поддерживает гибку как с дорном, так и без него, что позволяет обрабатывать различные типы труб и расширяет технологические возможности.
Функция компенсации пружинения материала автоматически корректирует параметры гибки, повышая точность готовых изделий.
Система диагностики и сигнализации контролирует состояние станка и оповещает оператора о возможных неисправностях.
Станок обеспечивает высокую скорость работы и точность, что делает его эффективным решением для серийного и массового производства.

Комплектующие гидравлической и электрической систем

Гидравлический двигатель	Runmali
Гидравлический насос	TZYY / Wuxi Tuoli
Гидравлические клапаны	Yuci Yuken
Гидравлическая плита	Bomingyu
Гидравлический цилиндр	Qifan
Гидравлический шланг	WEITAI
Дисплей	WEINVIEW / Xinje
PLC	Mitsubishi / Xinje
Контроллер угла	NEMICON
Импульсный источник питания	MEAN WELL
Сервомотор поворота	Mitsubishi
Сервомотор подачи	Mitsubishi
Планетарный редуктор поворота	Hunter
Планетарный редуктор подачи	Hunter
Трансформатор	Wuxi Xinyu

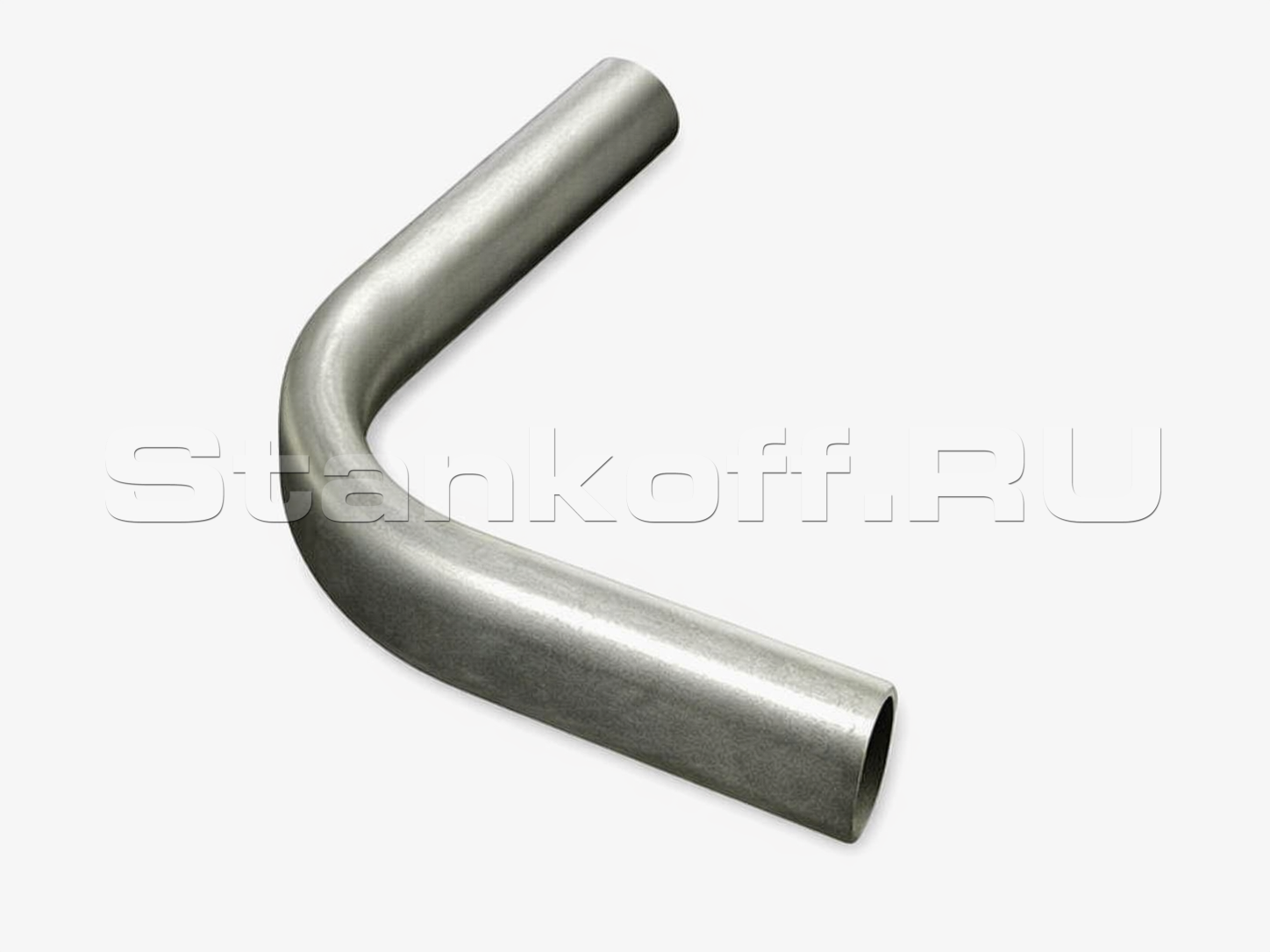

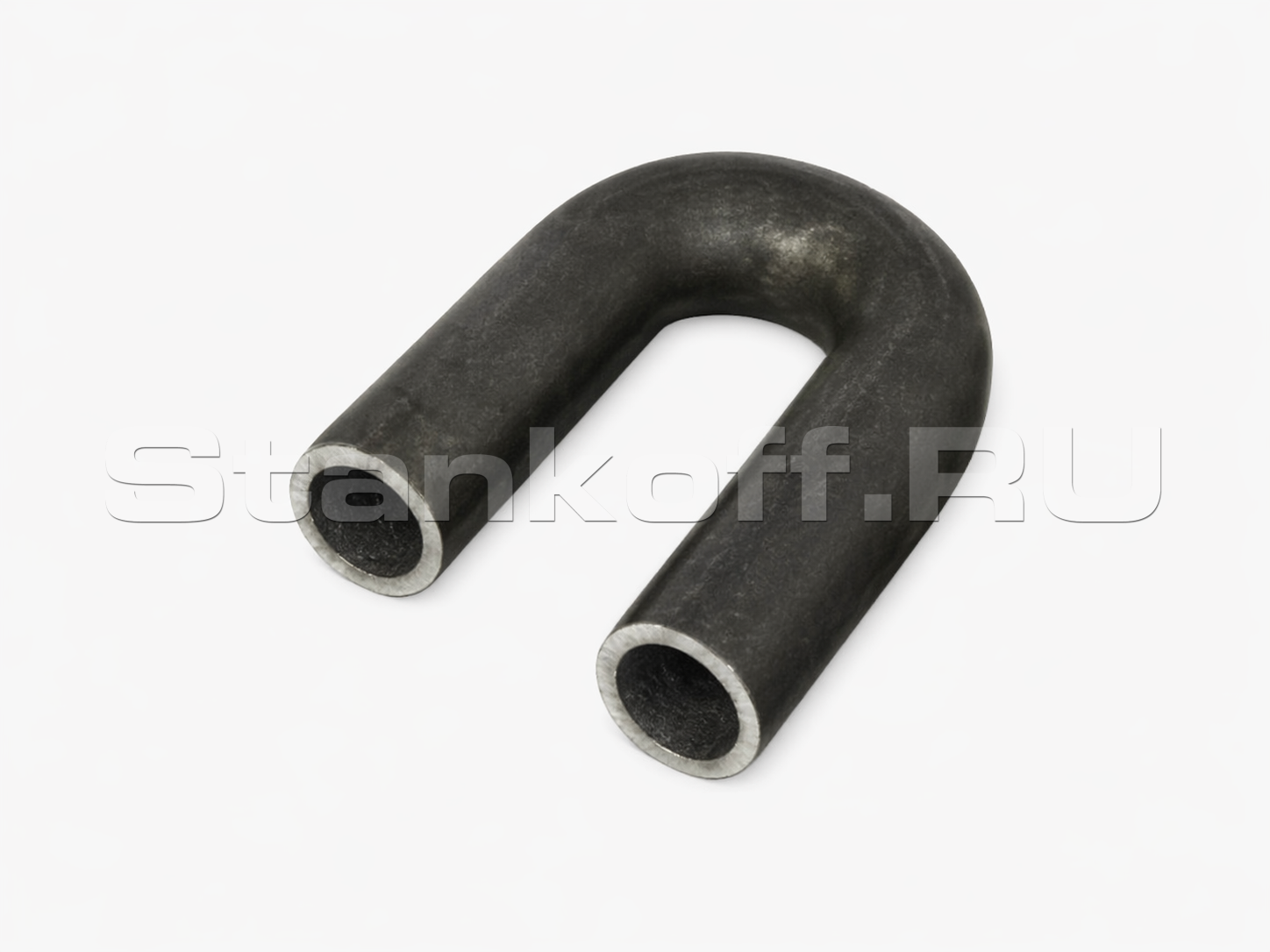

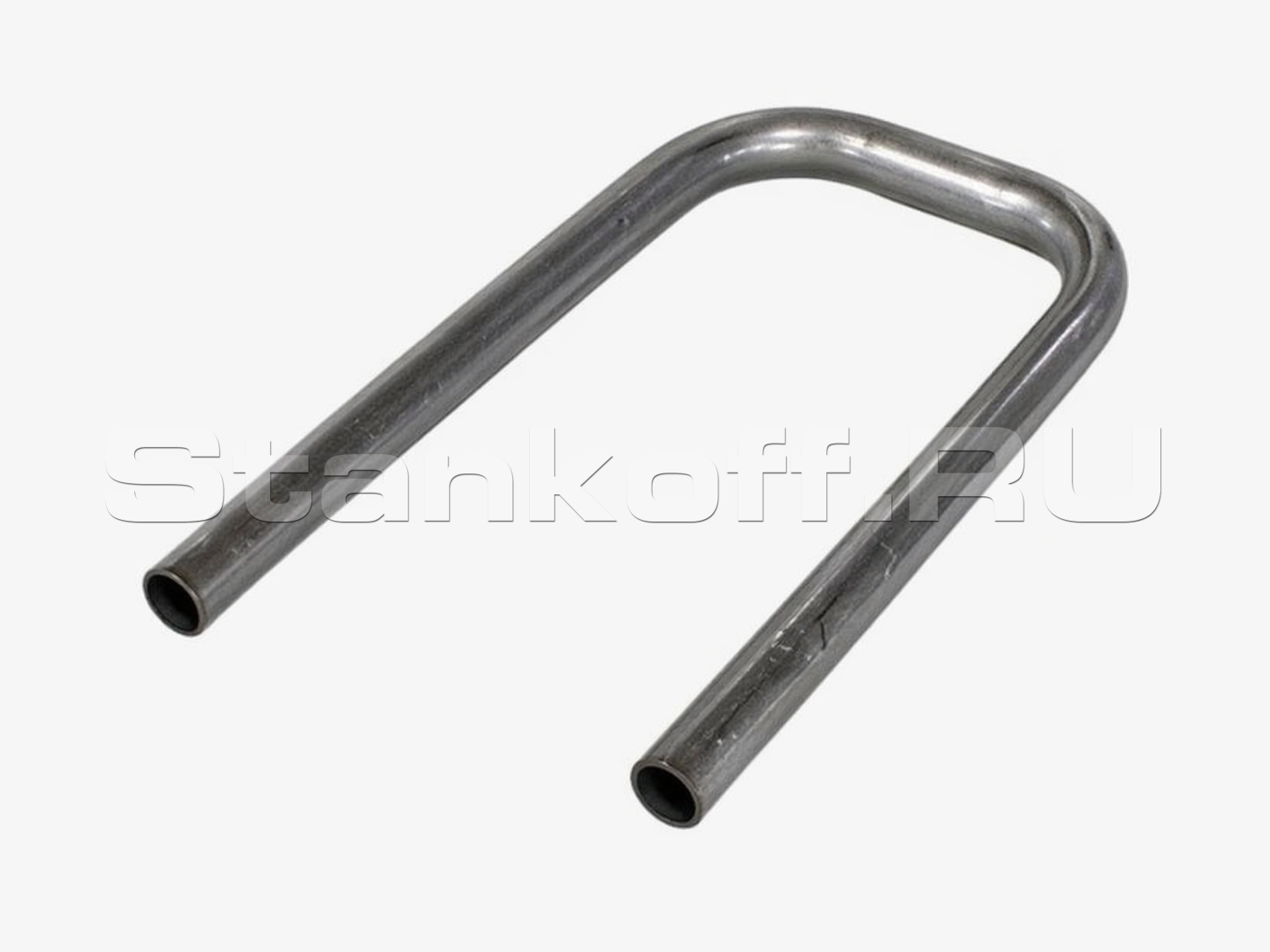

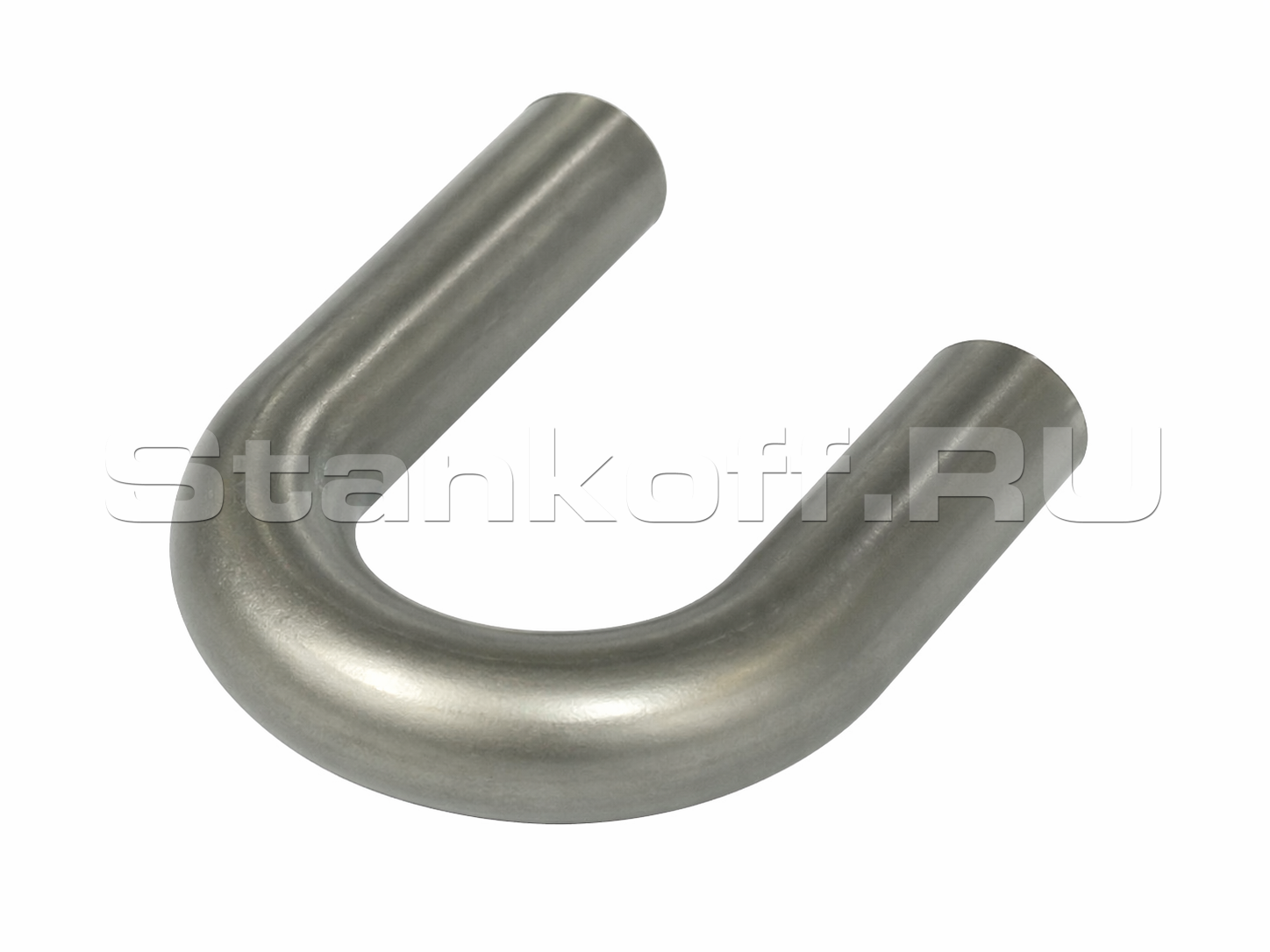

Образцы изделий

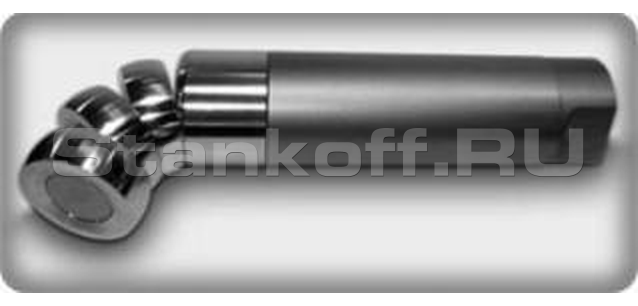

Дополнительная комплектация

Максимальный диаметр трубы, мм	89
Максимальная толщина стенки, мм	8
Минимальный радиус гиба, мм	40
Максимальный радиус гиба, мм	400
Длина дорновой штанги, мм, мм	4200
Вылет гибочной головки до центра гиба, мм	460
Высота гибочной головки до центра гиба, мм	610
Высота центра гиба от пола, мм	1140
Максимальный угол гиба, °	190
Максимальная длина зажима каретки, мм	70
Регулируемый ход зажимной матрицы, мм	0–140
Максимальный ход вспомогательного толкателя, мм	350
Регулируемый ход вытяжки дорна, мм	0–150
Рабочая скорость гиба, °/с	25
Скорость поворота трубы, °/с	160
Максимальная скорость подачи трубы, мм/с	500
Точность гиба,°	±0,10
Точность поворота трубы, °	±0,10
Точность подачи трубы, мм	±0,10
Мощность сервомотора поворота трубы, кВт	1,5
Мощность сервомотора подачи трубы, кВт	1,5
Мощность основного двигателя системы, кВт	11
Подача гидронасоса, л/мин	30
Максимальное давление, МПа	16
Габариты в упаковке, мм	5300X1350X1200
Общий вес, кг	≈ 4800
