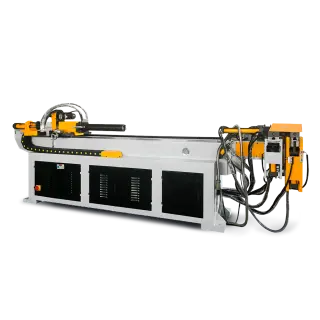

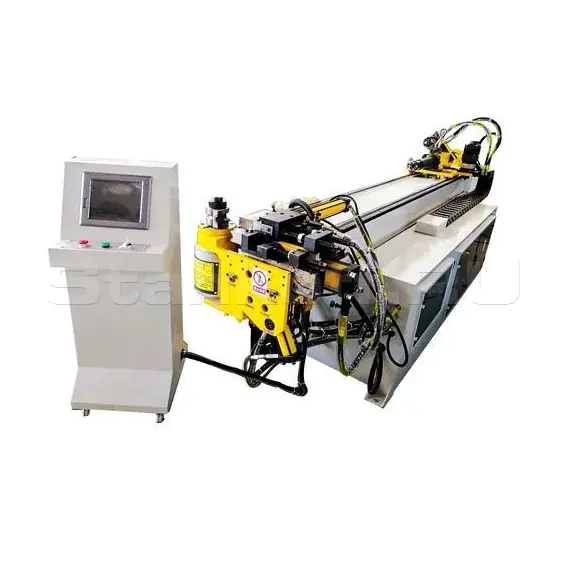

Автоматический трубогибочный станок с ЧПУ DW-38CNC-3A-1S
Краткие характеристики
| Maкс. диаметр гиба, мм | 38 |
| Макс. толщина стенки, мм | 2 |
| Длина дорна, мм | 2100 |
| Макс. радиус гиба, мм | 200 |
| Макс. угол гиба, ° | 190 |
| Количество гибов на одну программу, шт | 48 |
| Макс. рабочая скорость гибки, °/с | 45 |
| Макс. скорость поворота трубы, °/с | 270 |
| Макс. скорость подачи трубы, мм/с | 700 |
| Точность гиба труб, ° | ±0,1 |
| Точность поворота трубы, ° | ±0,1 |
| Точность длины подачи, мм | ±0,1 |
| Мощность серводвигателя поворота, кВт | 0,75 |
| Мощность серводвигателя подачи, кВт | 1 |
| Мощность двигателя гибочного узла, кВт | 3 |
| Мощность главного двигателя, кВт | 5,5 |
| Габариты (ДxШxВ), мм | 4000x800x1350 |
| Вес, кг | 1700 |
Модели серии
Все товарыКонструктив

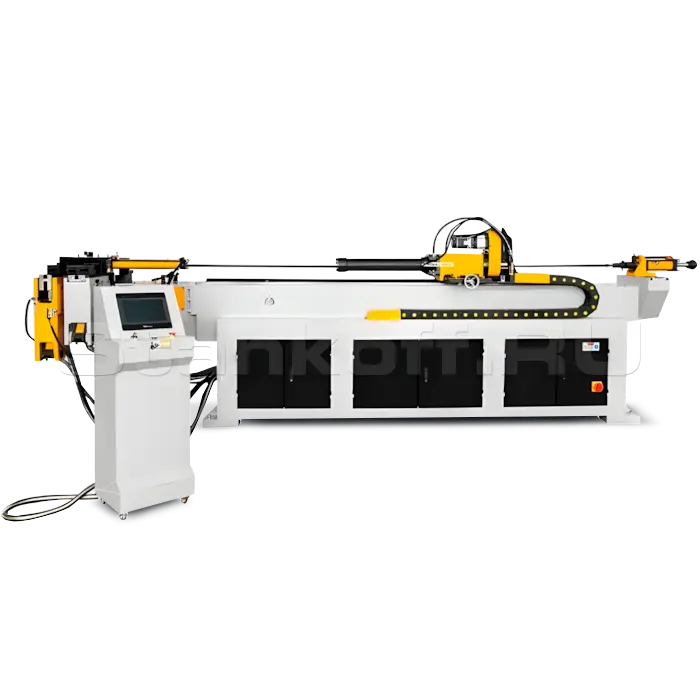

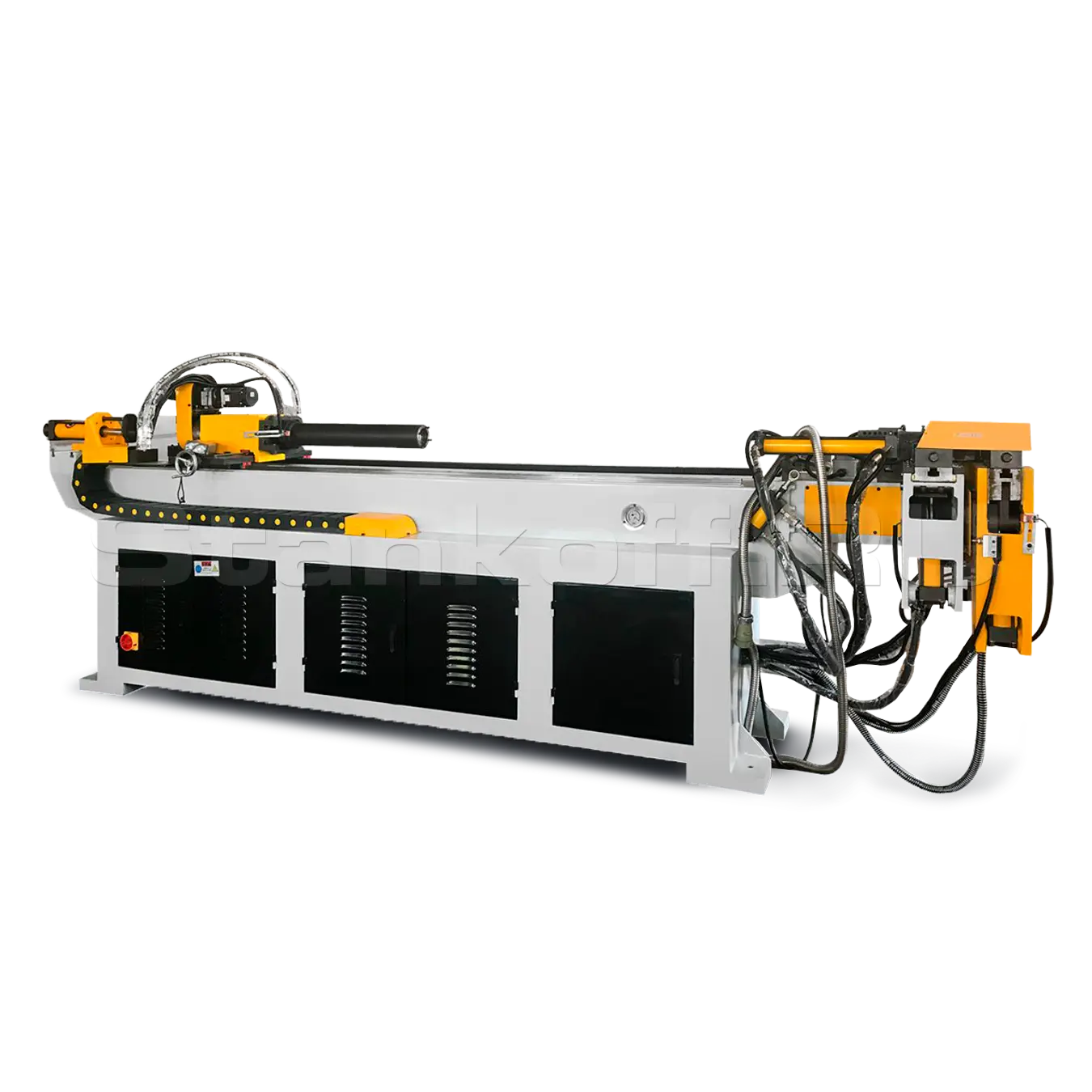

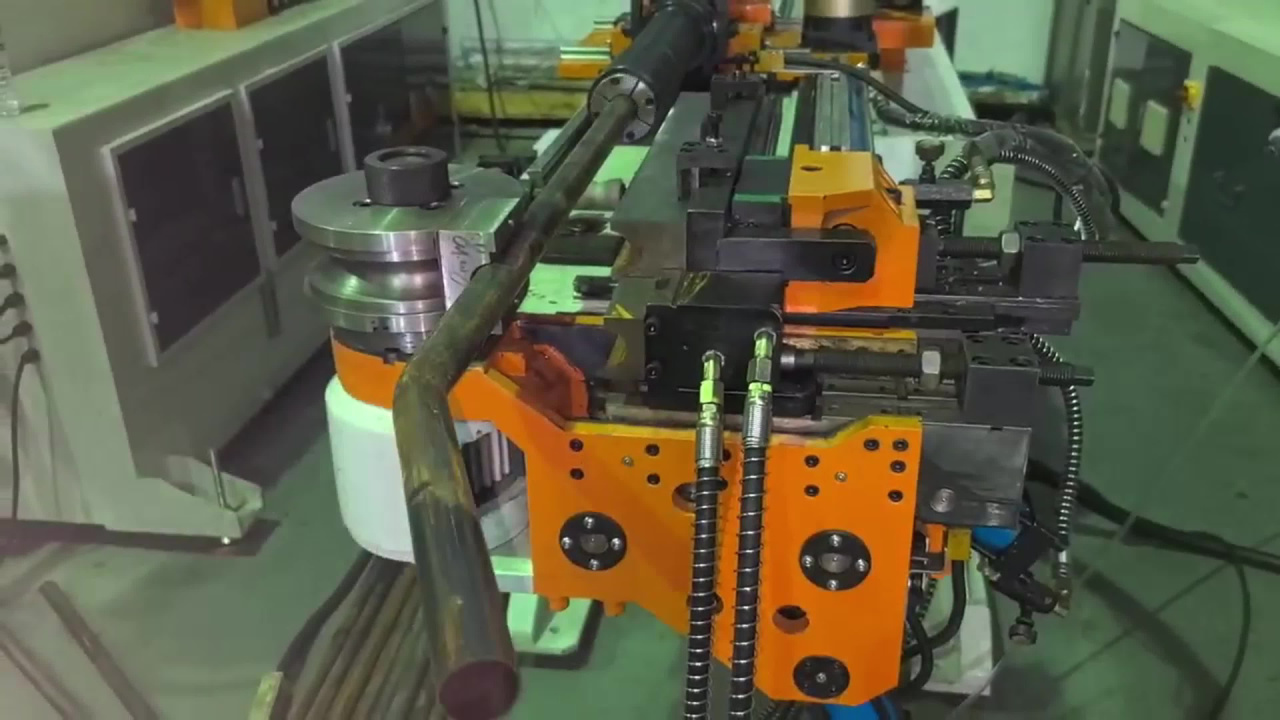

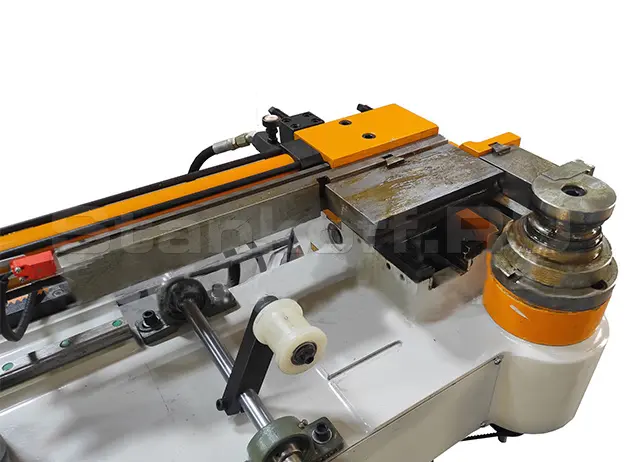

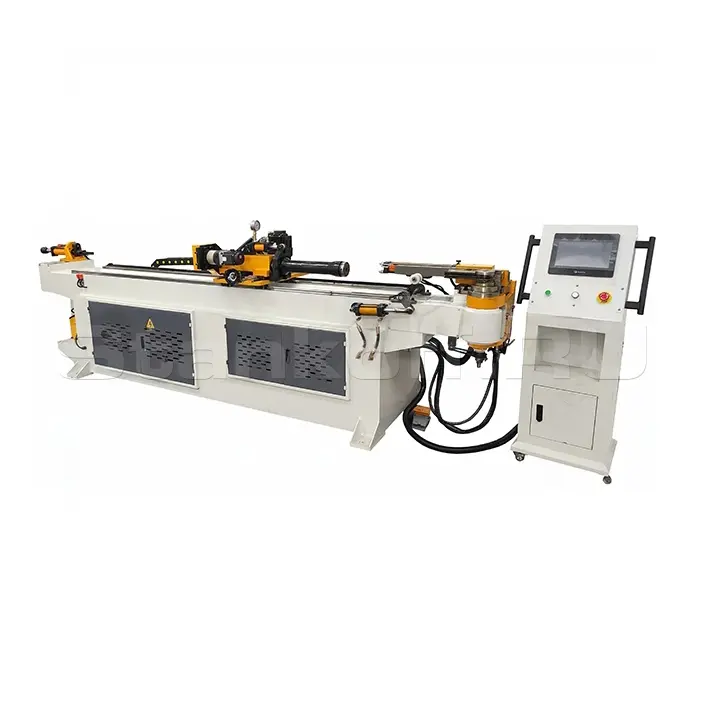

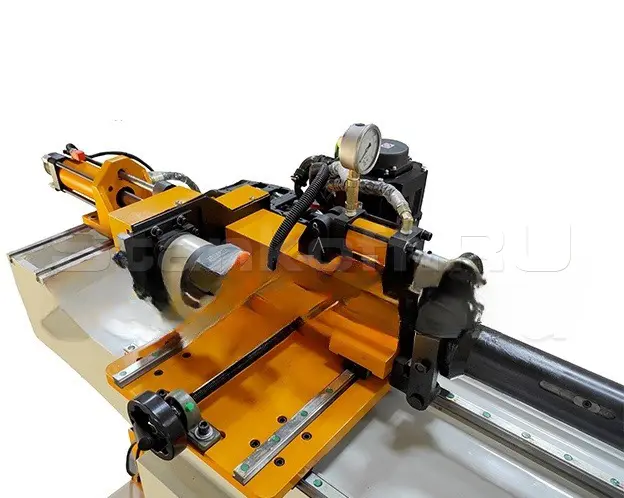

Полностью автоматический трехкоординатный трубогибочный станок с ЧПУ DW-38CNC-3A-1S для пространственной гибки труб. Станок оптимален для выполнения гибки труб простой конфигурации с одним радиусом изгиба и хорошо подходит для серийного производства. Зажим, захват и поддержка заготовки, вспомогательный поджим, а также выдвижение и убирание дорна выполняются с помощью гидроцилиндров. Гибочный узел, подача трубы по оси Y и поворот трубы по оси B приводятся в движение сервомоторами.
Оборудование отличается высокой мощностью гибки, точным управлением, высокой скоростью работы и стабильной повторяемостью изготавливаемых деталей. Создание и ввод программ выполняются непосредственно через сенсорный экран. Интерфейс поддерживает китайский и английский языки, что упрощает настройку и эксплуатацию станка.
Область применения
Оборудование используется в автомобилестроении, производстве железнодорожного транспорта, мебели, котельного оборудования, судостроении, аэрокосмической отрасли, производстве тренажеров, оборудования для атомной энергетики и других отраслях.
Особенности
- Сервомоторы MITSUBISHI/YASKAWA. Обеспечивают высокую точность, увеличивают скорость работы до 3 раз.
- Система ЧПУ с цветным сенсорным экраном. Обеспечивает простое управление станком и быстрое освоение оператором. Система сохраняет программы при отключении питания, поддерживает настройку движений для каждого гиба и помогает избежать столкновений за счёт выбора последовательной или одновременной работы осей.
- Ручной, полуавтоматический и автоматический режимы. Станок поддерживает разные режимы работы, включая пошаговое выполнение, полуцикл и полный цикл, что удобно при настройке и серийном производстве.

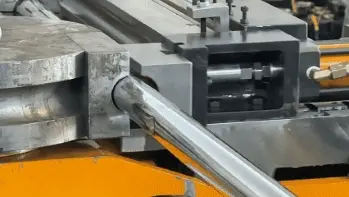

- Вспомогательный поджим направляющей матрицей. Вспомогательный поджим помогает сопровождать трубу в процессе гибки, улучшает стабильность заготовки и качество гиба.
Дополнительные опции

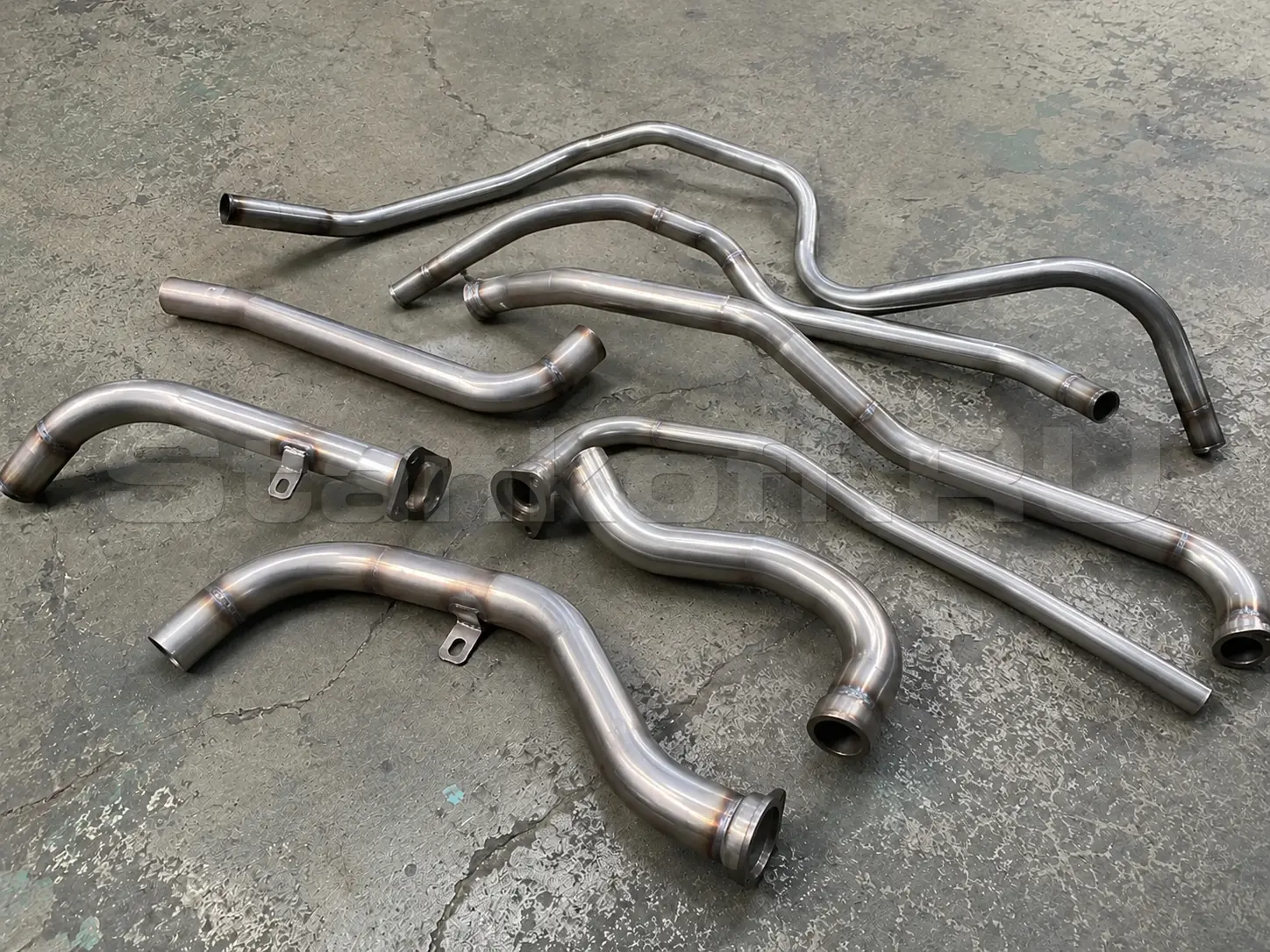

Получаемые изделия
Характеристики
| Maкс. диаметр гиба, мм | 38 |
| Макс. толщина стенки, мм | 2 |
| Длина дорна, мм | 2100 |
| Макс. радиус гиба, мм | 200 |
| Макс. угол гиба, ° | 190 |
| Количество гибов на одну программу, шт | 48 |
| Макс. рабочая скорость гибки, °/с | 45 |
| Макс. скорость поворота трубы, °/с | 270 |
| Макс. скорость подачи трубы, мм/с | 700 |
| Точность гиба труб, ° | ±0,1 |
| Точность поворота трубы, ° | ±0,1 |
| Точность длины подачи, мм | ±0,1 |
| Мощность серводвигателя поворота, кВт | 0,75 |
| Мощность серводвигателя подачи, кВт | 1 |
| Мощность двигателя гибочного узла, кВт | 3 |
| Мощность главного двигателя, кВт | 5,5 |
| Габариты (ДxШxВ), мм | 4000x800x1350 |
| Вес, кг | 1700 |
