PRATIC (Китай)
- Макс. мощность двигателя
- 45/54 кВт (л.с.)
50 207 600 ₽

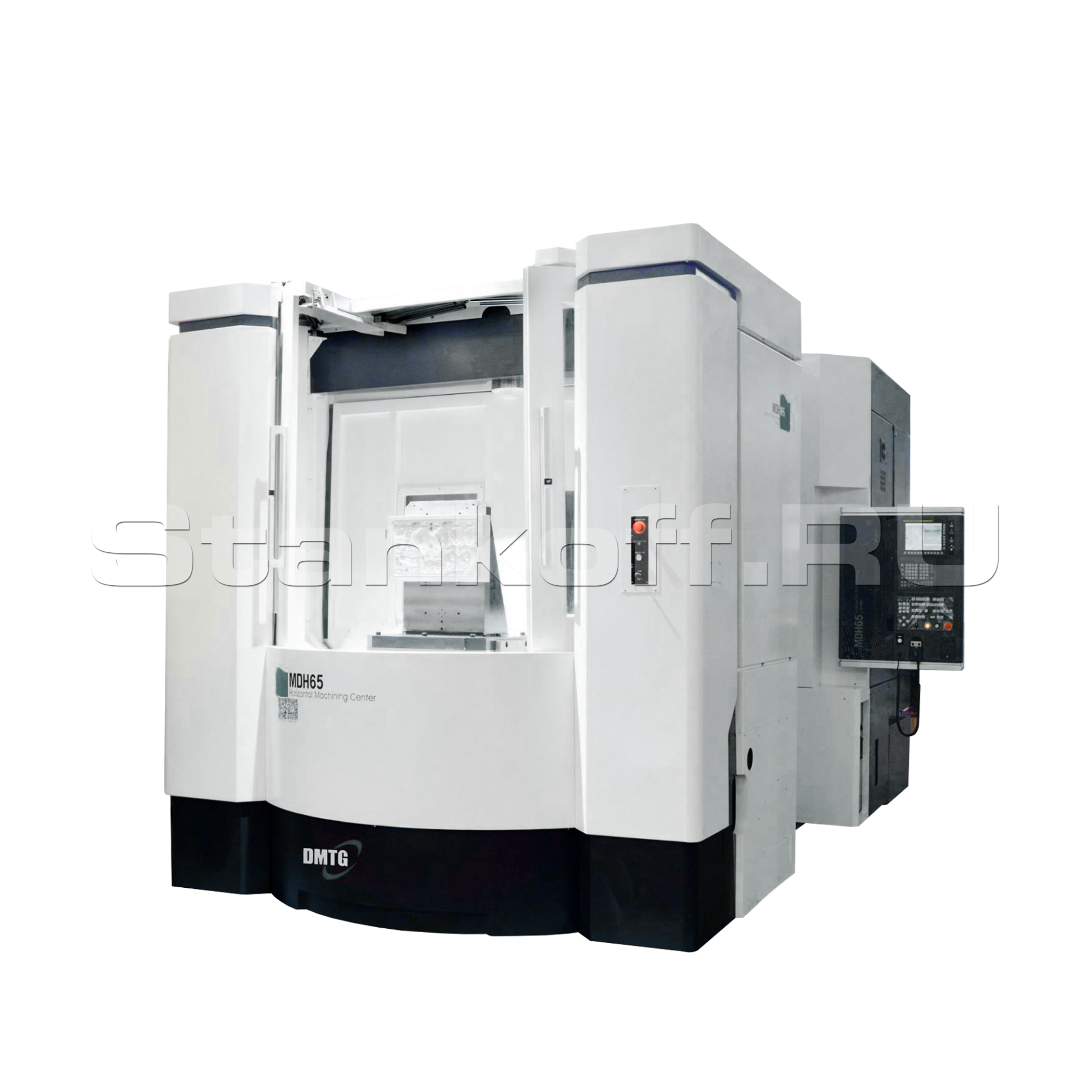

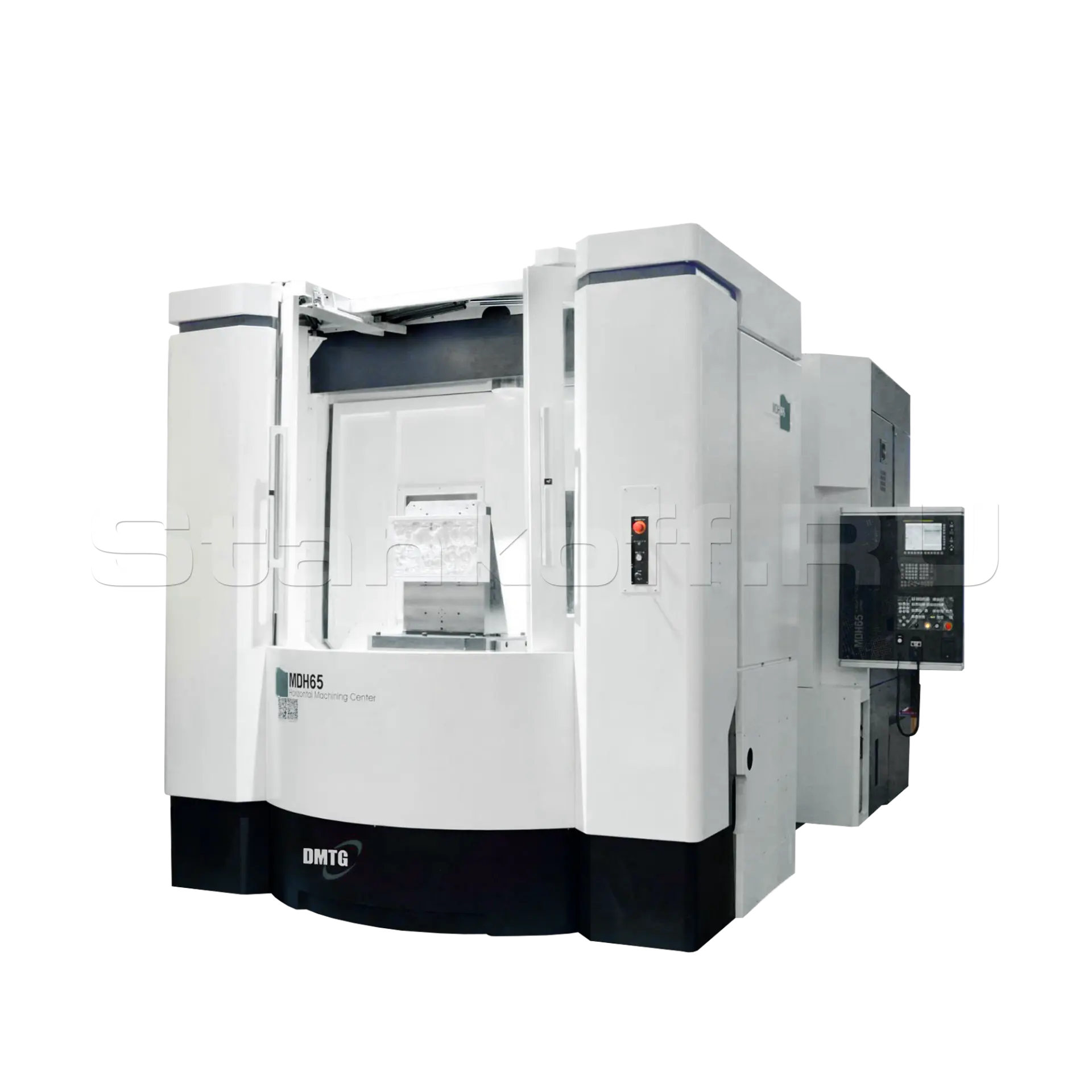

Горизонтальный фрезерный обрабатывающий центр MDH65
Краткие характеристики
Артикул
MDH65
| Основные характеристики | |
| Размер стола (ДхШ), мм | 630х630 |
| Тип крепления заготовок | Стол с Т-пазами |
| Количество паллет | 2 |
| Тип привода стола | С прямым приводом |
| Минимальный угол индексации, ° | 1 |
| Время индексации стола на угол 90°, с | 1,7 |
| Время смены паллет, с | 12 |
| Расстояние от торца шпинделя до поверхности стола, мм | 80 - 980 |
| Расстояние от торца шпинделя до центра стола, мм | 200 - 1100 |
| Максимальный вес обрабатываемой заготовки, кг | 1300 |
| Шпиндель | |
| Максимальное число оборотов шпинделя, об/мин | 8000 |
| Тип привода шпинделя | Шпиндель-мотор |
| Конец шпинделя | BT50 |
| Максимальный крутящий момент шпинделя, Нм | 301 |
| Перемещения и подачи | |
| Перемещение по оси Х / Y / Z, мм | 1050 / 900 / 900 |
| Скорость рабочей подачи по осям Х, Y, Z, мм/мин | 20 000 |
| Скорость быстрого хода по осям Х, Y, Z, мм/мин | 54 000 |
| Точность | |
| Повторяемость, мм | 0,005 |
| Позиционирование, мм | 0,008 |
| Магазин инструмента | |
| Количество инструмента, шт | 60 |
| Максимальный диаметр / длина инструмента, мм | 115 (270)/500 |
| Максимальная масса инструмента, кг | 25 |
| Время смены инструмента, с | 2 |
| Электрические характеристики | |
| Общая потребляемая мощность, кВт | 40 |
| Мощность двигателя шпинделя (продолж./30 мин), кВт | 18,5/22 |
| Система ЧПУ | Fanuc 31i |

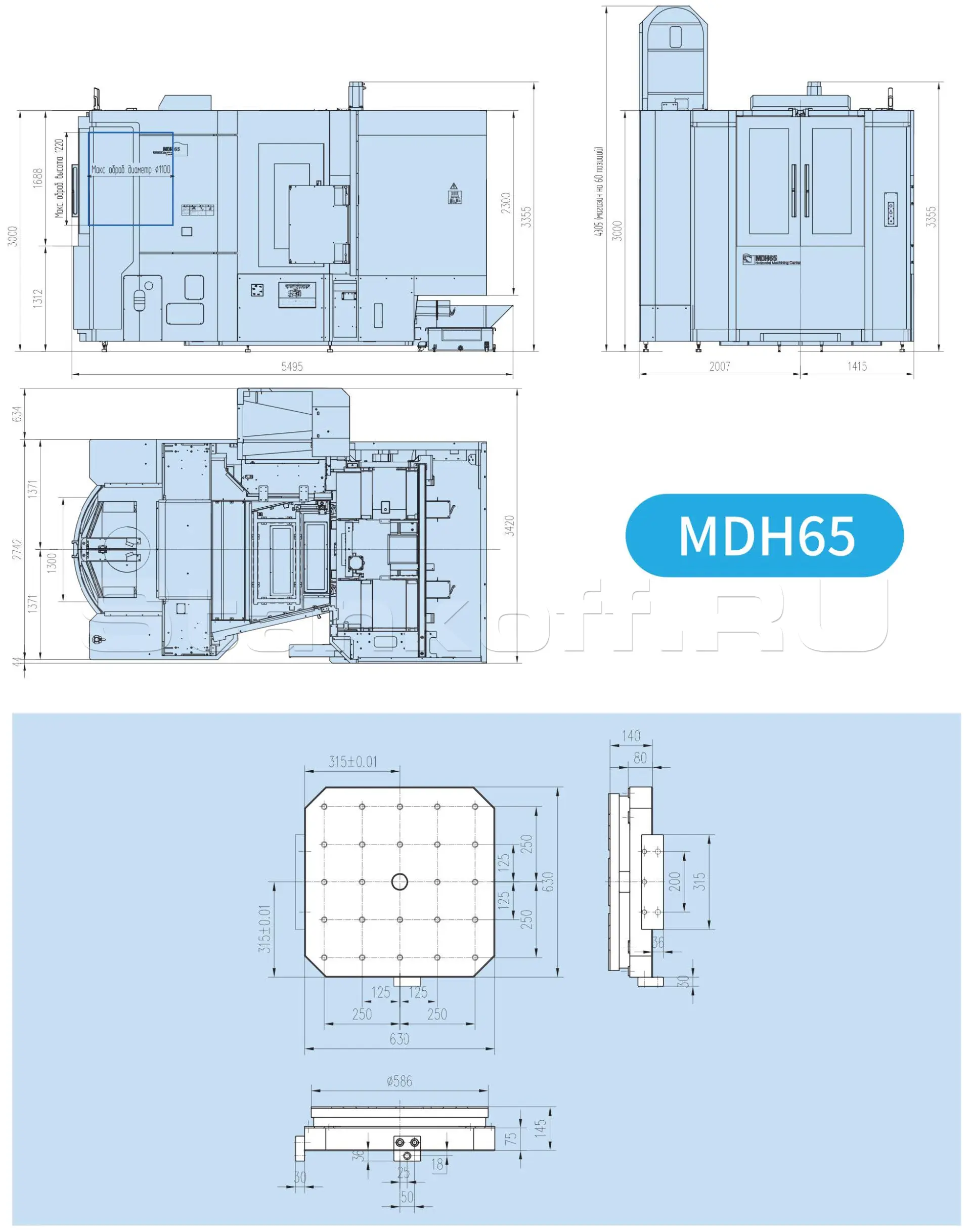

| Габаритные размеры | |
| Длина станка, мм | 5145 |
| Ширина станка, мм | 3340 |
| Высота станка, мм | 3350 |
| Масса станка, кг | 18 000 |
Конструктив
Горизонтальный фрезерный обрабатывающий центр MDH65 — станок с ЧПУ, предназначенный для производства крупногабаритных деталей коробчатой формы. К таким деталям относятся блоки цилиндров, корпуса редукторов и пресс-формы.
Станок MDH65 имеет двухпаллетный индексируемый поворотный стол с устройством автоматической смены паллет, систему ЧПУ Fanuc 31i, цепной сменщик инструмента, а также масляное охлаждение шпинделя и ШВП. Оборудование идеально подходит для обработки коробчатых заготовок из любых материалов в тяжёлом, энергетическом и транспортном машиностроении, военно-промышленном комплексе, аэрокосмической, судостроительной и металлургической промышленности.
Конструктивные особенности
Цельнолитая станина
Станок сконструирован по следующей схеме: стол может продольно перемещаться (ось Z), а шпиндель — вертикально и поперечно (оси X и Y). Узлы станка изготовлены из высокопрочного чугуна, прошедшего термическую обработку и искусственное старение. При разработке конструкции применялись методы конечных элементов и динамического анализа. Высокая жёсткость и вибростойкость станка обеспечивают точность обработки деталей.

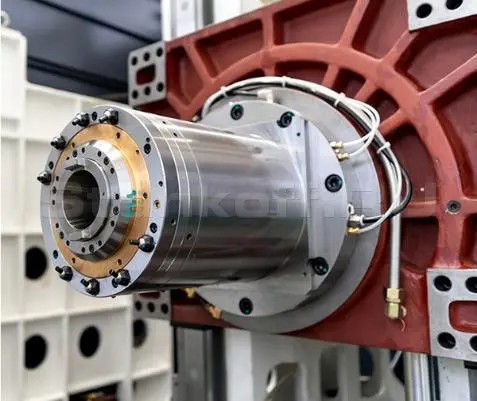

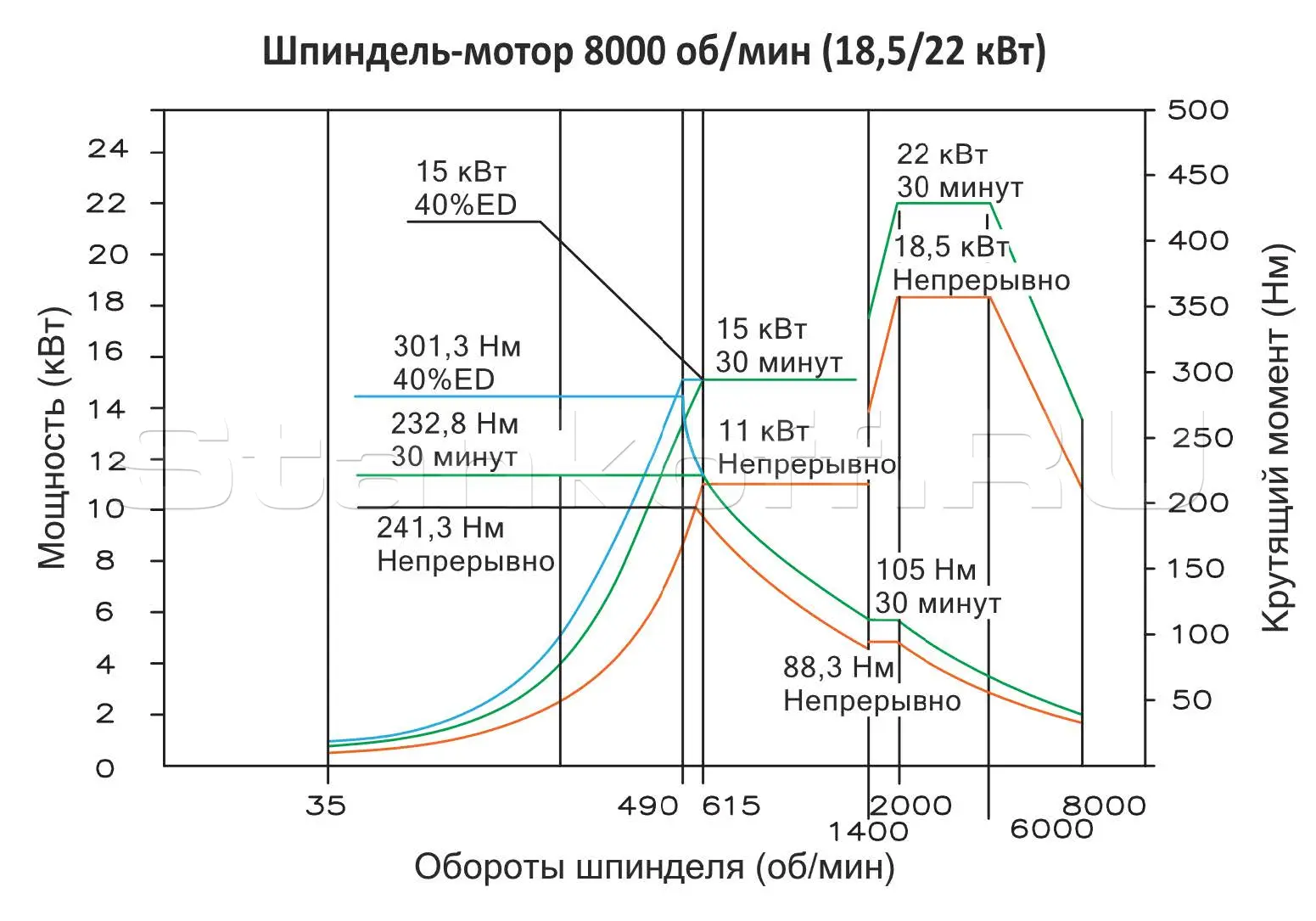

Шпиндель
Оснащён прецизионным шпиндель-мотором BT50, максимальная скорость вращения которого составляет 8000 об/мин. Мощность мотора — 18,5/22 кВт, крутящий момент — до 301 Нм. Шпиндель установлен на прецизионные подшипники NSK (Япония) и охлаждается масляным охладителем с принудительной циркуляцией масла. Система ЧПУ использует информацию с датчиков температуры, установленных на шпинделе, для компенсации размеров в реальном времени.

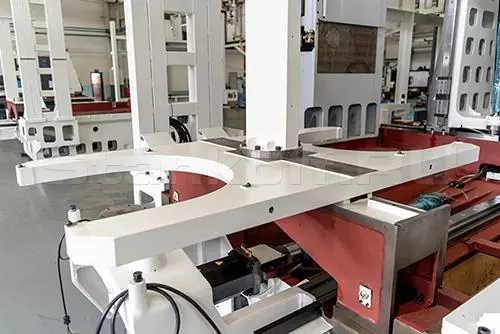

Система смены паллет и рабочий стол
Сменщик паллет позволяет снять и установить заготовки с одной паллеты во время обработки на второй паллете. Это позволяет экономить время на наладку, которое для крупногабаритных заготовок может быть значительным. Паллеты точно позиционируются и жестко зажимаются на рабочем столе. Рабочий стол может иметь прямой привод с индексацией 1° либо привод от червячного редуктора с индексацией 0,001°

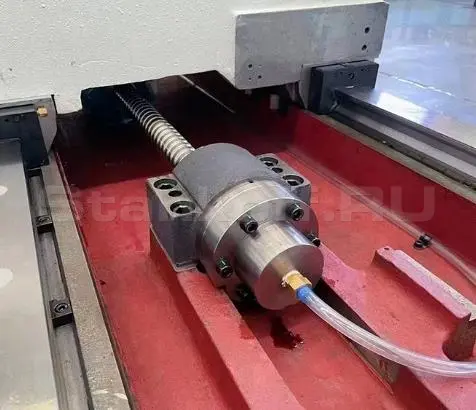

ШВП с масляным охлаждением
Высокоточные шарико-винтовые передачи с предварительным натягом от компании THK (Япония) с двумя гайками установлены на опоры с прецизионными подшипниками. Они подключены к серводвигателям при помощи высококачественной безлюфтовой муфты.
ШВП подключены к системе охлаждения, которая по специальным каналам охлаждает шариковые винты и гайки изнутри. Такая конструкция обеспечивает высокую мощность, динамику по осям и точность позиционирования.
ШВП подключены к системе охлаждения, которая по специальным каналам охлаждает шариковые винты и гайки изнутри. Такая конструкция обеспечивает высокую мощность, динамику по осям и точность позиционирования.

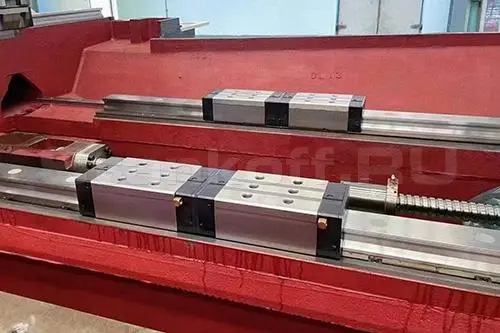

Линейные направляющие качения
На станок устанавливаются точные линейные направляющие качения THK (Япония) тяжелых серий по всем осям. Они отличаются высокой грузоподъемностью, низкими затратами энергии и коэффициентом трения, и малой дискретностью перемещений, что обеспечивает высокую точность позиционирования на любых скоростях обработки.
Комплектация станка

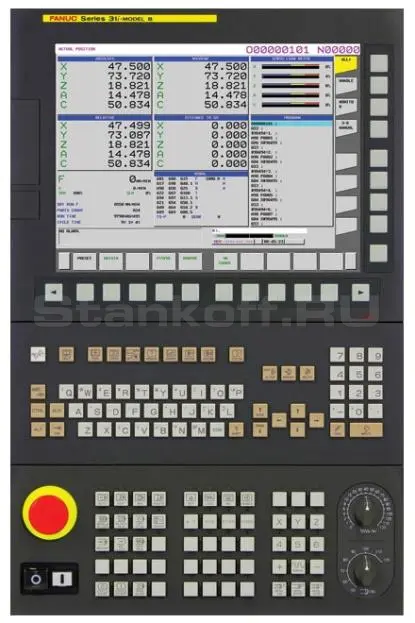

Система ЧПУ Fanuc 31i-B (Япония)
• Усовершенствованная система ЧПУ нового поколения с превосходной производительностью, быстрым расчетом траектории, высокой точностью, большим количеством встроенной памяти и управлением большим количеством осей;
• Высокая вычислительная мощность позволяет устанавливать на станки привода Fanuc старших поколений с большим количеством управляемых функций;
• Температурная компенсация расширения шпинделя, ШВП и приводов в реальном времени;
• Продвинутые технологии компенсации вибраций, оптимизации точности контура и процесса резания;
• 10,4-дюймовый дисплей, 8 Мб памяти;
• Интерфейс полностью на русском языке.
• Высокая вычислительная мощность позволяет устанавливать на станки привода Fanuc старших поколений с большим количеством управляемых функций;
• Температурная компенсация расширения шпинделя, ШВП и приводов в реальном времени;
• Продвинутые технологии компенсации вибраций, оптимизации точности контура и процесса резания;
• 10,4-дюймовый дисплей, 8 Мб памяти;
• Интерфейс полностью на русском языке.
Переносной пульт управления с маховичком
• Дает возможность ручного управления станком, без использования кнопочного пульта системы ЧПУ;
• Меньше вероятность столкновений при наладке;
• Оснащен кнопкой аварийного останова.
• Меньше вероятность столкновений при наладке;
• Оснащен кнопкой аварийного останова.
Сервоприводы шпинделя и осей Fanuc (Япония)
• Высокомоментные и мощные сервоприводы Fanuc характеризуются отличным соотношением производительности и точности, качественной сборкой и высокой надежностью;
• Максимально эффективная обратная связь с системой ЧПУ;
• Оснащены температурными датчиками с обратной связью, за счет чего система ЧПУ вносит коррекции в реальном времени.
• Максимально эффективная обратная связь с системой ЧПУ;
• Оснащены температурными датчиками с обратной связью, за счет чего система ЧПУ вносит коррекции в реальном времени.

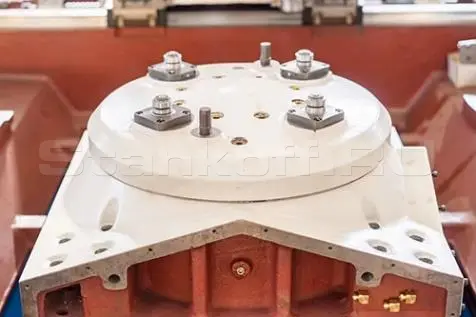

Индексный стол с прямым приводом
• Прямой привод обеспечивает точную индексацию с минимальным углом в 1°;
• Позволяет обрабатывать заготовки с разных сторон;
• Надежная фиксация паллеты сверху на столе;
• Положение стола дополнительно фиксируется гидравлическим зажимом.
• Позволяет обрабатывать заготовки с разных сторон;
• Надежная фиксация паллеты сверху на столе;
• Положение стола дополнительно фиксируется гидравлическим зажимом.

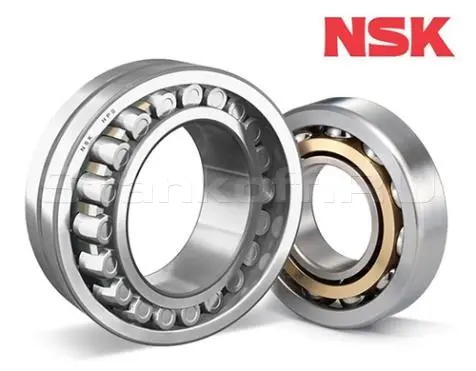

Подшипники шпинделя и осей NSK (Япония)
• Шпиндель устанавливается на комплект из прецизионных шариковых подшипников NSK, что обеспечивает равномерное вращение с максимальной точностью во всем диапазоне оборотов;
• Шариковые винты устанавливаются на двойные опоры с прецизионными подшипниками NSK серии TAC, которые обеспечивают плавный ход, высокую точность перемещений, жесткость и грузоподъемность осей станка.
• Шариковые винты устанавливаются на двойные опоры с прецизионными подшипниками NSK серии TAC, которые обеспечивают плавный ход, высокую точность перемещений, жесткость и грузоподъемность осей станка.

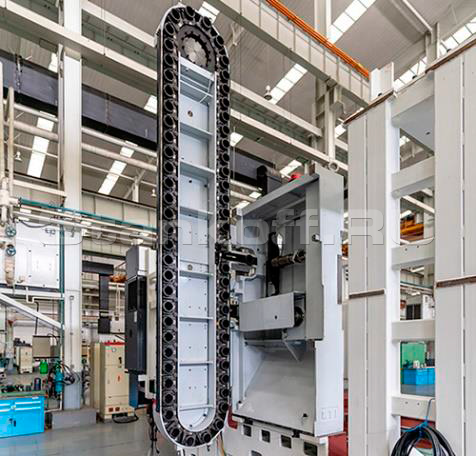

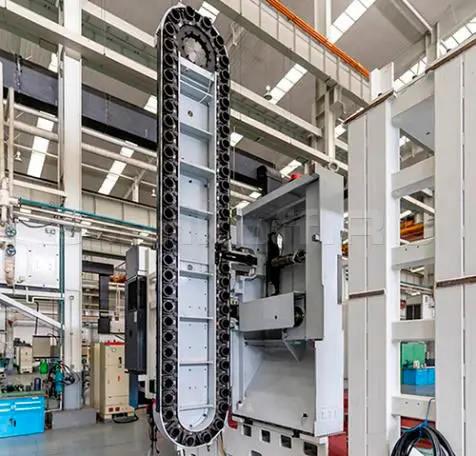

Магазин инструмента
• Станок оборудуется магазином инструмента цепного типа на 60 позиций;
• Синхронная замена инструмента позволяет менять инструмент с высокой скоростью;
• Сменщик находится за пределами рабочей зоны, что исключает попадание в него стружки или СОЖ;
• Смена инструмента происходит благодаря пневматическому приводу.
• Синхронная замена инструмента позволяет менять инструмент с высокой скоростью;
• Сменщик находится за пределами рабочей зоны, что исключает попадание в него стружки или СОЖ;
• Смена инструмента происходит благодаря пневматическому приводу.

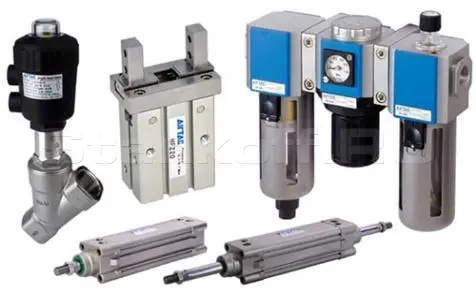

Пневматическая система
• Станок оборудован компонентами пневматики SMC (Япония);
• Пневматический зажим инструмента гарантирует его надежное закрепление в шпинделе;
• Обдув шпинделя при смене инструмента исключает попадание стружки, СОЖ или пыли в конус шпинделя;
• Пневматический привод опускания/подъема гнезд инструментального магазина.
• Пневматический зажим инструмента гарантирует его надежное закрепление в шпинделе;
• Обдув шпинделя при смене инструмента исключает попадание стружки, СОЖ или пыли в конус шпинделя;
• Пневматический привод опускания/подъема гнезд инструментального магазина.

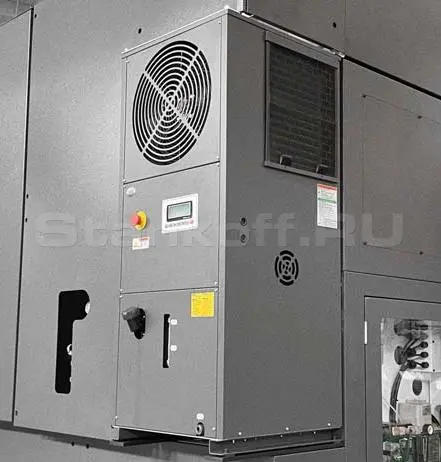

Система охлаждения шпинделя и ШВП
• Масляная система охлаждения шпинделя и шарико-винтовых пар с замкнутым контуром;
• Динамический контроль температуры позволяет станку работать продолжительное время на максимальных оборотах и скоростях перемещения, предотвращает перегрев и температурную деформацию шпинделя и шариковых винтов, гарантируя точность обработки и длительный срок службы;
• Система охлаждения собирает данные о температурной деформации с датчиков на шпинделе, приводов осей и ШВП для компенсации в системе ЧПУ.
• Динамический контроль температуры позволяет станку работать продолжительное время на максимальных оборотах и скоростях перемещения, предотвращает перегрев и температурную деформацию шпинделя и шариковых винтов, гарантируя точность обработки и длительный срок службы;
• Система охлаждения собирает данные о температурной деформации с датчиков на шпинделе, приводов осей и ШВП для компенсации в системе ЧПУ.
Система подачи СОЖ
• Применяется для подачи смазочно-охлаждающей жидкости непосредственно в зону резания;
• Высокоэффективный насос подачи СОЖ;
• Удобные патрубки с подвижными сегментами дают возможность подачи СОЖ в любую точку;
• Позволяет максимально эффективно использовать потенциал современного режущего инструмента;
• Большеразмерный бак СОЖ с фильтрами для стружки и масла.
• Высокоэффективный насос подачи СОЖ;
• Удобные патрубки с подвижными сегментами дают возможность подачи СОЖ в любую точку;
• Позволяет максимально эффективно использовать потенциал современного режущего инструмента;
• Большеразмерный бак СОЖ с фильтрами для стружки и масла.
Пистолет подачи СОЖ
• Используется для смыва стружки тяжелых материалов, таких как сталь;
• Также может быть использован для очистки стола, кожуха, дверей станка от стружки и загрязнений;
• Удобная эргономичная рукоятка;
• Предусмотрена специальная ниша для хранения пистолета.
• Также может быть использован для очистки стола, кожуха, дверей станка от стружки и загрязнений;
• Удобная эргономичная рукоятка;
• Предусмотрена специальная ниша для хранения пистолета.
Система измерения детали Renishaw
• Контактная система измерения детали с оптической передачей данных на выносное приемное устройство;
• Надежная защита от световых помех и передача модулированного оптического сигнала;
• Дает возможность экономить до 90% времени на наладку;
• Контроль процесса обработки и снижение процента брака;
• Точность измерений в пределах 1 мкм.
• Надежная защита от световых помех и передача модулированного оптического сигнала;
• Дает возможность экономить до 90% времени на наладку;
• Контроль процесса обработки и снижение процента брака;
• Точность измерений в пределах 1 мкм.
Система измерения инструмента Renishaw
• Контактная 3D-система измерения и привязки инструмента с проводной передачей данных;
• Используется для контроля поломки инструмента и измерения длин и диаметров различных инструментов;
• Контроль и коррекция износа во время обработки;
• Автоматический цикл измерения позволяет исключить человеческий фактор при привязке инструмента;
• Точность измерений в пределах 1 мкм.
• Используется для контроля поломки инструмента и измерения длин и диаметров различных инструментов;
• Контроль и коррекция износа во время обработки;
• Автоматический цикл измерения позволяет исключить человеческий фактор при привязке инструмента;
• Точность измерений в пределах 1 мкм.
Пневматический обдувочный пистолет
• Используется для обдува воздухом обработанных деталей, оснастки и инструмента;
• Удобная эргономичная рукоятка;
• Эффективно и безопасно удаляет стружку, остатки СОЖ и прочие загрязнения;
• Предусмотрен специальный крючок для хранения пистолета.
• Удобная эргономичная рукоятка;
• Эффективно и безопасно удаляет стружку, остатки СОЖ и прочие загрязнения;
• Предусмотрен специальный крючок для хранения пистолета.

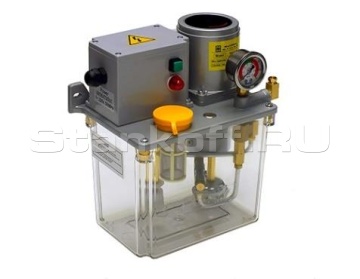

Автоматическая система смазки
• Автоматическая импульсная система смазки направляющих и ходовых винтов, контролируемая системой ЧПУ;
• Возможность настраивать интервал и длительность работы;
• Оснащена манометром для контроля уровня давления масла;
• Трубки подачи смазки подведены ко всем направляющим и опорам ШВП для равномерного смазывания движущихся частей станка во время работы.
• Возможность настраивать интервал и длительность работы;
• Оснащена манометром для контроля уровня давления масла;
• Трубки подачи смазки подведены ко всем направляющим и опорам ШВП для равномерного смазывания движущихся частей станка во время работы.
Рабочие столы с Т-пазами
• Замена столов с координатными отверстиями за столы с Т-пазами;
• Расширяют возможности по использованию оснастки;
• Удобное закрепление деталей.
• Расширяют возможности по использованию оснастки;
• Удобное закрепление деталей.
Двойной шнековый транспортер для удаления стружки
• Два шнековых транспортера установлены вдоль рабочей зоны по бокам рабочего стола;
• Наиболее эффективны при сборе стальной сливной стружки, имеющей большой объем при малой плотности;
• Управляются системой ЧПУ с помощью кнопок или М-команд;
• Эффективный сбор стружки по раструбу в бак для стружки.
• Наиболее эффективны при сборе стальной сливной стружки, имеющей большой объем при малой плотности;
• Управляются системой ЧПУ с помощью кнопок или М-команд;
• Эффективный сбор стружки по раструбу в бак для стружки.

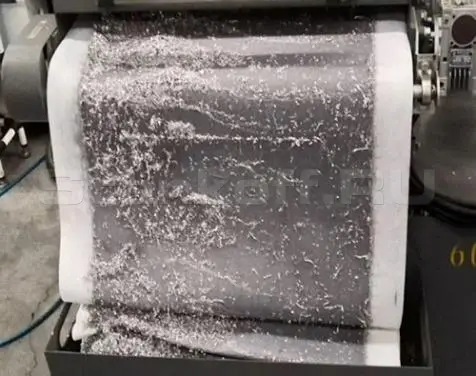

Сепаратор СОЖ
• Очищает СОЖ от масла и стружки с помощью специальной ленты из нетканого материала;
• Уменьшает вероятность попадания загрязнений в систему подачи СОЖ;
• Позволяет продлить срок службы смазочно-охлаждающей жидкости;
• Особенно эффективен при наличии мелкой стружки.
• Уменьшает вероятность попадания загрязнений в систему подачи СОЖ;
• Позволяет продлить срок службы смазочно-охлаждающей жидкости;
• Особенно эффективен при наличии мелкой стружки.
Система фильтрации масляного тумана
• Представляет собой воздушный насос с масляным фильтром;
• Фильтрует масляный туман, образованный машинным маслом или масляными эмульсиями, такими как СОЖ;
• Уменьшает загрязнение рабочей зоны;
• Улучшает видимость при активном испарении СОЖ в зоне резания.
• Фильтрует масляный туман, образованный машинным маслом или масляными эмульсиями, такими как СОЖ;
• Уменьшает загрязнение рабочей зоны;
• Улучшает видимость при активном испарении СОЖ в зоне резания.

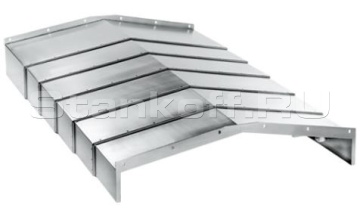

Телескопическая защита направляющих
• Собственное производство завода-изготовителя по лицензии компании Hennig (Германия);
• Изготовлены из толстой и прочной высоколегированной стали;
• Полностью исключают попадание стружки, СОЖ и пыли на направляющие и шариковые винты осей X, Y и Z.
• Изготовлены из толстой и прочной высоколегированной стали;
• Полностью исключают попадание стружки, СОЖ и пыли на направляющие и шариковые винты осей X, Y и Z.

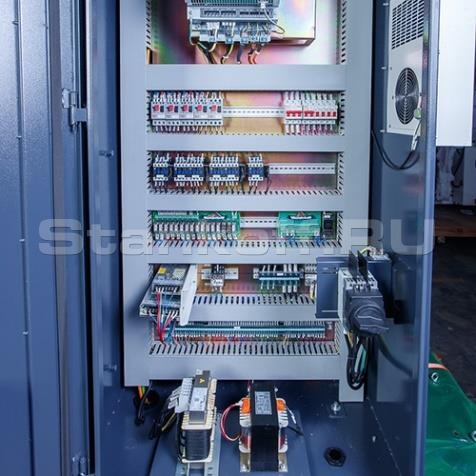

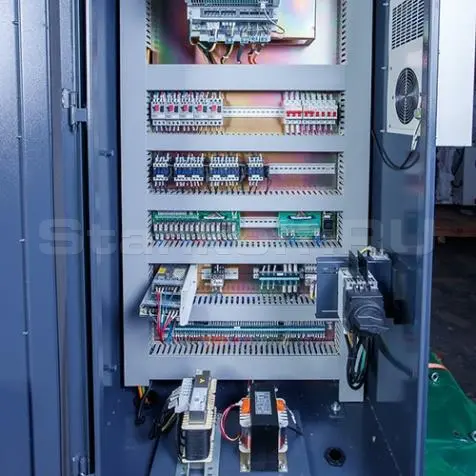

Электрические компоненты
• В качестве сервоусилителя и модуля ввода/вывода используются оригинальные компоненты Fanuc (Япония);
• На станке используются качественные и надежные электрические реле, переключатели, пускатели производства OMRON (Япония), Schneider (Франция) и других компаний;
• Проводка станка и его силовая цепь защищены от перегрузки по току и короткого замыкания для обеспечения безопасности оборудования и персонала;
• Конструкция электрической системы полностью соответствует современным международным стандартам.
• На станке используются качественные и надежные электрические реле, переключатели, пускатели производства OMRON (Япония), Schneider (Франция) и других компаний;
• Проводка станка и его силовая цепь защищены от перегрузки по току и короткого замыкания для обеспечения безопасности оборудования и персонала;
• Конструкция электрической системы полностью соответствует современным международным стандартам.

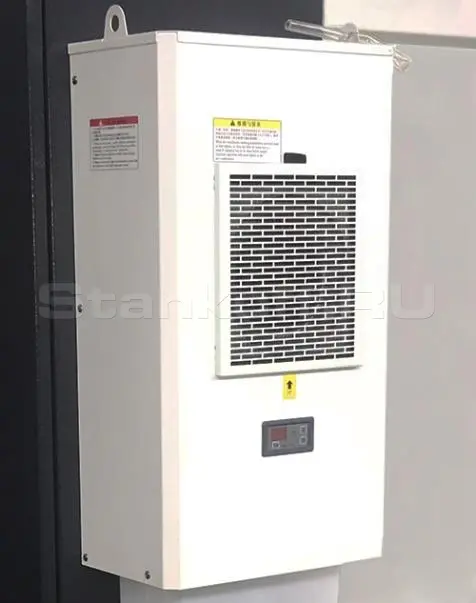

Кондиционер электрошкафа
• Наиболее эффективное решение для охлаждения электрических компонентов станка;
• Позволяет эксплуатировать оборудование круглосуточно без необходимости выключать станок для охлаждения электрошкафа, а также при значительном превышении температурных норм эксплуатации;
• Повышает ресурс электрических компонентов за счет их работы в прохладном воздухе;
• Возможность настраивать требуемую температуру и режим работы;
• Фильтрация поступающего воздуха исключает запыленность внутри электрошкафа.
• Позволяет эксплуатировать оборудование круглосуточно без необходимости выключать станок для охлаждения электрошкафа, а также при значительном превышении температурных норм эксплуатации;
• Повышает ресурс электрических компонентов за счет их работы в прохладном воздухе;
• Возможность настраивать требуемую температуру и режим работы;
• Фильтрация поступающего воздуха исключает запыленность внутри электрошкафа.
Полная кабинетная защита
• Полностью закрытая рабочая зона с защитными устройствами;
• Большеразмерные раздвижные двери с бронированным стеклом, перемещающиеся по линейным направляющим;
• Смотровые окна по бокам рабочей зоны;
• Максимальная защита персонала;
• Защита от попадания внутрь станка пыли, влаги и посторонних предметов.
• Большеразмерные раздвижные двери с бронированным стеклом, перемещающиеся по линейным направляющим;
• Смотровые окна по бокам рабочей зоны;
• Максимальная защита персонала;
• Защита от попадания внутрь станка пыли, влаги и посторонних предметов.
Замок дверей рабочей зоны
• Работает по принципу концевого выключателя;
• Автоматическая блокировка дверей во время обработки;
• Снижает риски травм среди персонала;
• Соответствует нормам техники безопасности предприятий.
• Автоматическая блокировка дверей во время обработки;
• Снижает риски травм среди персонала;
• Соответствует нормам техники безопасности предприятий.
Комплект обслуживающего инструмента
• Содержит необходимый инструмент для наладки и технического обслуживания станка;
• Прочный пластиковый ящик для инструмента.
• Прочный пластиковый ящик для инструмента.
Комплект технической документации
• Оригинальные руководства по эксплуатации станка;
• Паспорт точности и упаковочный лист;
• Оригинальные руководства по работе с системой ЧПУ;
• Руководство по эксплуатации станка на русском языке;
• USB флеш-карта с электронными руководствами к системе ЧПУ на русском языке.
• Паспорт точности и упаковочный лист;
• Оригинальные руководства по работе с системой ЧПУ;
• Руководство по эксплуатации станка на русском языке;
• USB флеш-карта с электронными руководствами к системе ЧПУ на русском языке.
Чертеж станка и рабочей зоны
График мощности и крутящего момента
Характеристики
| Основные характеристики | |
| Размер стола (ДхШ), мм | 630х630 |
| Тип крепления заготовок | Стол с Т-пазами |
| Количество паллет | 2 |
| Тип привода стола | С прямым приводом |
| Минимальный угол индексации, ° | 1 |
| Время индексации стола на угол 90°, с | 1,7 |
| Время смены паллет, с | 12 |
| Расстояние от торца шпинделя до поверхности стола, мм | 80 - 980 |
| Расстояние от торца шпинделя до центра стола, мм | 200 - 1100 |
| Максимальный вес обрабатываемой заготовки, кг | 1300 |
| Шпиндель | |
| Максимальное число оборотов шпинделя, об/мин | 8000 |
| Тип привода шпинделя | Шпиндель-мотор |
| Конец шпинделя | BT50 |
| Максимальный крутящий момент шпинделя, Нм | 301 |
| Перемещения и подачи | |
| Перемещение по оси Х / Y / Z, мм | 1050 / 900 / 900 |
| Скорость рабочей подачи по осям Х, Y, Z, мм/мин | 20 000 |
| Скорость быстрого хода по осям Х, Y, Z, мм/мин | 54 000 |
| Точность | |
| Повторяемость, мм | 0,005 |
| Позиционирование, мм | 0,008 |
| Магазин инструмента | |
| Количество инструмента, шт | 60 |
| Максимальный диаметр / длина инструмента, мм | 115 (270)/500 |
| Максимальная масса инструмента, кг | 25 |
| Время смены инструмента, с | 2 |
| Электрические характеристики | |
| Общая потребляемая мощность, кВт | 40 |
| Мощность двигателя шпинделя (продолж./30 мин), кВт | 18,5/22 |
| Система ЧПУ | Fanuc 31i |
| Габаритные размеры | |
| Длина станка, мм | 5145 |
| Ширина станка, мм | 3340 |
| Высота станка, мм | 3350 |
| Масса станка, кг | 18 000 |
Пока нет отзывов об этом товаре. Будьте первым.
Оставить свой отзыв
Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!
Вопросов пока нет. Будьте первым!
Задать вопрос
Выполненные проекты и статьи о MDH65
Есть вопросы по MDH65?
Предыдущий товар
Горизонтальный обрабатывающий центр KHL80TS
Следующий товар
Горизонтальный многофункциональный обрабатывающий центр с ЧПУ PRATIC PW-CNC8050A
Рекомендуют пользователи
PRATIC (Китай)
- Тип направляющих
- качения
- Тип направляющих
- качения
Горизонтальный фрезерный обрабатывающий центр HMC630
Под заказ • от 30 дней
- Тип направляющих
- линейные
- Макс. мощность двигателя
- 15/18,5 кВт (л.с.)
