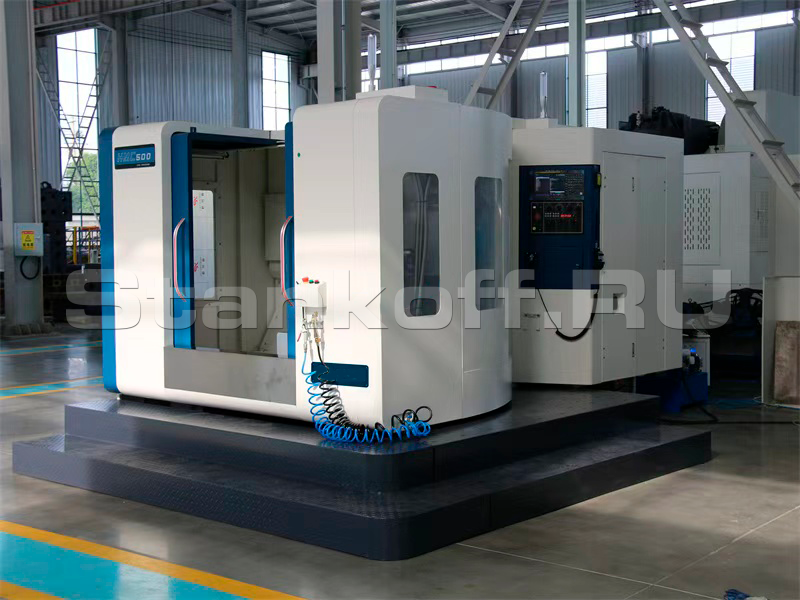

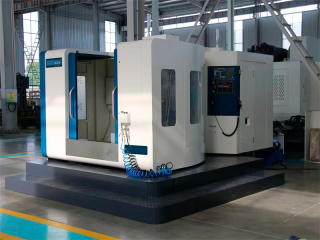

Горизонтальный фрезерный обрабатывающий центр HMC630
Краткие характеристики
Артикул
HMC630
| Размер стола, мм | 630×630 |
| Перемещение по оси X, мм | 1050 |
| Перемещение по оси Z, мм | 900 |
| Перемещение по оси Y, мм | 750 |
| Расстояние от центра шпинделя до поверхности стола, мм | 120-870 |
| Расстояние от торца шпинделя до центра стола, мм | 130-1030 |
| Количество столов, шт | 1 |
| Т-пазы, мм | 5-22×125 |
| Максимальная нагрузка на стол, кг | 800 |
| Индексация стола, ° | 1°×360 |
| Максимальная скорость стола, об/мин | 10 |
| Мощность главного двигателя, кВт | 15/18,5 |
| Конус шпинделя | BT50-190 |
| Максимальная скорость шпинделя, об/мин | 6000 |
| Скорость рабочей подачи, мм/мин | 1-10000 |
| Скорость быстрого хода, м/мин | 36/20/24 |
| Инструментальный магазин | Arm30 |
| Максимальный диаметр инструмента, мм | 112/200 |
| Максимальная длина инструмента, мм | 350 |
| Максимальный вес инструмента, кг | 18 |
| Время смены инструмента (инструмент-инструмент), сек | 2,5 |
| Точность позиционирования осей X,Y,Z, мм | 0,012 |
| Точность повторного позиционирования осей X,Y,Z, мм | 0,008 |
| Точность позиционирования оси B, ″ | 12 |
| Точность повторного позиционирования оси B, ″ | 6 |
| Вес станка, кг | 12000 |
| Габаритные размеры (Д×Ш×В), мм | 4850×3600×3200 |
Конструктив
Станок предназначен для высокоточной обработки сложных деталей в автоматическом режиме.
Стандартная комплектация

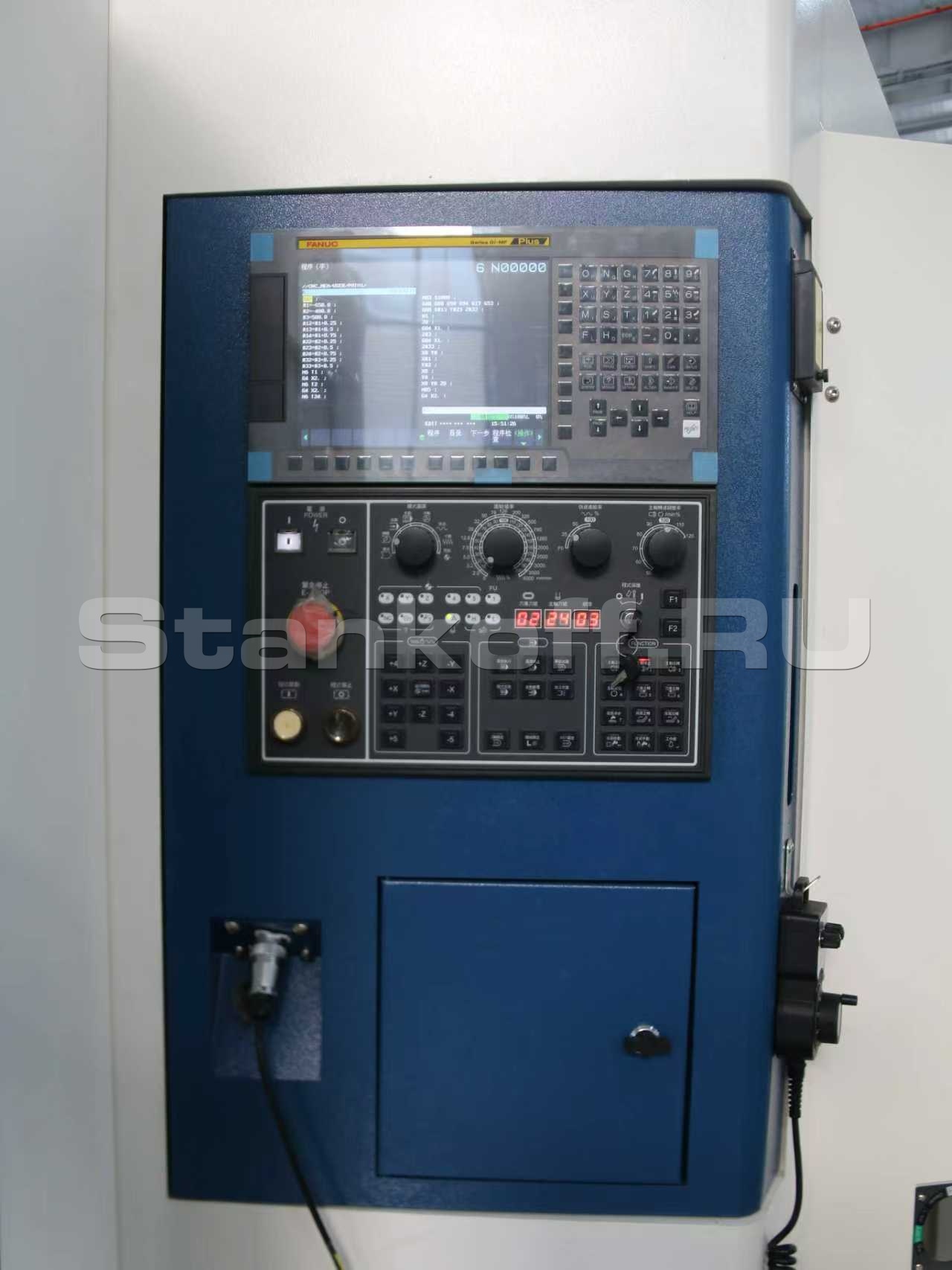

- Система ЧПУ Fanuc 0i MF (5);
- 3-осевые линейные направляющие;

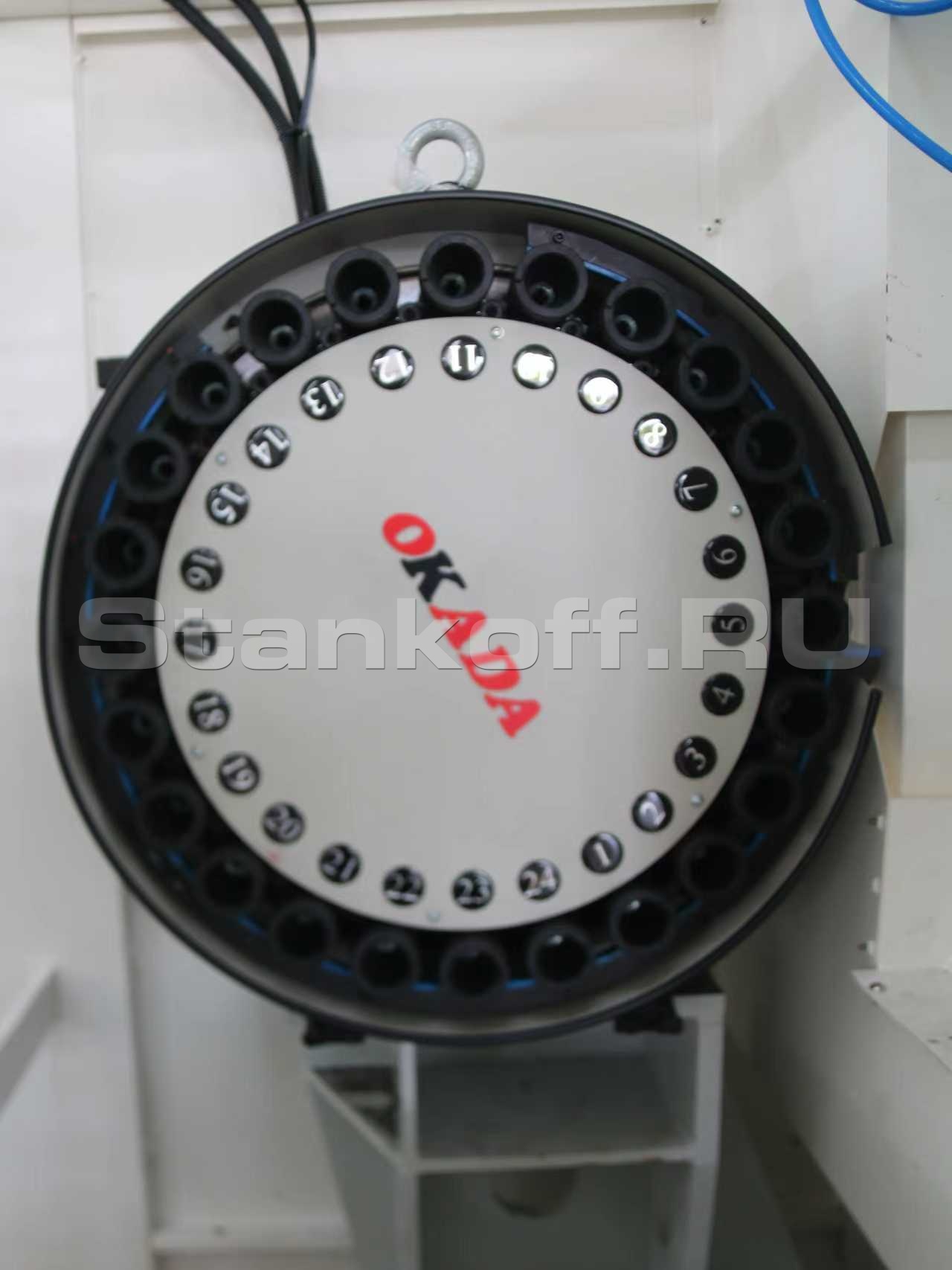

- 30-позиционный магазин инструментов рычажного типа;

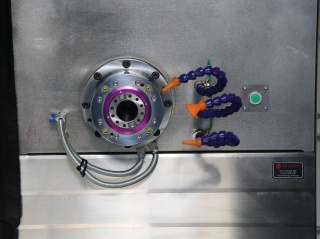

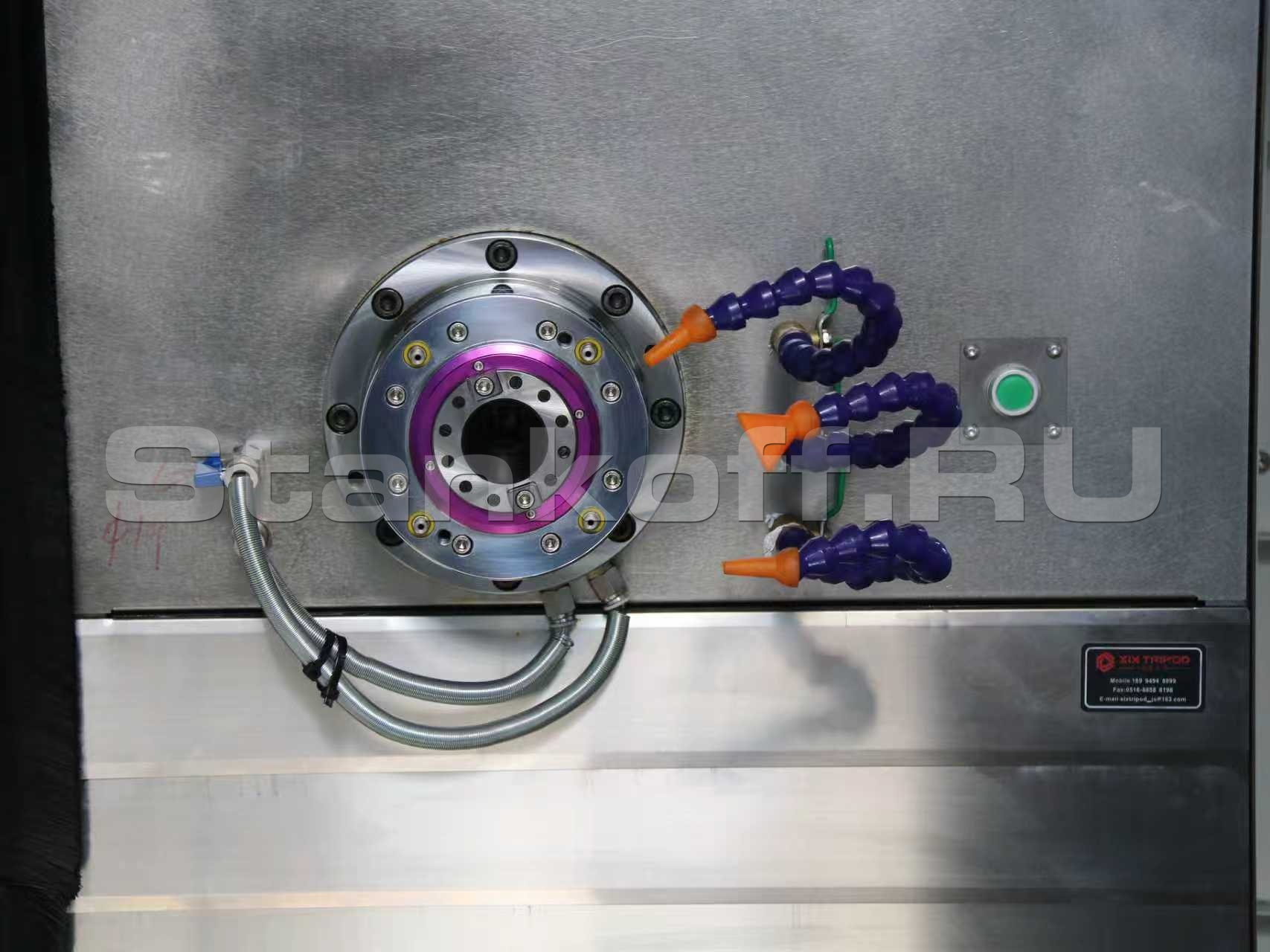

- Шпиндель BT50, 6000 об/мин;
- 2 спиральных и 1 цепной конвейер для удаления стружки;

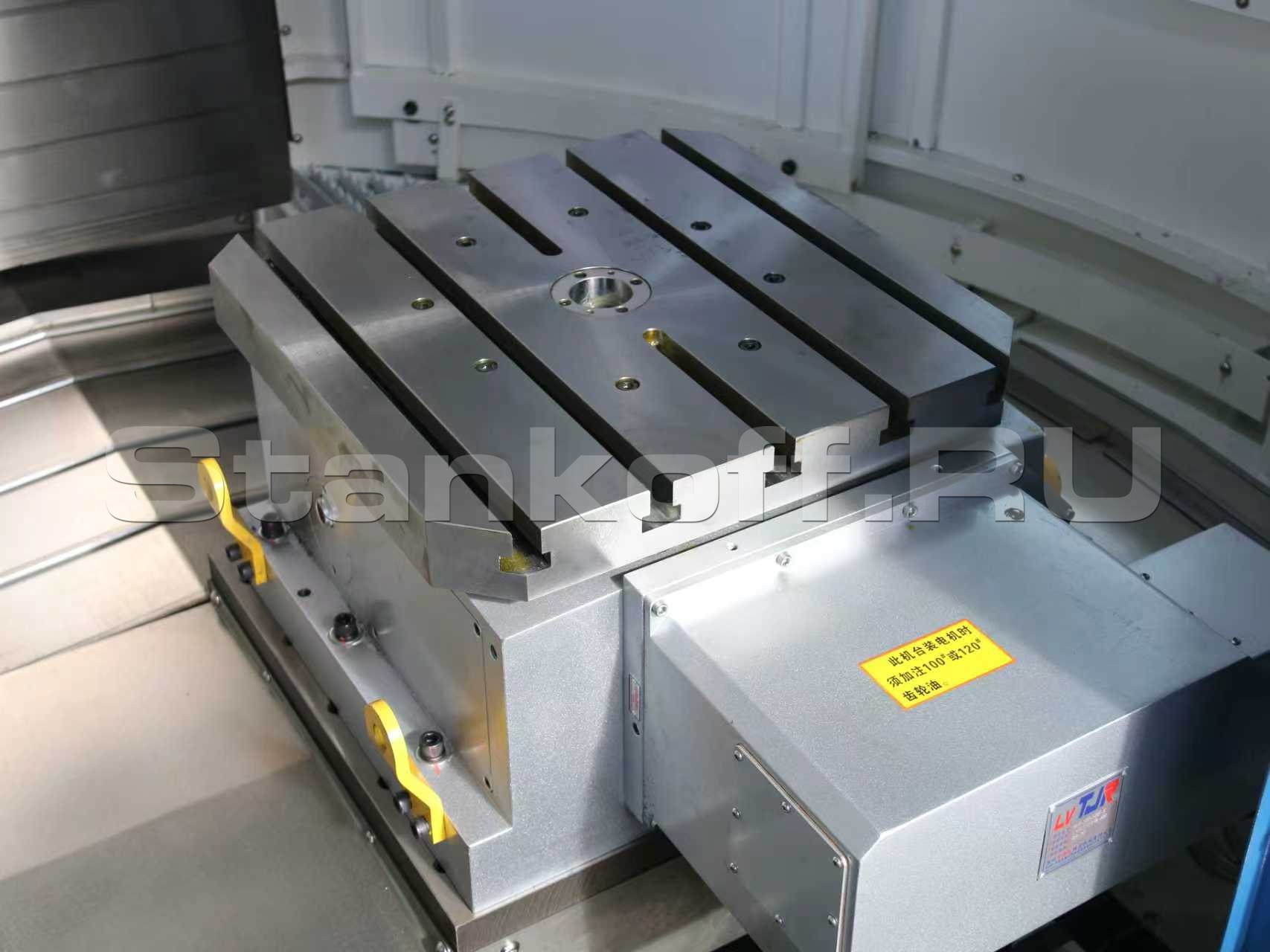

- Односторонний поворотный стол с дискретностью 1 градус;
- Полное защитное ограждение.
Опции
- Уловитель масляного тумана;
- Измеритель инструмента Renishaw TS-27R;
- Измеритель заготовок Renishaw OMP60;
- 30-позиционный цепной магазин инструментов;
- Подача охлаждающей жидкости через шпиндель.
Характеристики
| Размер стола, мм | 630×630 |
| Перемещение по оси X, мм | 1050 |
| Перемещение по оси Z, мм | 900 |
| Перемещение по оси Y, мм | 750 |
| Расстояние от центра шпинделя до поверхности стола, мм | 120-870 |
| Расстояние от торца шпинделя до центра стола, мм | 130-1030 |
| Количество столов, шт | 1 |
| Т-пазы, мм | 5-22×125 |
| Максимальная нагрузка на стол, кг | 800 |
| Индексация стола, ° | 1°×360 |
| Максимальная скорость стола, об/мин | 10 |
| Мощность главного двигателя, кВт | 15/18,5 |
| Конус шпинделя | BT50-190 |
| Максимальная скорость шпинделя, об/мин | 6000 |
| Скорость рабочей подачи, мм/мин | 1-10000 |
| Скорость быстрого хода, м/мин | 36/20/24 |
| Инструментальный магазин | Arm30 |
| Максимальный диаметр инструмента, мм | 112/200 |
| Максимальная длина инструмента, мм | 350 |
| Максимальный вес инструмента, кг | 18 |
| Время смены инструмента (инструмент-инструмент), сек | 2,5 |
| Точность позиционирования осей X,Y,Z, мм | 0,012 |
| Точность повторного позиционирования осей X,Y,Z, мм | 0,008 |
| Точность позиционирования оси B, ″ | 12 |
| Точность повторного позиционирования оси B, ″ | 6 |
| Вес станка, кг | 12000 |
| Габаритные размеры (Д×Ш×В), мм | 4850×3600×3200 |
