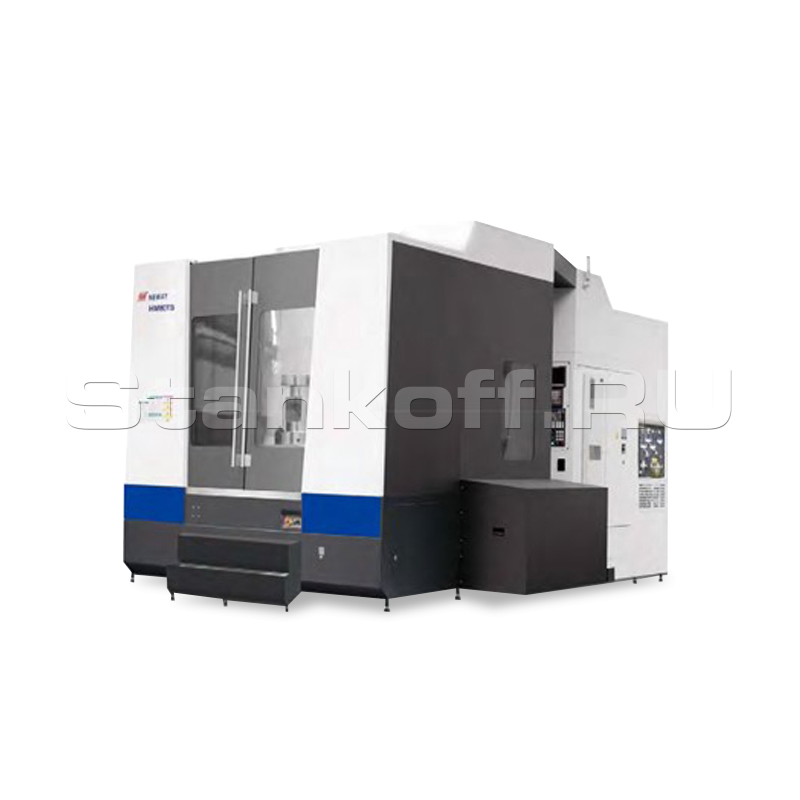

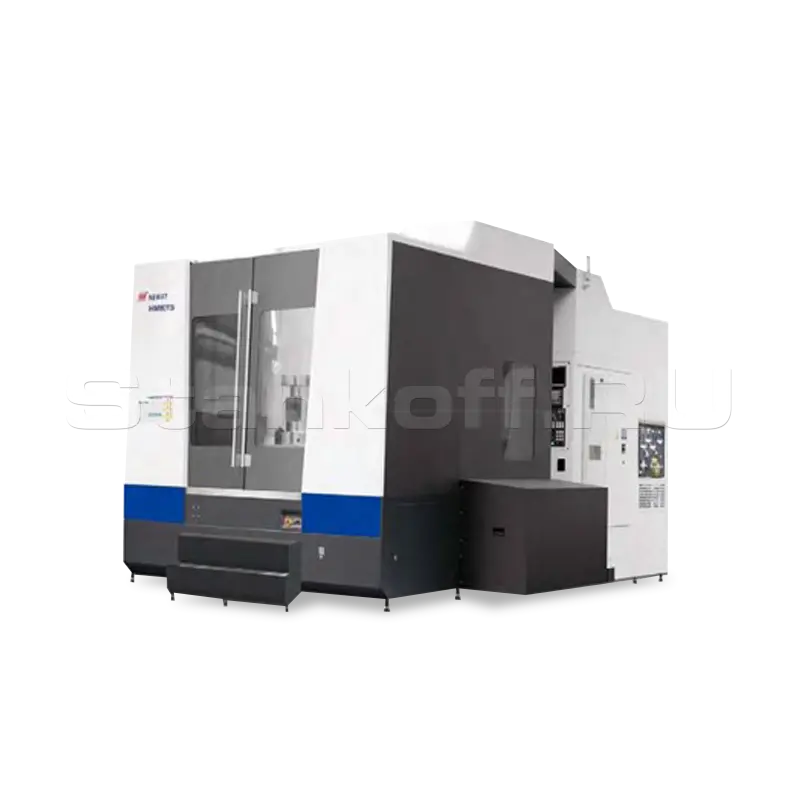

Горизонтальный обрабатывающий центр KHL80TS

Name: Горизонтальный обрабатывающий центр KHL80TS
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул KHL80TS

ЧПУ	Fanuc oi-MF Plus (5)
Перемещения
Перемещения по оси X, мм	1400
Перемещения по оси Y, мм	1050
Перемещения по оси Z, мм	1050
Расстояние от торца шпинделя до центра рабочего стола, мм	120–1170
Расстояние от центра шпинделя до поверхности рабочего стола, мм	250–1300
Рабочий стол
Количество паллет, шт.	1
Индексация стола, °	1°х360
Размер стола, мм	800х800
Макс. нагрузка на стол, кг	1600
Т-пазы, мм	5х22х160
Макс. диаметр устанавливаемой заготовки, кг	1300
Шпиндель
Тип	ZF-редуктор
Конус шпинделя	ВТ50
Мощность шпинделя, кВт	15/18,5
Макс.частота вращения шпинделя, об/мин.	20–4500
Жесткое нарезание резьбы	Да
Система подачи
X/Y/Z быстрые перемещения, мм/мин.	16/16/16
Рабочие подачи, мм/мин.	1-10 000
Мощность по осям X/Y/Z, кВт	7/7/7
Автоматический магазин инструмента
АТС Тип	Цепного типа
АТС Конус	ВТ50
Количество инструментов	40
Макс.диаметр инструмента, мм	∅125 (∅250 при свободных соседних поз.)
Макс.длина инструмента, мм	400
Макс.вес инструмента, кг	25
Время смены инструмента, сек.	4,75
Размер машины
Площадь оборудования, мм	6290х5450
Высота станка, мм	4180
Вес оборудования, тонн	20

Все характеристики

Модели серии

Все товары

KHL63TD

Оставьте запрос

Отправим цену, условия и сроки поставки

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Равиль Камалутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Высокопроизводительный и точный станок, предназначенный для выполнения сложных операций по металлообработке. Он оснащен передовой системой ЧПУ Fanuc oi-MF Plus и рядом других высококачественных компонентов, обеспечивающих его надежность и эффективность. Данное оборудование широко используется в машиностроении, аэрокосмической промышленности, энергетике и других отраслях, где требуется высокая точность и надежность обработки.

Отличительные особенности

Т-образная конструкция и наличие полноподвижной колонны обеспечивают высокую жёсткость и прочность станка;
Шпиндель расположен в центре колонны, обеспечивает оптимальную симметрию и равномерное распределение нагрузок по всем осям оборудования;
Система числового программного управления (ЧПУ) FANUC является самой популярной в мире. Она отличается высокой стабильностью и эффективно контролирует качество производства, обеспечивая точность обработки;
Станок с дополнительными кольцевыми рёбрами жёсткости имеет большой вес, что позволяет ему выдерживать высокую мощность и крутящий момент;
ZF–редуктор.

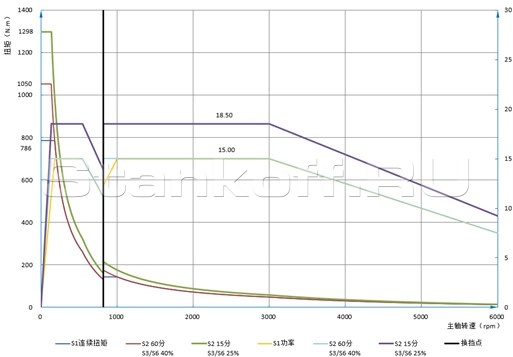

Диаграмма мощности и крутящего момента шпинделя

Конструктивные особенности

Колонная конструкция

Рамная конструкция с двумя колоннами. Она обладает повышенной устойчивостью к крутящим нагрузкам. Толщина стенки литья составляет 200 мм.

Компоновка станка

Компактная и жесткая конструкция с оптимизированной компоновкой.

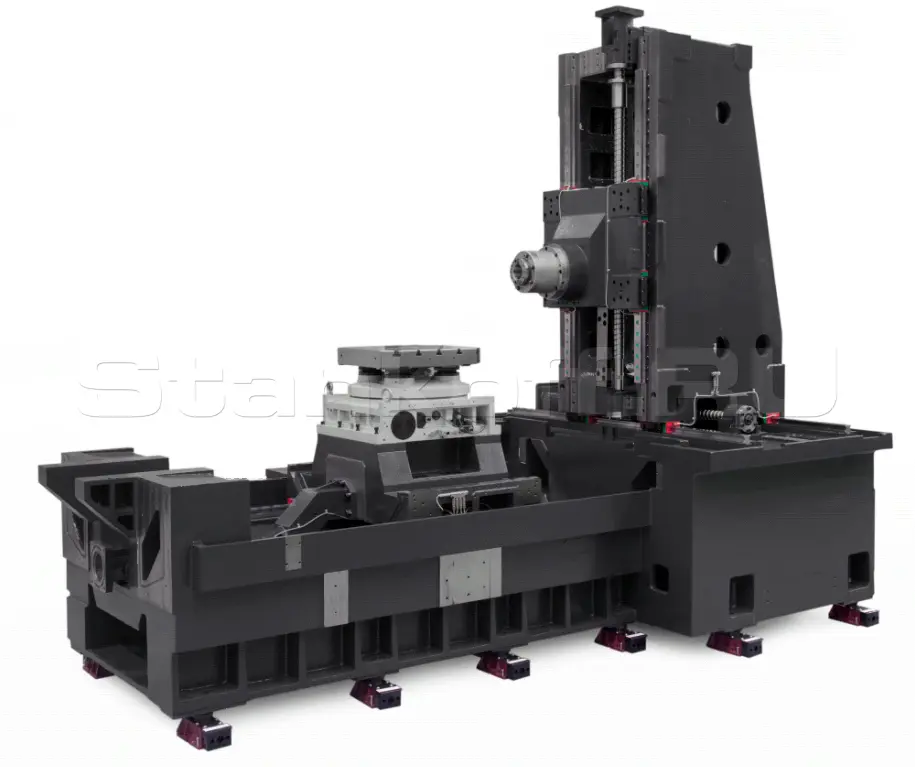

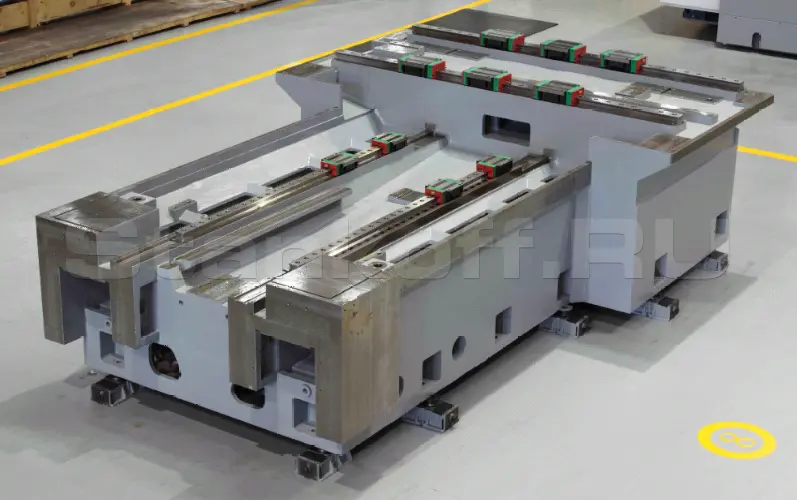

Станина

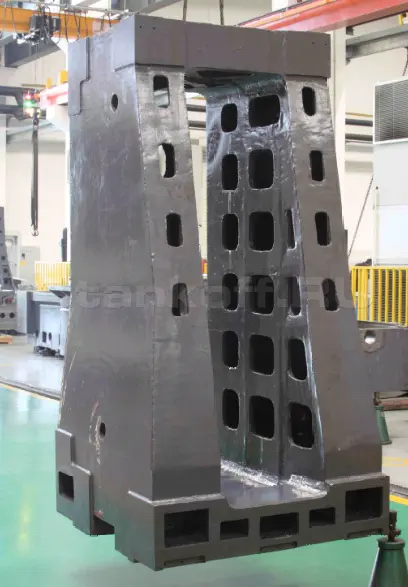

Станок имеет прочную и точную цельнолитую Т-образную станину. Конструкция оборудования разработана с использованием анализа метода конечных элементов, обеспечивая необходимую сохранность статичности и динамической жёсткости.
Для дополнительной твердости и устойчивости узлы станка заполнены виброгасящим материалом.
Вес станины составляет около 10 тонн.
Расстояние между направляющими по осям X, Y и Z составляет 800 мм, 600 мм и 650 мм соответственно.

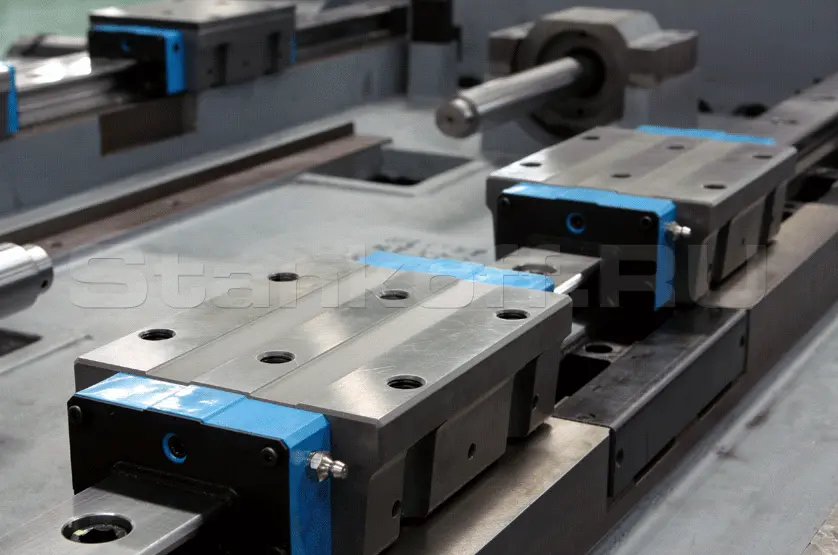

Направляющие

По осям X, Y, Z установлены роликовые направляющие усиленной конструкции от HIWIN (Тайвань). Прямые роликовые направляющие оснащены сепараторами, которые увеличивают срок службы в 2-4 раза и позволяют выдерживать более высокие нагрузки. Кроме того, роликовые направляющие имеют функцию самосмазывания.

Шпиндель

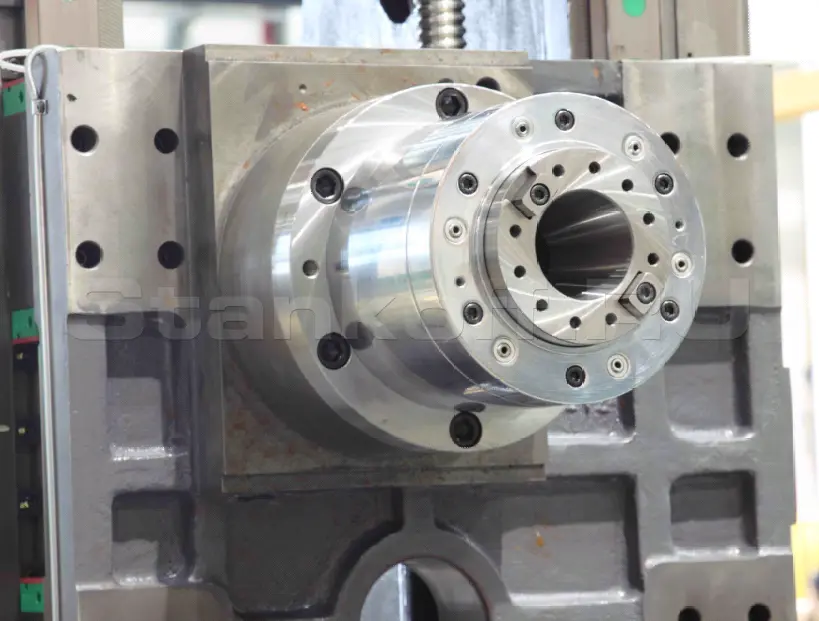

Оснащён современной системой термокомпенсации, которая повышает точность работы станка.
Охлаждение шпинделя происходит за счёт масла с постоянной температурой, что обеспечивает низкую тепловую деформацию.
В стандартной комплектации установлен редуктор, изготовленный ведущим немецким производителем ZF.
Мощность шпинделя составляет 22/26 кВт, скорость вращения — 4500 оборотов в минуту, а крутящий момент — 770/910 Нм.

Механизм подачи

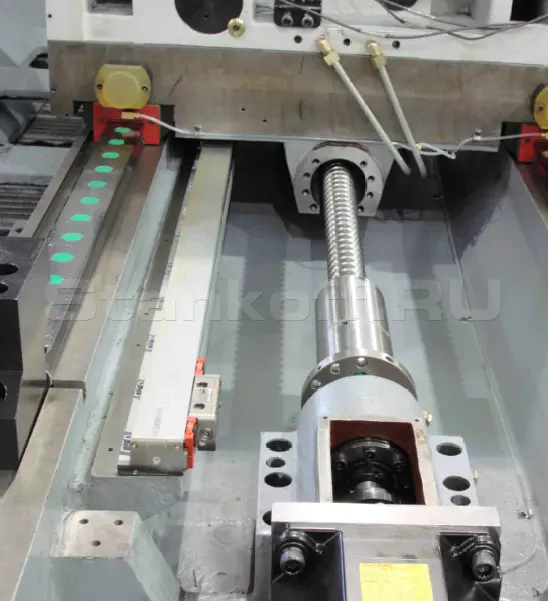

Для всех осей используются высокоточные роликовые ШВП с подшипниками от японской компании NSK.
Это обеспечивает высокую точность:
• Точность позиционирования ±0,004 мм;
• Повторяемость ±0,002 мм.
Диаметр ШВП одинаков для всех осей и составляет ф50мм, а шаг — 20мм.
Количество кареток по осям:
• X - 6 шт.;
• Y - 4 шт.;
• Z - 4 шт.

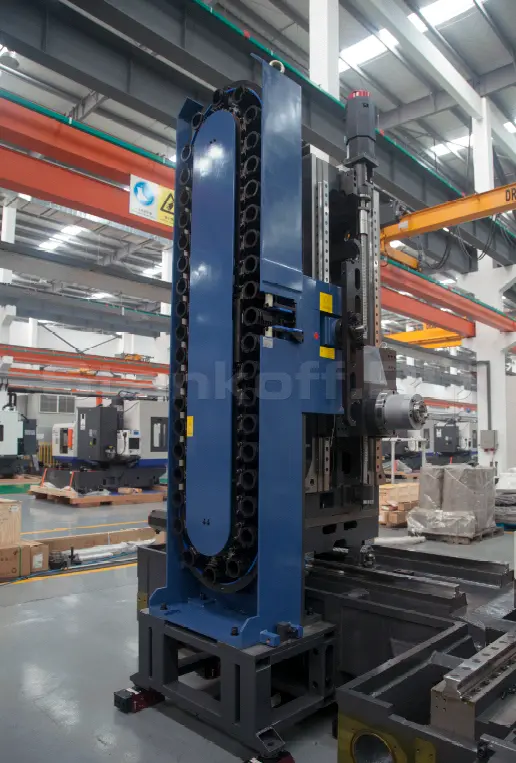

Инструментальный магазин

На станке установлено автоматическое устройство смены инструмента на 40 позиции (произведено в Тайване). Максимальный вес устанавливаемого инструмента не должен превышать 35 кг.
Если соседние позиции свободны, то диаметр инструмента может быть 250 мм. Если же соседние позиции заняты, то диаметр инструмента может быть только 125 мм.
Длина инструмента – 500мм.

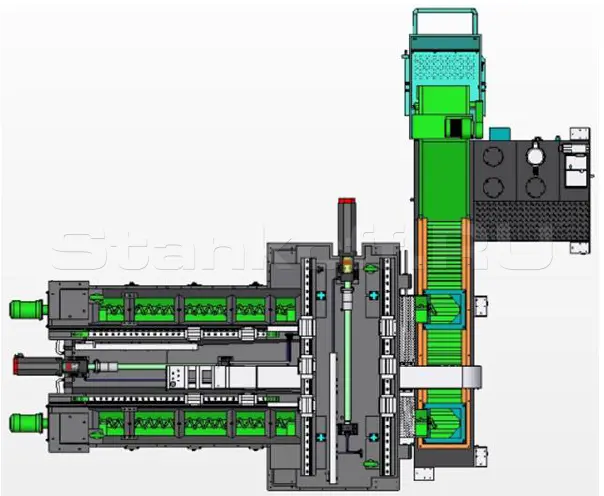

Система очистки станка от стружки

В стандартной комплектации оборудование оснащено двумя шнеками, расположенными вдоль оси Z, а также ленточным конвейером с тележкой для сбора стружки. Ленточный конвейер включает маслоотделитель, который очищает смазочно-охлаждающую жидкость (СОЖ) от примесей.

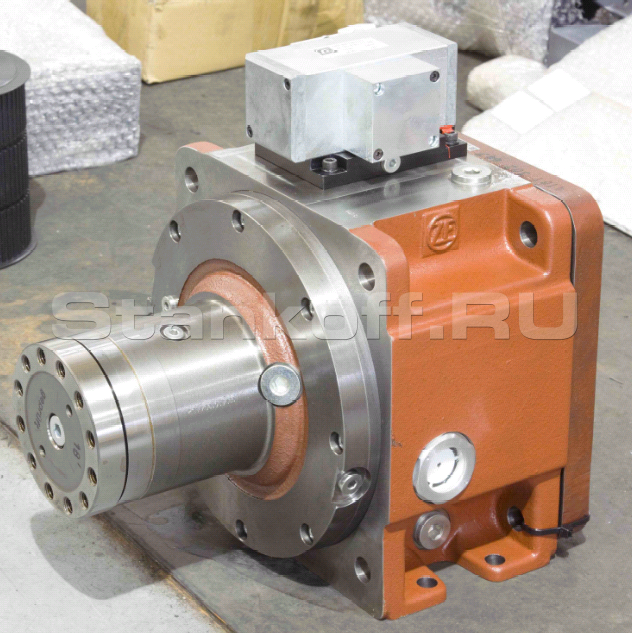

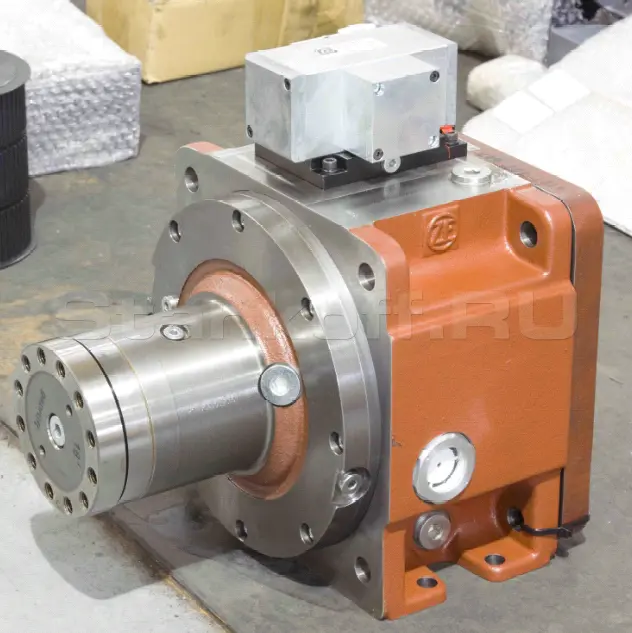

ZF–редуктор

Предназначен для увеличения крутящего момента при работе с большими объёмами материала (производство Германия). Отличается высокой надёжностью и точностью.
Конструкция планетарного типа, масляное охлаждение, высокая надёжность шестерен.

Стандартная комплектация

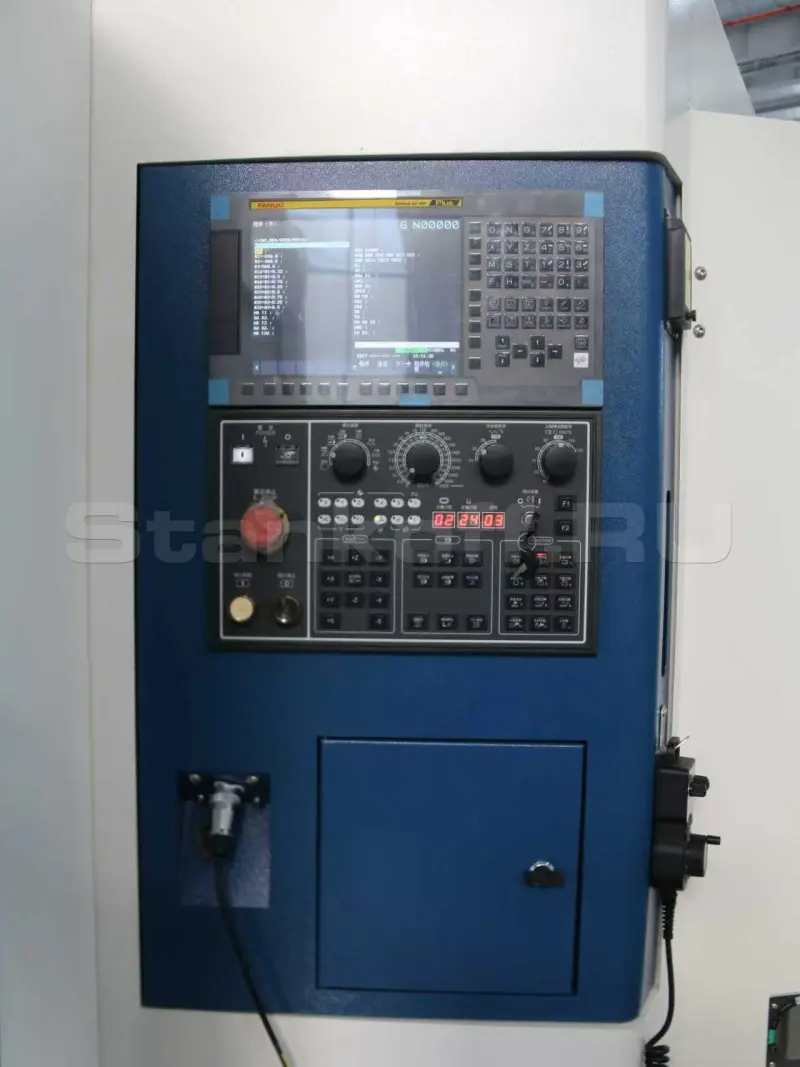

Система ЧПУ Fanuc oi–MF Plus (5);
MPG пульт;
Автоматическое устройство смены инструмента на 40 позиций (тип – рука), производство Тайвань;
Транспортер для удаления стружки с тележкой;
Автоматическая система смазки;
Индексация рабочего стола 1°;
Система охлаждения шпинделя;
Трехцветная сигнальная лампа;
Система подачи воздуха через шпиндель;
Система подачи СОЖ в зону резания;
Пистолет для обдува воздухом рабочей зоны;
Рабочее освещение станка;
Кабинетная защита зоны резания;
ZF редуктор (Германия);
Шпиндель ВТ50 4500 об/мин. производства ROYAL (Тайвань);
ШВП и роликовые линейные направляющие производства INA или TNK (Тайвань);
Телескопическая защита направляющих по осям X/Y/Z;
Электрошкаф с теплообменником;
Инструмент для обслуживания станка;
Инструкция по эксплуатации на русском языке.
