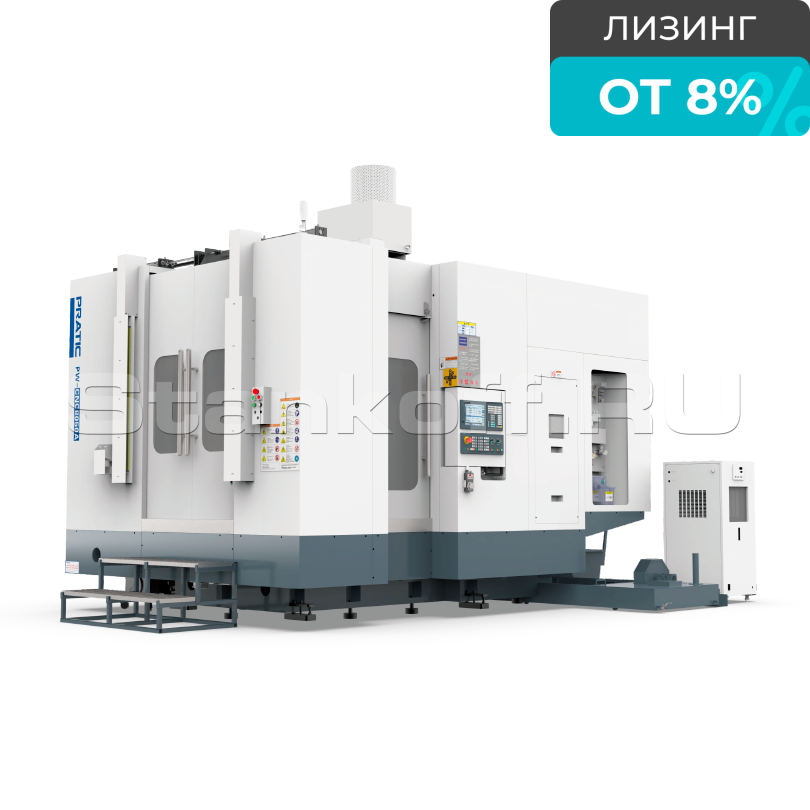

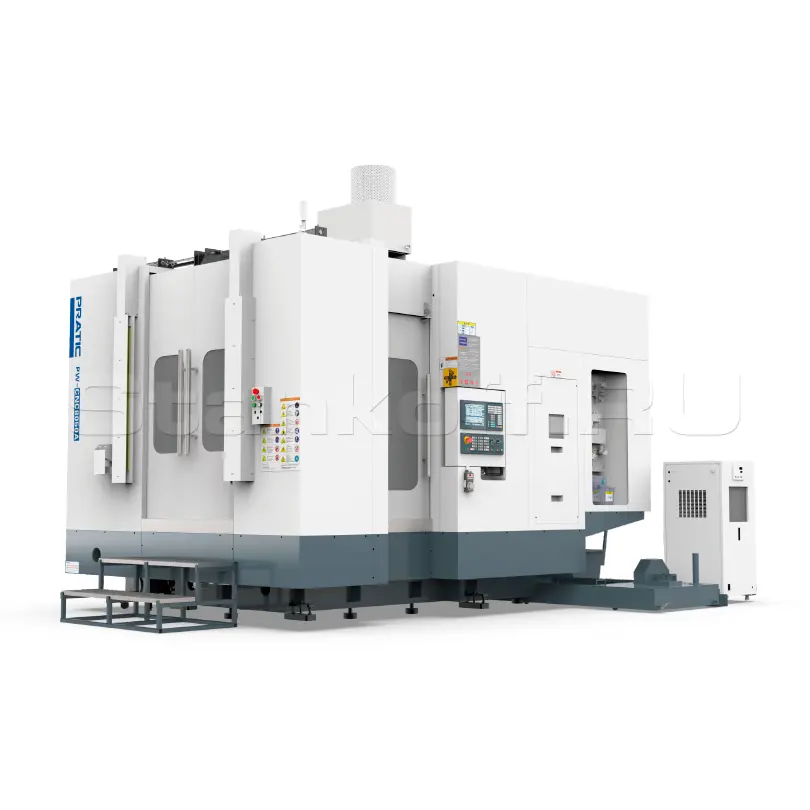

Горизонтальный многофункциональный обрабатывающий центр с ЧПУ PRATIC PW-CNC8050A

Конструктив

Горизонтальный многофункциональный обрабатывающий центр с ЧПУ PRATIC PW-CNC8050A предназначен для фрезерования, сверления, растачивания и нарезания резьбы. Жесткая чугунная конструкция и высокоскоростной шпиндель (до 20000 об/мин) обеспечивают стабильность, высокую точность и мощность при обработке. Оснащён надёжной системой ЧПУ и подходит для автоматизированного производства корпусных и коробчатых деталей, включая компоненты электромобилей, 5G-радиаторов и аккумуляторных блоков.

Преимущества

• Выполнение полной обработки на одном станке с двумя рабочими позициями позволяет заменить традиционную производственную линию из нескольких станков, обеспечивая шестистороннюю обработку за один установ и существенно снижая затраты на оборудование.
• Небольшая занимаемая площадь.
• Лёгкое удаление стружки – gри вертикальной обработке алюминиевая стружка часто забивает глухие отверстия и ухудшает качество. Горизонтальная схема с подачей СОЖ через шпиндель (TSC) эффективно устраняет эту проблему, обеспечивая стабильное удаление стружки и чистую рабочую зону.

Комплектующие

Система управления (828D)	SIEMENS (Германия)
Шпиндель	PRATIC (Китай)
Подшипник (P4)	NACHI / NSK (Япония)
ШВП (C3)	HIWIN / PMI (Тайвань / Япония)
Направляющие (P-класса точности)	HIWIN / PMI (Тайвань / Япония)
Инструментальный магазин	AI MACH / POJU / OKADA (Китай / Тайвань)
Пневмокомпоненты	Air Tac (Тайвань)
Пуск привода	Mitsubishi (Япония)
Бустер шпинделя	POJU / HAOCHENG (Китай / Тайвань)
Электрокомпоненты	Schneider / ELCO (Франция / Китай)

Двойной зажим

---

Высокая точность координации

Сокращение количества перенастроек повышает точность и снижает риск ошибок, позволяя одному оператору обслуживать больше станков и повышая общую производительность.

Высокая рентабельность инвестиций

Центр обеспечивает одновременную обработку и зажим, позволяя непрерывно менять заготовки без остановки. Гибко адаптируется к пробному, мелкосерийному и массовому производству, снижая простои и повышая общую рентабельность инвестиций.

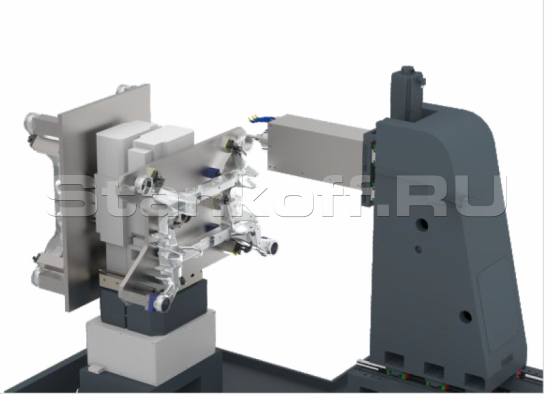

Двойная горизонтальная рабочая зона

Обработка разнонаправленных сложных деталей на одном станке с двойной рабочей зоной и двойным зажимом, при этом станок может выполнять обработку с 3 сторон заготовки после каждого зажима, таким образом, станок может выполнить обработку с 6 сторон.

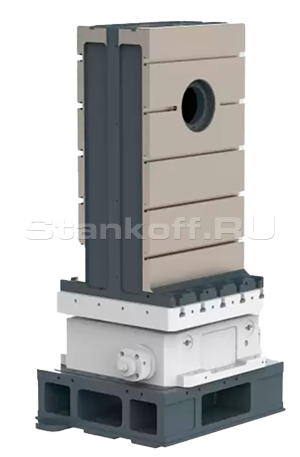

Подвесная конструкция шпиндельной коробки

Станок оснащён неподвижным столом и подвижной колонной, а также наклонным столом по оси X и подвижным по оси Z шпинделем, что обеспечивает высокую жёсткость конструкции.

Конструктивные особенности

---

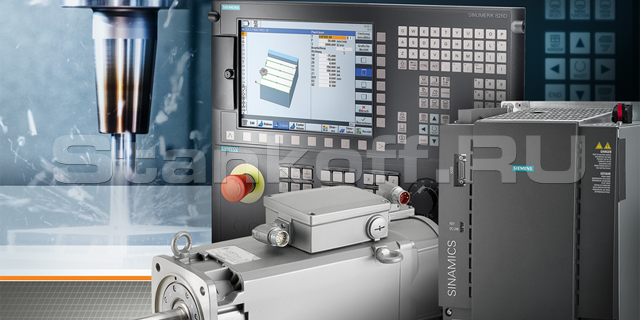

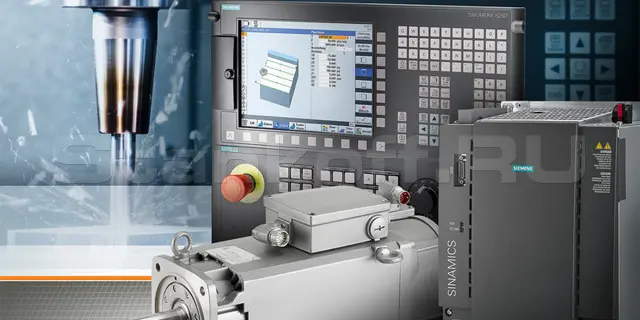

Система ЧПУ SIEMENS SINUMERIK 828D

Обеспечивает высокую стабильность и производительность обработки, поддерживая управление до 8 осей и до 2 каналов обработки одновременно. Время смены кадра может составлять от 1 до 3 мс в зависимости от версии ПО, что обеспечивает быструю реакцию при фрезеровании. Система работает с большим числом инструментов — до 768, и до 1536 режущих кромок, а также имеет до 10 МБ пользовательской памяти. Поддержка до 2 вспомогательных осей и масштабируемость делают SINUMERIK 828D универсальным решением для простых и сложных многоосевых задач, обеспечивая высокую точность, качество поверхности, сокращение времени цикла и минимизацию ошибок при многодетальной обработке.

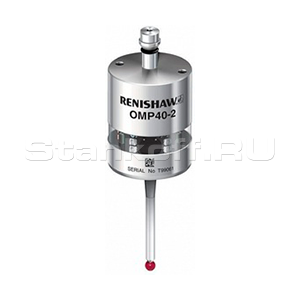

Датчик OMP40 OPT/OPT (LEG)

Компактный контактный 3D-триггер с оптической передачей сигналов для установки заготовок и контроля обработки на средних и больших обрабатывающих центрах. Позволяет сократить время наладки почти на 90%, снизить брак и затраты на крепеж.

Контактный датчик TS27R

Компактная 3D-система наладки инструмента с кабельной передачей сигналов, предназначенная для быстрой проверки длины, диаметра и обнаружения поломки инструментов.

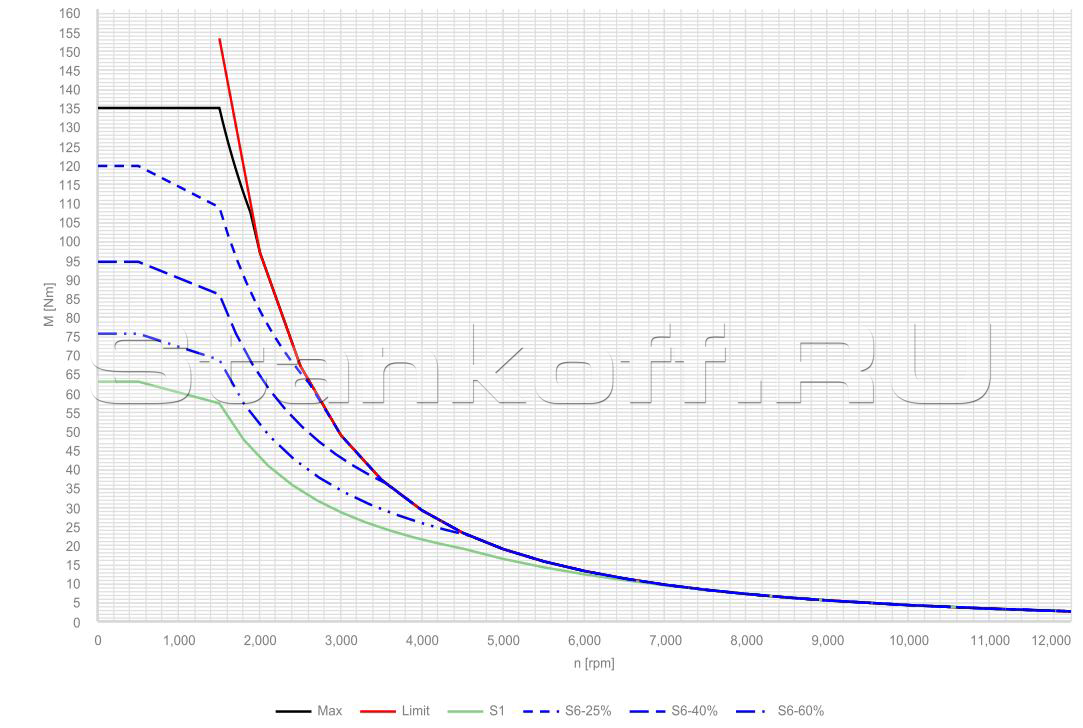

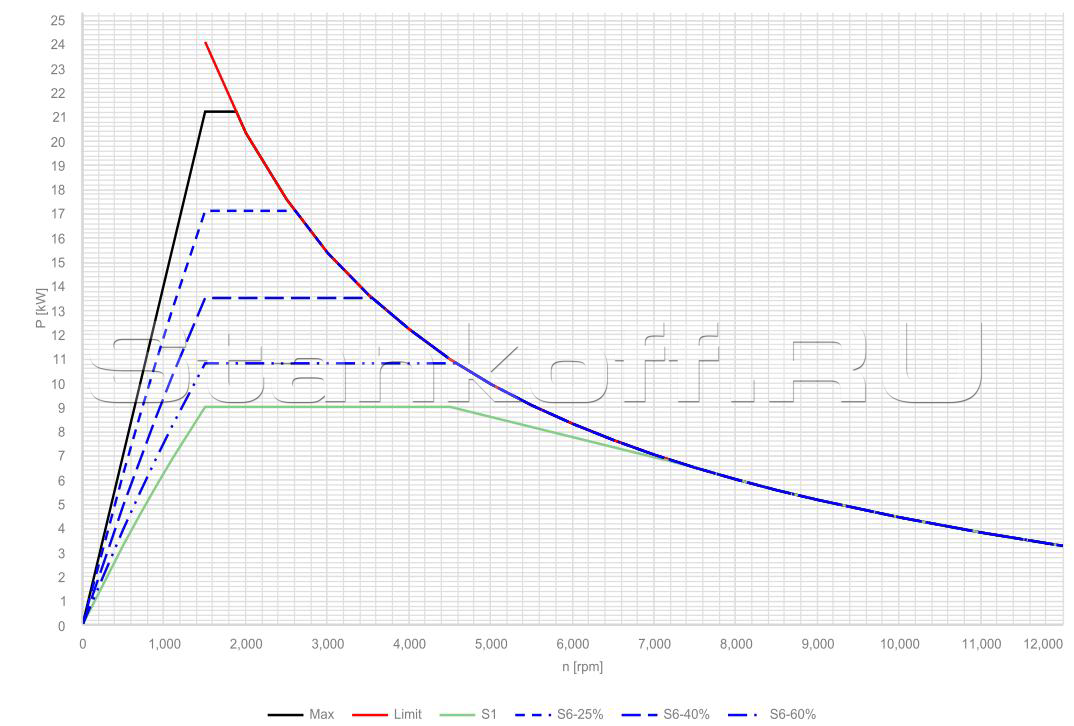

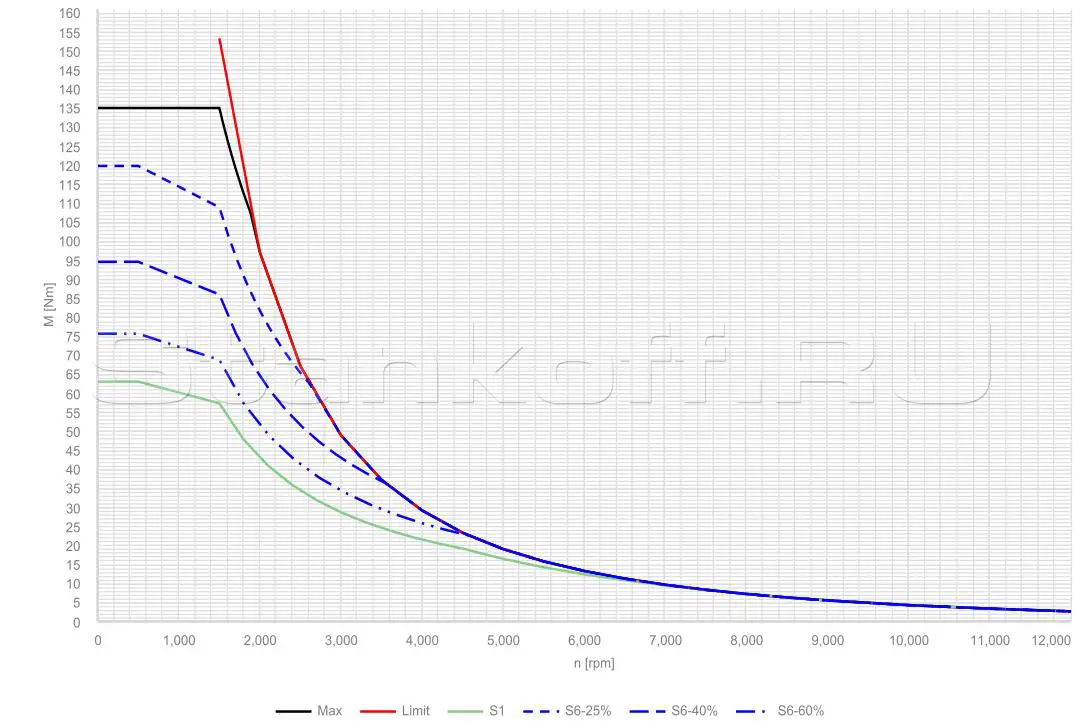

Характеристики шпинделя

Комплектация

• Система ЧПУ SIEMENS 828D;
• Высокопрочный электрический шпиндель;
• Высокопроизводительный серводвигатель по осям X/Y/Z;
• Централизованное смазочное устройство;
• Корпус и подвижные части станка из чугуна HT300;
• Полностью закрытый защитный кожух из листового металла;
• Водоструйная система внешнего охлаждения;
• Инструментальный магазин цепного типа BT40-40T;
• Встроенный операционный шкаф;
• Кондиционер электрошкафа;
• Трехцветная сигнальная лампа;
• Осветительное устройство станка;
• Раздельный маховик;
• Маслоохладитель;
• Тележка с контейнером для сбора стружки;
• Трансформатор на 10 кВт СОЖ, подаваемая через шпиндель 20 бар;
• Гидравлическая станция;
• Система привязки детали Renishaw OMP40;
• Система привязки инструмента Renishaw TS-27R;
• Пистолет для смыва стружки.

Характеристики

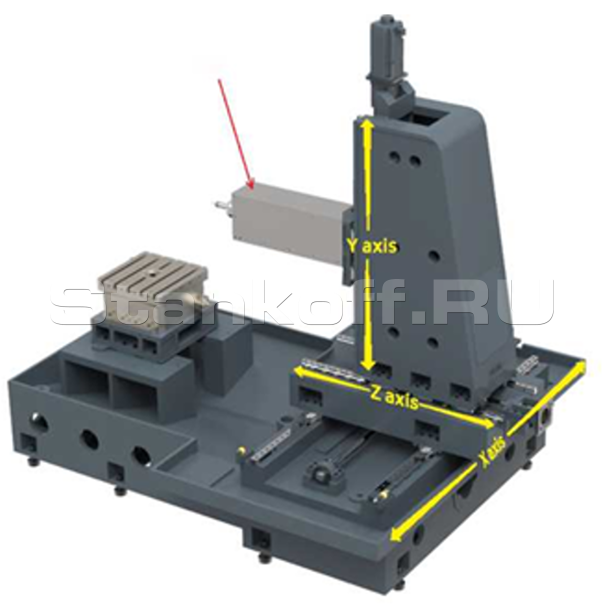

Перемещения
X ось, мм	800
Y ось, мм	800
Z ось, мм	500
Расстояние от центра шпинделя до стола, мм	50 - 850
Расстояние от торца шпинделя до центра стола, мм	200 - 700
Поворотный стол DD 500 (ось B)
Размеры, мм	500 x 500
Грузоподъемность, кг	1 200
Количество/ширина Т-пазов, мм	5 / 18
Расстояние между Т-пазами, мм	100
Точность позиционирования, сек.	15‴
Точность повторного позиционирования, сек.	±2‴
Макс. скорость, об/мин	30
Шпиндель
Макс. скорость, об/мин	12 000
Тип привода	Direct-type
Конус	BT40
Тип установки	горизонтальный
Подачи
Оси	X, Y, Z
Ускоренная, м/мин	40 / 40 / 48
Точность позиционирования, мм	0.02 / 0.02 / 0.015
Точность повторного позиционирования, мм	0.01/500 / 0.01/300 / 0.01/300
Привод
Сервопривод по осям, мощность, кВт	7,7 / 7,7 / 3,1
Крутящий момент, Нм	150 / 150 / 61
Скорость вращения, об/мин	5000 / 5000 / 3000
Сервопривод шпинделя, мощность (S1/S6), кВт	9 / 21,2
Крутящий момент (S1/S6), Нм	57 / 86
Скорость вращения, об/мин	12000
Инструментальный магазин
Тип	Дисковый
Конус	BT40
Вместимость, шт	32
Макс. диаметр/длина/вес по занятых соседних гнездах, мм/кг	Φ70 / 300 / 8
Макс. диаметр при свободных соседних гнездах, мм	Φ140
Время смены инструмента, сек	3
Требования к питанию
Трансформатор, КВа	10
Давление воздуха, МПа	0.6-0.9
Система смазки
Шарико-винтовая пара	автоматическая
Линейные направляющие	автоматическая
Охлаждение
Тип системы	Водоструйная система внешнего охлаждения
Мощность привода, кВт	0.75
Детали защиты
Защита рабочей зоны	закрытая кабинетная защита
Защита направляющих	Телескопическая защита
Рабочие условия
Электропитание	3Φ, 380В, 50Гц
Температура, °C	5-40
Влажность, %	30-75
Вибрация	<0.5G
Габаритные размеры
Длина, мм	5350 + 600
Высота, мм	3000
Ширина, мм	3000
Вес, кг	12500
