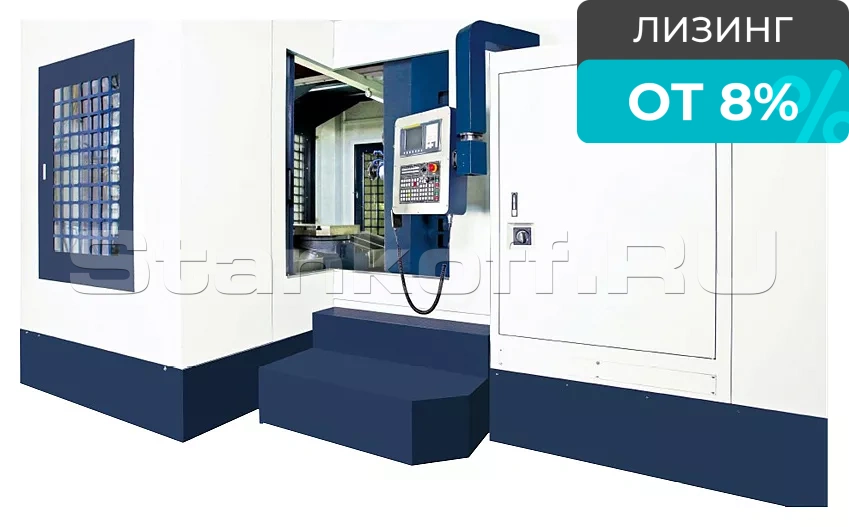

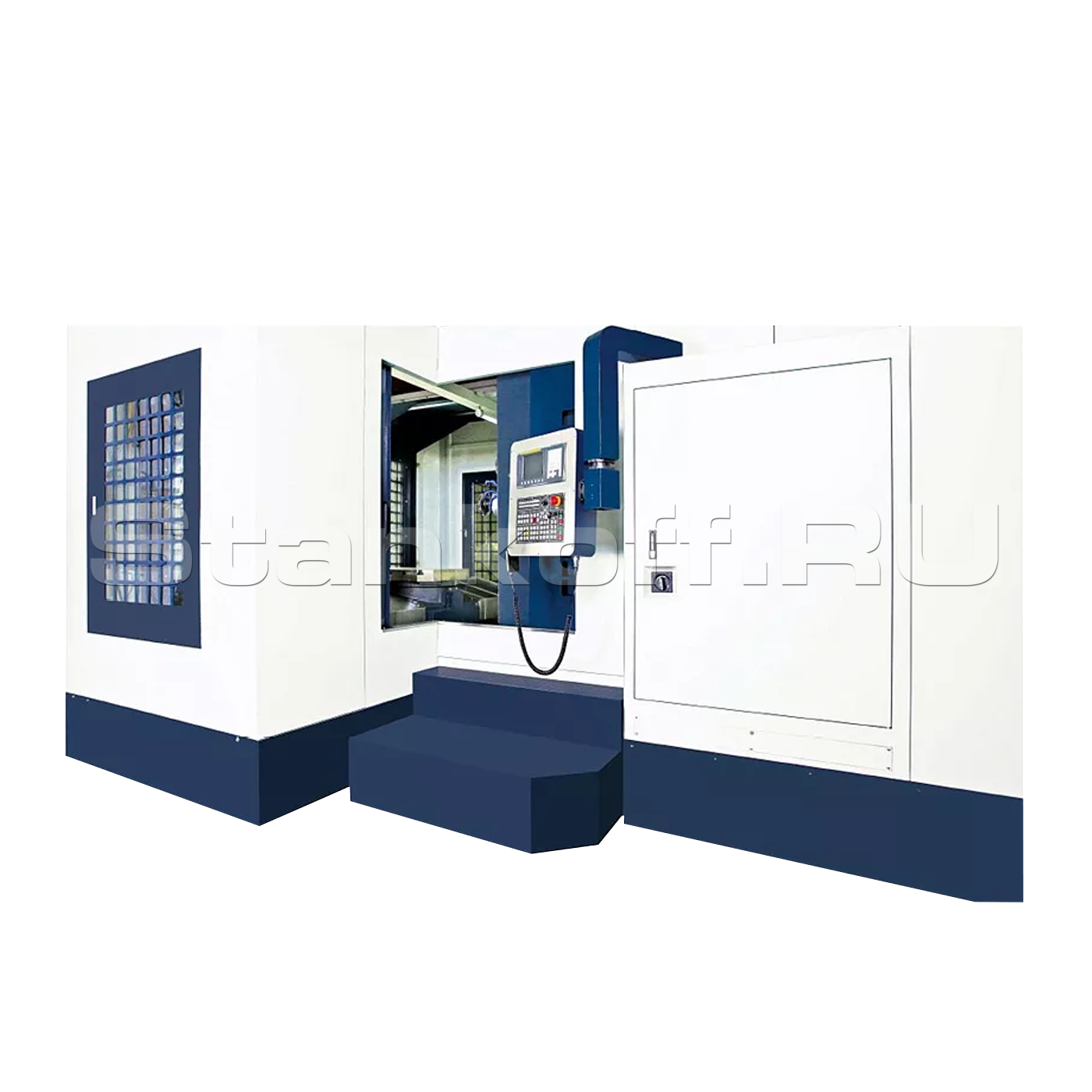

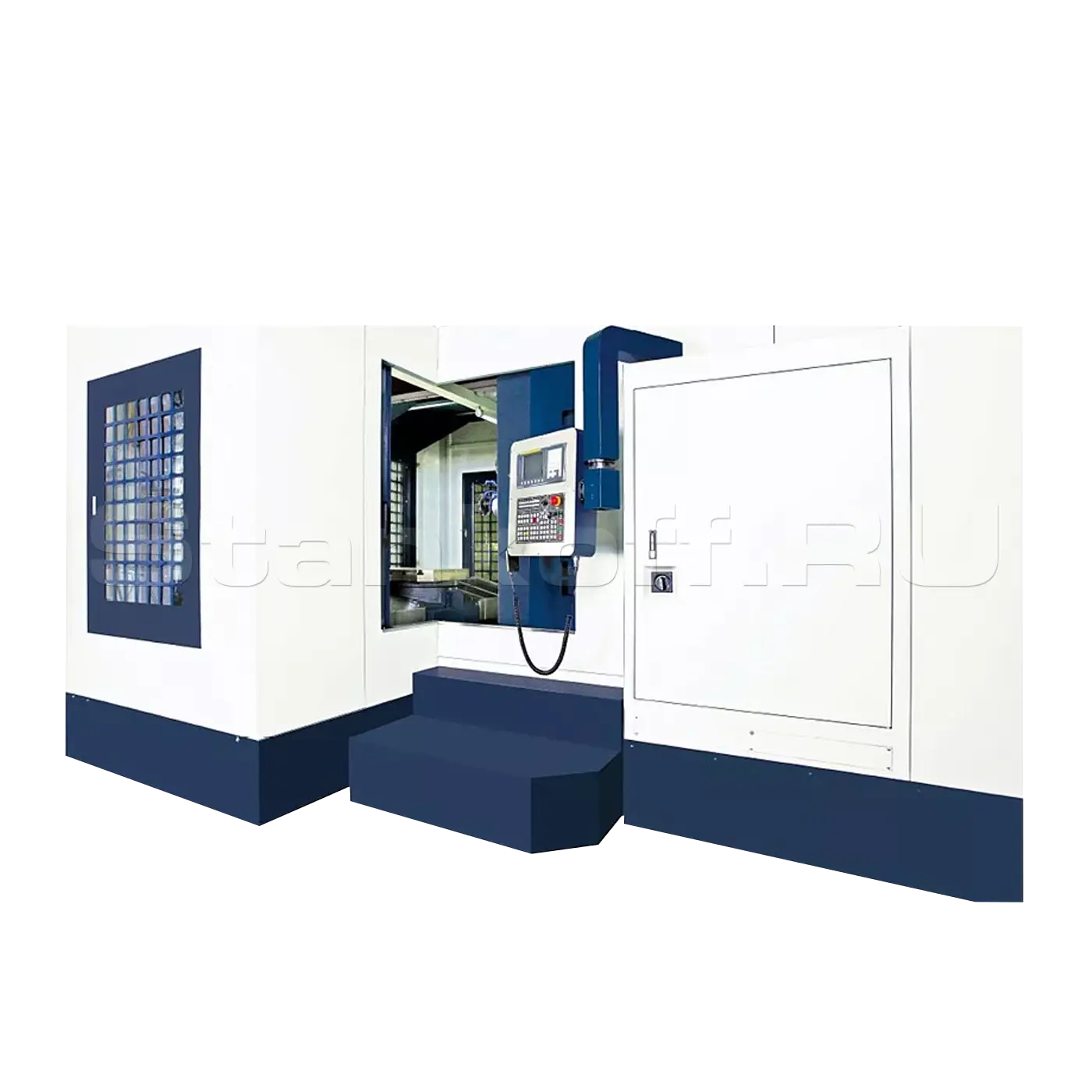

Горизонтально фрезерный обрабатывающий центр MHM-1000

Name: Горизонтально фрезерный обрабатывающий центр MHM-1000
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул MHM-1000

Система ЧПУ	Fanuc 0i-MF PLUS (5)
Размер стола, мм	1000х1000
Максимальная нагрузка, кг	2000
Мощность мотора поворота стола, кВт	3
Максимальная скорость вращения стола, об/мин	11
Тормозное усилие, кг/м	5000
Перемещения
По оси X, мм	1600
По оси Y, мм	1200
По оси Z, мм	1250
Расстояние от центра шпинделя до поверхности стола стола, мм	150-1350
Расстояние от центра стола до поверхности шпинделя, мм	250-1500
Тип направляющих	качения (ролик)
Ширина роликовых направляющих по осям X/Y/Z, мм	55/55/55
Диаметр ШВП, мм	50
Быстрые перемещения (X/Y/Z), м/мин	24/24/24
Скорость подачи (X/Y/Z/ мм/мин	6 000
Точностные параметры
Точность позиционирования, мм	0,012
Повторяемость	0,005
Точность индексации поворотного стола, сек	5 (0,001* опция)
Шпиндель	KENTURN
Конус шпинделя	BT50/SK50
Тип привода шпинделя	Ремень/ZF Gear box
Частота вращения, об/мин	6 000
Мощность двигателя шпинделя ((cont./30min), кВт	22/26
Мощность серво-двигателей по осям (XYZ) кВт	6/7/7
Мощность помпы СОЖ, кВт	0,7 (3)
Инструментальный магазин
Кол-во инструмента магазина, шт	24 (40,60 опц)
Время смены инструмента, сек.	5 (3,1 опц)
Максимальная масса инструмента, кг	15
Максимальная длина инструмента, мм	350
Максимальный диаметр, мм	110
Давление воздуха, кг/см²	5-6
Общие параметры
Потребляемая мощность, KVA	50
Расход воздуха, MПа Литров/ мин.	0,6' 500
Объём бака СОЖ, литров	150-180
Давление воздуха, кг/см	6
Габарит (ДШВ), мм	5200 4600 3550
Масса, кг	22 000

Все характеристики

Оставьте запрос

Отправим цену, условия и сроки поставки

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Равиль Камалутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Станки предназначены для точной и высокопродуктивной обработки коробчатых и плоских деталей из стали, серого чугуна и различных сплавов. Также возможно применение для обработки форм, штампов и серийного производства деталей с использованием системы смены паллет. Работа в автоматическом цикле обеспечена за счет автоматической смены инструмента из инструментального магазина. Дополнительная оснастка станка дает возможность применения высокопроизводительных инструментов с центровым подводом охлаждающей жидкости. Поворотный стол, управляемый системой ЧПУ (ось «B») дает возможность обработки деталей с нескольких сторон или позволяет повысить производительность благодаря использованию большего числа зажимных приспособлений.

Область применения

Фрезерный центр MHM широко используется в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.

Благодаря применению современных технологий, обрабатывающие центра SPECTR серии MHM является универсальными в своем классе и имеют технические возможности как для высокоскоростной так и тяжелой обработки металлов сохраняя при этом высокую точность и качество обрабатываемой детали.

Конструкция станины была спроектирована компьютером на основе современных программ и технологий, благодаря чему была достигнута необходимая жесткость для повышения точности и качества обработки. Станина и колонна изготовлены из модифицированного высококачественного чугуна Meehanite методом литья с дополнительными рёбрами жёсткости внутри станины.

Оптимальное расположение направляющих по осям позволяет конструкции выдерживать большие нагрузки и обеспечивает стабильную и продолжительную работу при повышенных нагрузках.

Конструктивные особенности

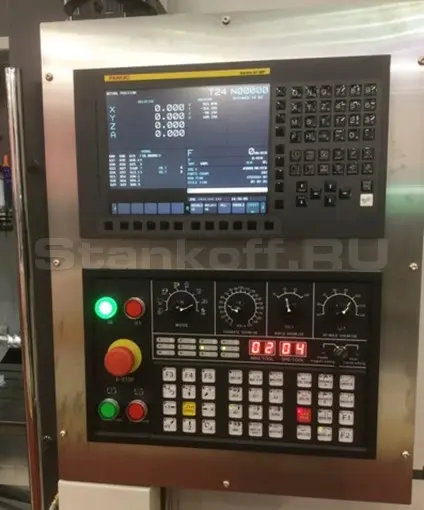

Система ЧПУ

В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-MF (5) Plus, LCD монитор 10,4 дюймов.
В версии Plus расширен функционал:
увеличена память с 512 Кб до 2 Мб;
экран ручной привязки инструмента, для настройки инструмента к детали «вручную», без помощи специальных измерительных щупов;
система симуляции обработки - Dynamic Graphic Display. В отличие от базовой функции для 0i-MF - Graphic Display, есть возможность симуляции съёма материала в 3D;
функции высокоточной и высокоскоростной обработки (для Type 5 это AICC I).

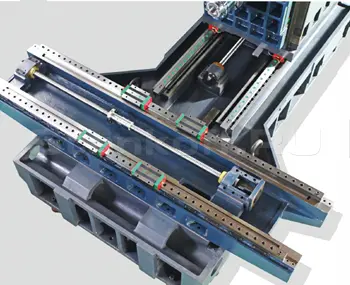

Станина

Основной несущий узел станка, который служит для монтажа основных компонентов и узлов. Основание, колонна и шпиндельный узел, спроектированы при помощи компьютерных моделей методом конечных элементов (FEM). Компоненты станины отлиты из модифицированного чугуна Meehanite с применением дополнительных рёбер жёсткости как внутри, так и на внешней части конструкции. Конструкция станка гарантирует высокую стабильность и жесткость, что делает возможным проведение тяжелой обработки всех видов материалов.

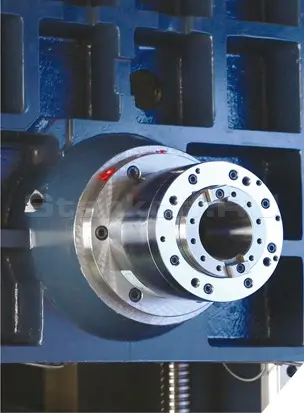

Шпиндель

В базовой комплектации установлены шпиндели мировых производителей KENTURN (Тайвань). Максимально сбалансированы и обладает высокой статической и динамической жесткостью, с ременным типом привода (стандарт) -BT50/SK50/ 6 000 об/мин. Все шпиндели в торце оснащены дополнительными форсунками подачи СОЖ (5 bar) в зону резания для интенсивной обработки. Шпиндели фирмы KENTURN используются на мировом брендовом оборудовании для производства компонентов для автомобильной, аэрокосмической и др. отраслях промышленности.

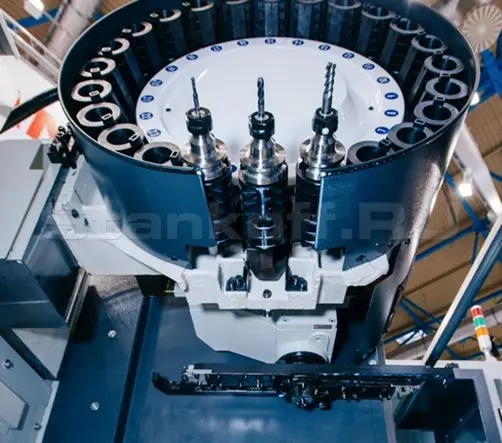

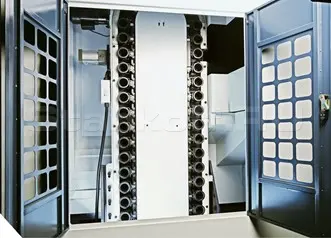

Инструментальный магазин

Станок оснащен системой автоматической смены инструмента манипуляторного типа. Это позволяет сократить вспомогательное время на смену инструмента при обработке сложных изделий, для изготовления которых требуется от 20 и более различных инструментов.
24 позиции инструмента:
•Смена инструмента производится в произвольном направлении.
•Скомпонован под конус ISO 50.
По требованию заказчика инструментальный магазин возможно расширить до 60/90/120 позиций:
60 позиции инструмента:
•Смена инструмента производится в произвольном направлении.
•Скомпонован под конус ISO 50.
•Магазин смонтирован отдельно от зоны обработки, отгорожен защитной створкой для предотвращения попадания СОЖ и стружки.

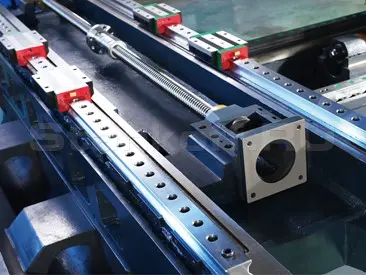

Направляющие перемещений

На станках серии MHM перемещения по осям (X*Y*Z) осуществляются по роликовым направляющим, увеличенной толщины (45мм) типа RGH фирмы PMI/ HIWIN (Тайвань). В несущих блоках (каретках) четыре рядя роликов размещены под углом 45º, поэтому одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях. За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения (0,003 ~ 0,005).

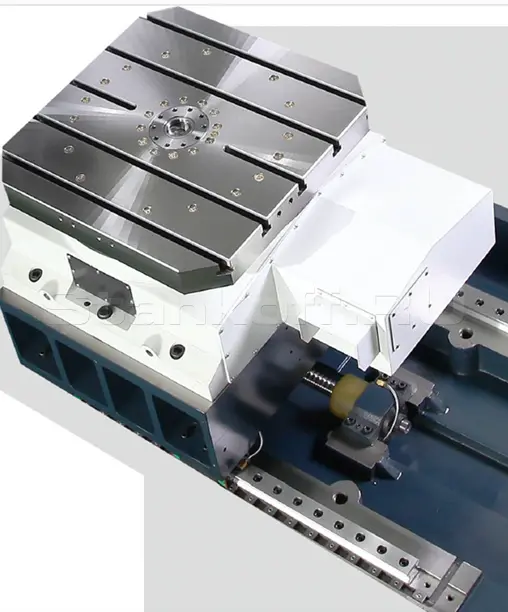

Рабочий стол

Рабочий стол является неотъемлемой частью станины и определяет жёсткость конструкции станка. Поскольку заготовка опирается на рабочий стол, его плоскость является важнейшим элементом в координатной системе обработки и любые деформации стола недопустимы.  Для исключения любого рода деформаций поверхности столов на всех станках MHM термически обрабатывются (закаливаются) и после этого имеет показатели твёрдости 52 HRC по Роквеллу. Это обеспечивает точность обработки на весь период эксплуатации оборудования. В предлагаемом станке используется поворотный стол и механизмы смены паллет , производства DETRON (Тайвань).

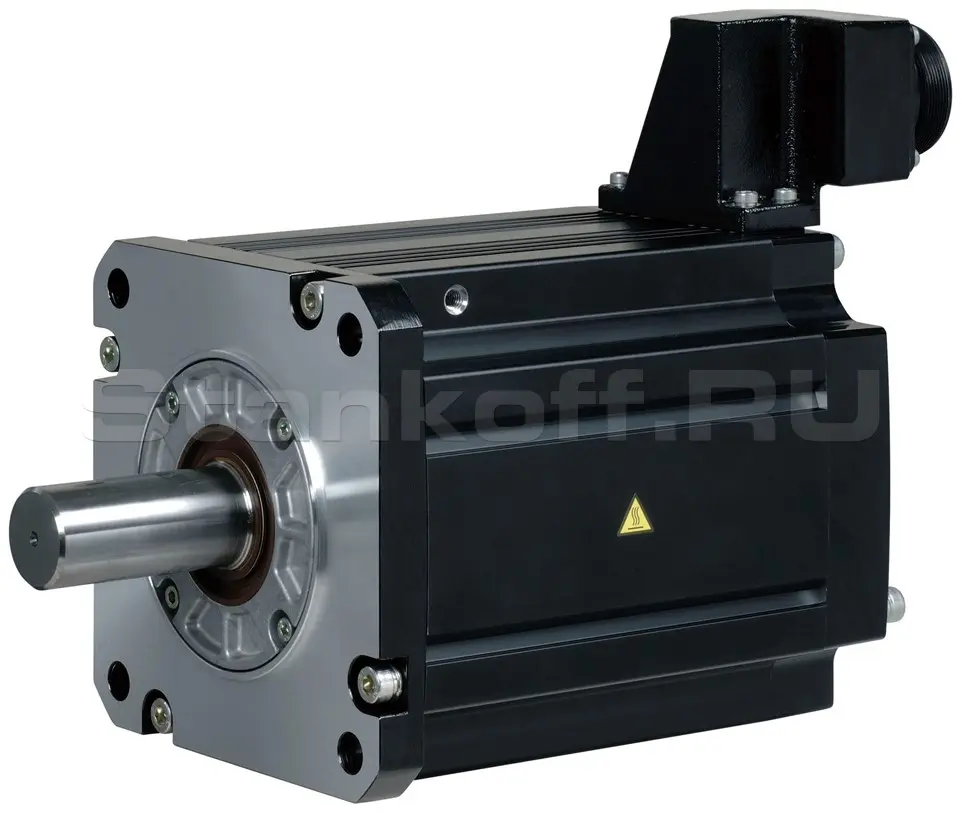

Основные двигатели FANUC

В базовой комплектации на станках MHM применяются шпиндельные моторы FANUC серии βiI-B, обеспечивающий высокую мощность, крутящий момент и отличную производительность. Характеризуются высоким КПД и низким тепловыделением, классом защиты IP40. По осям установлены серворивода FANUC Beta i - двигатели с высоким соотношением эффективности и энергопотребления. Характеризуются быстрым ускорением, плавным вращением, степенью защиты IP65. Для достижения максимального результата, обрабатывающие центры MHM оснащаются двигателями низкой инерции, что позволяет достичь высокого крутящего момента при низких оборотах. В тоже время ускорение/замедление процесса нарезания резьбы сокращается до минимума.

Конвейер удаления стружки

Для удаления отработанной стружки из зоны резания используется автоматически винтовой двойной конвейер (шнек), который не только извлекает стружку, но и отжимает отработанную СОЖ в встроенный бак под конвейером. Конвейер включается через M-код или напрямую от с пульта управления. С помощью настроек устанавливается интервал и продолжительность работы конвейера для автоматического цикла работы. В комплекте поставляется тележка (корзина) для сбора стружки.

Масляное охлаждение шпинделя

Шпиндель – один их главных узлов, от эффективности работы которого напрямую зависит качество и точность обработки. Именно поэтому на всех станках серии MHM установлено масляное охлаждение шпинделя. Основные преимущества:
качественное охлаждение при максимальных высоких оборотах;
стабильное и равномерное охлаждение на протяжении всего периода работы
предотвращение тепловых деформаций при тяжёлых нагрузках на шпиндель;
крайне низкий уровень шумности и отсутствие вибрации

Маслоотделитель (сепаратор СОЖ)

Маслоотделитель (сепаратор СОЖ) дискового типа предназначен для удаления масляных загрязнений из охлаждающей жидкости. Диск из нержавеющей стали со специальным покрытием (для налипания масла) вращаясь захватывает масляную пленку с поверхности СОЖ, которая затем удаляется. Очищенная СОЖ попадает обратно в систему циркуляции для дальнейшего использования. Маслоотделитель существенно экономит и продлевает срок службы охлаждающей жидкости в системе.

Редуктор (ZF Германия)

Привод шпинделя через коробку скоростей обеспечивает превосходную обработку и высокий крутящий момент при тяжелых режимах обработки. Регулировка частоты оборотов от 10 до 6000 об/мин. Все шестерни и подшипники работают в масляной ванне.

Наименование компонента	Параметры компонентов	Страна бренда		Место производства
Контролер	Fanuc	Япония		Faunc- Япония
Сервомотор главного шпинделя	22/26 KW	Япония		Faunc - Япония
Сервомоторы двигателей подач	7/4/7 KW	Япония		Faunc - Япония
Шпиндель	BT50	Тайвань		Kenturn - Тайвань
Подшипники шпинделя	40TAC72B	Япония		NSK - Япония
Направляющие	55	Тайвань		HIWIN/PMI - Тайвань
ШВП	Φ50 ×P12	Тайвань		HIWIN/PMI - Тайвань
Муфта	Ф35×Ф35	Cooperation		Link - Тайвань
Система подачи воздуха	6 Kg/cm²	Тайвань		Shako - Тайвань
Система подачи масла		Тайвань	Ishan - Тайвань
Телескопические защиты направляющих		Тайвань	All asia - Тайвань
Поворотный стол	500×500	Тайвань		Detron - Тайвань
Охлаждающая система шпинделя		Тайвань /Япония		Point/Dai Kin - Тайвань
Стружкоуборочный конвейер Цепной типа		Тайвань		Chengmao - Тайвань
Стружкоуборочный конвейер шнекового типа		Тайвань	Yida - Тайвань
Сменщик инструмента	Рука манипулятор на 24 позиции	Тайвань		OKADA/DETA - Тайвань

Характеристики

Система ЧПУ	Fanuc 0i-MF PLUS (5)
Размер стола, мм	1000х1000
Максимальная нагрузка, кг	2000
Мощность мотора поворота стола, кВт	3
Максимальная скорость вращения стола, об/мин	11
Тормозное усилие, кг/м	5000
Перемещения
По оси X, мм	1600
По оси Y, мм	1200
По оси Z, мм	1250
Расстояние от центра шпинделя до поверхности стола стола, мм	150-1350
Расстояние от центра стола до поверхности шпинделя, мм	250-1500
Тип направляющих	качения (ролик)
Ширина роликовых направляющих по осям X/Y/Z, мм	55/55/55
Диаметр ШВП, мм	50
Быстрые перемещения (X/Y/Z), м/мин	24/24/24
Скорость подачи (X/Y/Z/ мм/мин	6 000
Точностные параметры
Точность позиционирования, мм	0,012
Повторяемость	0,005
Точность индексации поворотного стола, сек	5 (0,001* опция)
Шпиндель	KENTURN
Конус шпинделя	BT50/SK50
Тип привода шпинделя	Ремень/ZF Gear box
Частота вращения, об/мин	6 000
Мощность двигателя шпинделя ((cont./30min), кВт	22/26
Мощность серво-двигателей по осям (XYZ) кВт	6/7/7
Мощность помпы СОЖ, кВт	0,7 (3)
Инструментальный магазин
Кол-во инструмента магазина, шт	24 (40,60 опц)
Время смены инструмента, сек.	5 (3,1 опц)
Максимальная масса инструмента, кг	15
Максимальная длина инструмента, мм	350
Максимальный диаметр, мм	110
Давление воздуха, кг/см²	5-6
Общие параметры
Потребляемая мощность, KVA	50
Расход воздуха, MПа Литров/ мин.	0,6' 500
Объём бака СОЖ, литров	150-180
Давление воздуха, кг/см	6
Габарит (ДШВ), мм	5200 4600 3550
Масса, кг	22 000
