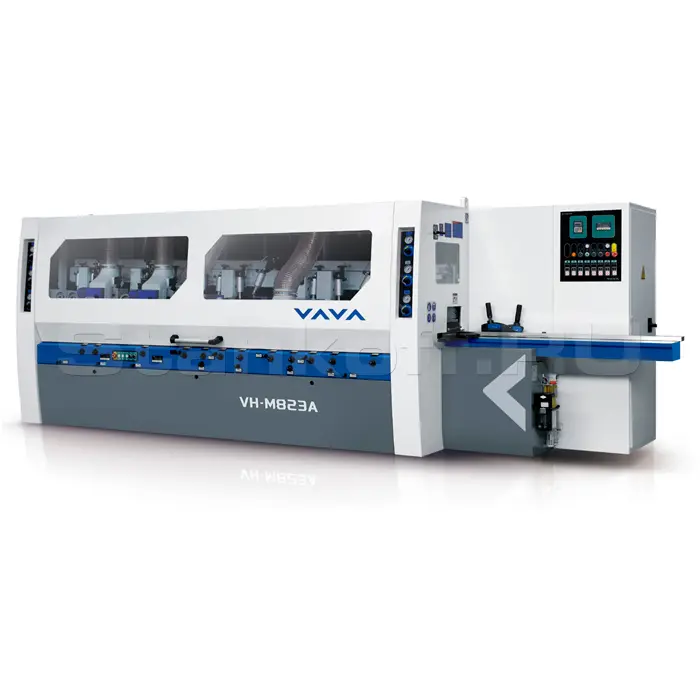

Четырехсторонний станок VH-MB 823 А

Name: Четырехсторонний станок VH-MB 823 А
Brand: V-HOLD
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

V-HOLD (Китай)

Краткие характеристики

Артикул VH-MB 823 А

Количество шпинделей, шт	8
Мин. рабочая ширина, мм	25
Макс. рабочая ширина, мм	230
Мин. рабочая толщина, мм	8
Макс. рабочая толщина, мм	160
Длина рабочего стола, мм	2000
Скорость подачи, м/мин	6-36
Посадочный диаметр шпинделя, мм	40
Частота вращения шпинделей, об/мин	6200
Мощность двигателей
Первый верхний шпиндель, кВт	11
Второй верхний шпиндель, кВт	7,5
Первый нижний шпиндель, кВт	7,5
Второй нижний шпиндель, кВт	7,5
Левый и правый вертикальный шпиндели, кВт	7,5+7,5
Подъемный агрегат, кВт	1,1
Подающий агрегат, кВт	7,5
Общая мощность, кВт	72,65
Диаметр шпинделей
Верхние шпиндели, мм	125-180
Первый нижний шпиндель, мм	125-140
Второй нижний шпиндель, мм	125-180
Левый и правый вертикальный шпиндели, мм	125-180
Давление воздуха, мПа	0,6
Диаметр подающих роликов, мм	140
Диаметр стружкоотвода, мм	140
Габаритные размеры (ДxШxВ), мм	5100x1700x1900
Вес, кг	6300

Все характеристики

Модели серии

Все товары

VH-MB 413

VH-MB 416

VH-MB 421

VH-MB 516

VH-MB 521

VH-MB 618

VH-MB 621

VH-MB 623

VH-MB 621A

VH-MB 516 A

VH-MB 633 V

VH-MB 423 А

VH-MВ 626 A

VH-MB 4023х4

VH-MВ 623 А

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Али Шарафутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Четырехсторонний станок VH-MВ 823 A используется для точной обработки заготовок с четырёх сторон за один проход, что позволяет получить качественную продукцию. Такое оборудование применяется в широком спектре задач — от калибровки досок до производства различных профилированных изделий: вагонки, блок-хауса, имитации бруса, плинтусов, наличников и т. д.

Область применения

Станок используется на малых, средних и крупных предприятиях, которые занимаются производством погонажных изделий, строительного бруса и мебельного щита. Это оборудование играет важную роль в технологическом процессе при изготовлении строительного бруса и других профилированных изделий.

Преимущества

Станина станка, выполненная из цельного литья и прошедшая специальную термическую обработку, гарантирует максимальную стабильность и жёсткость. Точность настройки прижимной пластины обеспечивается за счёт использования механической цифровой шкалы;
Для более плавной подачи коротких деталей имеется дополнительный поднимающийся подающий ролик;
Усиленный редуктор обеспечивает мощную и точную подачу материала;
Прецизионный шпиндель обеспечивает максимальную стабильность резания и постоянную точность;
Рифлёные подающие приводные ролики обеспечивают равномерную и непрерывную подачу деталей любого сечения. А боковые прижимные вальцы надёжно фиксируют заготовку;
Шпиндели, прошедшие прецизионную обработку, отличаются высокой точностью. Они оснащены подшипниками SKF, что позволяет обеспечить безупречное качество строганной поверхности. Стандартная частота вращения шпинделя составляет 6000 об/мин.

Схема расположения шпинделей

Конструктивные особенности

Цельнолитая чугунная станина

Гарантирует максимальную стабильность и жёсткость, а также полностью исключает возможность возникновения вибрации даже на самой высокой скорости подачи.

Подающий стол

Подающий стол 1500 мм выполнен из легированной стали, что существенно увеличивает срок службы станка и снижает трение между столом и заготовкой. Рычаги настройки позволяют регулировать положение стола по вертикали и горизонтали.

Полиуретановые приводные ролики на выходе

Полиуретановые верхние и нижние вальцы на выходе обеспечивают высокое качество и не оставляют никаких следов даже на самых мягких породах древесины.

Система подачи заготовок

Плавную подачу пиломатериала в зону обработки обеспечивает вариатор от известной фирмы Kawasaki (Япония). А усиленный безлюфтовый редуктор через систему нижних и верхних карданных валов отвечает за мощную и стабильную подачу заготовок.

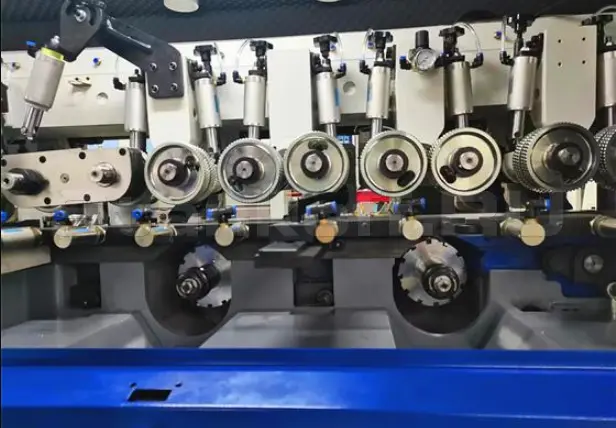

Механизм подачи

Комбинация рифлёных роликов на входе и обрезиненных на выходе, приводимых в движение системой карданных приводов и редукторов, гарантирует равномерную и надёжную подачу материала во всех областях обработки детали.

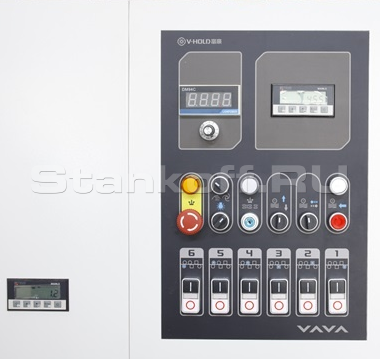

Пульт управления

Позволяет удобно и точно осуществлять управление станком. Разработан по самым высоким стандартам.

Система смазки стола

Централизованная система смазки подающего стола с помощью встроенных насосов, управляемых с одного портала, обеспечивает равномерное распределение масла по всей длине. Это позволяет экономить на расходных материалах, продлить срок службы станка и значительно упростить его обслуживание.

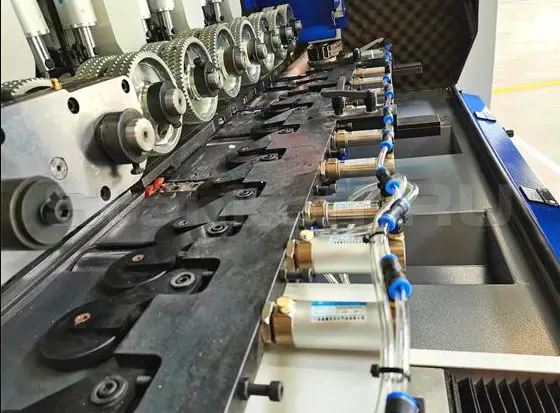

Подающий механизм

Специальная система пневмо прижимов и роликов обеспечивает высокую скорость подачи.

Высокоточные шпиндели

Высокоточные шпинделя, прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет получать безупречное качество строганой поверхности с точностью до 0,01 мм. Стандартная частота вращения шпинделя 7500 об/мин.

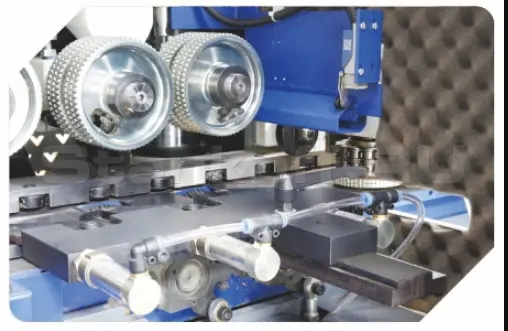

Механизм подачи коротких заготовок

Специально сконструированный механизм подачи коротких заготовок в сочетании с точным прижимом благодаря пневматическим рябухам обеспечивают возможность работы с заготовками длиной до 200 мм.

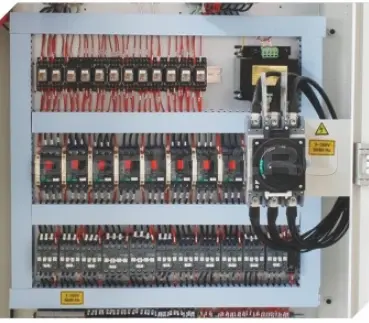

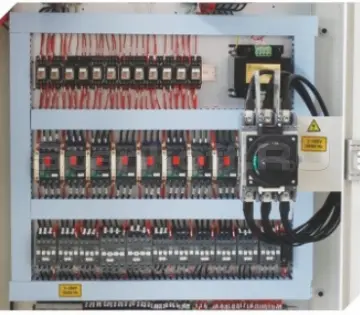

Электрокомпоненты

Электрическая часть станка — это один из ключевых факторов, обеспечивающих его надежность. Все комплектующие поставляются от известных компаний, таких как «Siemens» и «Schneider» (Германия). Монтаж электронных компонентов осуществляется в соответствии со стандартом CE.

Быстрая настройка

Настройка всех шпинделей осуществляется с передней панели станка, что позволяет избежать необходимости открывать защитный кожух. Система управления станком отвечает самым современным требованиям эргономики и безопасности.

Дополнительный пульт

Для удобства оператора, на передней панели имеется дополнительный пульт управления станком. Кнопка ”аварийный стоп.” Переключатель с самовозвратом включения вращения подающих роликов (режим наладки). Поворот переключателя по часовой стрелке – включение реверсивного вращения роликов, против часовой стрелки – включение вращения роликов на основную подачу заготовки. Переключатель с самовозвратом подъема-опускания траверсы с подающими роликами.

Бесступенчатая регулирвока скорости подачи

Для выбора оптимальных режимов работы на станке предусмотрена электронная регулировка скорости подачи при помощи преобразователя частоты и позволяет настраивать ее, от 7 до 36 м/мин.

Регулировка прижима подающих роликов

Бесступенчатая регулировка усилия прижима пневматических подающих роликов расположена на правой стороне защитного кожуха станка.

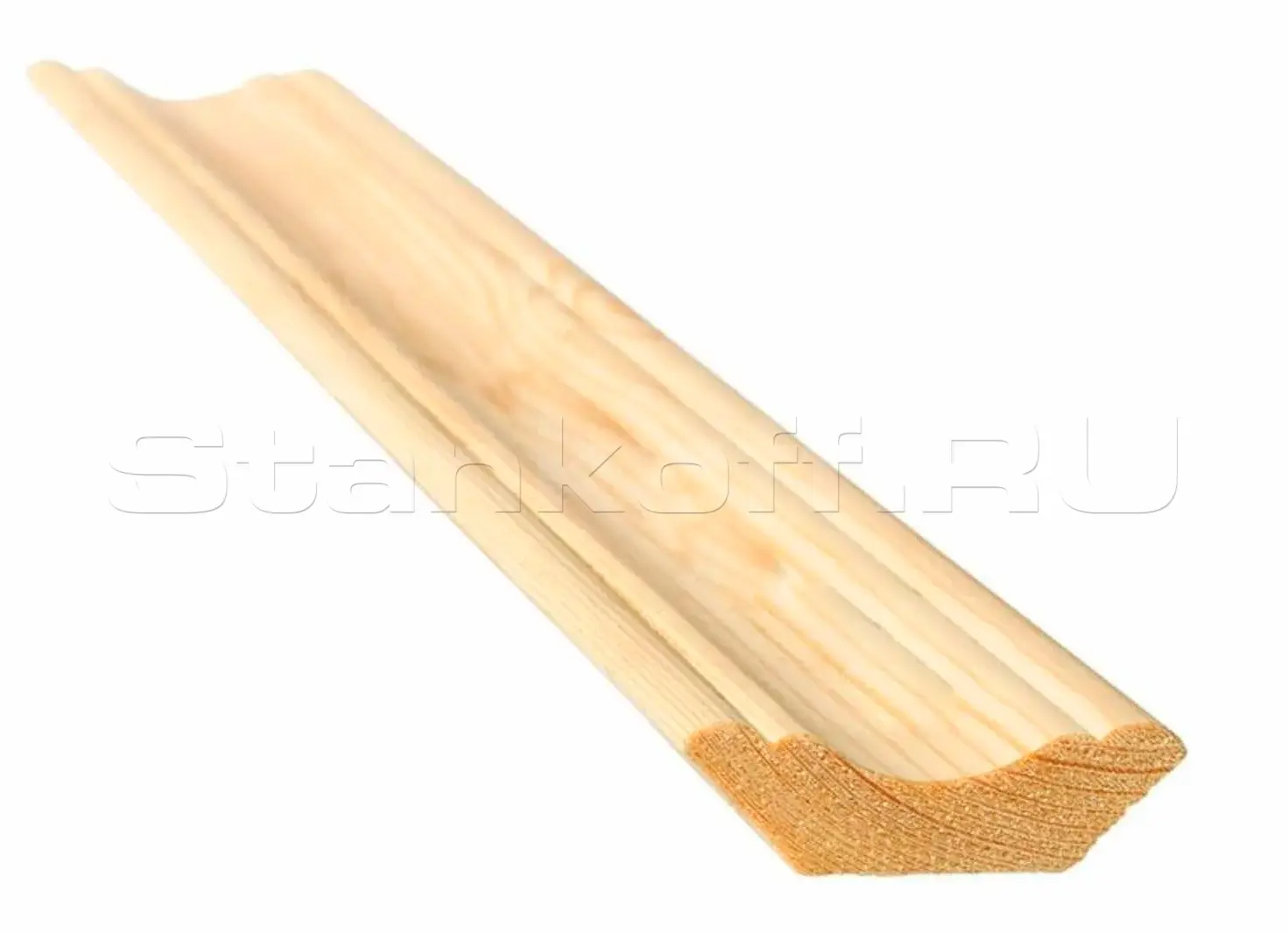

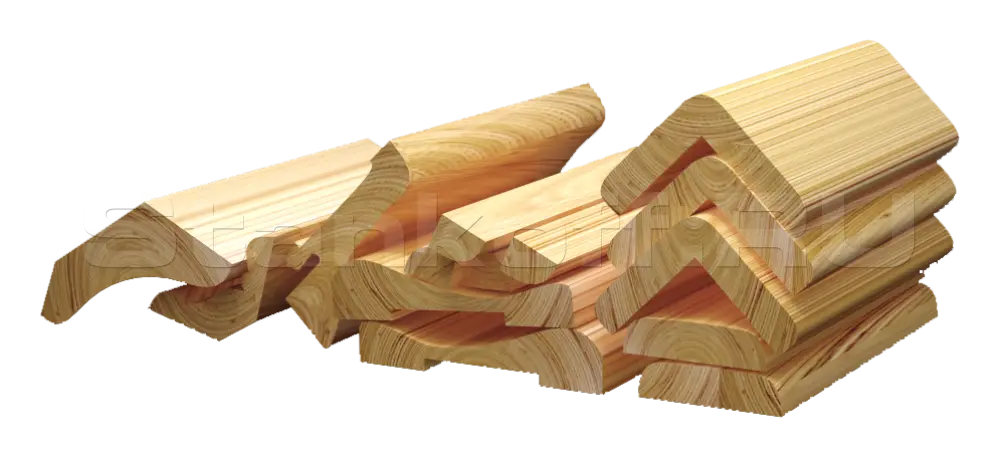

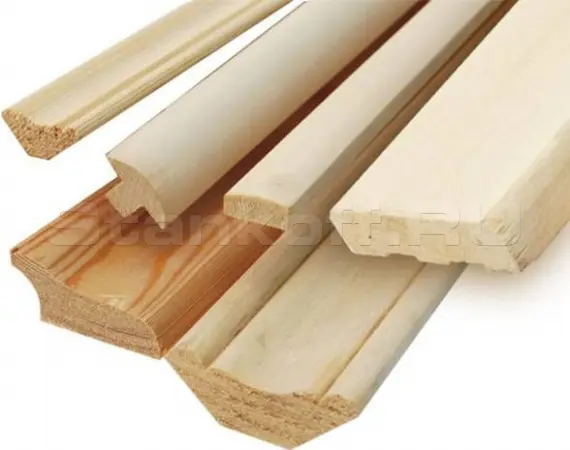

Получаемые изделия

Характеристики

Количество шпинделей, шт	8
Мин. рабочая ширина, мм	25
Макс. рабочая ширина, мм	230
Мин. рабочая толщина, мм	8
Макс. рабочая толщина, мм	160
Длина рабочего стола, мм	2000
Скорость подачи, м/мин	6-36
Посадочный диаметр шпинделя, мм	40
Частота вращения шпинделей, об/мин	6200
Мощность двигателей
Первый верхний шпиндель, кВт	11
Второй верхний шпиндель, кВт	7,5
Первый нижний шпиндель, кВт	7,5
Второй нижний шпиндель, кВт	7,5
Левый и правый вертикальный шпиндели, кВт	7,5+7,5
Подъемный агрегат, кВт	1,1
Подающий агрегат, кВт	7,5
Общая мощность, кВт	72,65
Диаметр шпинделей
Верхние шпиндели, мм	125-180
Первый нижний шпиндель, мм	125-140
Второй нижний шпиндель, мм	125-180
Левый и правый вертикальный шпиндели, мм	125-180
Давление воздуха, мПа	0,6
Диаметр подающих роликов, мм	140
Диаметр стружкоотвода, мм	140
Габаритные размеры (ДxШxВ), мм	5100x1700x1900
Вес, кг	6300
