Сверлильно-присадочный станок с ЧПУ BJD P-851DT

Куда отправить цену?

Наличие уточняйте

Гарантия
Сервис
Лизинг
Нужна консультация?

Али Шарафутдинов

Хотите мы Вам перезвоним? Да

Сверлильно-присадочный станок с ЧПУ BJD P-851DT предназначен для автоматического сверления мебельных деталей из разных материалов, таких как ДСП, МДФ, дерево и другие материалы с похожими свойствами. Особенность станка в том, что он может обрабатывать детали с шести сторон за один раз, как в вертикальной, так и в горизонтальной плоскостях, а также выполнение фрезерных операций. Это гарантирует максимальную эффективность и точность в процессе производства мебели. Обслуживание станка может осуществляться одним оператором.
Станок рекомендован для эксплуатации на производстве мебели и деревообрабатывающих предприятиях для изготовления деталей корпусов, фасадов, столешниц и пр. Легко обрабатывает панели любых размеров: длина не ограничена, ширина — до 1220 мм. Производительность станка — более 1150 панелей в смену, что обеспечивает высокую скорость обработки и бесперебойную работу на предприятии.

Комплектующие

Система управления Hingeman
Призматические направляющие PMI/HIWIN (Тайвань)
Электрические компоненты Schneider/ Omron
Шпиндели сверлильной группы Taiwan Rotean

Конструктивные особенности

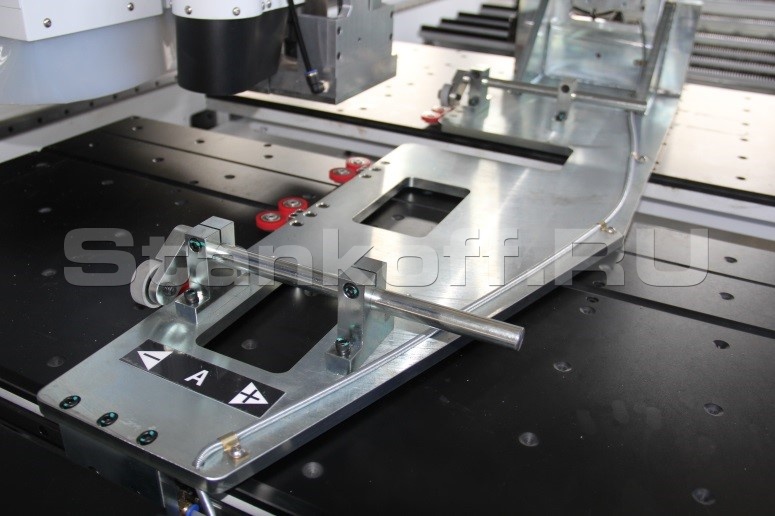

Двойной захват

Двойной захват детали перемещается по высокоточным призматическим направляющим на всей длине обработки. Точка зажима детали автоматически регулирует положение захвата, не допуская попадания захвата в зону сверления. Для облегчения обработки небольших деталей, пластины захвата выполнены в виде трех контактных пальцев для размещения детали на пластине.

Система сканирования

Оператору нужно только отсканировать штрих-код, машина может автоматически завершить весь процесс сверления с шести сторон детали, и произвести фрезерование с нижней стороны без технического вмешательства оператора, полностью исключая фактор ошибки. (при наличии опционального считывателя штрих-кодов).

Подача детали

В соответствии с задачами станок может быть интегрирован в уже имеющиеся на производстве линии. Возможны различные виды загрузки-выгрузки детали (проходной режим, реверсный режим), подача детали при помощи автоматического конвейера или с использованием боковой выгрузки, что оптимально для подключения и одновременного использования нескольких машин.

CAM Система

ПО может быть подключено к мобильному телефону и компьютеру для просмотра в реальном времени динамики обработки и информации о заказе.

Подвижный рабочий стол

Может перемещать вертикально вверх и вниз, для повышения точности сверления и уменьшения механических нагрузок на деталь во время её позиционирования. На станке предусмотрена возможность обработки двух плит одновременно.

Рабочие группы

Верхняя:
Сверлильная голова: 24 вертикальных + 16 горизонтальных (по осям X и Y) шпинделей, фрезерный электрошпиндель. Оборудована верхним пневмоприжимом детали, каждый шпиндель имеет свой независимый пневмопривод (вверх/вниз).

Нижняя:
Сверлильная голова: 7 вертикальных шпинделей, фрезерный электрошпиндель. Каждый шпиндель имеет свой независимый пневмопривод (вверх/вниз).

Воздушный рабочий стол

Рабочий стол с воздушной подушкой защищает заготовку от повреждений и уменьшает трение при загрузке панели, тем самым облегчая перемещение даже тяжелых габаритных заготовок.

Боковой упор

На станке установлен боковой упор для дополнительной поддержки детали во время операций сверления и фрезерования.

Обработка деталей сложной формы

Отверстия под петли и стяжки будут обработаны согласно карте присадки, вне зависимости от формы детали. Вы можете задать любую форму детали. Станок оснащён системой обработки кода и функцией сканирования.

Управление

Управление ПК и CAD/CAM обеспечивает простоту использования, а также возможность обработки и сканирования этикеток.


Производитель: BJD

Родина бренда: Китай

Мин. ширина обрабатываемой панели, мм 35
Мин. длина обрабатываемой панели, мм 150
Макс. ширина обрабатываемой панели, мм 1220
Макс. толщина обрабатываемой панели, мм 60
Мин. толщина обрабатываемой панели, мм 9
Макс. длина обрабатываемой панели, мм Не ограничено
Высота рабочего стола, мм 900
Макс. скорость по оси Y, м/мин 90
Макс. скорость по оси Х, м/мин 150
Макс. скорость по оси Z, м/мин 50
Макс. скорость по оси A, м/мин (скорость толкателей) 70
Тип двигателей Серводвигатель
Тип драйверов Серводрайвер
Количество сверлильных голов, шт. 3 (2 сверху, 1снизу)
Мощность фрезерного шпинделя (верхний/нижний), кВт
5,5 /3,5
Мощность шпинделя верхней/нижней сверлильной головы, кВт 2,2/ 2,2
Тип охлаждения шпинделя Воздушное
Скорость вращения фрезерного шпинделя, об/мин 18000
Конфигурация шпинделей верхней сверлильной головы 12V8H
Магазин смены инструмента Линейный на 6 позиций
Конфигурация шпинделей нижней сверлильной головы 7V+1T
Суммарная мощность, кВт 29
Давление пневмосистемы, МПа 0,6 - 0,8
Пазовальный узел (верхнее расположение) Есть
Макс. ширина паза, мм 4
Макс. толщина реза, мм 12
Пневмопистолет Есть
Система смазки Автоматическая
Напряжение, В 380
Частота, Гц 50
Габаритные размеры (ДxШxВ), мм 5370x2760x2220
Вес, кг 4050
