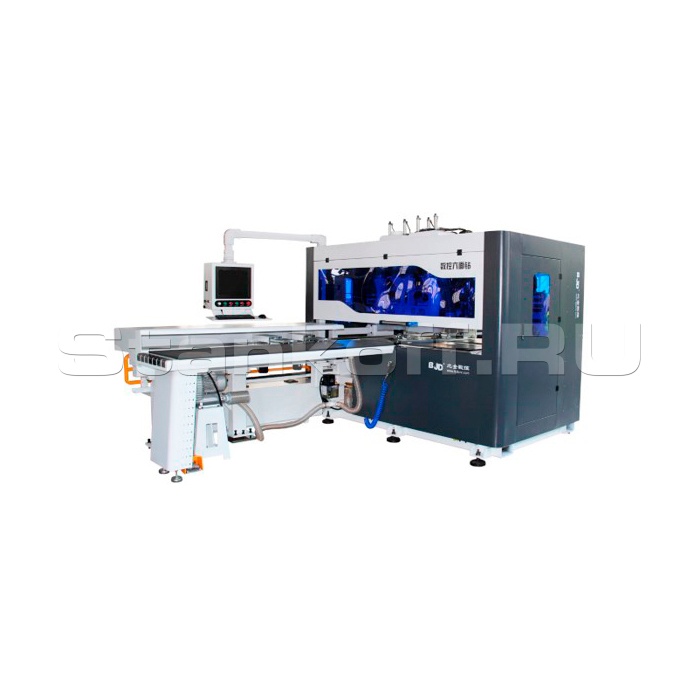

Сверлильно-присадочный станок с ЧПУ BJD P-851LJM

Наличие уточняйте

Гарантия
Сервис
Лизинг
Нужна консультация?

Али Шарафутдинов

Хотите мы Вам перезвоним? Да
Сверлильно-присадочный станок с ЧПУ BJD P-851LJM предназначен для автоматического сверления мебельных деталей из разных материалов, таких как ДСП, МДФ, дерево и другие материалы с похожими свойствами. Особенность станка в том, что он может обрабатывать детали с шести сторон за один раз, как в вертикальной, так и в горизонтальной плоскостях, а также выполнение фрезерных операций. Это гарантирует максимальную эффективность и точность в процессе производства мебели. Станок легко обрабатывает панели любых размеров: длина не ограничена, ширина — до 1000 мм.

Комплектующие

Система управления Hingeman
Призматические направляющие PMI/HIWIN (Тайвань)
Электрические компоненты Schneider/ Omron
Шпиндели сверлильной группы Taiwan Rotean

Конструктивные особенности


Двойной захват

Двойной захват детали перемещается по высокоточным призматическим направляющим на всей длине обработки. Точка зажима детали автоматически регулирует положение захвата, не допуская попадания захвата в зону сверления. Для облегчения обработки небольших деталей, пластины захвата выполнены в виде трех контактных пальцев для размещения детали на пластине.

Система сканирования

Оператору нужно только отсканировать штрих-код, машина может автоматически завершить весь процесс сверления с шести сторон детали, и произвести фрезерование с нижней стороны без технического вмешательства оператора, полностью исключая фактор ошибки. (при наличии опционального считывателя штрих-кодов).

Подача детали

Загрузка-выгрузка детали может производится оператором с одной стороны или в проходном режиме.

CAM Система

ПО может быть подключено к мобильному телефону и компьютеру для просмотра в реальном времени динамики обработки и информации о заказе.

Подвижный рабочий стол

Может перемещать вертикально вверх и вниз, для повышения точности сверления и уменьшения механических нагрузок на деталь во время её позиционирования. На станке предусмотрена возможность обработки двух плит одновременно.

Рабочие группы

Верхняя:
Сверлильная голова: 12 вертикальных + 8 горизонтальных (по осям X и Y) шпинделей, фрезерный электрошпиндель. Оборудована верхним пневмоприжимом детали, каждый шпиндель имеет свой независимый пневмопривод (вверх/вниз).

Нижняя:

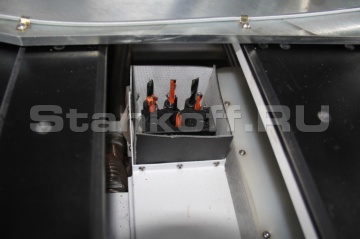

Сверлильная голова: 7 вертикальных шпинделей, фрезерный электрошпиндель. Каждый шпиндель имеет свой независимый пневмопривод (вверх/вниз).

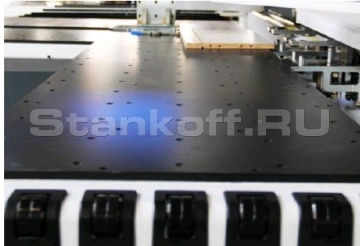

Воздушный рабочий стол

Рабочий стол с воздушной подушкой защищает заготовку от повреждений и уменьшает трение при загрузке панели, тем самым облегчая перемещение даже тяжелых габаритных заготовок.

Боковой упор

На станке установлен боковой упор для дополнительной поддержки детали во время операций сверления и фрезерования.

Обработка деталей сложной формы

Отверстия под петли и стяжки будут обработаны согласно карте присадки, вне зависимости от формы детали. Вы можете задать любую форму детали. Станок оснащён системой обработки кода и функцией сканирования.

Управление

Управление ПК и CAD/CAM обеспечивает простоту использования, а также возможность обработки и сканирования этикеток.


Производитель: BJD

Родина бренда: Китай

Мин. ширина обрабатываемой панели, мм 35
Мин. длина обрабатываемой панели, мм 150
Макс. ширина обрабатываемой панели, мм 1000
Макс. толщина обрабатываемой панели, мм 60
Мин. толщина обрабатываемой панели, мм 9
Макс. длина обрабатываемой панели, мм Не ограничено
Высота рабочего стола, мм 900
Макс. скорость по оси Y, м/мин 90
Макс. скорость по оси Х, м/мин 150
Макс. скорость по оси Z, м/мин 50
Макс. скорость по оси A, м/мин (скорость толкателей) 70
Тип двигателей Серводвигатель
Тип драйверов Серводрайвер
Количество сверлильных голов, шт. 2 (сверху,снизу)
Мощность фрезерного шпинделя (верхний/нижний), кВт
3,5 /3,5
Тип охлаждения шпинделя Воздушное
Скорость вращения фрезерного шпинделя, об/мин 18000
Конфигурация шпинделей верхней сверлильной головы 12V8H
Конфигурация шпинделей нижней сверлильной головы 7V+1T
Суммарная мощность, кВт 22
Давление пневмосистемы, МПа 0,6 - 0,8
Пазовальный узел (верхнее расположение) Есть
Макс. ширина паза, мм 4
Макс. толщина реза, мм 12
Пневмопистолет Есть
Система смазки Автоматическая
Напряжение, В 380
Частота, Гц 50
Габаритные размеры (ДxШxВ), мм 5370x2550x2220
Вес, кг 3600
