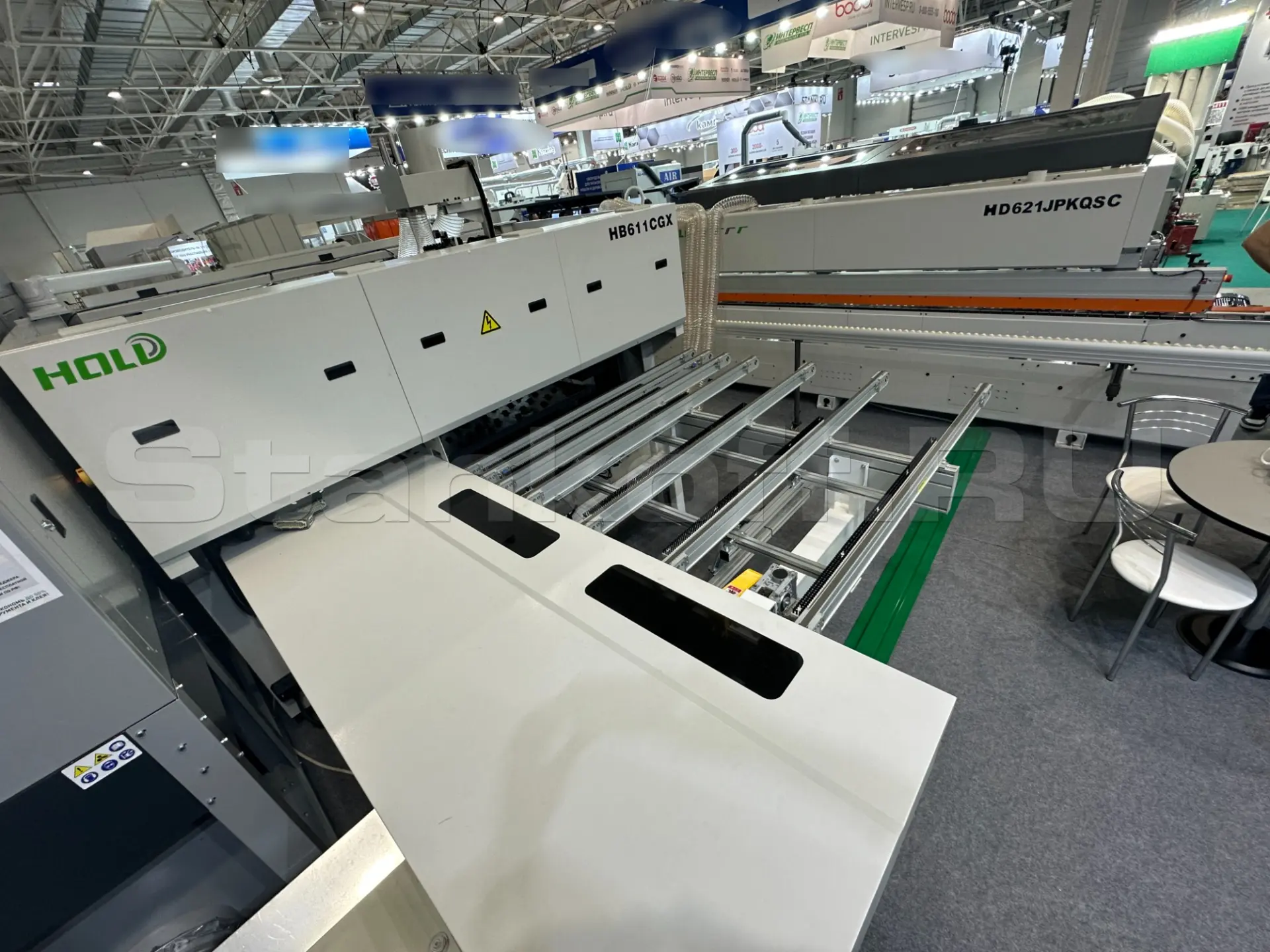

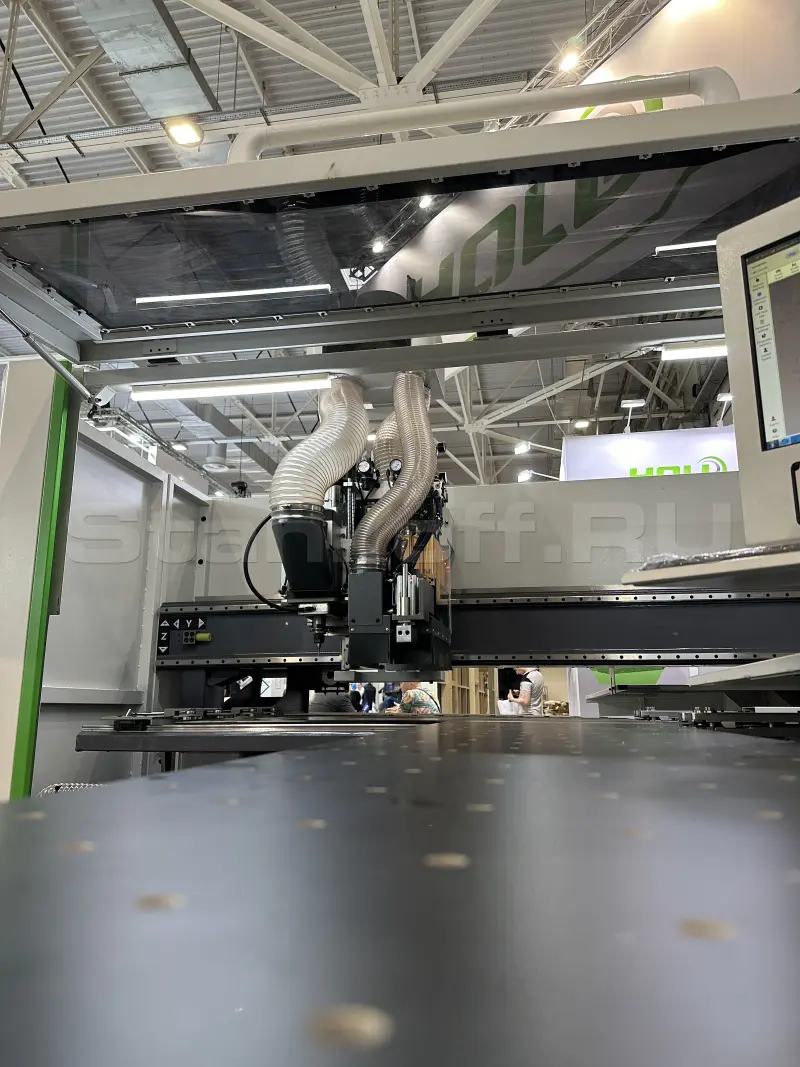

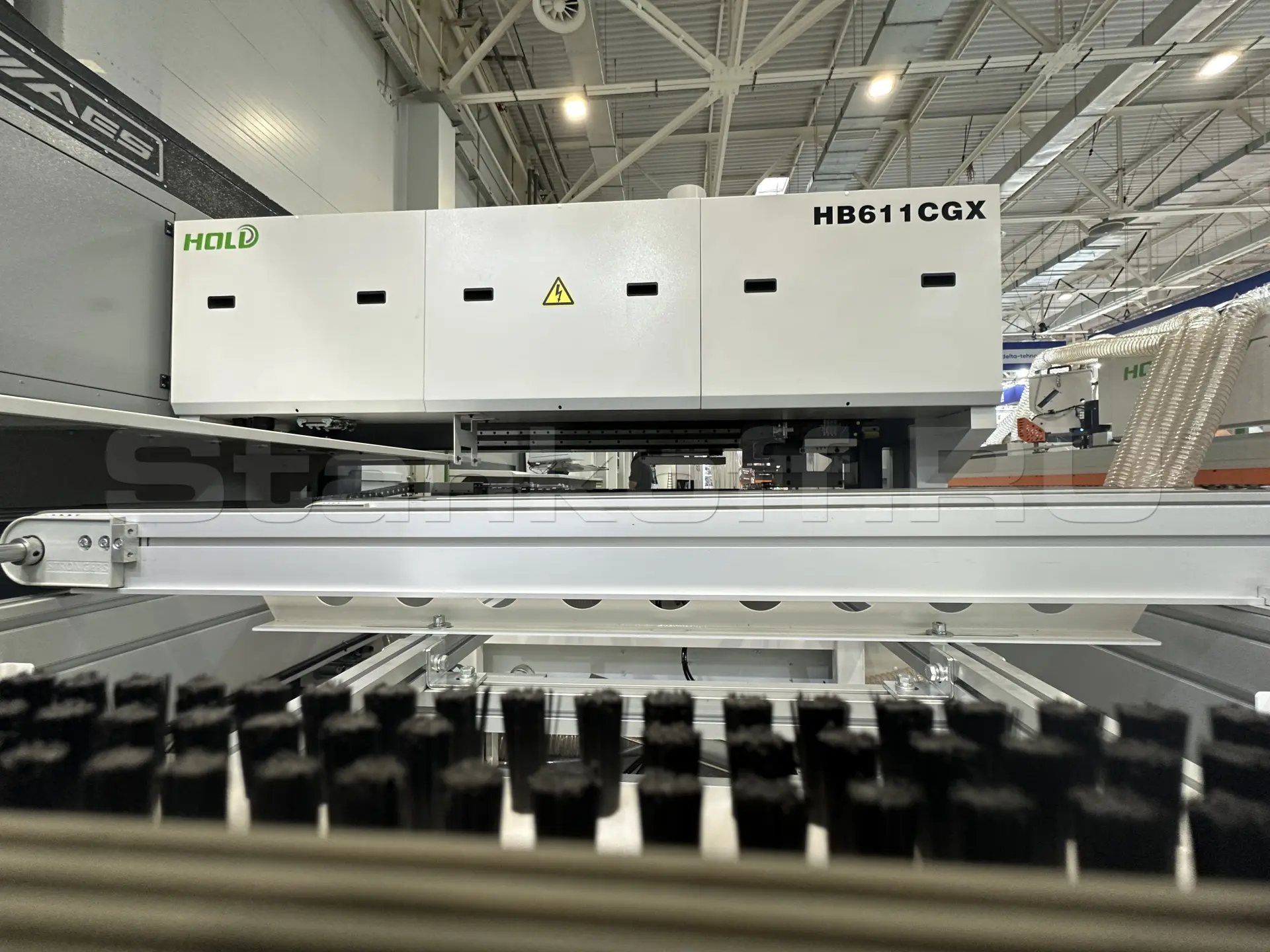

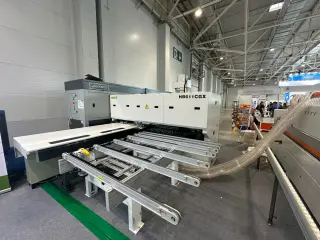

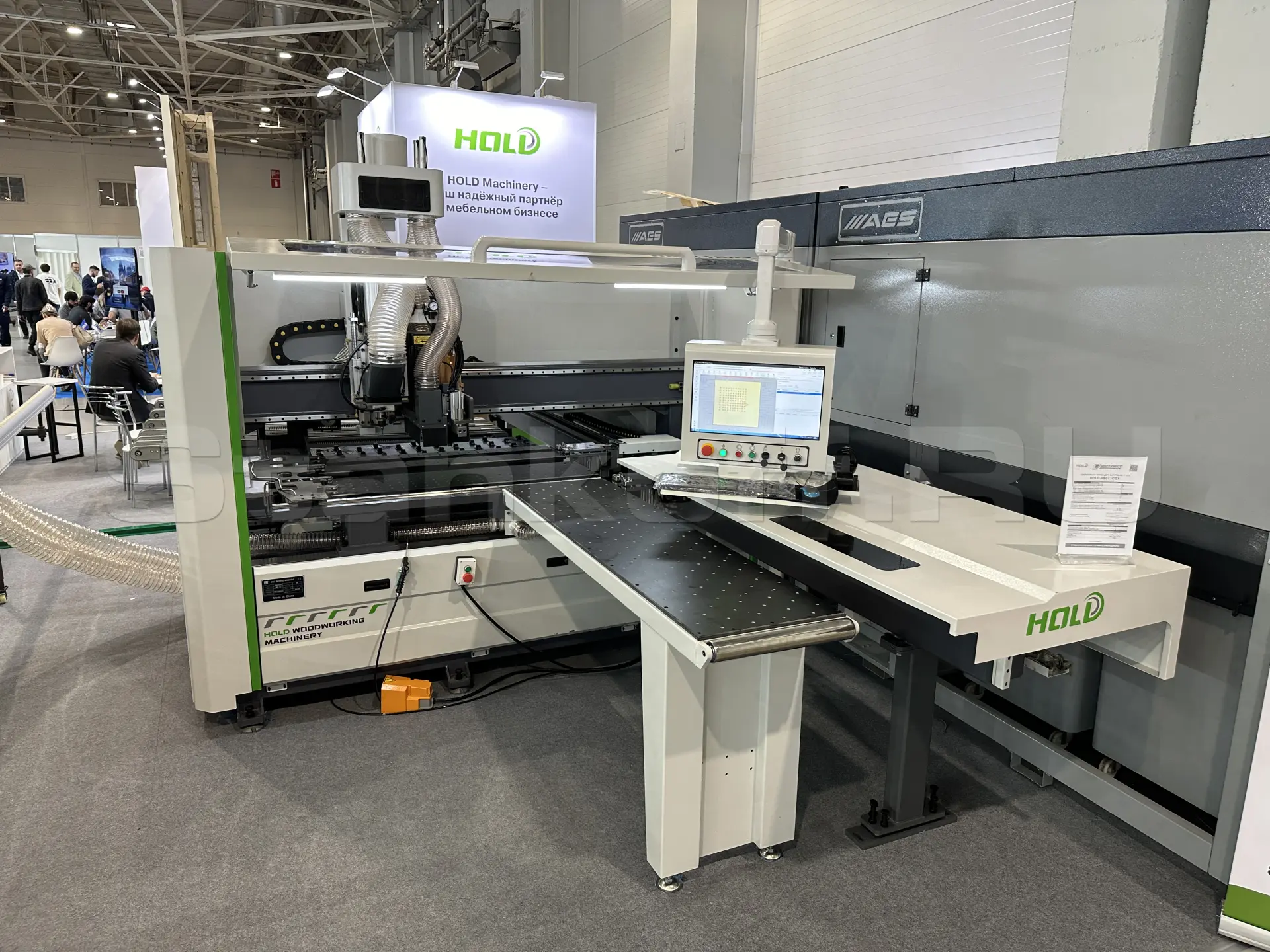

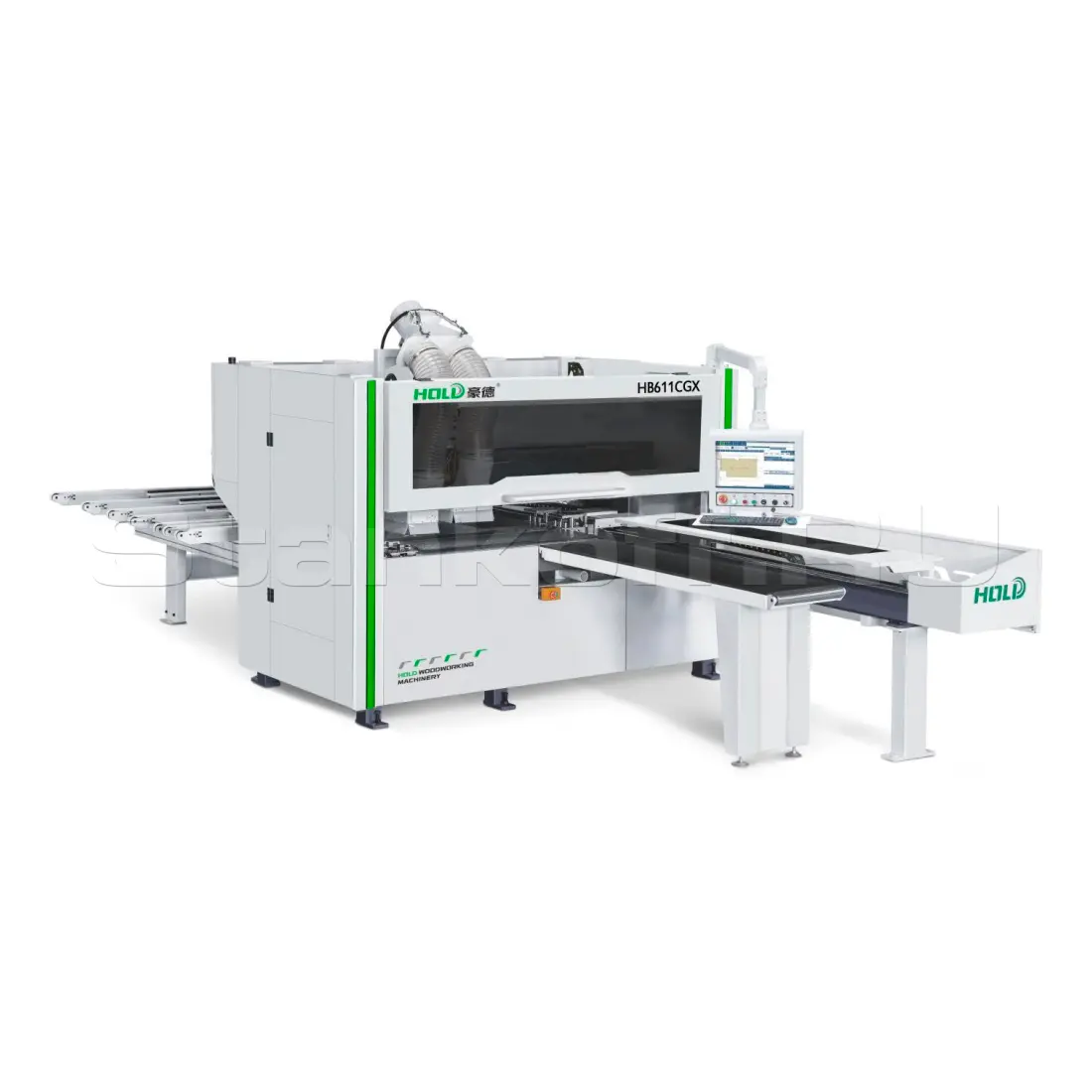

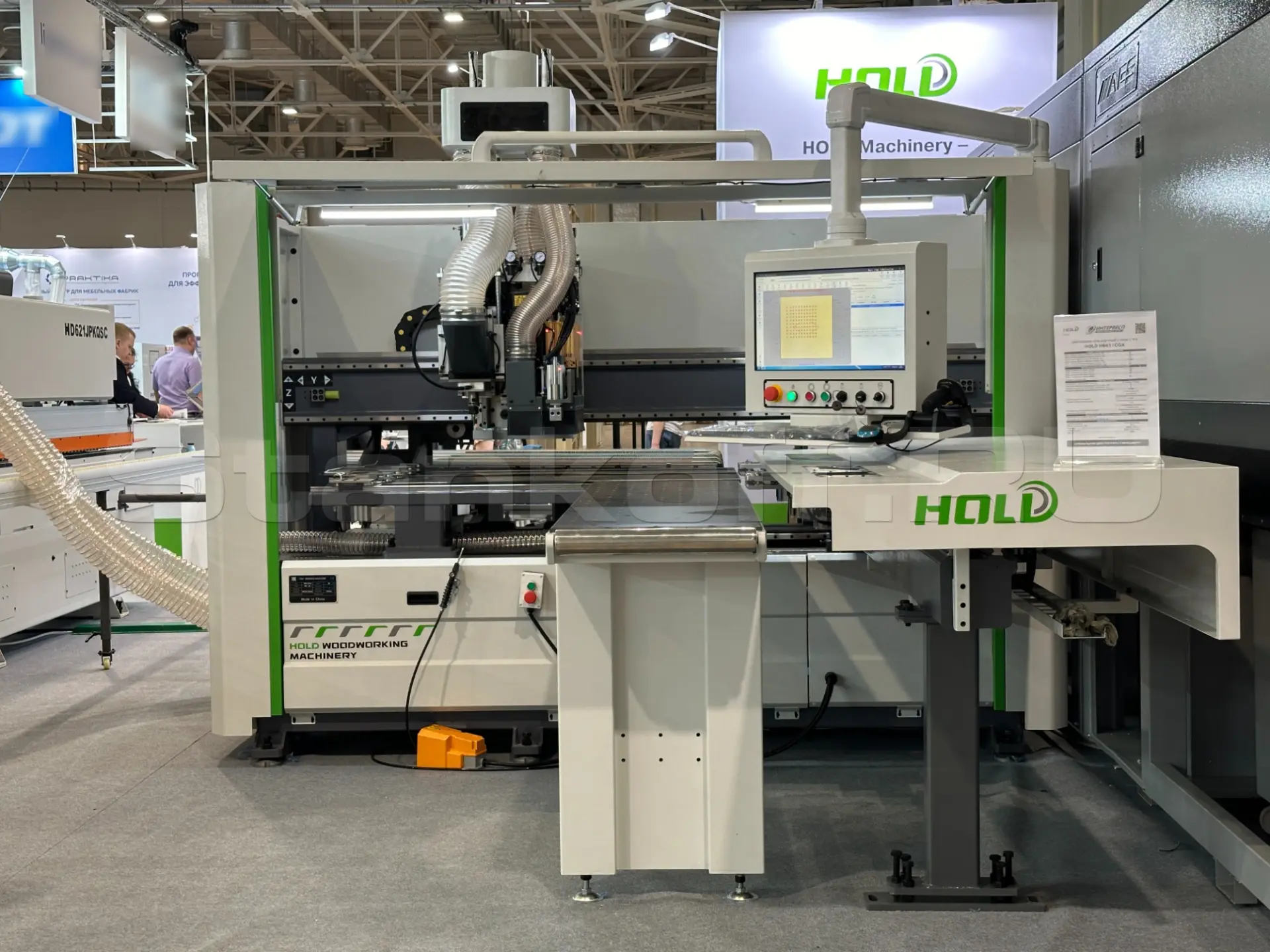

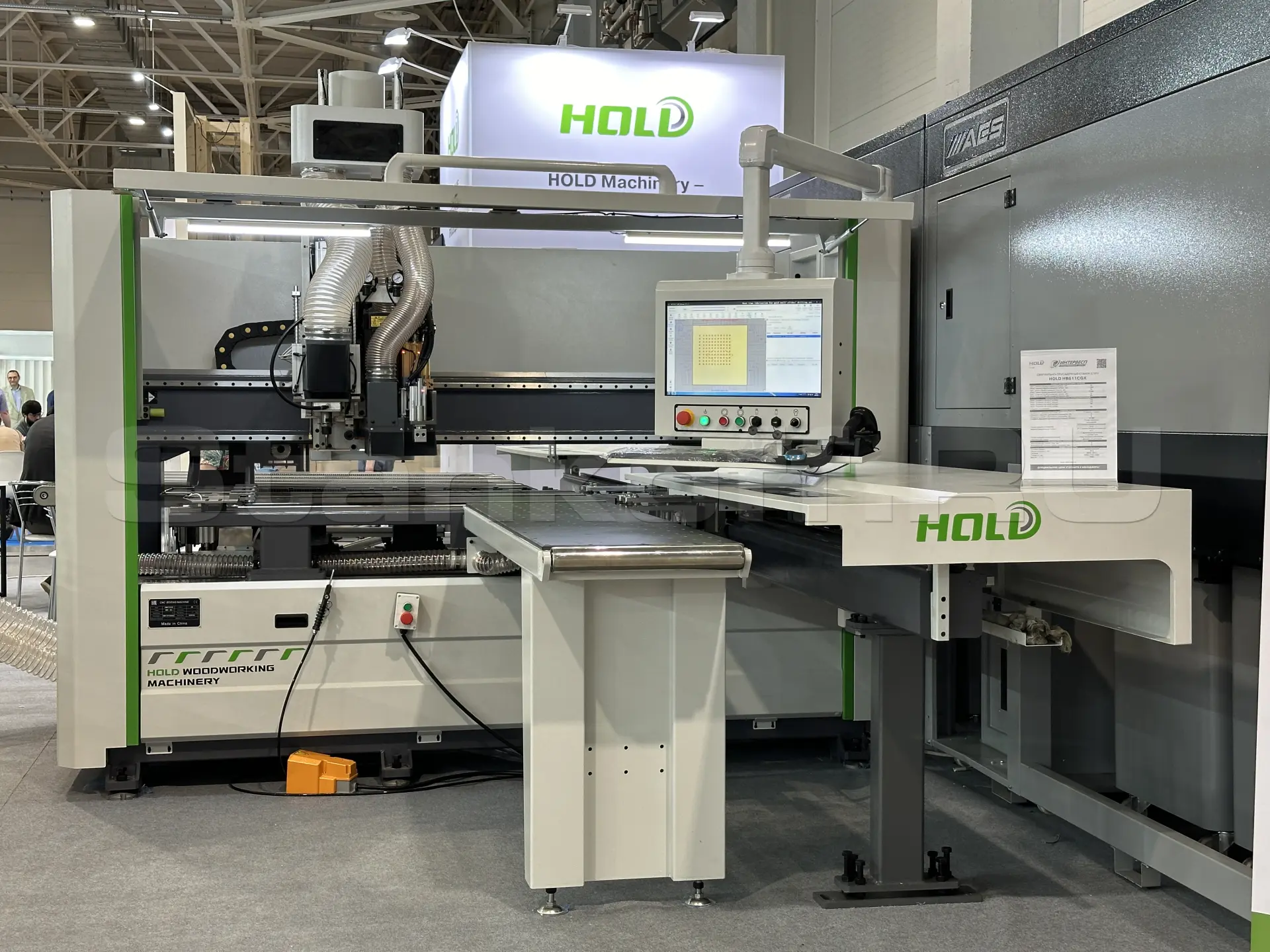

Сверлильно-присадочный станок с ЧПУ HOLD HB 611-CGX
Краткие характеристики
| Мин. ширина обрабатываемой панели, мм | 30 |
| Макс. ширина обрабатываемой панели, мм | 1 200 |
| Мин. длина обрабатываемой панели, мм | 70 |
| Макс. длина обрабатываемой панели, мм | 3 300 |
| Мин. толщина обрабатываемой панели, мм | 9 |
| Макс. толщина обрабатываемой панели, мм | 55 |
| Макс. скорость по оси X, м/мин | 130 |
| Макс. скорость по оси Y, м/мин | 100 |
| Макс. скорость по оси Z, м/мин | 30 |
| Макс. скорость по оси A, м/мин (скорость толкателей) | 60 |
| Количество сверлильных голов, шт. | 2 (сверху и снизу) |
| Мощность верхнего фрезерного шпинделя, кВт | 6 |
| Мощность нижнего фрезерного шпинделя, кВт | 6 х 2 |
| Скорость вращения фрезерного шпинделя, об/мин | 18 000 |
| Конфигурация шпинделей верхней сверлильной головы | |
| Кол-во вертикальных шпинделей, шт | 12 |
| Кол-во горизонтальных шпинделей по Х, шт | 2+2 |
| Кол-во горизонтальных шпинделей по Y, шт | 2+2 |
| Кол-во фрезерных шпинделей, шт | 1 |
| Пазовая пила, шт | 1 |
| Конфигурация шпинделей нижней сверлильной головы | |
| Кол-во вертикальных шпинделей, шт | 9 |
| Кол-во фрезерных шпинделей, шт | 1 |
| Пазовая пила (торцевое расположение) | |
| Максимальная глубина паза, мм | 8 |
| Минимальная толщина панели для резки, мм | 4 |
| Общие параметры | |
| Система смазки | Автоматическая |
| Общая мощность, кВт | 28,5 |
| Питание, Гц | 380/50 |
| Габариты (ДxШxВ), мм | 5900x2700x2500 |
| Вес, кг | 3300 |
Конструктив
Сверлильно-присадочный станок с ЧПУ HOLD HB611CGX используется для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях деталей мебели. Это оборудование позволяет получать детали с большим количеством отверстий, которые точно соответствуют необходимым размерам, без сколов.
Система управления станком, основанная на базе промышленного компьютера, позволяет выполнять любые операции присадки с шести сторон за один проход детали. Также станок может фрезеровать прямые и криволинейные пазы с помощью верхнего и нижнего фрезерных агрегатов. Возможность работы со сканером штрих-кода значительно ускоряет технологический процесс.
Преимущества

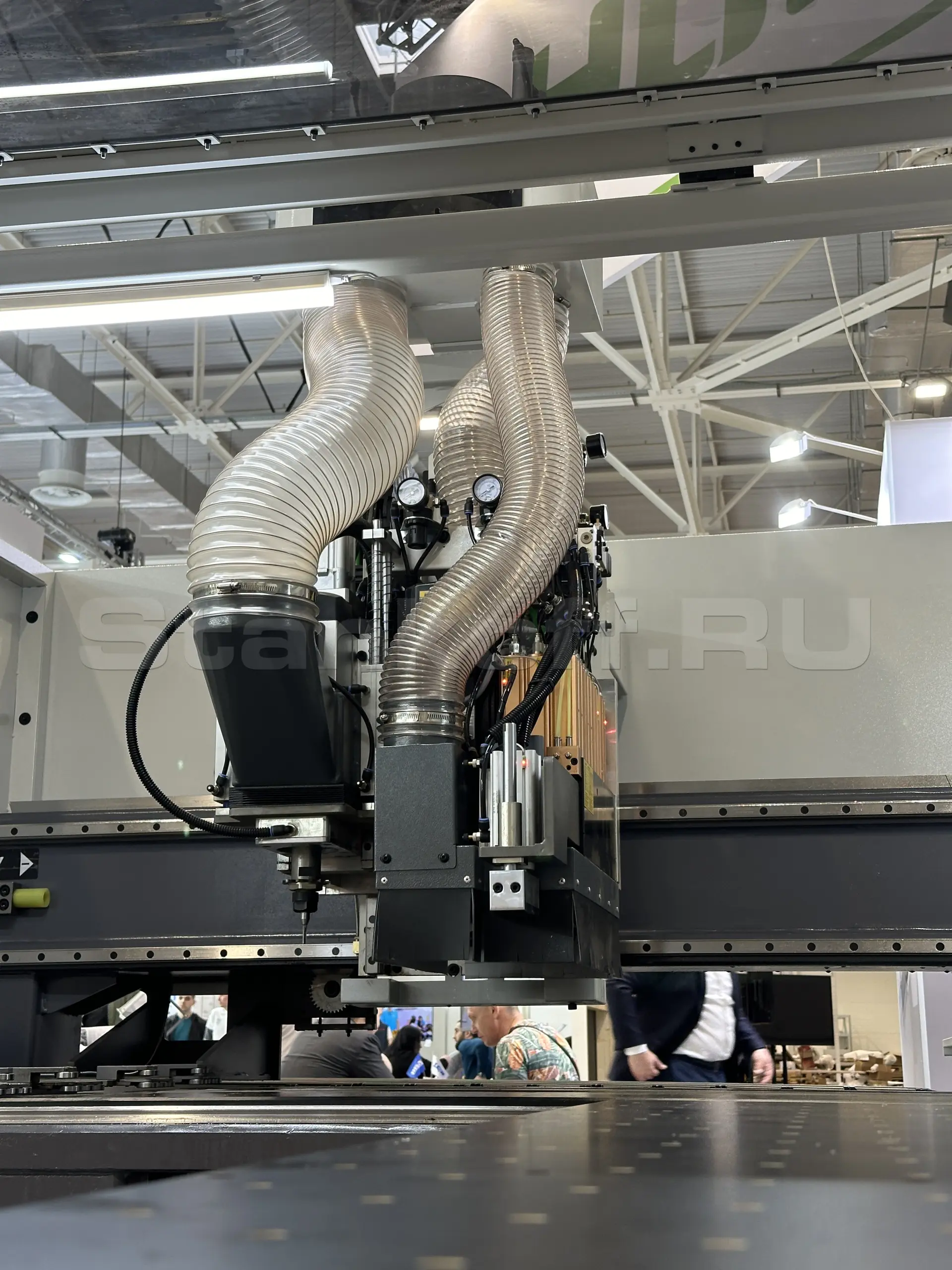

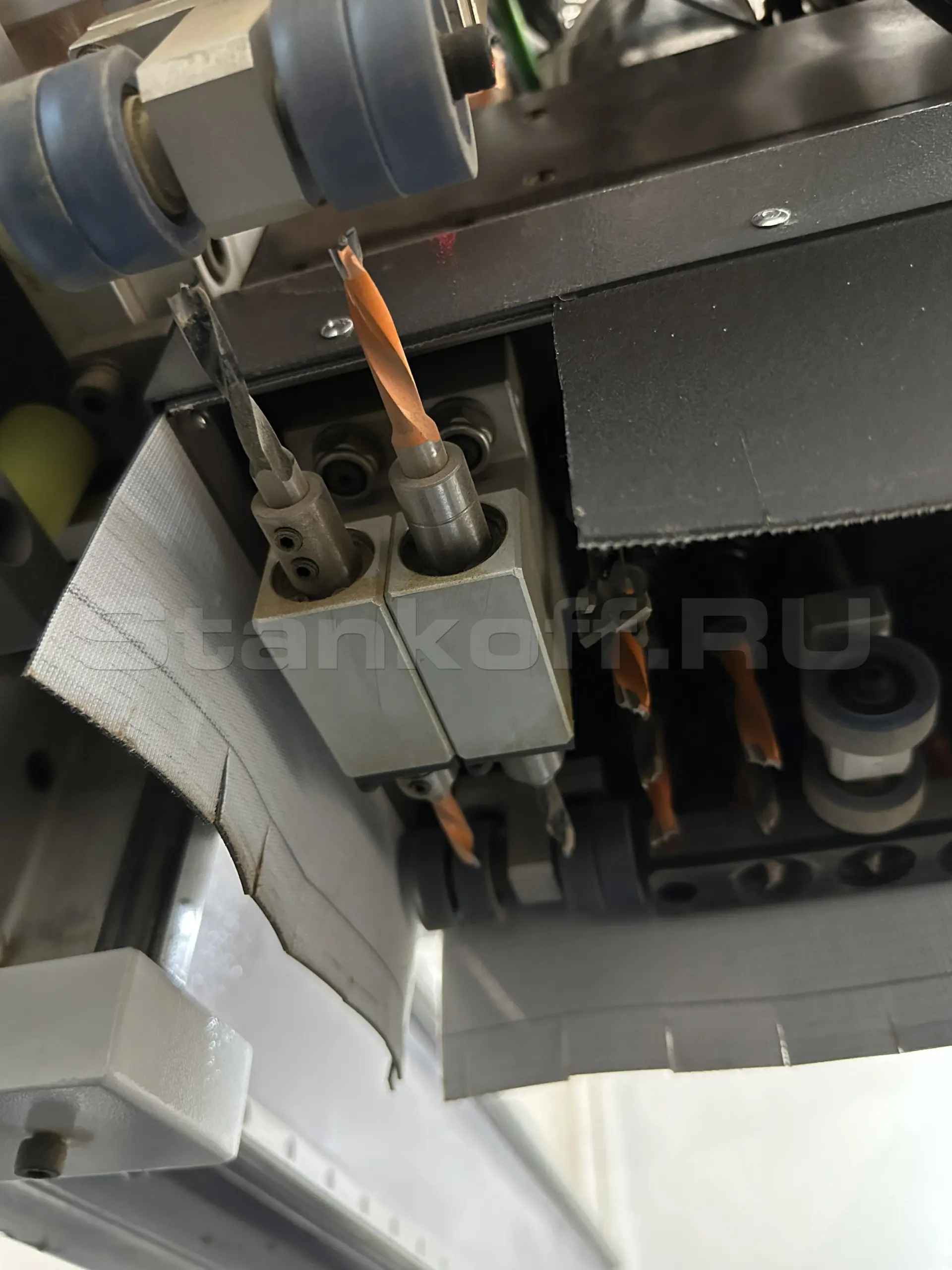

- В верхней части сверлильной головы есть дополнительное отверстие для отвода пыли, чтобы предотвратить её попадание на поверхность заготовки;

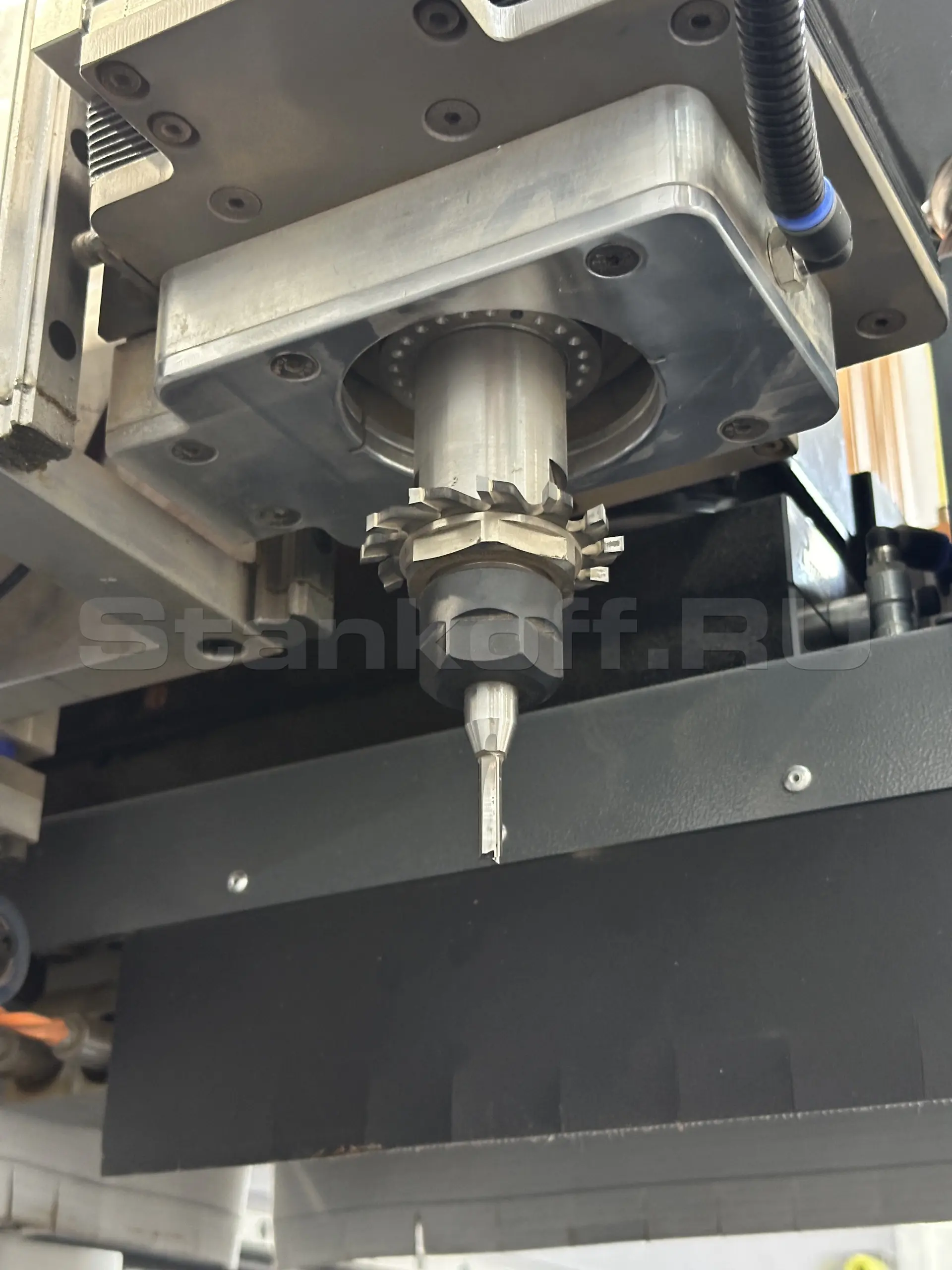

- На верхнем шпинделе установлены горизонтальный пильный диск и вертикальная фреза. Пильный диск служит для создания горизонтального паза, для производства заготовок с пазом для светодиодной ленты, боковой ручкой и других процессов;
- Подающий механизм имеет особую конструкцию с отверстием посередине. Благодаря этому небольшая заготовка в положении захвата может быть просверлена в центре;
- Большой резервуар сжатого воздуха со стабилизацией давления;
- Интеллектуальная система бокового выравнивания;
- Использование прецизионной зубчатой рейки. Точность зубчатой рейки составляет DIN6, и она шлифуется на прецизионном шлифовальном станке. Обладает высокой точностью и не требует специального обслуживания;
- Два захвата управляются с помощью сервопривода для более точного позиционирования;
- Одновременная обработка верхнего и нижнего паза;
- Обработка двух плит одновременно;

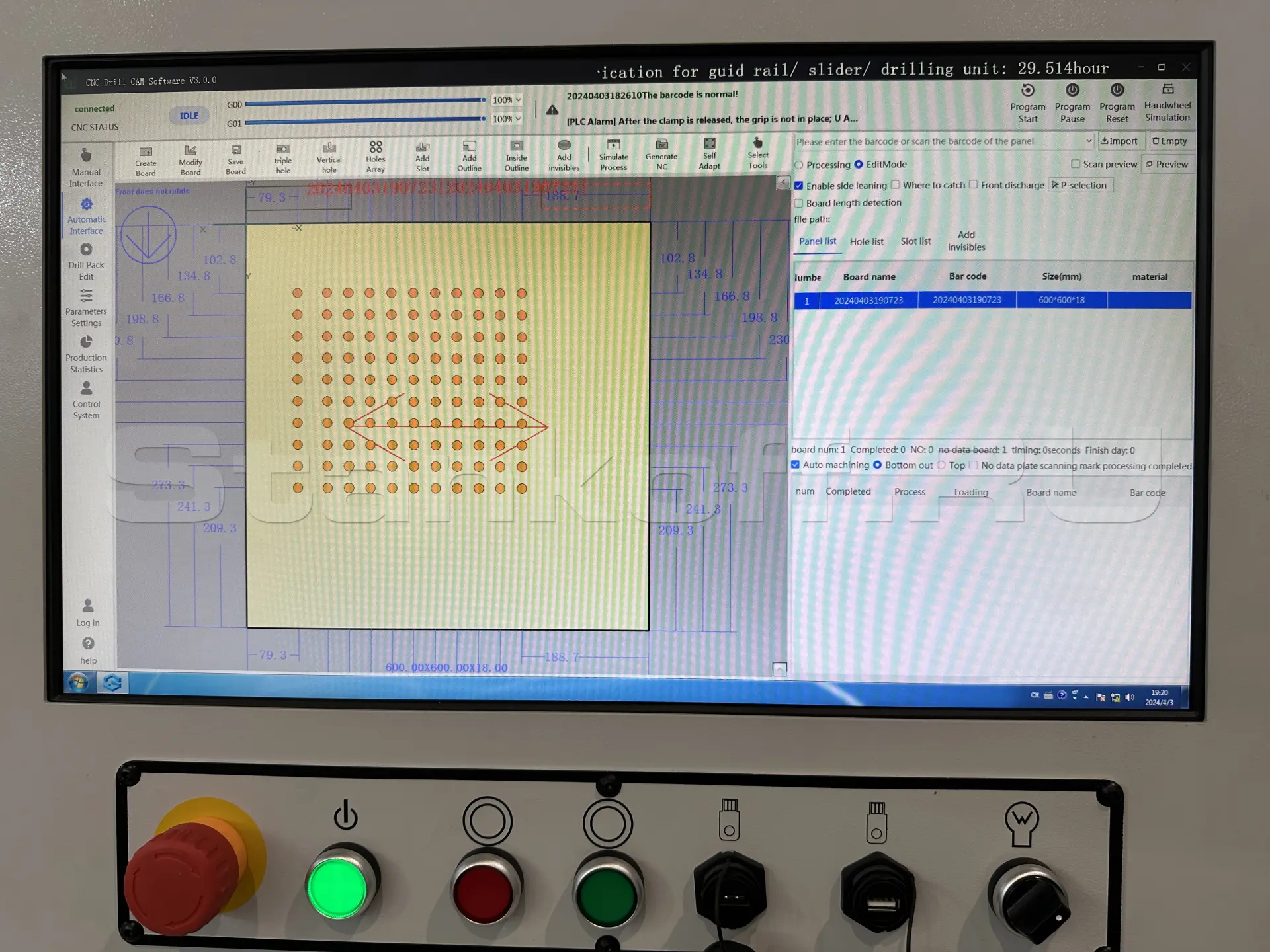

- Функция моделирования позволяет предварительно смоделировать обработку заготовки, что помогает избежать ошибок в работе;
- Анализ данных, подсчет времени обработки каждого сверла и фрезы до установленного времени использования и выдача запроса на замену инструмента;
- Функция статистики обработки: статистика информации QR-кода каждой панели, время начала обработки, время окончания, затраченное время и временной интервал размещения панелей для облегчения управления эффективностью работы сотрудников;
- Многоосевая система ЧПУ и многоканальная технология. Обработанные и ожидающие обработки файлы отображаются отдельно. Для управления разгрузкой и обработкой используется многоканальная технология управления. Поэтому после того, как обработанная деталь выгружена, зажим возвращается в исходное положение для захвата новой панели.
Стандартная комплектация

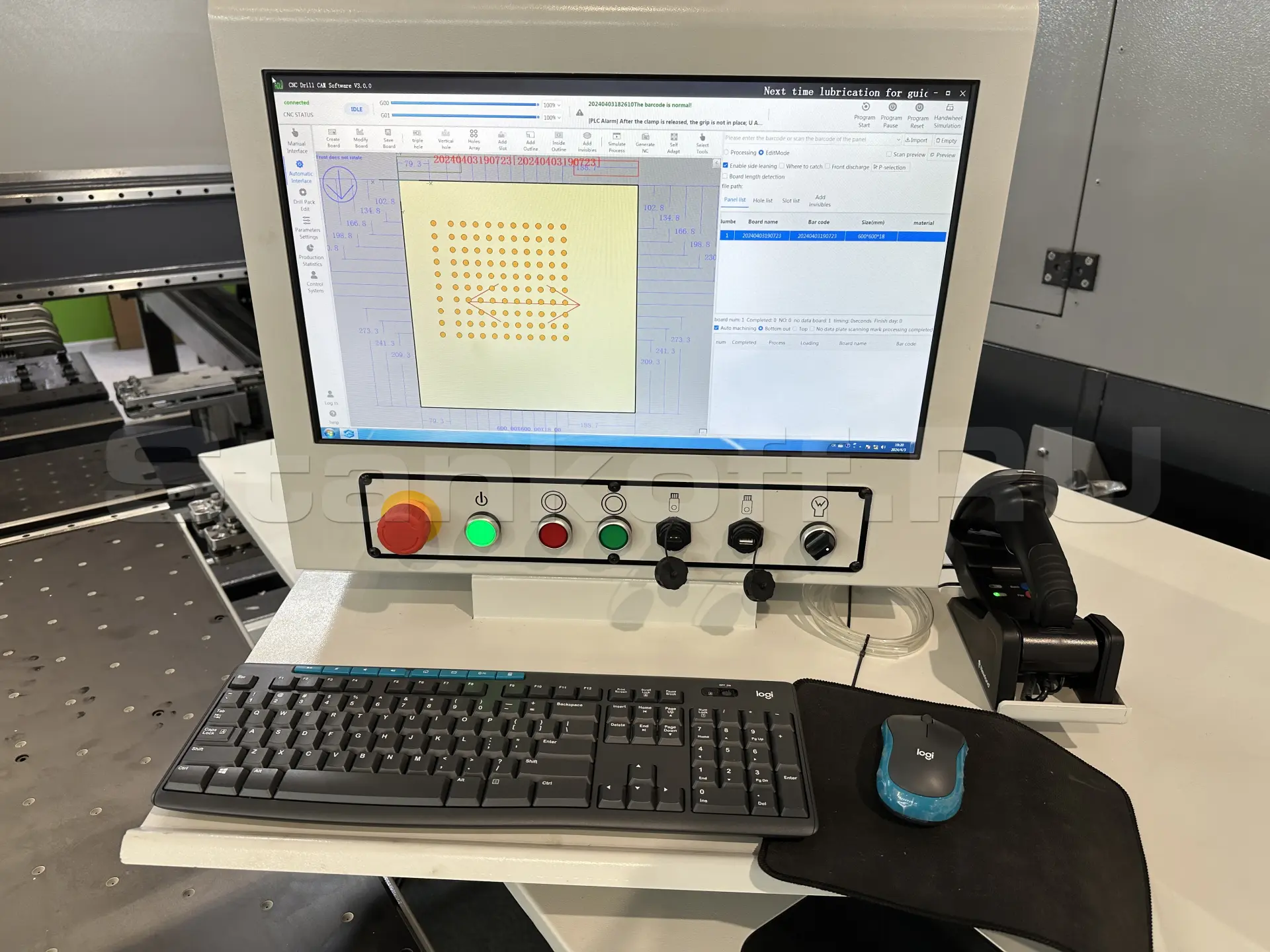

- Пульт управления;
- Верхняя и нижняя сверлильные группы;
- Верхний и нижний фрезерные шпиндели;

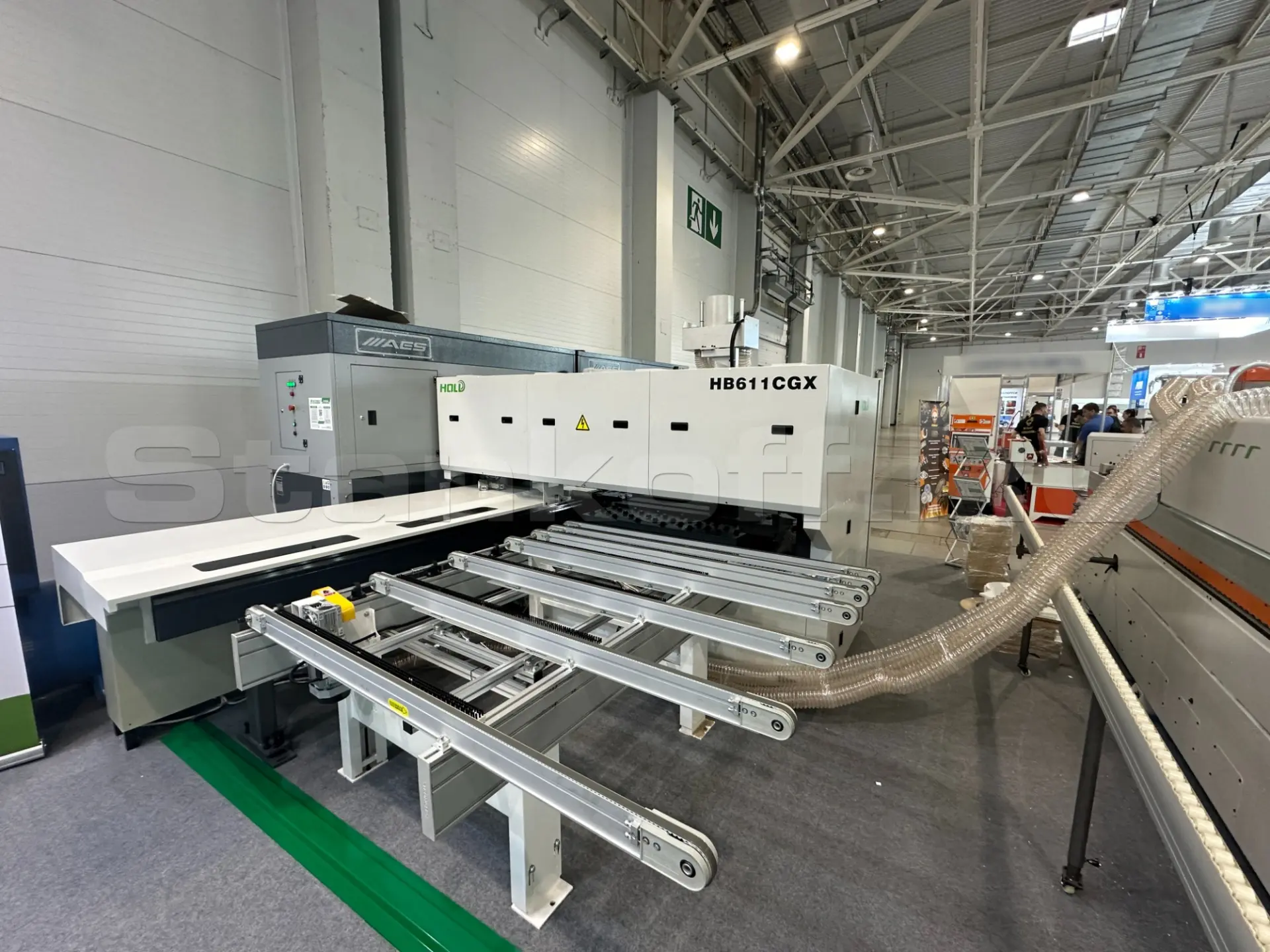

- Разгрузочный стол с приводным конвейером;
- Сканер штрих-кодов.

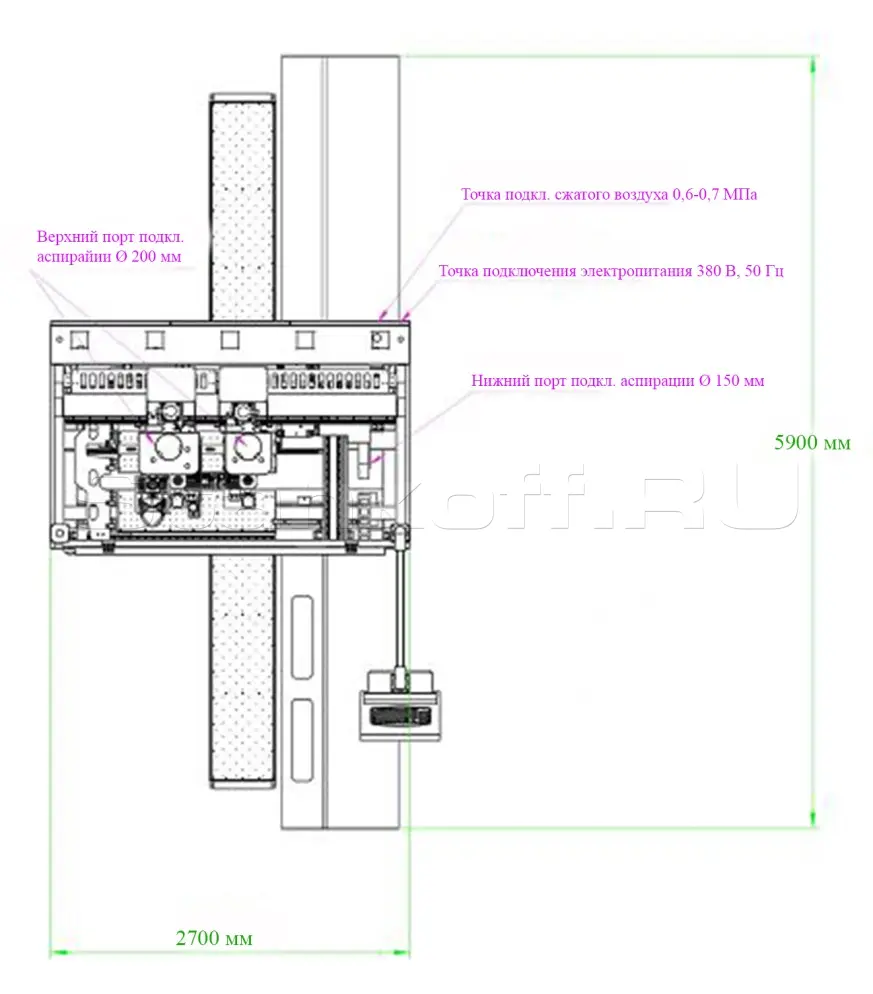

Схема оборудования
Характеристики
| Мин. ширина обрабатываемой панели, мм | 30 |
| Макс. ширина обрабатываемой панели, мм | 1 200 |
| Мин. длина обрабатываемой панели, мм | 70 |
| Макс. длина обрабатываемой панели, мм | 3 300 |
| Мин. толщина обрабатываемой панели, мм | 9 |
| Макс. толщина обрабатываемой панели, мм | 55 |
| Макс. скорость по оси X, м/мин | 130 |
| Макс. скорость по оси Y, м/мин | 100 |
| Макс. скорость по оси Z, м/мин | 30 |
| Макс. скорость по оси A, м/мин (скорость толкателей) | 60 |
| Количество сверлильных голов, шт. | 2 (сверху и снизу) |
| Мощность верхнего фрезерного шпинделя, кВт | 6 |
| Мощность нижнего фрезерного шпинделя, кВт | 6 х 2 |
| Скорость вращения фрезерного шпинделя, об/мин | 18 000 |
| Конфигурация шпинделей верхней сверлильной головы | |
| Кол-во вертикальных шпинделей, шт | 12 |
| Кол-во горизонтальных шпинделей по Х, шт | 2+2 |
| Кол-во горизонтальных шпинделей по Y, шт | 2+2 |
| Кол-во фрезерных шпинделей, шт | 1 |
| Пазовая пила, шт | 1 |
| Конфигурация шпинделей нижней сверлильной головы | |
| Кол-во вертикальных шпинделей, шт | 9 |
| Кол-во фрезерных шпинделей, шт | 1 |
| Пазовая пила (торцевое расположение) | |
| Максимальная глубина паза, мм | 8 |
| Минимальная толщина панели для резки, мм | 4 |
| Общие параметры | |
| Система смазки | Автоматическая |
| Общая мощность, кВт | 28,5 |
| Питание, Гц | 380/50 |
| Габариты (ДxШxВ), мм | 5900x2700x2500 |
| Вес, кг | 3300 |
