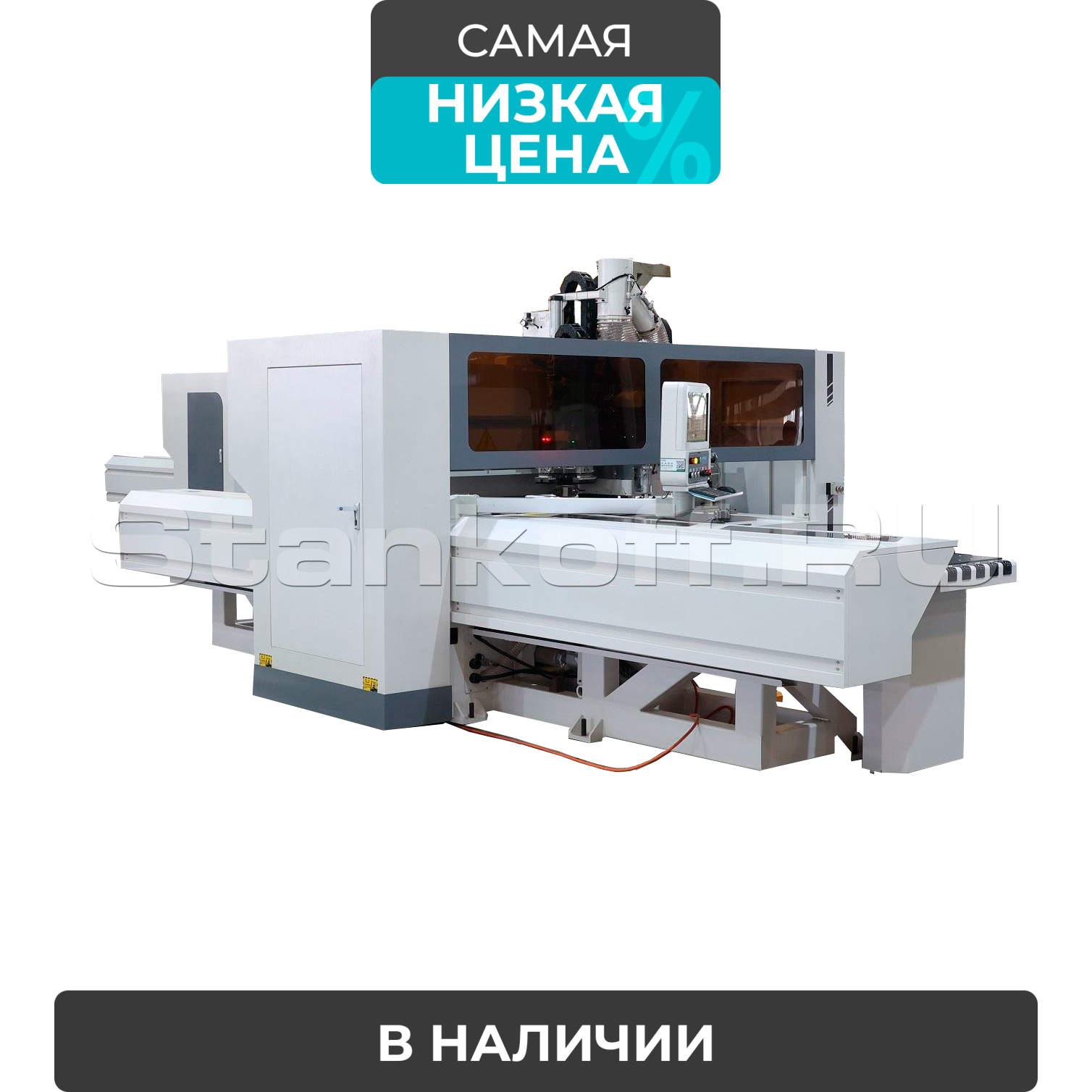

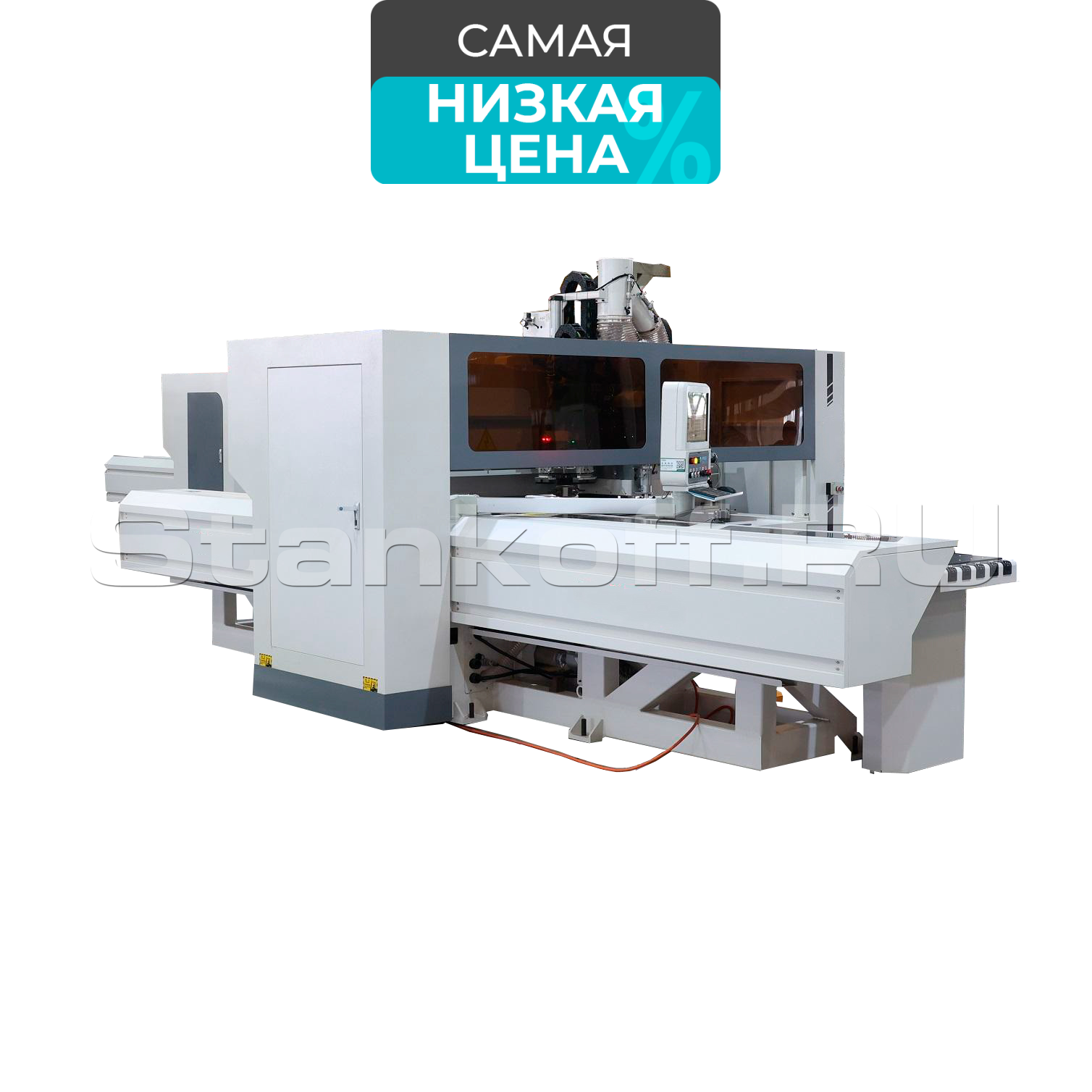

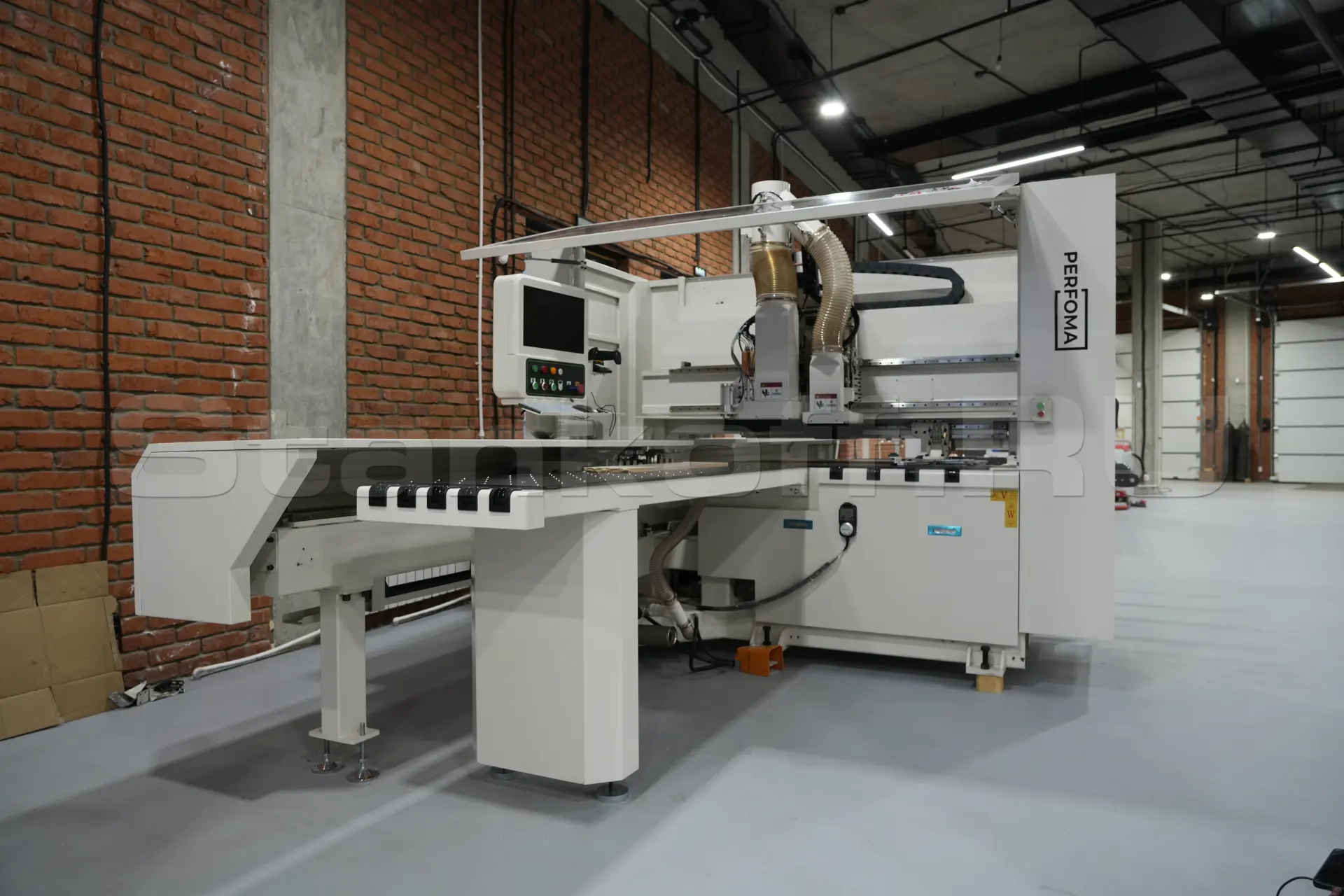

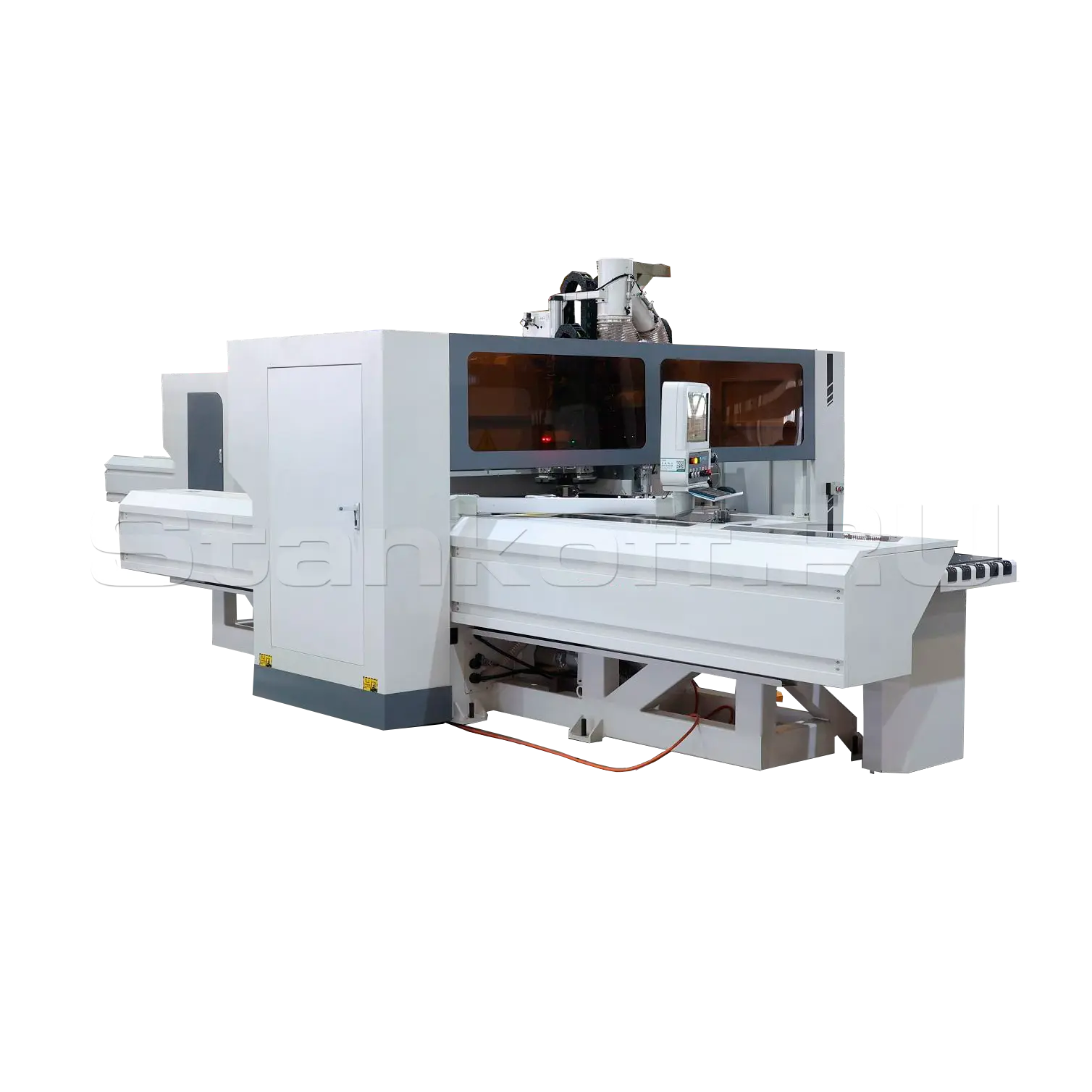

Сверлильно-присадочный центр с ЧПУ PERFOMA DFC-3050
| Мин. длина заготовки, мм | 180 |
| Макс. длина заготовки, мм | 3050 |
| Мин. ширина заготовки, мм | 35 |
| Макс. ширина заготовки, мм | 1200 |
| Мин. толщина заготовки, мм | 10 |
| Макс. толщина заготовки, мм | 45 |
| Скорость перемещения по оси X, макс., м/мин. | 130 |
| Скорость перемещения по оси Y, макс., м/мин. | 80 |
| Скорость перемещения по оси Z, макс., м/мин. | 30 |
| Мощность верхнего фрезерного узла, кВт | 6 |
| Мощность нижнего фрезерного узла, кВт | 3,5 |
| Мощность верхней сверлильной группы, кВт | 2,2 |
| Мощность нижней сверлильной группы, кВт | 3,5 |
| Количество шпинделей для сверления в пласть заготовки сверху, шт. | 12 вертикальных + 8 горизонтальных + пила |
| Количество шпинделей для сверления заготовки снизу, шт. | 9 |
| Макс. длина сверла, мм | 70 |
| Макс. диаметр сверла, мм | 35 |
| Частота вращения верхнего фрезерного шпинделя, об/мин. | 18 000 |
| Частота вращения нижнего фрезерного шпинделя, об/мин. | 18 000 |
| Габариты, мм | 5924 х 3100 х 2600 |
Конструктив
Сверлильно-присадочный центр с ЧПУ PERFOMA DFC-3050 позволяет сверлить отверстия и фрезеровать пазы любой сложности с высокой точностью. Станок распознает информацию о заготовке благодаря беспроводному сканированию ярлыка. Он может автоматически подавать материал и обрабатывать все отверстия и пазы на одной позиции без необходимости переворачивать деталь, что обеспечивает быструю работу без перенастройки для разных материалов.
Комплектация
| Система управления | Higerman (Китай) |
| Инвертор | Hpmont (Китай) |
| Зубчатая рейка | Ronnie (Германия) |
| Сервопривод | Higerman (Китай) |
| Сканер | Honeywell (США) |
| Электрические компоненты | Schneider (Франция)/ABB (Швеция) |
| Редуктор | Shimpo (Япония) |
Конструктивные особенности
Усиленная цельносварная станина

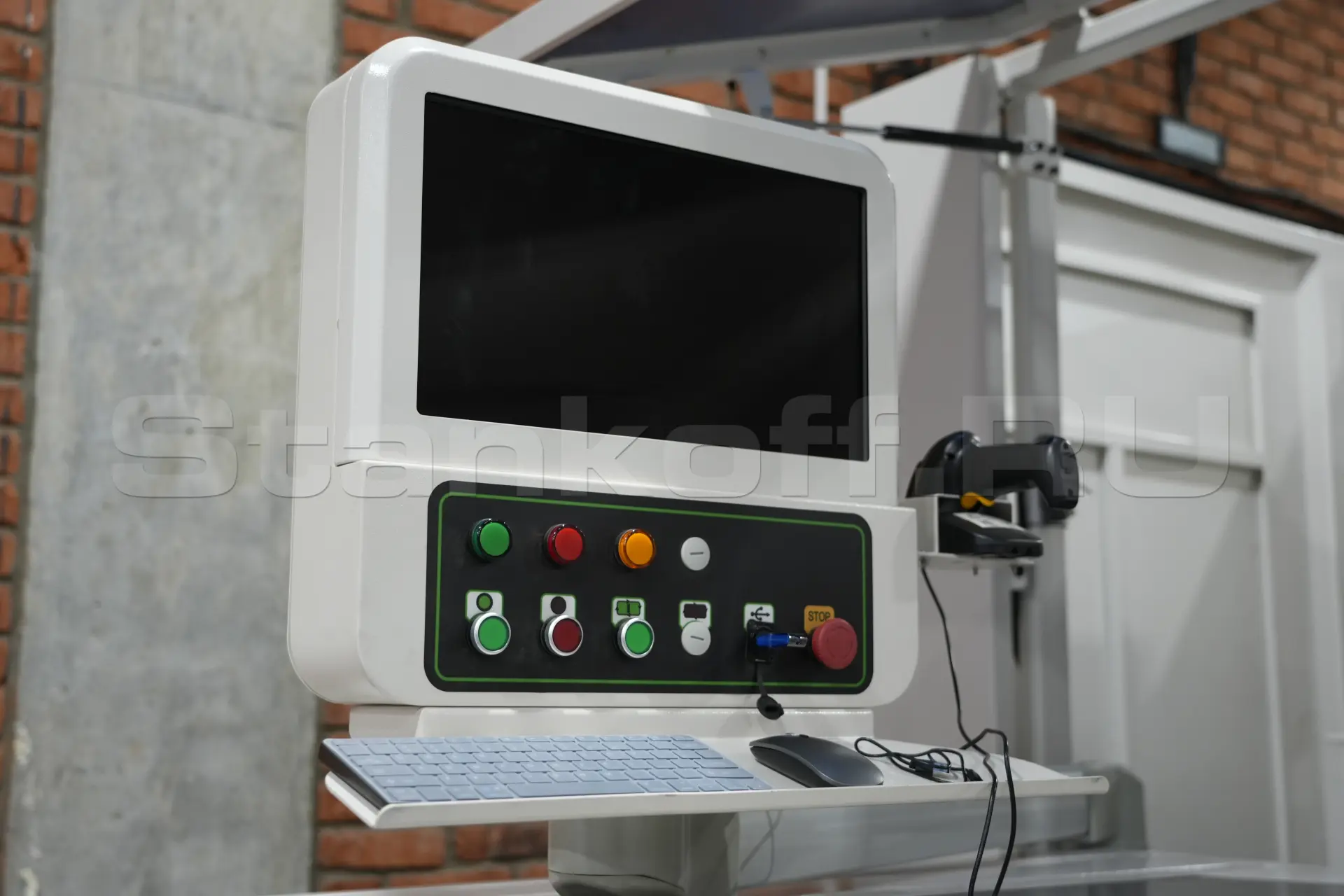

Система управления

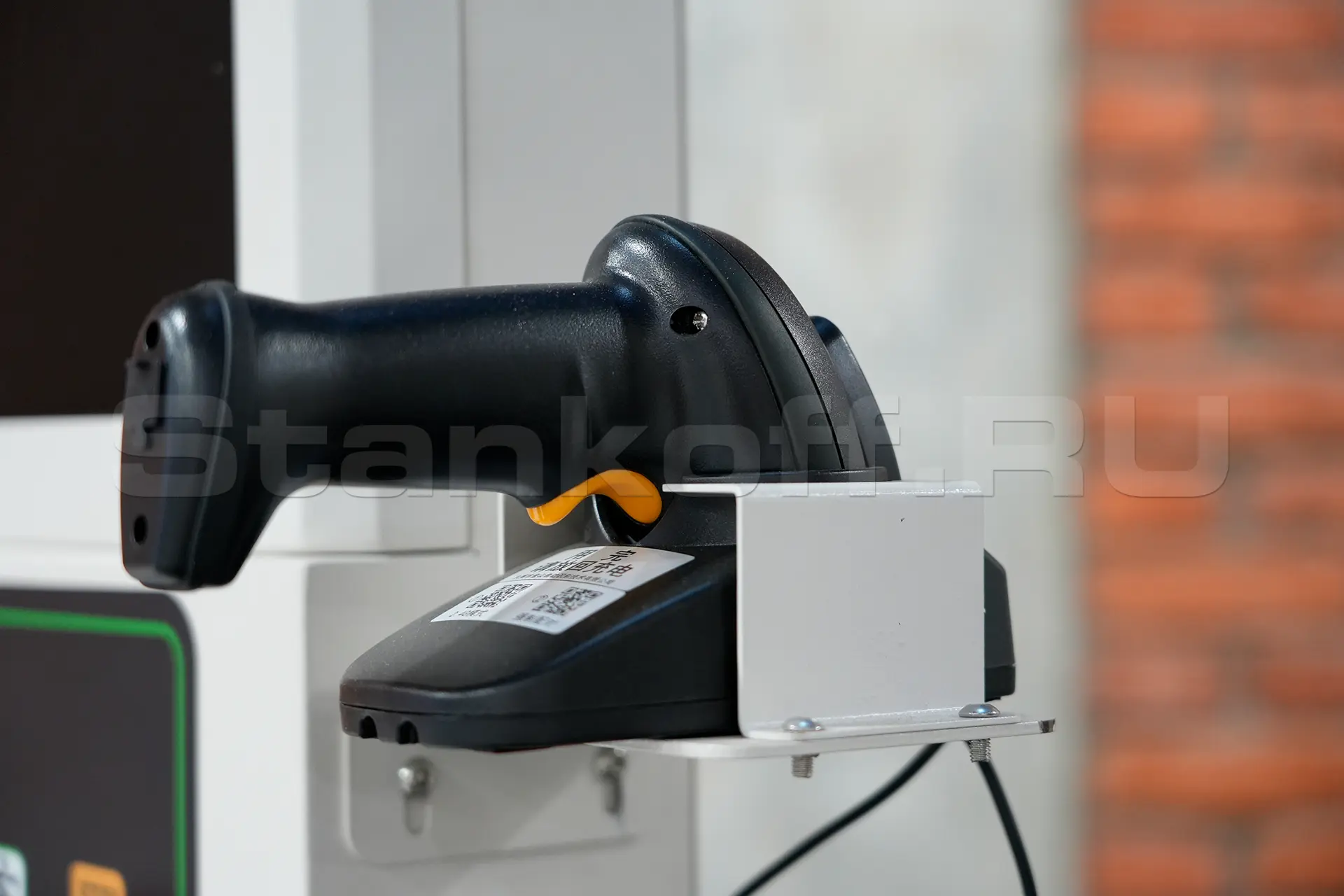

Сканер для работы со штрих-кодами
Пневматический захват

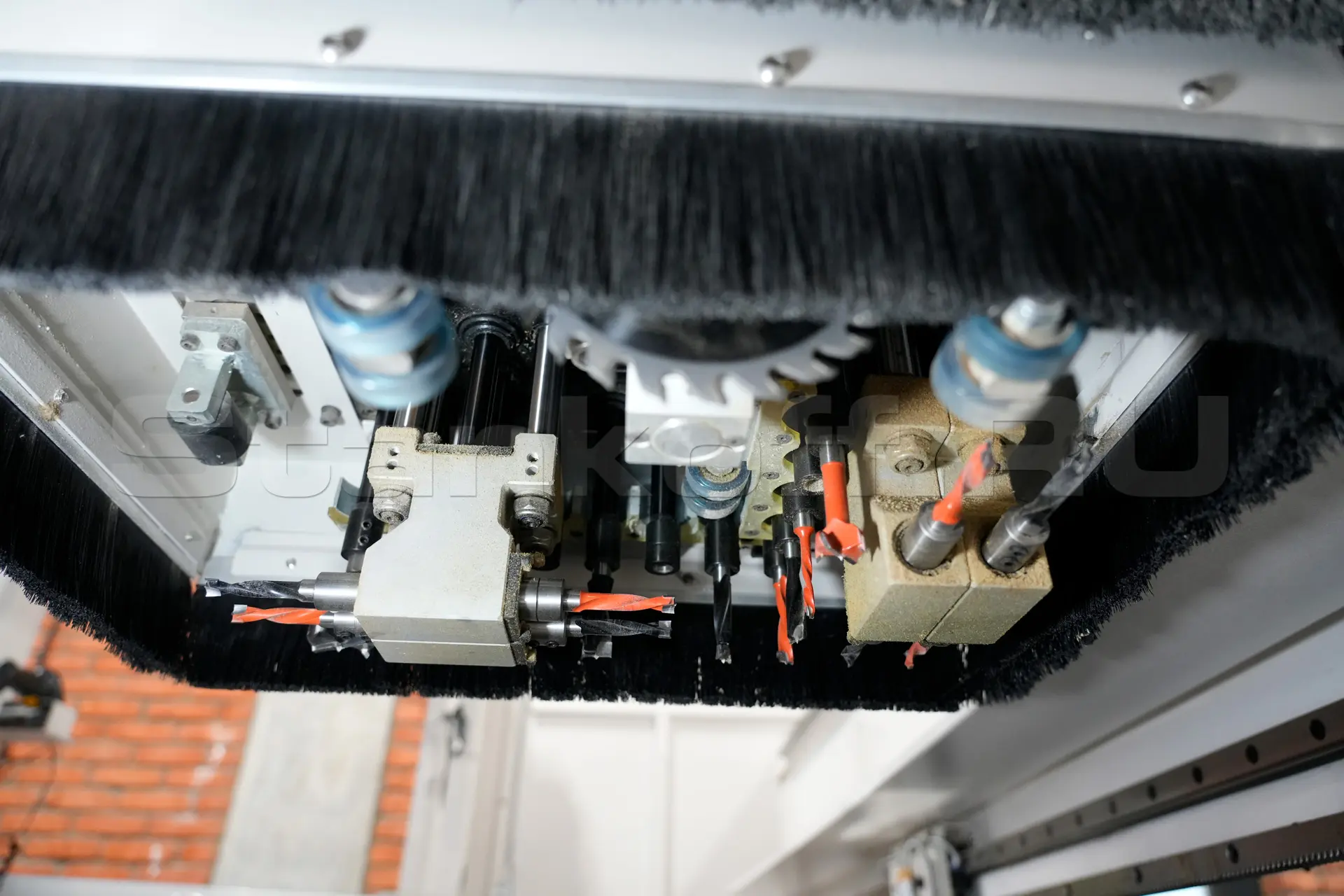

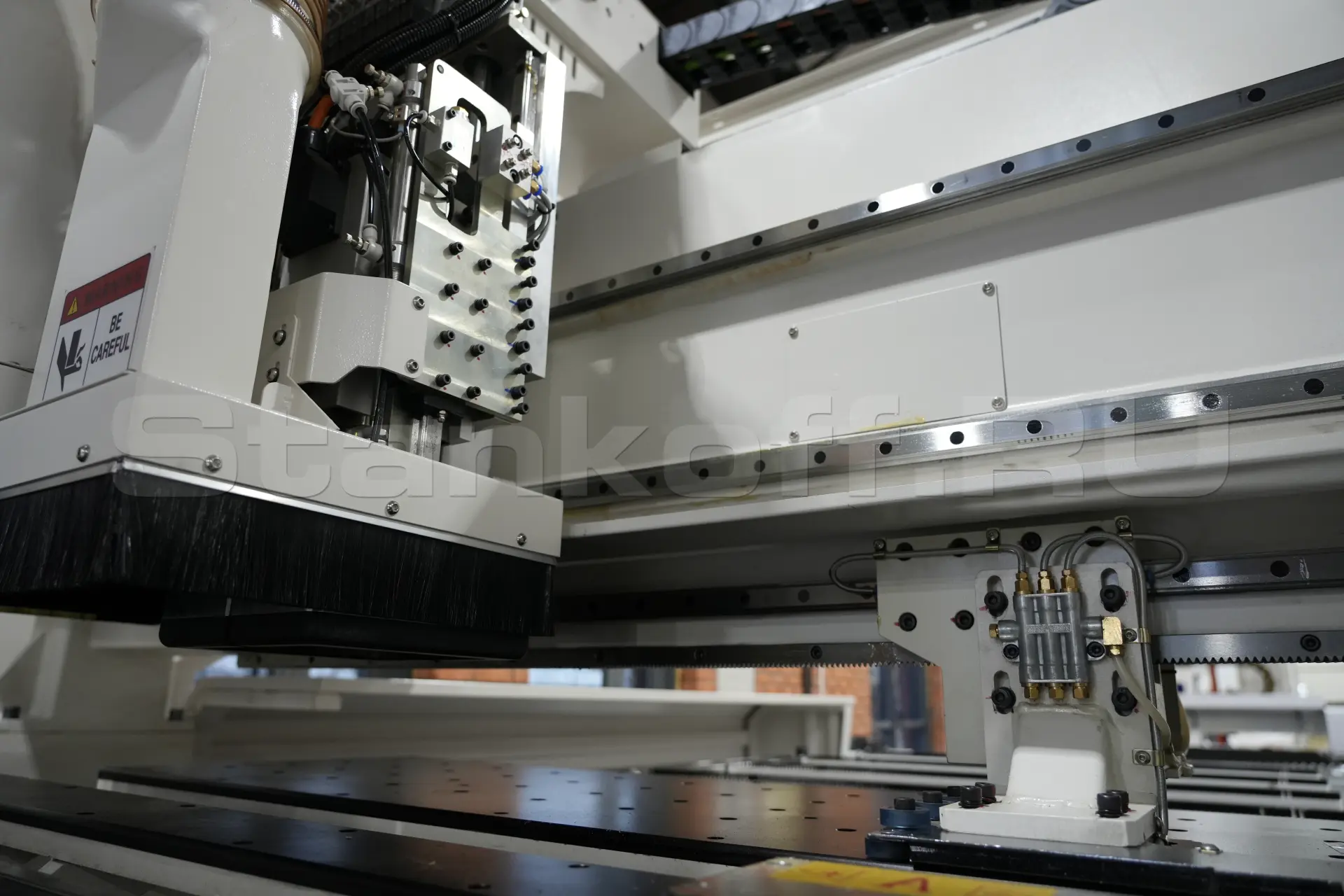

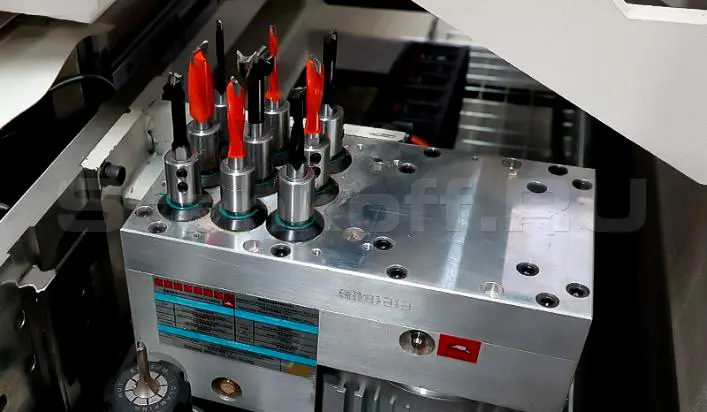

Верхняя сверлильная группа
• 12 вертикальных шпинделей;
• 8 горизонтальных шпинделей.

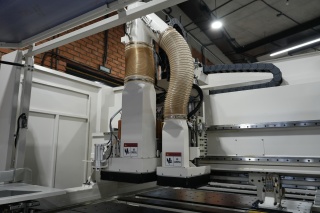

• Фрезерный узел
• Пила

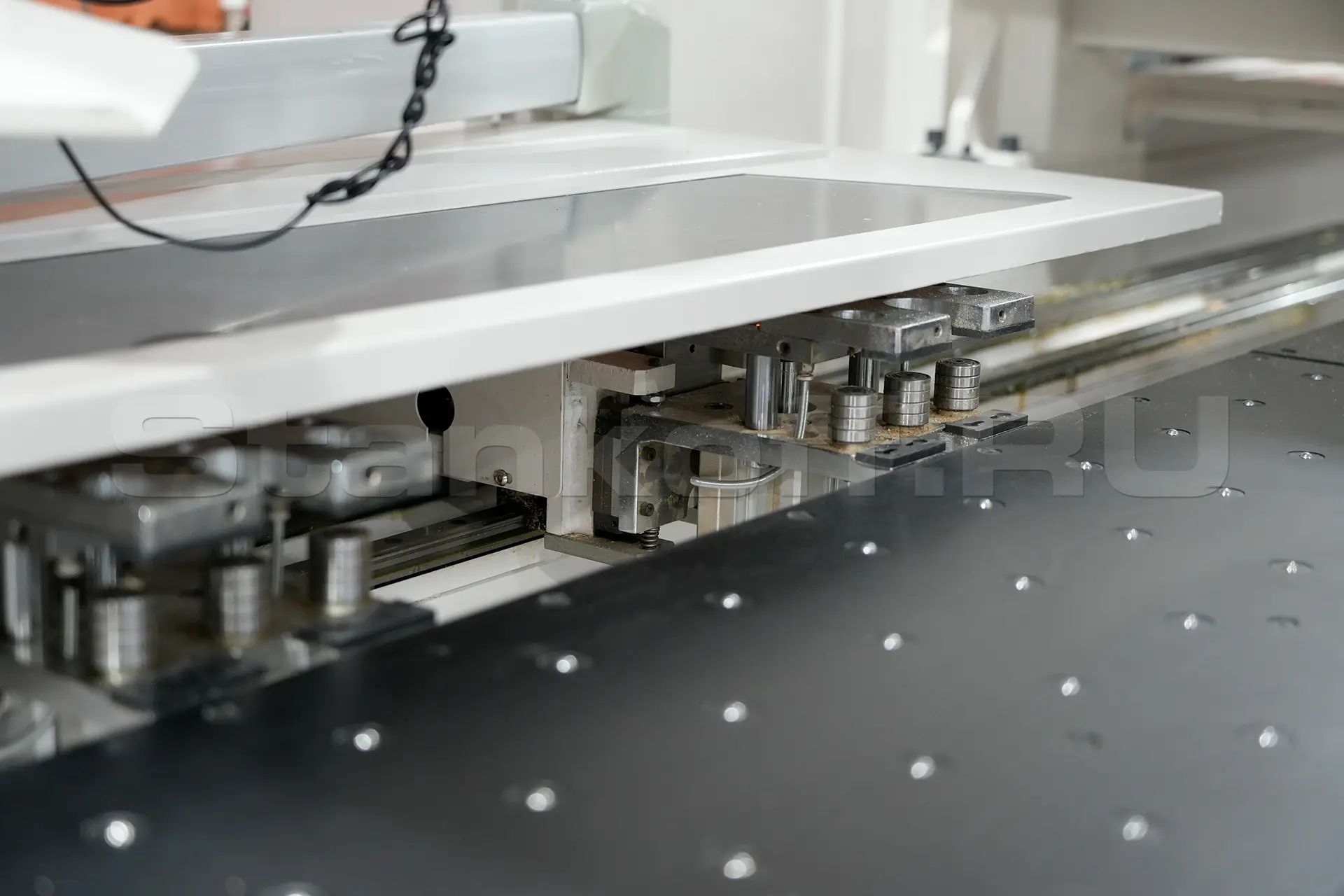

Нижняя сверлильная группа
• 9 вертикальных шпинделей;

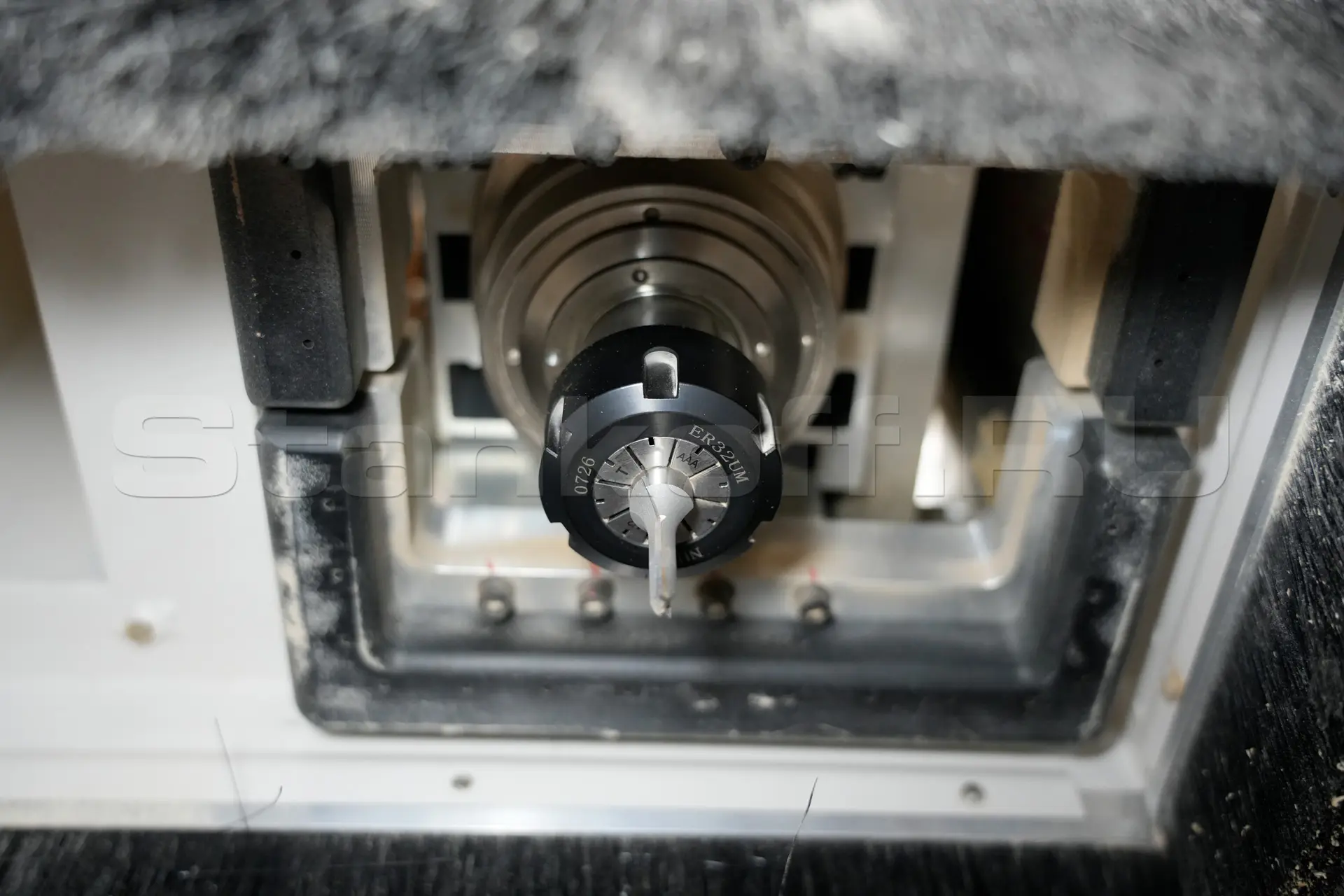

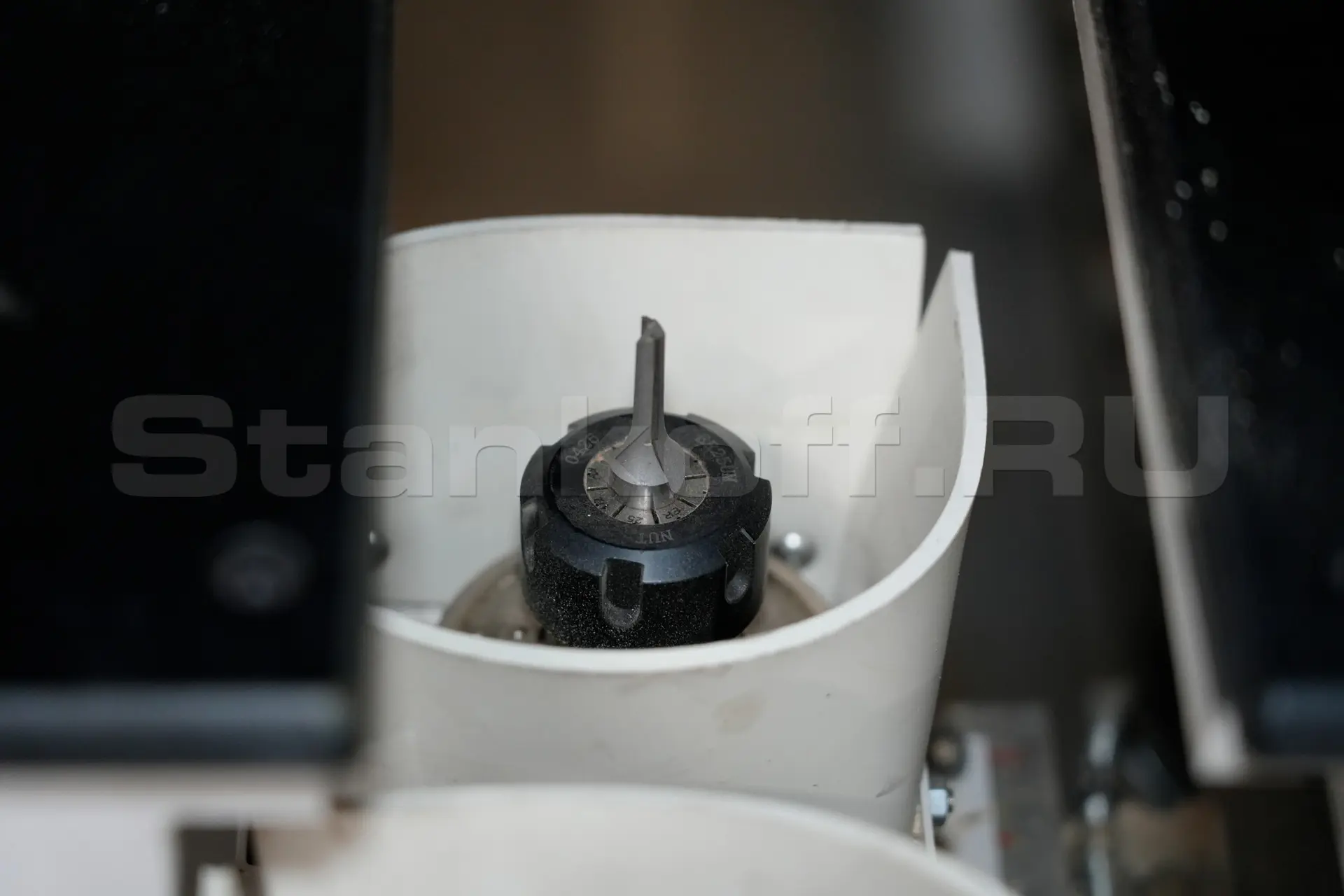

• Фрезерный узел.

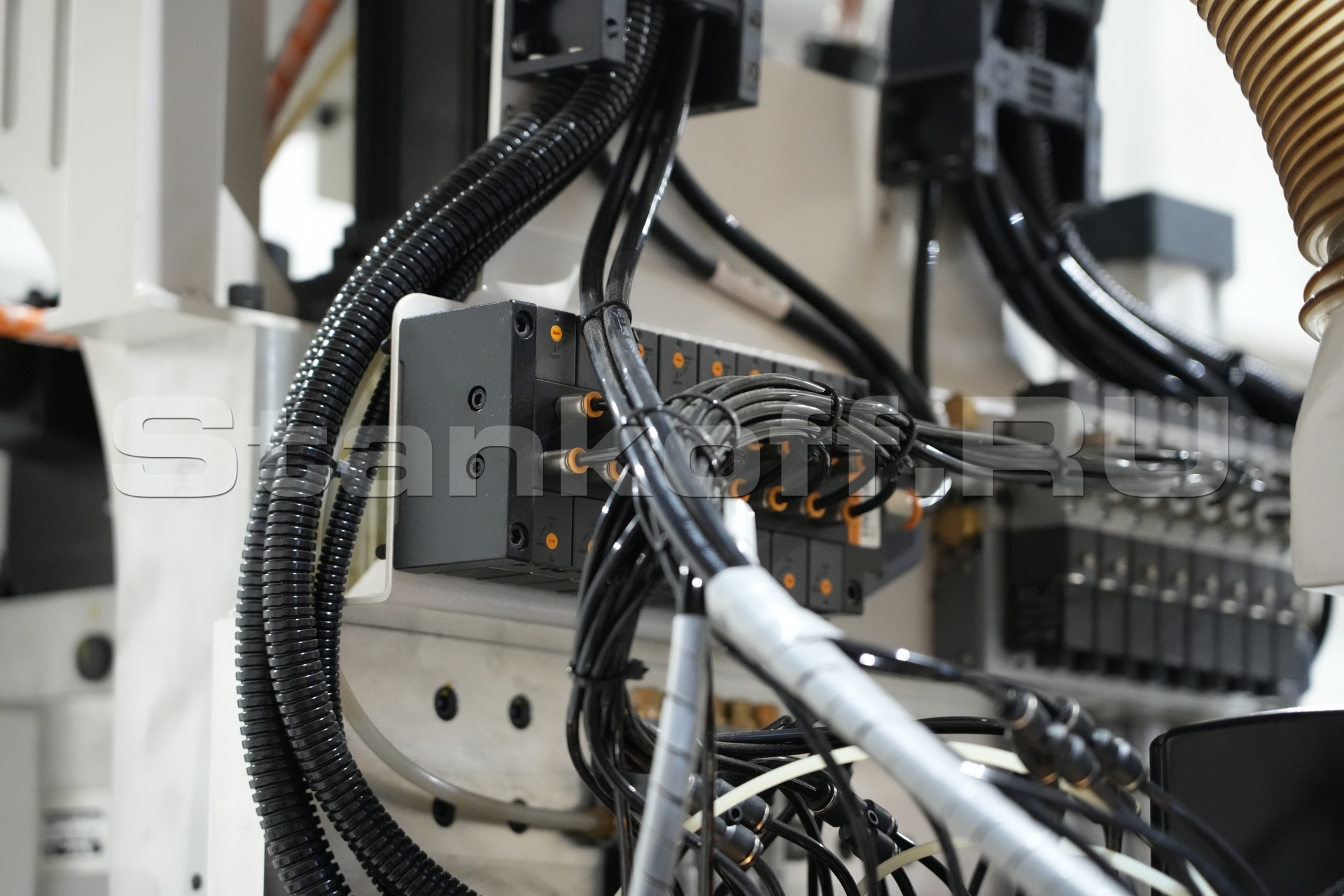

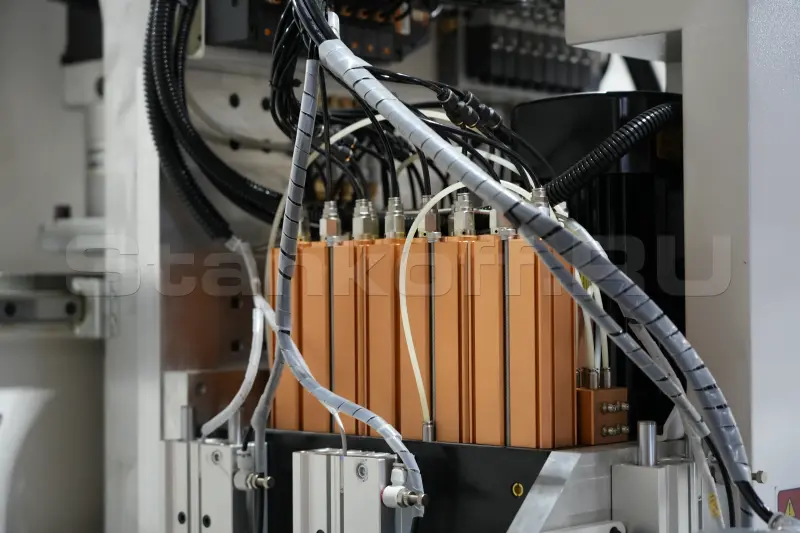

Присадочные шпиндели приводятся в движение электродвигателем: для их установки в рабочее положение используются пневматические цилиндры, затем серводвигатель перемещает их на нужную глубину сверления.

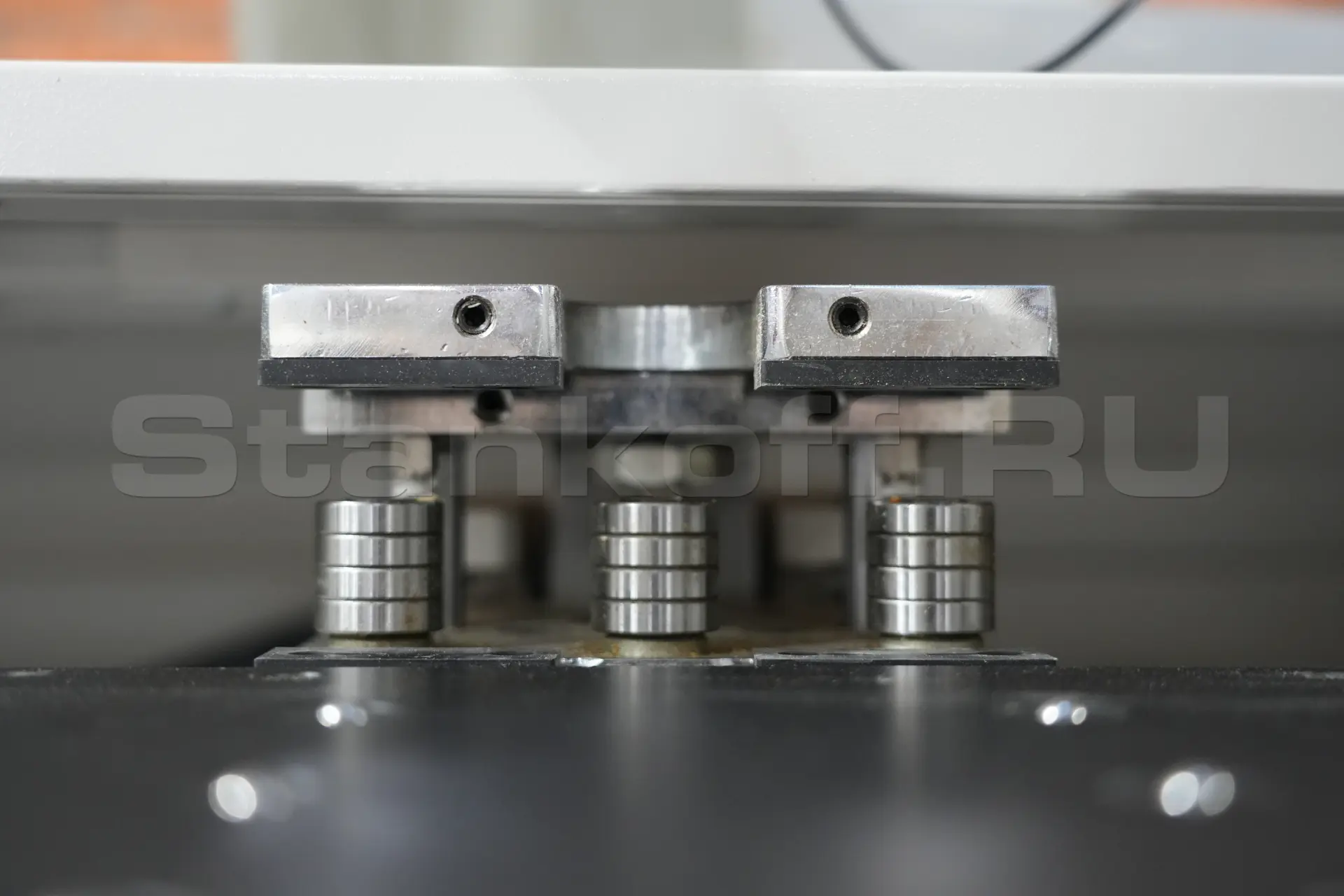

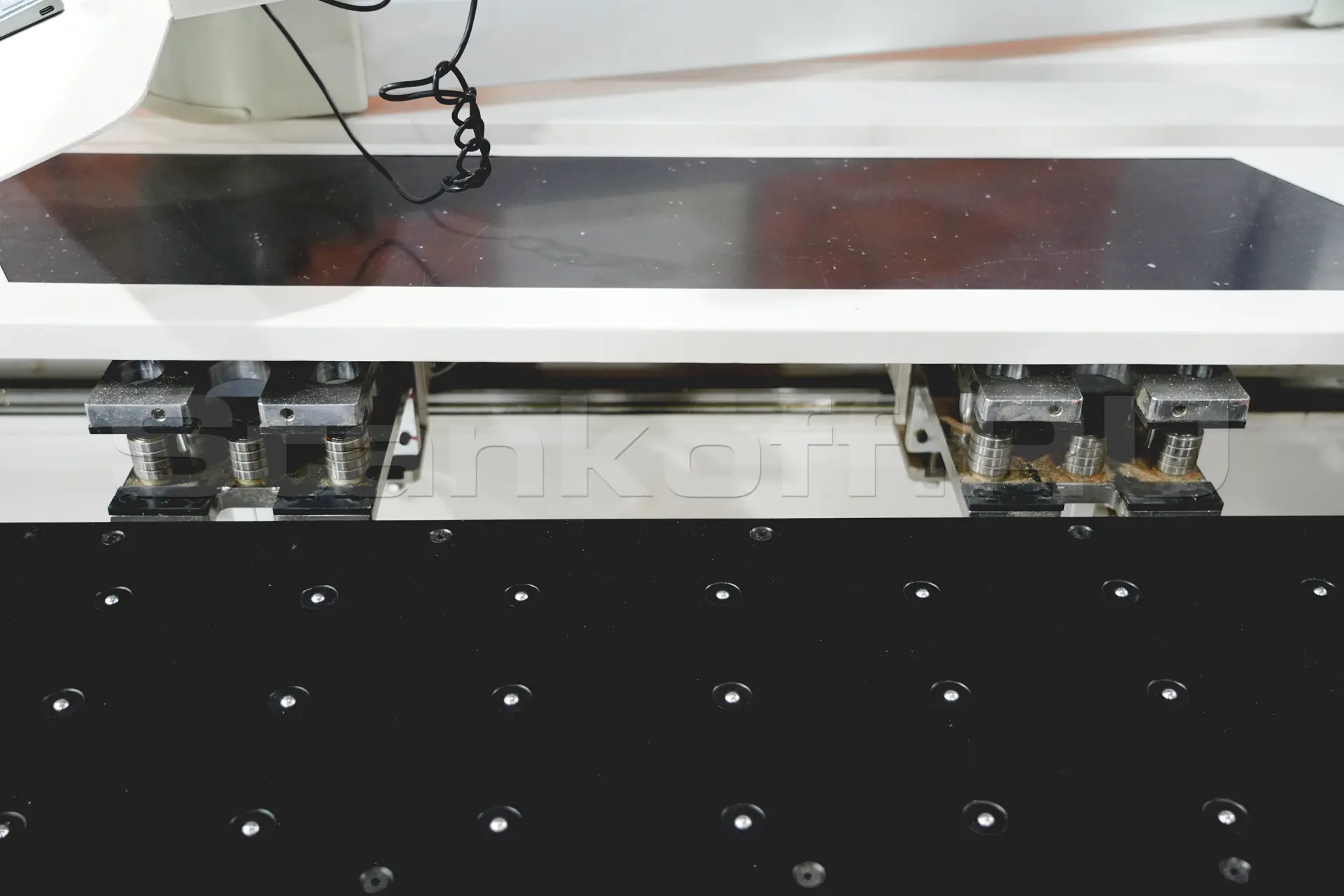

Сверлильная группа имеет дополнительные прижимы, которые обеспечивают стабильность и точность присадки отверстий.
Характеристики
| Мин. длина заготовки, мм | 180 |
| Макс. длина заготовки, мм | 3050 |
| Мин. ширина заготовки, мм | 35 |
| Макс. ширина заготовки, мм | 1200 |
| Мин. толщина заготовки, мм | 10 |
| Макс. толщина заготовки, мм | 45 |
| Скорость перемещения по оси X, макс., м/мин. | 130 |
| Скорость перемещения по оси Y, макс., м/мин. | 80 |
| Скорость перемещения по оси Z, макс., м/мин. | 30 |
| Мощность верхнего фрезерного узла, кВт | 6 |
| Мощность нижнего фрезерного узла, кВт | 3,5 |
| Мощность верхней сверлильной группы, кВт | 2,2 |
| Мощность нижней сверлильной группы, кВт | 3,5 |
| Количество шпинделей для сверления в пласть заготовки сверху, шт. | 12 вертикальных + 8 горизонтальных + пила |
| Количество шпинделей для сверления заготовки снизу, шт. | 9 |
| Макс. длина сверла, мм | 70 |
| Макс. диаметр сверла, мм | 35 |
| Частота вращения верхнего фрезерного шпинделя, об/мин. | 18 000 |
| Частота вращения нижнего фрезерного шпинделя, об/мин. | 18 000 |
| Габариты, мм | 5924 х 3100 х 2600 |
