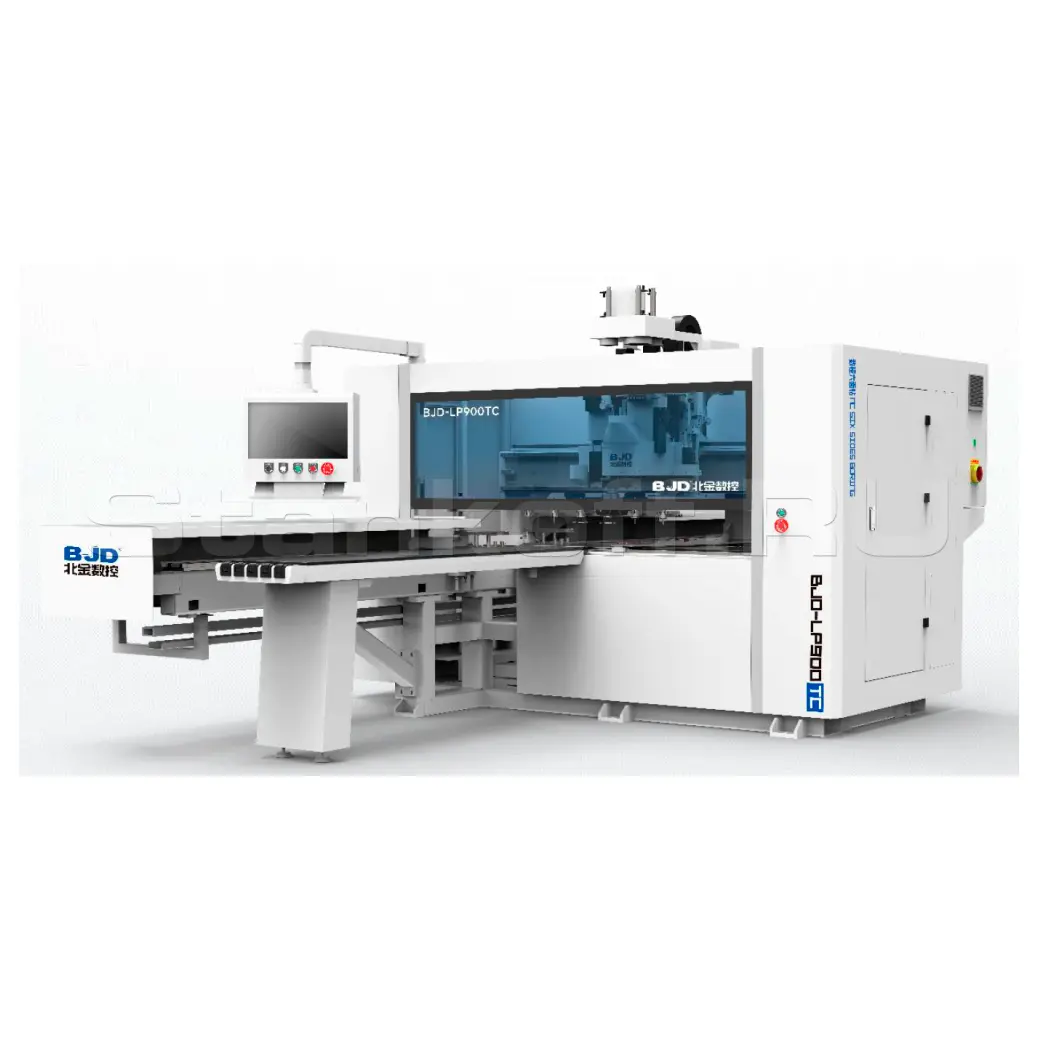

Сверлильно-присадочный станок с ЧПУ BJD LP-900TC

Name: Сверлильно-присадочный станок с ЧПУ BJD LP-900TC
Brand: BJD
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

BJD (Китай)

Краткие характеристики

Артикул LP-900TC

Мин. ширина обрабатываемой панели, мм	35
Мин. длина обрабатываемой панели, мм	70
Макс. ширина обрабатываемой панели, мм	1200
Макс. толщина обрабатываемой панели, мм	60
Мин. толщина обрабатываемой панели, мм	9
Макс. длина обрабатываемой панели, мм	5000
Высота рабочего стола, мм	900
Макс. скорость по оси Y, м/мин	80
Макс. скорость по оси Х, м/мин	132
Макс. скорость по оси Z, м/мин	30
Макс. скорость по оси A (скорость толкателей), м/мин	70
Тип двигателей	Серводвигатель
Тип драйверов	Серводрайвер
Количество сверлильных голов, шт.	1 (сверху, снизу)
Мощность шпинделя верхней/нижней сверлильной головы, кВт	2,2 / 2,2
Мощность фрезерного шпинделя (верхний/нижний), кВт	9 / 3,5
Тип охлаждения шпинделя	Воздушное
Скорость вращения фрезерного шпинделя, об/мин	18000
Конфигурация шпинделей верхней сверлильной головы	9V8H x 2
Конфигурация шпинделей нижней сверлильной головы	7V+1T
Суммарная мощность, кВт	26,1
Давление пневмосистемы, МПа	0,6 - 0,8
Пазовальный узел (верхнее расположение)	Есть
Макс. ширина паза, мм	4
Макс. толщина реза, мм	12
Пневмопистолет	Есть
Система смазки	Автоматическая
Напряжение, В	380
Частота, Гц	50
Габаритные размеры (ДxШxВ), мм	5400x3000x2220
Вес, кг	4000

Все характеристики

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Али Шарафутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Сверлильно-присадочный станок с ЧПУ BJD LP-900TC - высокоскоростное оборудование, предназначено для автоматического сверления мебельных деталей из разных материалов, таких как ДСП, МДФ, дерево и другие материалы с похожими свойствами. Особенность станка в том, что он может обрабатывать детали с шести сторон за один раз, как в вертикальной, так и в горизонтальной плоскостях, а также выполнение фрезерных операций. Это гарантирует максимальную эффективность и точность в процессе производства мебели. Рекомендован для эксплуатации на различных производствах мебели, а так же деревообрабатывающих компаниях (детали корпусов, фасадов, столешниц и пр.).

Имеет возможность обслуживания одним оператором. Может быть интегрирован напрямую в автоматическую рабочую ячейку с помощью специального ПО, для удаленного доступа и написания рабочих программ, объединения с другими станками, а так же сканером и принтером для печати этикеток. Производительность станка — более 1150 панелей в смену, что обеспечивает высокую скорость обработки и бесперебойную работу на предприятии.

Комплектующие

Направляющие	Призматического типа
Электрические компоненты	Schneider/ Omron
Шпиндели сверлильной группы	Taiwan Rotean

Конструктивные особенности

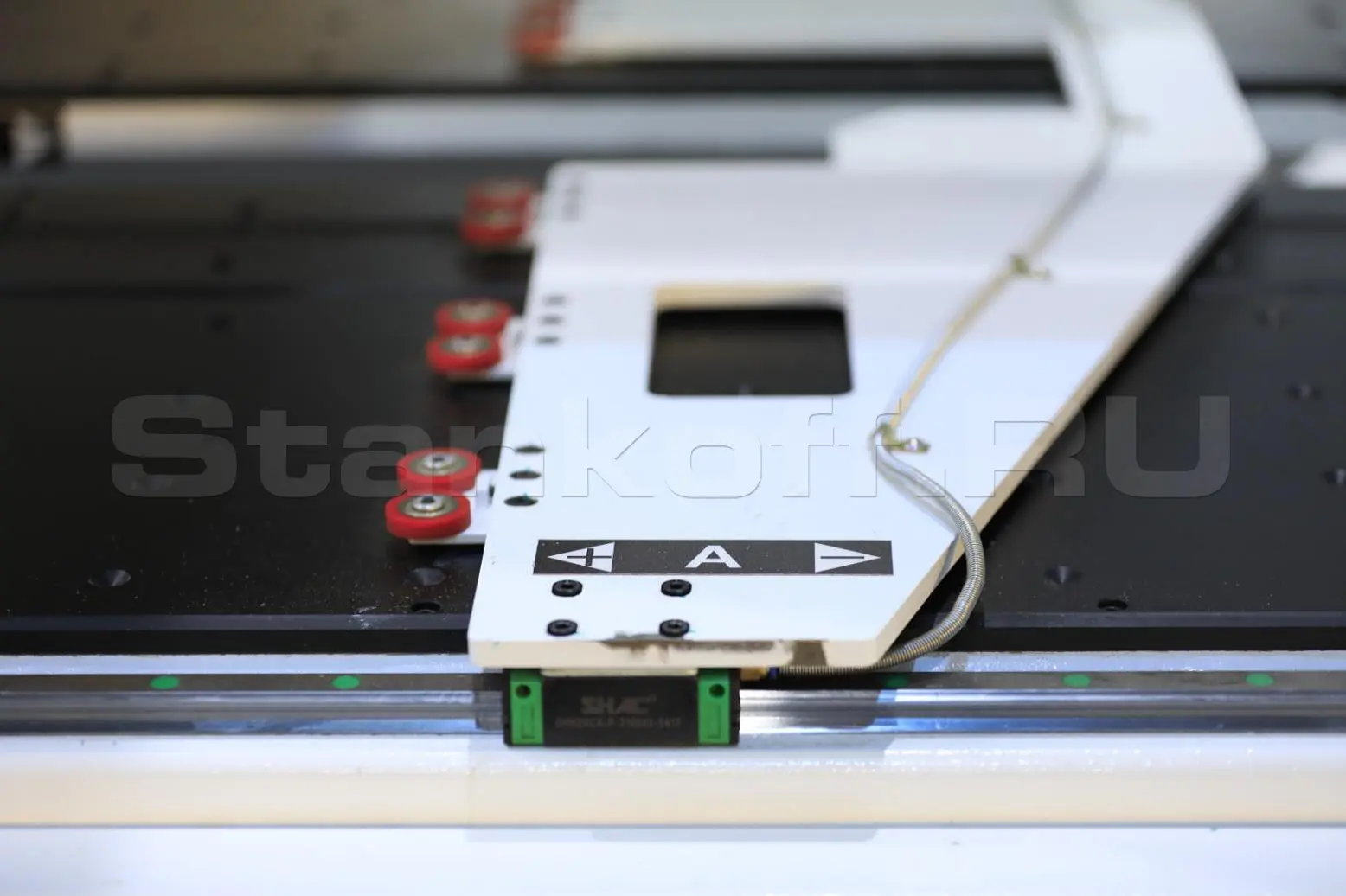

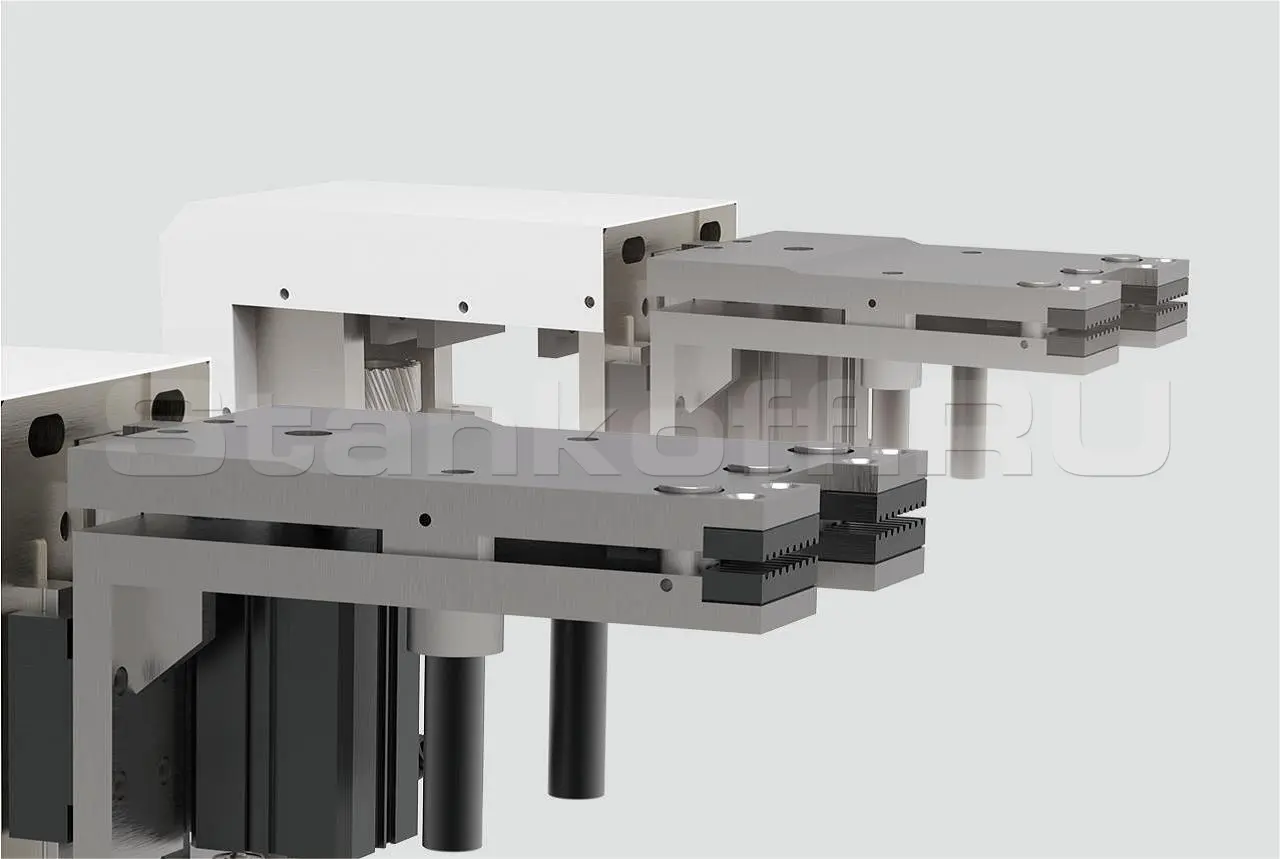

Двойной захват

Система автоматически регулирует положение каждого захвата, в соответствии с длиной обрабатываемой детали, может легко обработать как небольшую деталь так и деталь большого формата, без необходимости дополнительной регулировки. Двойной захват детали перемещается по высокоточным призматическим направляющим на всей длине обработки. Точка зажима детали автоматически регулирует положение захвата, не допуская попадания захвата в зону сверления. Для облегчения обработки небольших деталей, пластины захвата выполнены в виде трех контактных пальцев для размещения детали на пластине.

Система сканирования

Оператору нужно только отсканировать штрих-код, машина может автоматически завершить весь процесс сверления с шести сторон детали, и произвести фрезерование с нижней стороны без технического вмешательства оператора, полностью исключая фактор ошибки. (при наличии опционального считывателя штрих-кодов).

Подача детали

В соответствии с задачами станок может быть интегрирован в уже имеющиеся на производстве линии. Возможны различные виды загрузки-выгрузки детали (проходной режим, реверсный режим), подача детали при помощи автоматического конвейера или с использованием боковой выгрузки, что оптимально для подключения и одновременного использования нескольких машин.

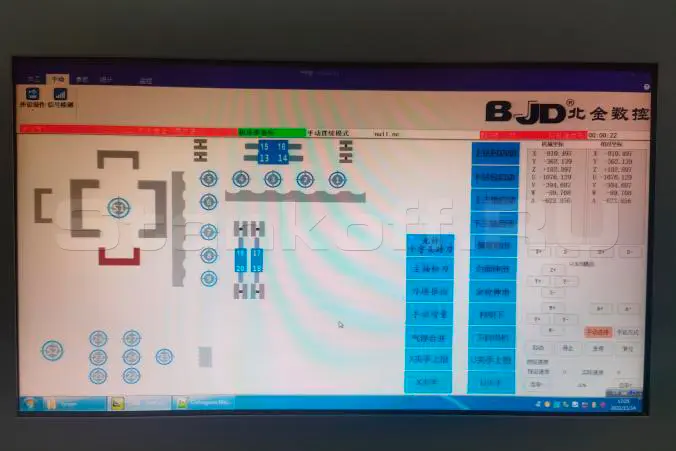

CAM Система

Самостоятельно разработанное программное обеспечение CAM. ПО может быть подключено к мобильному телефону и компьютеру для просмотра в реальном времени динамики обработки и информации о заказе.

Подвижный рабочий стол

Может перемещать вертикально вверх и вниз, для повышения точности сверления и уменьшения механических нагрузок на деталь во время её позиционирования. На станке предусмотрена возможность обработки двух плит одновременно.

Рабочие группы

Верхняя:
Сверлильная голова: 9 вертикальных + 8 горизонтальных (по осям X и Y) шпинделей, 1-н фрезерный электрошпиндель (четырехсторонняя фрезерная головка, линейный магазин смены инструмента). Оборудована верхним пневмоприжимом детали, каждый шпиндель имеет свой независимый пневмопривод (вверх/вниз), 1-на пазовая пила.
Нижняя:
Сверлильная голова: 7 вертикальных шпинделей, 1-на фрезерный электрошпиндель. Каждый шпиндель имеет свой независимый пневмопривод (вверх/вниз). Линейный автоматический магазин смены инструмента на 6 позиций.

Воздушный рабочий стол

Рабочий стол с воздушной подушкой защищает заготовку от повреждений и уменьшает трение при загрузке панели, тем самым облегчая перемещение даже тяжелых габаритных заготовок.

Боковой упор

На станке установлен боковой упор для дополнительной поддержки детали во время операций сверления и фрезерования.

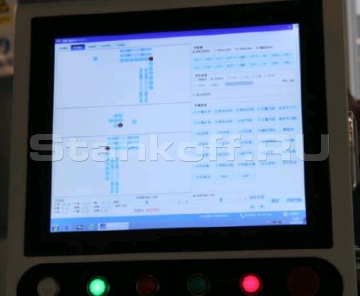

Управление

Управление ПК и CAD/CAM обеспечивает простоту использования, а также возможность обработки и сканирования этикеток.

Четырехосное боковое фрезерование

Четырехсторонняя фрезерная головка и линейный инструментальный магазин имеют общий шпиндель мощностью 9 кВт, который может увеличить скорость обработки и обеспечить различные процессы механической обработки.

Характеристики

Мин. ширина обрабатываемой панели, мм	35
Мин. длина обрабатываемой панели, мм	70
Макс. ширина обрабатываемой панели, мм	1200
Макс. толщина обрабатываемой панели, мм	60
Мин. толщина обрабатываемой панели, мм	9
Макс. длина обрабатываемой панели, мм	5000
Высота рабочего стола, мм	900
Макс. скорость по оси Y, м/мин	80
Макс. скорость по оси Х, м/мин	132
Макс. скорость по оси Z, м/мин	30
Макс. скорость по оси A (скорость толкателей), м/мин	70
Тип двигателей	Серводвигатель
Тип драйверов	Серводрайвер
Количество сверлильных голов, шт.	1 (сверху, снизу)
Мощность шпинделя верхней/нижней сверлильной головы, кВт	2,2 / 2,2
Мощность фрезерного шпинделя (верхний/нижний), кВт	9 / 3,5
Тип охлаждения шпинделя	Воздушное
Скорость вращения фрезерного шпинделя, об/мин	18000
Конфигурация шпинделей верхней сверлильной головы	9V8H x 2
Конфигурация шпинделей нижней сверлильной головы	7V+1T
Суммарная мощность, кВт	26,1
Давление пневмосистемы, МПа	0,6 - 0,8
Пазовальный узел (верхнее расположение)	Есть
Макс. ширина паза, мм	4
Макс. толщина реза, мм	12
Пневмопистолет	Есть
Система смазки	Автоматическая
Напряжение, В	380
Частота, Гц	50
Габаритные размеры (ДxШxВ), мм	5400x3000x2220
Вес, кг	4000
