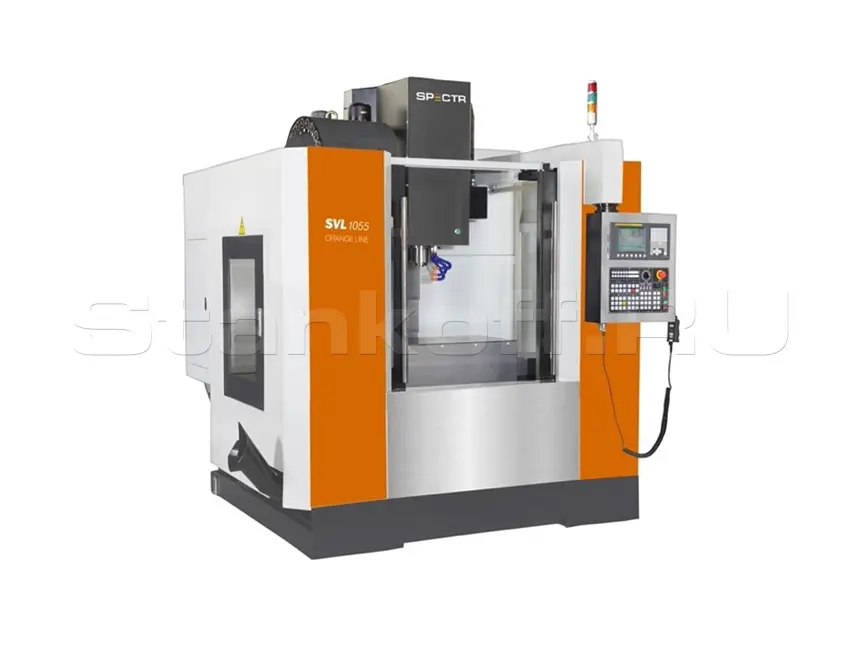

Фрезерный обрабатывающий центр SVL-1055

Name: Фрезерный обрабатывающий центр SVL-1055
Rating: 5 (1 reviews)

/ 2

Сравнить Вопросы

Краткие характеристики

Артикул SVL-1055

Система ЧПУ	Fanuc 0i–MF (5)
Размер стола, мм	1000 х 550
Рабочая зона стола, мм	850 х 550
Т–пазы	100 х 18 х 5
Макс. нагрузка, кг	800
Перемещения
По оси X, мм	850
По оси Y, мм	550
По оси Z, мм	550
Расстояние от шпинделя до стола, мм	150–700
Расстояние от торца шпинделя до колонны, мм	520
Тип направляющих	качения (ролик)
Расстояние между направляющими по оси Z, мм	382
Ширина роликовых направляющих по осям X / Y / Z, мм	45
Диаметр ШВП по осям X / Y / Z, мм	40
Быстрые перемещения X / Y / Z, м/мин.	48 / 48 / 36
Скорость подачи X / Y / Z, мм/мин.	10 000
Шпиндель
Внешний диаметр шпинделя, мм	150
Внутренний диаметр шпинделя, мм	70
Конус шпинделя	ВТ40
Тип привода шпинделя	ремень
Частота вращения, об/мин.	10 000
Тип двигателя (Fanuc)	βiΙ 8/12000-B
Мощность двигателя шпинделя (cont./30min), кВт	7,5 / 11 (11/15)
Крутящий момент (cont./30min), N-m	35,8 / 70,0 (52,5 / 95,5)
Мощность серво-двигателей по осям X / Y / Z, кВт	1,8 / 1,8 / 3 + тормоз
Мощность помпы СОЖ, кВт	0,7
Инструментальный магазин
Кол-во инструмента магазина, шт.	24
Инструментальный конус	ВТ40
Время смены инструмента, сек.	1.0~1.8
Макс. масса инструмента, кг	8
Макс. длина инструмента, мм	350
Макс. диаметр (при полной загрузке ячеек), мм	80
Макс. диаметр (при пустой соседней ячейке), мм	160
Давление воздуха, кг/см²	5–6
Общие параметры
Потребляемая мощность, KVA	15
Расход воздуха, Мра' литров/мин.	0,6'500
Объем бака СОЖ, литров	150–180
Давление воздуха, кг/см	6
Габариты (Д х Ш х В), мм	2400 х 2200 х 2700
Вес, кг	4500

Все характеристики

Конструктив

Преимущества:

Инновационные шпиндели Royal / Kenturn (Тайвань) – 10000 – 12000 об/мин. для изготовления пресс-форм;
Масляное охлаждение шпинделя;
Подача СОЖ 20 бар через центр инструмента;
Дополнительная подача СОЖ через торец шпинделя;
Роликовые направляющие качения HIWIN (Тайвань);
Обновлённая система ЧПУ FANUC 0i-MF (2-й пакет) Plus.

Конструктивные особенности:

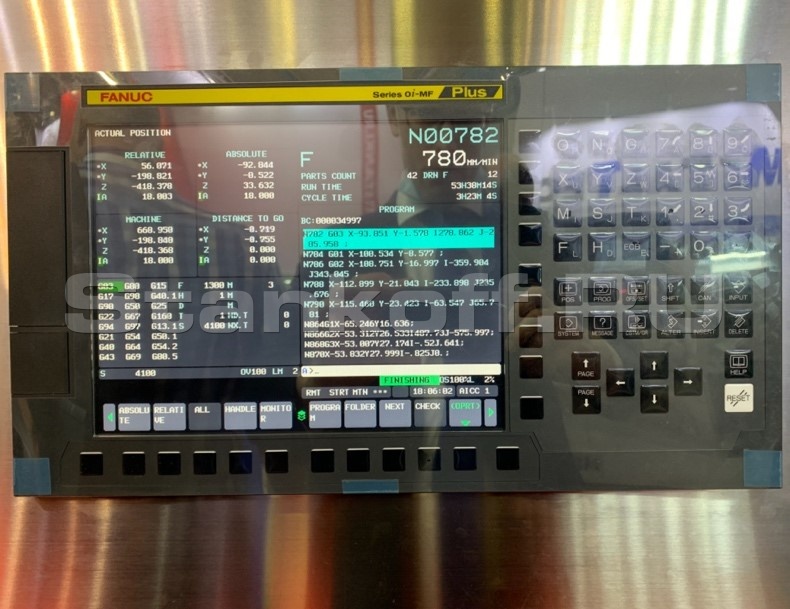

Система ЧПУ

В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-MF (5) Plus, LCD-монитор 10,4 дюймов.
В версии Plus расширен функционал:
• увеличена память с 512 Кб до 2 Мб;
• экран ручной привязки инструмента, для настройки инструмента к детали «вручную», без помощи специальных измерительных щупов;
• система симуляции обработки Dynamic Graphic Display. В отличие от базовой функции для 0i-MF – Graphic Display, есть возможность симуляции съёма материала в 3D;
• функции высокоточной и высокоскоростной обработки (для Type 5 это AICC I).

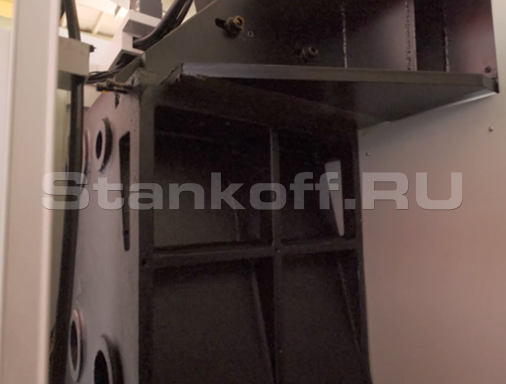

Станина

Основной несущий узел станка, который служит для монтажа основных компонентов и узлов. Основание, колонна и шпиндельный узел спроектированы при помощи компьютерных моделей методом конечных элементов (FEM). Компоненты станины отлиты из модифицированного чугуна Meehanite с применением дополнительных рёбер жёсткости как внутри, так и на внешней части конструкции. Конструкция станка гарантирует высокую стабильность и жесткость, что делает возможным проведение тяжелой обработки всех видов материалов.

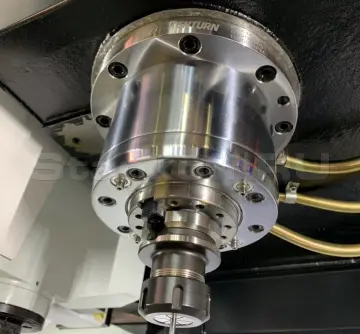

Шпиндель

В базовой комплектации установлены шпиндели мировых производителей KENTURN/ROYAL (Тайвань). Максимально сбалансированы и обладают высокой статической и динамической жесткостью, с ременным типом привода (стандарт) BT40/10 000 об/мин, для тяжёлой серии станков SVL1370-1570) BT50/6 000 об/мин.
Все шпиндели в торце оснащены дополнительными форсунками подачи СОЖ (5 bar) в зону резания для интенсивной обработки.
Шпиндели фирмы KENTURN/ROYAL используются на мировом брендовом оборудовании для производства компонентов для автомобильной, аэрокосмической и др. отраслях промышленности.

Инструментальный магазин

Станок оснащен системой автоматической смены инструмента манипуляторного типа на 24 позиции.
Диск магазина приводится в движение двойным роликовым механизмом, что обеспечивает точность позиционирования и долгий срок службы.
Система АСИ бокового типа крепления предотвращает попадание СОЖ в гнездо под инструмент. Высокоскоростная система АСИ с манипулятором и произвольным порядком расположения инструмента обеспечивает более быструю смену (2-3 сек.) инструмента по сравнению с системой без механической руки.

Направляющие перемещений

На станках серии SVL перемещения по осям (X*Y*Z) осуществляются по роликовым направляющим типа RGH фирмы PMI/HIWIN (Тайвань). В несущих блоках (каретках) четыре ряда роликов размещены под углом 45º, поэтому одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях. За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения. Преимущество модели SVL1360 – по оси Y установлены 2 роликовые направляющие и 2 направляющие скольжения для равномерного распределения нагрузки на рабочий стол при обработке тяжёлых деталей.

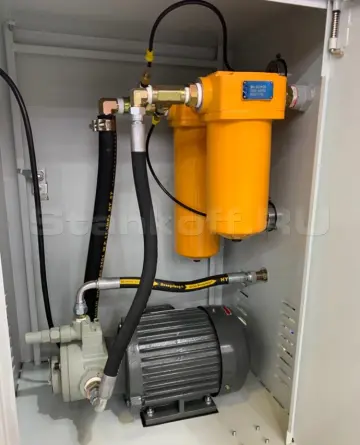

Система подачи СОЖ через шпиндель

В базовой комплектации все модели SVL оснащены станцией подачи СОЖ под высоким давлением 20 bar.
Система подачи СОЖ под давлением через шпиндель позволяет повысить качество обработки, увеличить глубину резания, повысить скорость подачи и продлить срок службы инструмента. Лучшая обработка поверхности получается за счет интенсивной очистки от стружки, уменьшения деформационного упрочнения на стенках обрабатываемых отверстий.
Система подачи СОЖ через шпиндель включает насос для прокачки под давлением (на выбор): 20 bar, 30 bar, 50 bar, 70 bar и систему фильтрации.

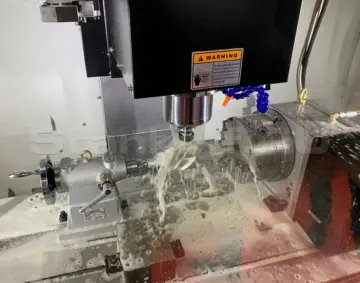

Подготовка для установки 4-й оси

4-осевая обработка подразумевает не только наличие поворотной оси, но и использование соответствующей системы ЧПУ.
На станках серии SVL используется версия ЧПУ с необходимым функционалом для работы в 4-х осях в непрерывном и позиционном (индексном) режимах обработки. Есть необходимые подготовки для монтажа силового кабеля в корпусе станка и смонтированы необходимые разъёмы для подключения оси в электрошкафу оборудования.

Основные двигатели FANUC

В базовой комплектации на станках SVL применяются шпиндельные моторы FANUC серии βiI-B, обеспечивающие высокую мощность, крутящий момент и отличную производительность. Характеризуются высоким КПД и низким тепловыделением, классом защиты IP40.
По осям установлены сервопривода FANUC Beta i — двигатели с высоким соотношением эффективности и энергопотребления. Характеризуются быстрым ускорением, плавным вращением, степенью защиты IP65. По оси Z установлен серводвигатель с тормозом для плавного перемещения шпинделя.

Кабинетная защита

Полностью закрытая зона обработки, в том числе верхняя защита корпуса, предотвращает разбрызгивание охлаждающей жидкости, подающейся в зону резания под высоким давлением, так и попадание нежелательных предметов сверху в рабочую зону. Полностью закрытая кабинетная защита значительно снижает уровень шумности при работе оборудования на максимальных оборотах, что благоприятно сказывается на общей атмосфере производства.

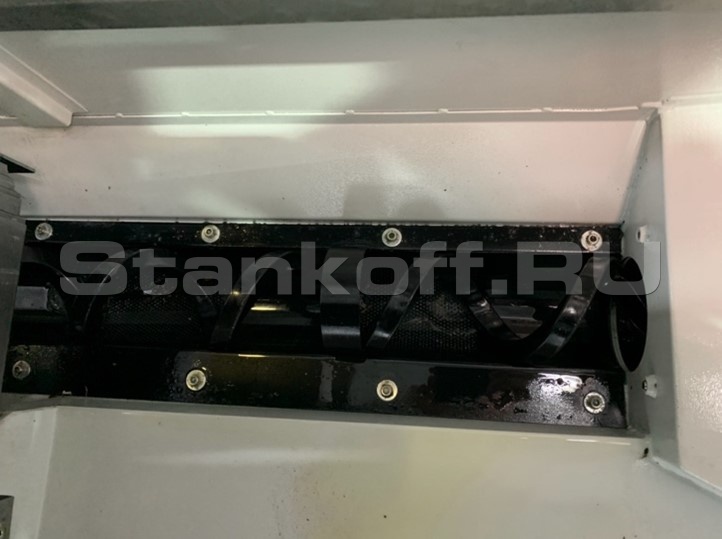

Конвейер удаления стружки

Для удаления отработанной стружки из зоны резания используется автоматически винтовой конвейер (шнек), который не только извлекает стружку, но и отжимает отработанную СОЖ в встроенный бак под конвейером. Конвейер включается через M-код или напрямую от пульта управления. С помощью настроек устанавливается интервал и продолжительность работы конвейера для автоматического цикла работы. В комплекте поставляется тележка (корзина) для сбора стружки.

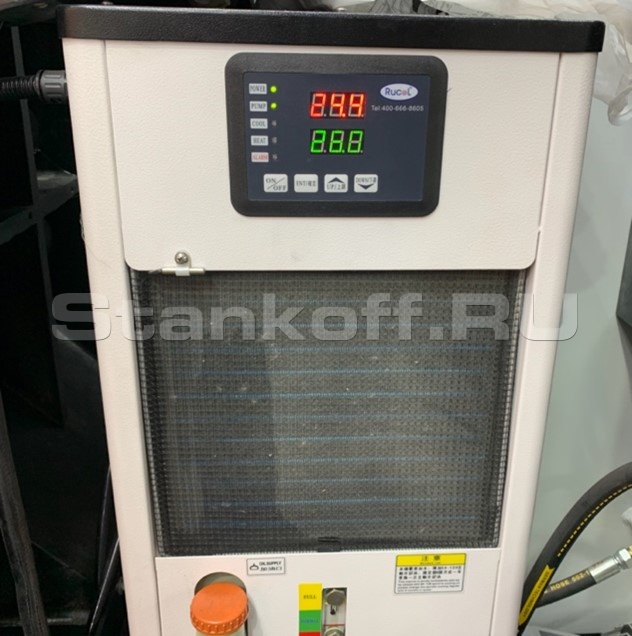

Масляное охлаждение шпинделя

Обеспечивает качественное охлаждение при максимальных высоких оборотах, стабильное и равномерное охлаждение на протяжении всего периода работы, предотвращает тепловые деформации при тяжёлых нагрузках на шпиндель.

Маслоотделитель (сепаратор СОЖ)

Предназначен для удаления масляных загрязнений из охлаждающей жидкости. Диск из нержавеющей стали со специальным покрытием (для налипания масла), вращаясь, захватывает масляную пленку с поверхности СОЖ, которая затем удаляется. Очищенная СОЖ попадает обратно в систему циркуляции для дальнейшего использования. Существенно экономит и продлевает срок службы охлаждающей жидкости в системе.

Рабочий стол

Проходит термическую обработку (закаливается) и имеет показатели твёрдости 52 HRC по Роквеллу, что продлевает срок службы поверхности стола и обеспечивает точность обработки на весь период эксплуатации оборудования.

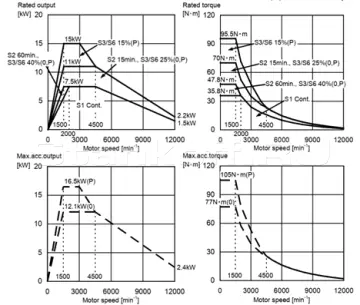

Диаграмма мощности и крутящего момента:

7,5/11 кВт FANUC (βiΙ 8/12000-B) для SVL-1055

Комплектация:

Стойка ЧПУ Fanuc 0i-MF Plus + дисплей размером 10.4’’ (интерфейс на русском языке);
Направляющие по осям X*Y*Z – роликовые (PMI/ HIWIN);
Инструментальный магазин на 24 позиции (манипулятор);
Дополнительная подача СОЖ через форсунки на кольце шпинделя;
Масляное охлаждение шпинделя;
Смыв стружки внутри кабинета;
Подготовка под 4-ю ось;
Маслоотделитель (сепаратор для СОЖ);
Пистолет воздух;
Пистолет СОЖ;
Теплообменник электрошкафа;
Полностью закрытая кабинетная защита;
Рабочее освещение / Аварийное оповещение светом / RS232;
Выравнивающие опоры / Инструмент для обслуживания станка;
Обдув шпинделя воздухом / охлаждение;
Централизованная система смазки (пропорциональный впрыск);
Функция автоматического останова + отключение системы;
Портативный пульт-маховичок MPG / Бак для СОЖ;
Стружкосборочный конвейер (шнековый);
Трансформатор;
Руководство по эксплуатации станком на русском языке.

Характеристики

Система ЧПУ	Fanuc 0i–MF (5)
Размер стола, мм	1000 х 550
Рабочая зона стола, мм	850 х 550
Т–пазы	100 х 18 х 5
Макс. нагрузка, кг	800
Перемещения
По оси X, мм	850
По оси Y, мм	550
По оси Z, мм	550
Расстояние от шпинделя до стола, мм	150–700
Расстояние от торца шпинделя до колонны, мм	520
Тип направляющих	качения (ролик)
Расстояние между направляющими по оси Z, мм	382
Ширина роликовых направляющих по осям X / Y / Z, мм	45
Диаметр ШВП по осям X / Y / Z, мм	40
Быстрые перемещения X / Y / Z, м/мин.	48 / 48 / 36
Скорость подачи X / Y / Z, мм/мин.	10 000
Шпиндель
Внешний диаметр шпинделя, мм	150
Внутренний диаметр шпинделя, мм	70
Конус шпинделя	ВТ40
Тип привода шпинделя	ремень
Частота вращения, об/мин.	10 000
Тип двигателя (Fanuc)	βiΙ 8/12000-B
Мощность двигателя шпинделя (cont./30min), кВт	7,5 / 11 (11/15)
Крутящий момент (cont./30min), N-m	35,8 / 70,0 (52,5 / 95,5)
Мощность серво-двигателей по осям X / Y / Z, кВт	1,8 / 1,8 / 3 + тормоз
Мощность помпы СОЖ, кВт	0,7
Инструментальный магазин
Кол-во инструмента магазина, шт.	24
Инструментальный конус	ВТ40
Время смены инструмента, сек.	1.0~1.8
Макс. масса инструмента, кг	8
Макс. длина инструмента, мм	350
Макс. диаметр (при полной загрузке ячеек), мм	80
Макс. диаметр (при пустой соседней ячейке), мм	160
Давление воздуха, кг/см²	5–6
Общие параметры
Потребляемая мощность, KVA	15
Расход воздуха, Мра' литров/мин.	0,6'500
Объем бака СОЖ, литров	150–180
Давление воздуха, кг/см	6
Габариты (Д х Ш х В), мм	2400 х 2200 х 2700
Вес, кг	4500
