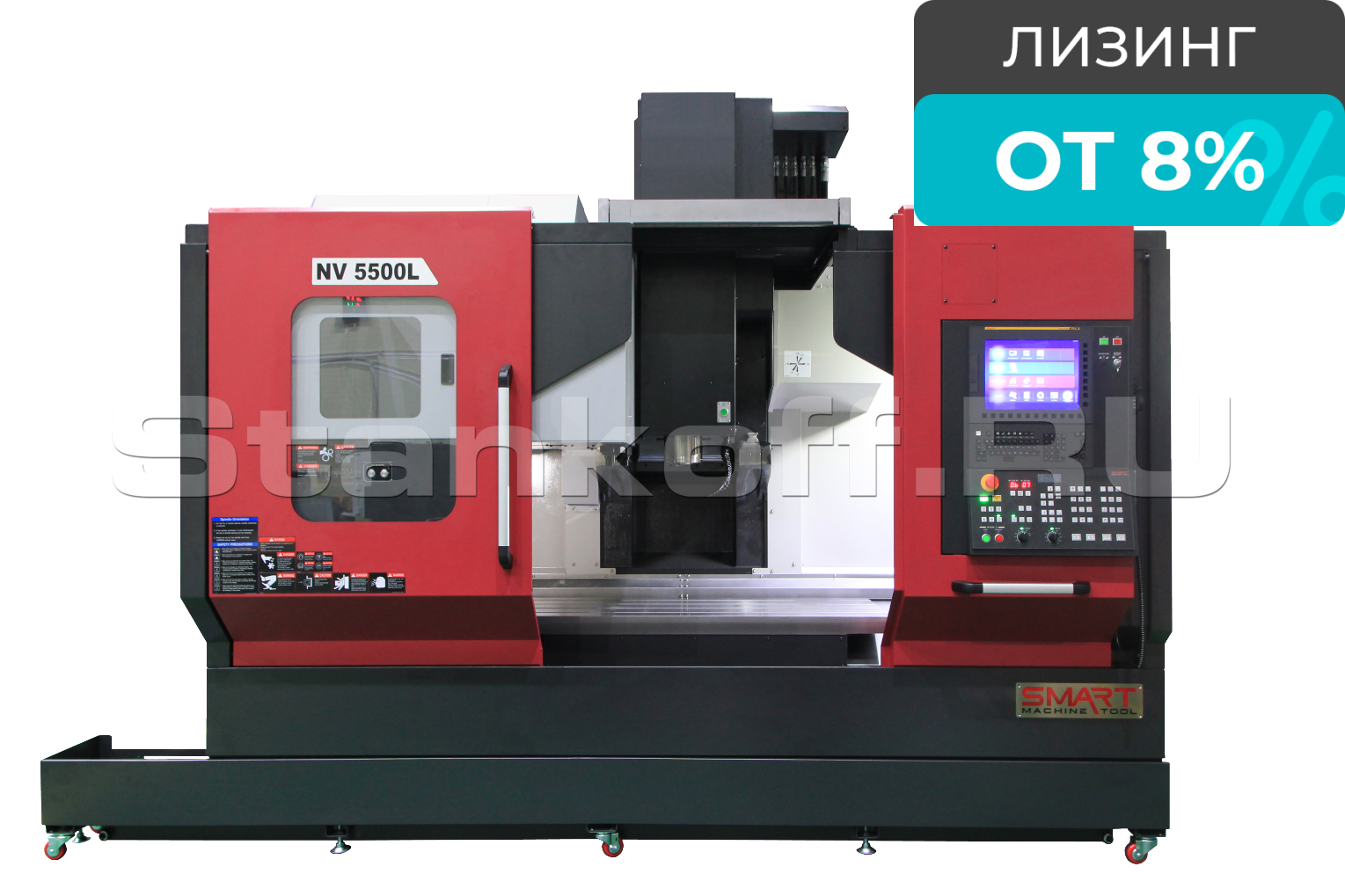

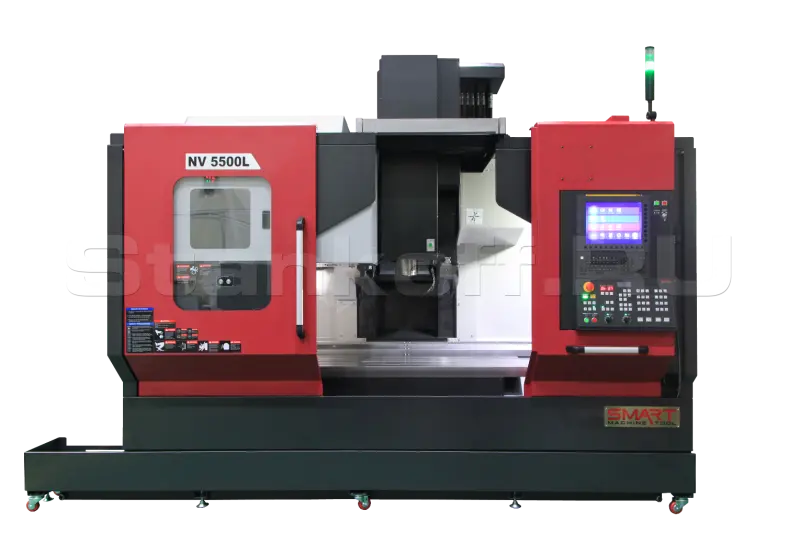

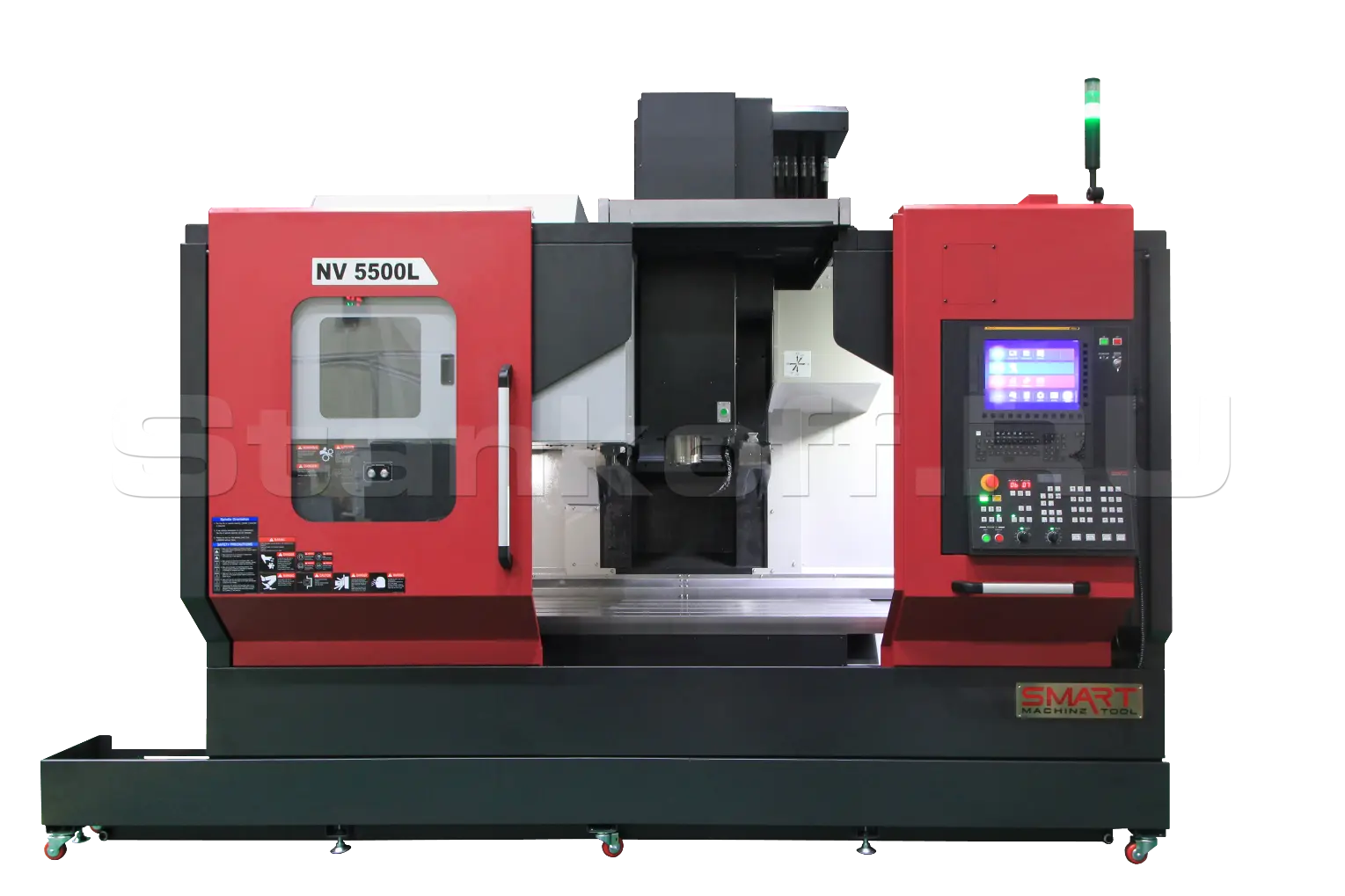

Вертикально-фрезерный обрабатывающий центр NV5500L

Name: Вертикально-фрезерный обрабатывающий центр NV5500L
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул NV5500L

Система ЧПУ
Модель	Fanuc 0i-MF PLUS (1)
Размер и тип монитора	15”
Перемещения
По оси X, мм	1350
По оси Y, мм	570
По оси Z, мм	510
Рабочий стол
Размер стола, мм	1500 х 570
Максимальная нагрузка, кг	1000
Т-пазы	18Н8 х 125 мм х 4 шт.
Расстояние от пола до поверхности стола, мм	810
Шпиндель
Частота вращения, об/мин	12000 (15000, 20000 – опция)
Конус шпинделя	ВТ/ВВТ40
Расстояние от торца шпинделя до стола, мм	130 – 640
Мощность двигателя шпинделя (пост. /30 мин), кВт	11 / 15 / 18,5 (для 12000)
Крутящий момент (пост. /30 мин), Нм	70 / 95,5 / 117,8 (для 12000)
Тип привода шпинделя	Прямой
Автоматический магазин инструмента
Кол-во позиций для инструмента, шт.	30 (40, 50 - опция)
Конус инструмента	BT/ВВТ40
Максимальный диаметр (при свободных соседних ячейках), мм	125
Максимальный диаметр (при занятых соседних ячейках), мм	80
Максимальная длина инструмента, мм	300
Максимальная масса инструмента, кг	8
Метод смены инструмента	Любая позиция / Двойная рука
Время смены инструмента, сек.	1,3
Система приводов
Быстрые перемещения X / Y / Z, м/мин	36 / 36 / 30
Скорость подачи X / Y / Z, мм/мин	1 – 10000
Мощность приводов X / Y / Z, кВт	3 / 3 / 3
Питающая сеть	380/220В ±10%, 50/60Гц, 3-фазы
Направляющие и ШВП
Диаметр ШВП, мм	40 / 40 / 40
Тип направляющихX / Y / Z	Качения, линейные
Точность
Точность позиционирования, мм	±0,003
Повторяемость, мм	±0,002
Габариты
Габаритные размеры Д х Ш х В, мм	2809х4890х2960
Потребление электроэнергии, кВА	40
Вес станка, кг	6565

Все характеристики

Конструктив

Вертикально-фрезерный обрабатывающий центр NV5500L позволяет вести комплексную механическую обработку поверхностей заготовки различными способами - фрезерование, сверление, расточка, зенкерование, развертывание отверстия, нарезка резьб и другие операции.

Фрезерный центр оснащён ЧПУ (числовым программным управлением), много инструментальным магазином с устройством для автоматической смены инструмента. Управление обработкой заготовки осуществляется по заданной программе. Сочетает высокую производительность, гибкость переналадки на другие режим работы.

Высокоскоростной и точный обрабатывающий центр с ЧПУ. Качество станка отвечает всем показателям мирового уровня. Станок с жесткой С-образной компоновкой и с широкими направляющими качения. Станина станка цельнолитая и изготовлена из чугуна-механита. Подвижная колонна и подвижный стол для высокоточной обработки. Привода FANUC по всем осям.

Область применения

Широко используется в инструментальном производстве, производстве деталей штампов и пресс-форм, производстве деталей машин и высокоточной техники различного назначения.

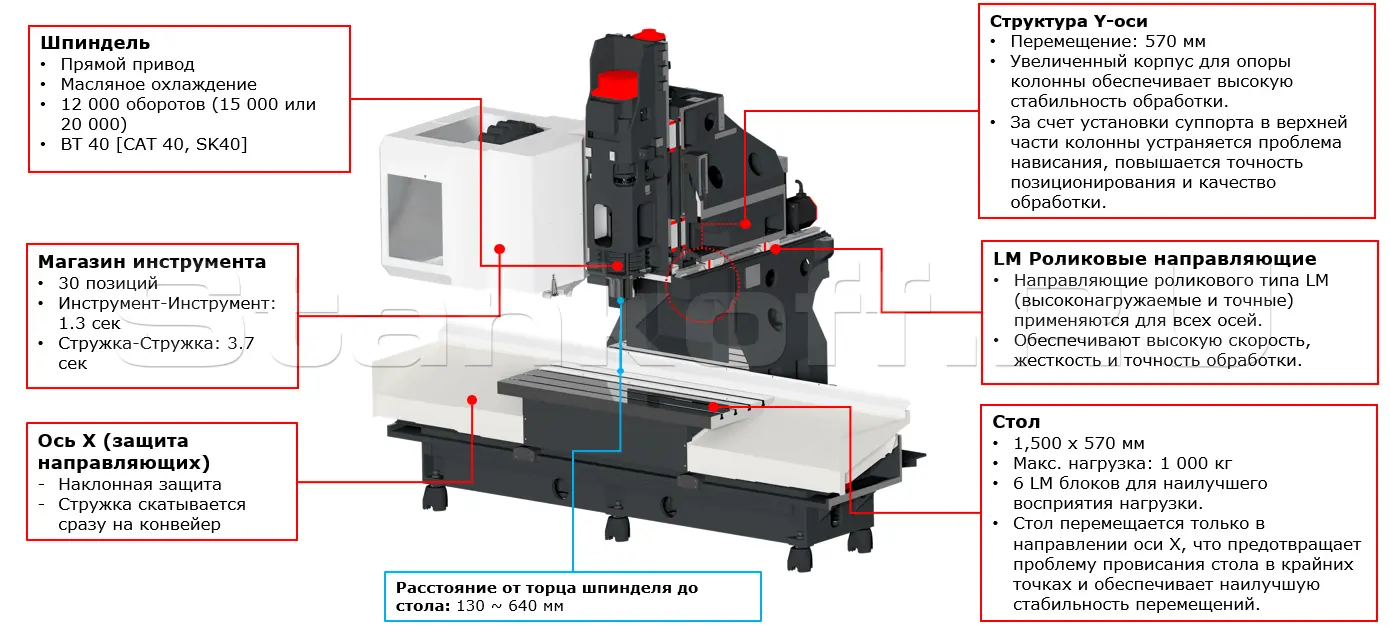

Конструктивные особенности

Широкая колонна

Конструкция с очень широким основанием колонны и увеличенной шириной контактной поверхности между основанием колонны и станиной улучшает способность поглощать вибрации и повышает устойчивость и жесткость станка.

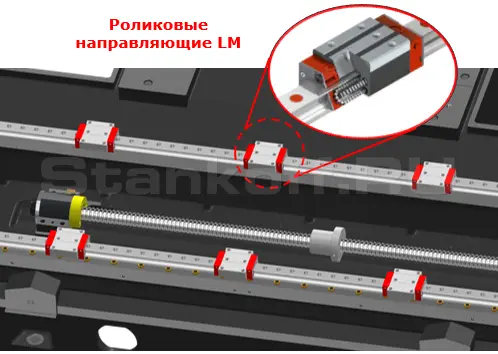

Направляющие

Высокожесткие роликовые направляющие типа LM применяются для всех подач, обеспечивают высокую жесткость, высокую точность и скорость перемещения осей.

Ролик LM представляет собой компактную линейную направляющую с высокой нагрузочной способностью способным совершать бесконечные круговые движения. Этот тип направляющих оптимально подходит для станков, требующих высокой точности позиционирования, повторяемости и жесткости при обработке.

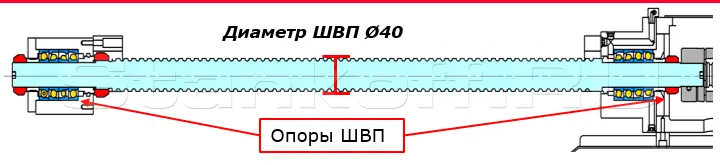

Шарико-винтовые пары

Шарико-винтовые пары закреплены на обоих концах с предварительным натяжением для минимизации теплового расширения.
Шарико-винтовая передача большого диаметра закреплена на опорах с обоих концов с помощью высокоточных радиально-упорных подшипников P4.

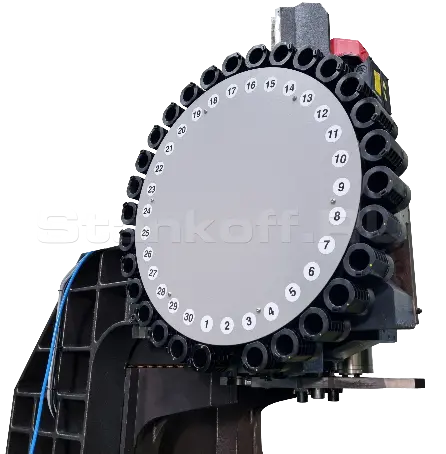

Высокоскоростной инструментальный магазин

Магазин автоматической смены инструмента полностью защищен от возможных негативных нагрузок и ударов, обеспечивает надежную смену инструмента, может загружаться различными типами инструмента и подходит для длительной работы без вмешательства оператора.
• BT/BBT 40
• 30 позиций
• Смена инструмент-инструмент: 1,3 сек.

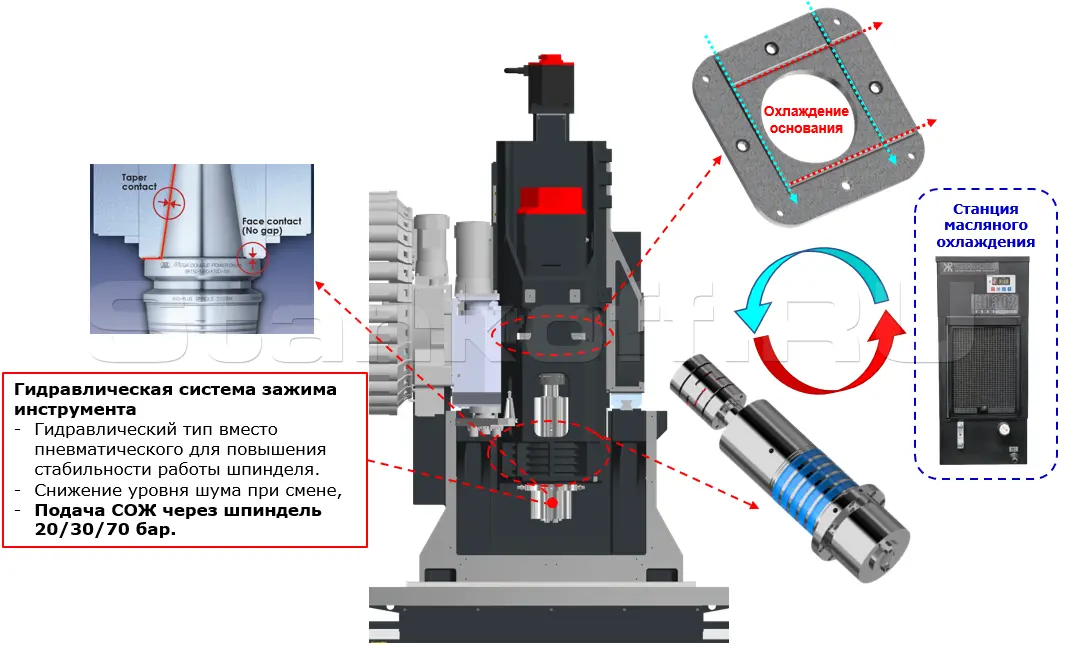

Шпиндель

Высокопроизводительный и мощный шпиндель с прямым приводом и максимальной скоростью 12 000 об/мин в стандартной комплектации обеспечивает высокоскоростную обработку с низким уровнем вибрации и шума, повышает точность и качество готовых изделий.
Система охлаждения шпинделя охлаждает не только шпиндель, но и основание двигателя.
Минимизирует тепловое смещение, поддерживает низкую температуру двигателя и шпинделя, обеспечивает стабильную производительность обработки и высокую точность обработки даже в течение длительного периода работы.

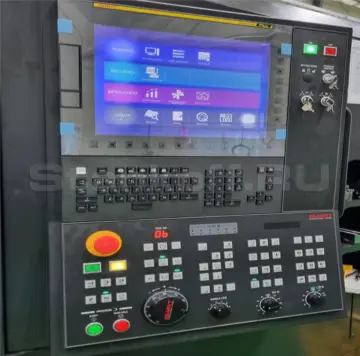

Система ЧПУ

В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-TF Plus + iHMI, монитор 15 дюймов.
В версии Plus расширен функционал:
• Внутренняя память 2 Мб;
• Экран ручной привязки инструмента, для настройки инструмента к детали «вручную», без помощи специальных измерительных щупов;
• Система симуляции обработки (3D) - Dynamic Graphic Display

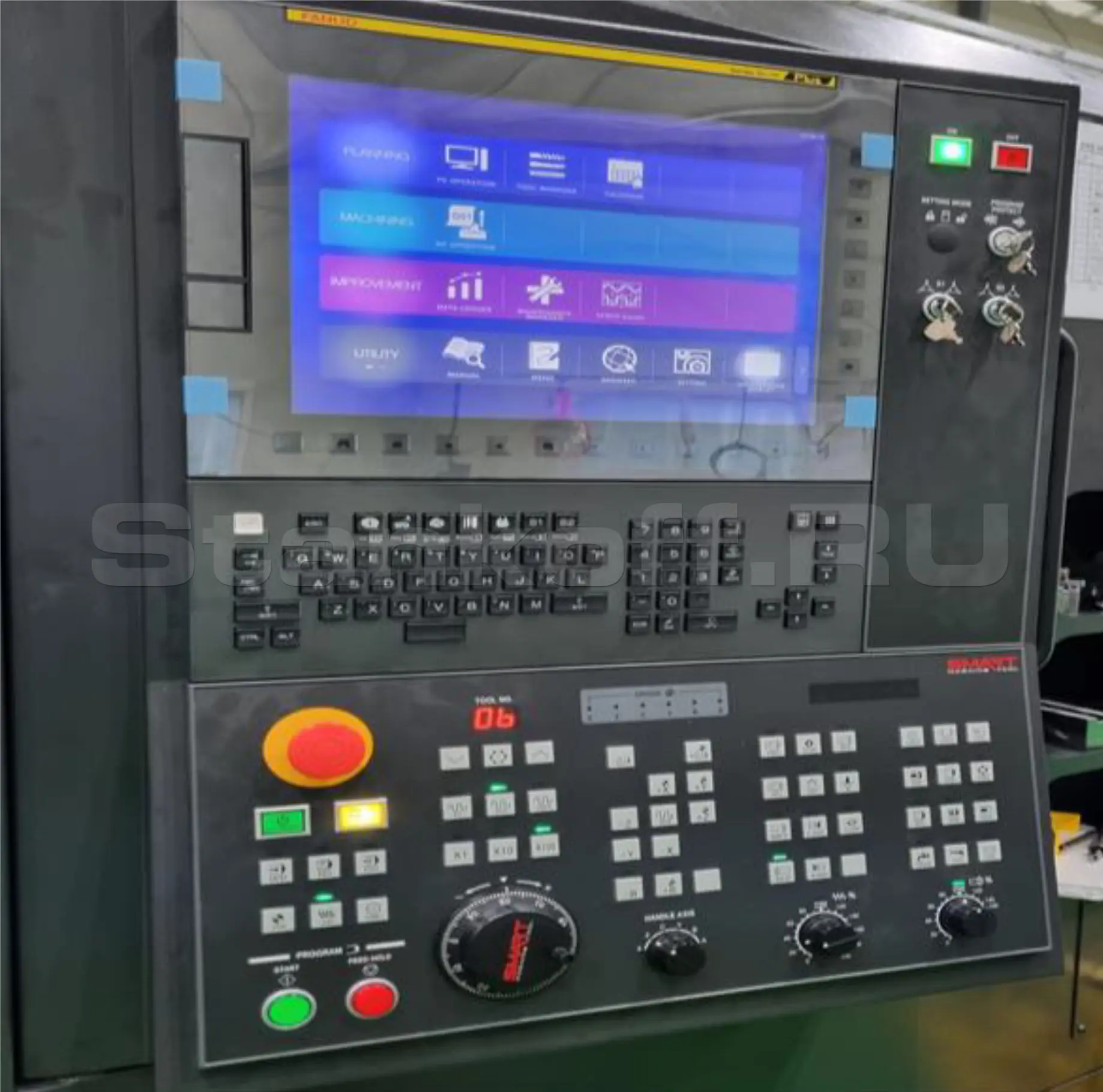

Панель оператора может поворачиваться на 90 градусов, обеспечивая легкий доступ к управлению во время работы со станком
FANUC iHMI Интеллектуальный человеко-машинный интерфейс
• реализация высокоточной обработки с минимальным временем цикла
• минимум простоев - максимальная производительность
• единый интерфейс для всех типов оборудования
• удобное решение задач обработки, планирования, оптимизации, не отходя от станка

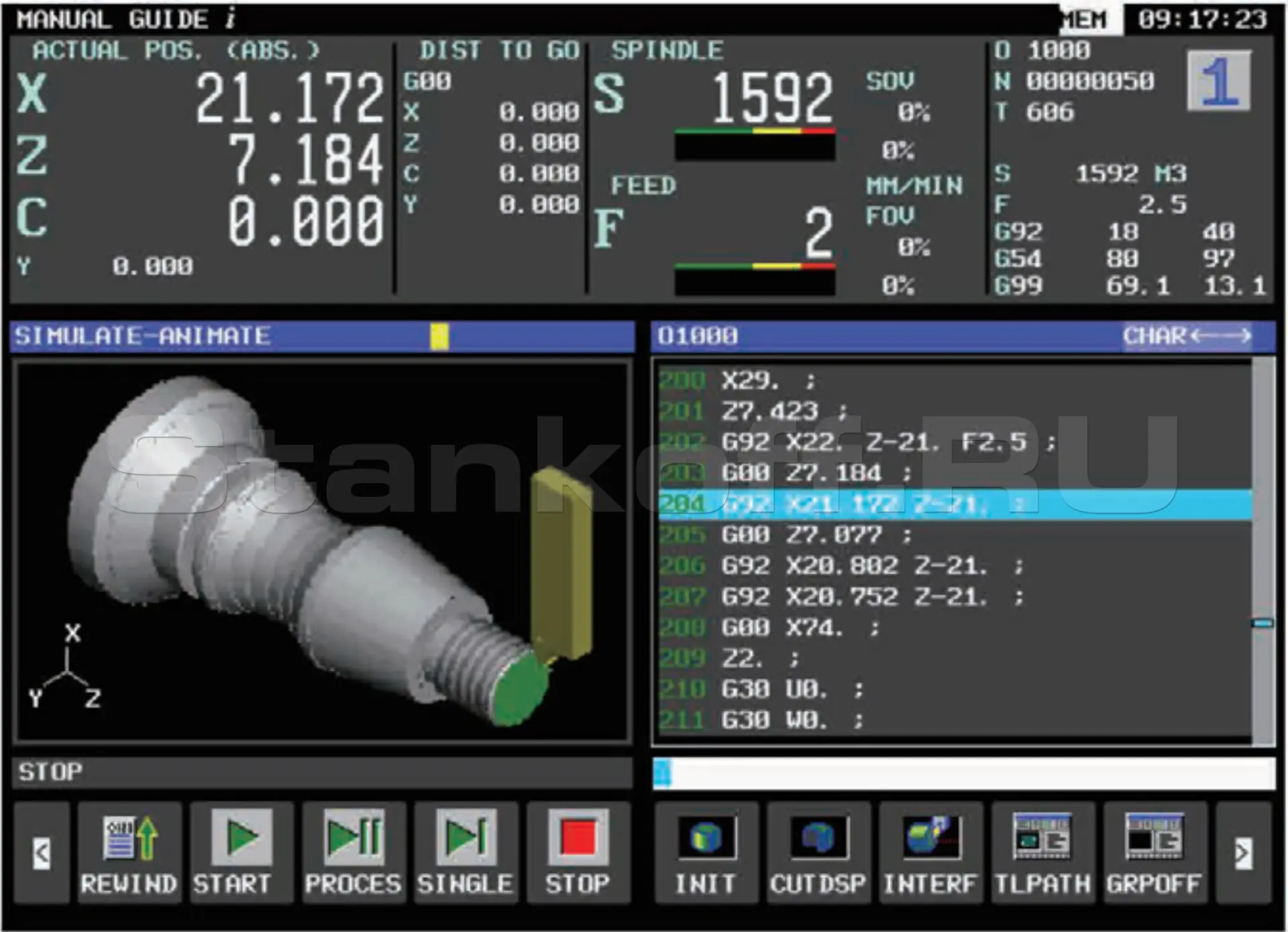

Manual Guide (MGi)

Служит для увеличения производительности за счёт сокращения суммарного времени на обработку чертежей перед началом изготовления и может использоваться как для простых, так и для сложных технологических процессов. Для программирования циклов машинной обработки, включая циклы вращения, фрезеровки, сверления и измерения, можно использовать подсказки или диалоговый режим, а также с легкостью осуществлять программирование деталей и симуляцию непосредственно на мониторе панели управления.

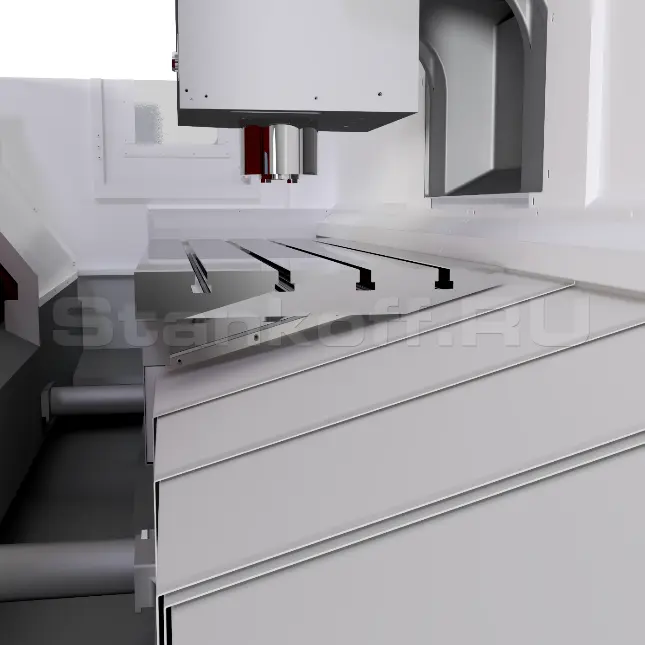

Наклонный защитный кожух

Подвижный стол по оси X и конструкция с наклонной защитой позволяют стружке, образующейся во время обработки, падать непосредственно на конвейер для стружки без необходимости установки внутреннего винтового конвейера. Такая конструкция обеспечивает превосходное удаление стружки из станка, меньший уровень шума и простое техническое обслуживание по сравнению со станками, оснащенными внутренними винтовыми конвейерами.

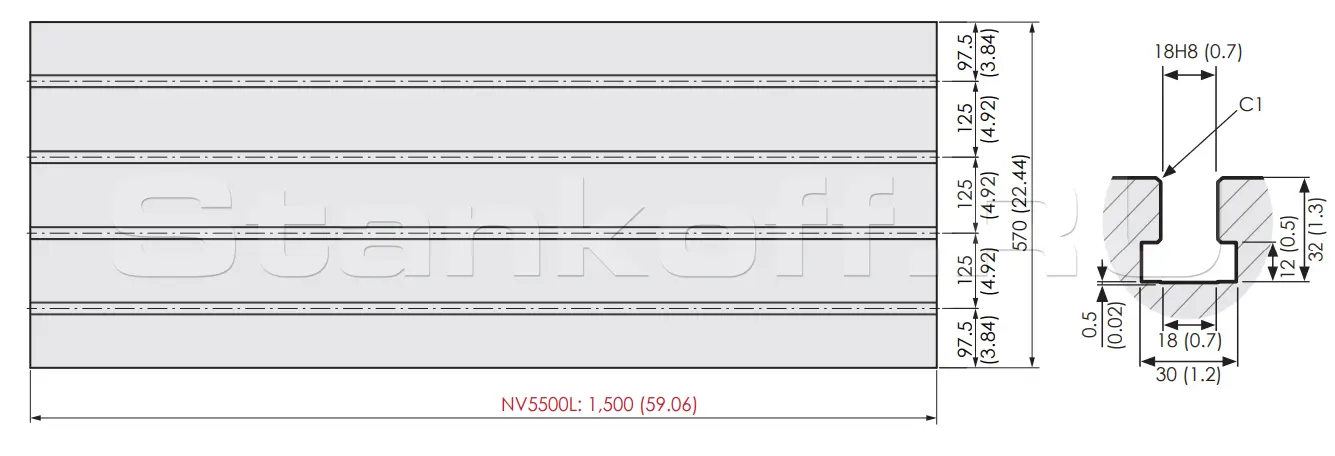

Чертеж стола

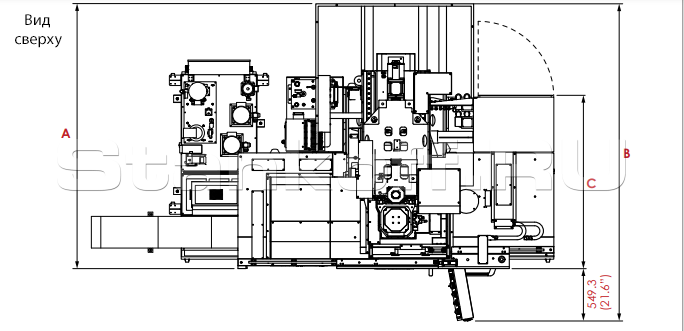

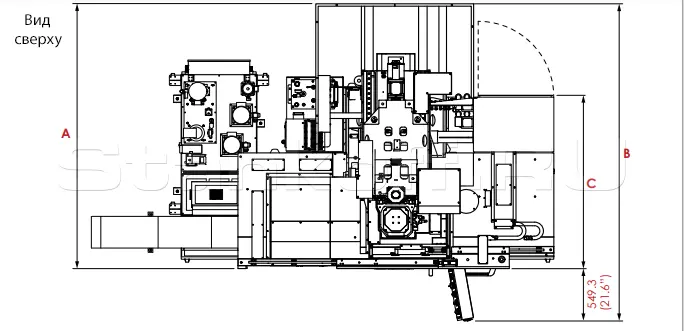

Габаритные параметры

A (Длина)	B	C	D (Ширина)	E	F	G (Высота)	H	I
2809 (1106)	3358,8 (132,2)	1841 (72,5)	4890 (192,5)	3340 (131,5)	1550 (61)	2960 (116,5)	2285 (90)	1111 (43,7)

Стандартная комплекатция

Manual Guide i;
15’’ дюймовый экран ЧПУ с тач-скрином;
Магазин на 30 инструментов;
Телескопические кожуха;
Встроенный конвейер (ленточный);
Система подачи СОЖ;
Замок двери рабочей зоны;
Полная защита от брызг СОЖ;
Бак СОЖ;
Система смазки;
Масляное охлаждение шпинделя;
Сигнальная лампа состояния станка 3 цвета;
Ручной маховик управления MPG на гибком проводе;
Жесткое нарезание резьбы;
Рабочее освещение LED;
Выравнивающие опоры;
Ручной инструмент;
Система автоматического отключения;
Маслоотделитель от СОЖ;
Трансформатор;
Гидравлический блок с предохранительным выключателем давления.

Характеристики

Система ЧПУ
Модель	Fanuc 0i-MF PLUS (1)
Размер и тип монитора	15”
Перемещения
По оси X, мм	1350
По оси Y, мм	570
По оси Z, мм	510
Рабочий стол
Размер стола, мм	1500 х 570
Максимальная нагрузка, кг	1000
Т-пазы	18Н8 х 125 мм х 4 шт.
Расстояние от пола до поверхности стола, мм	810
Шпиндель
Частота вращения, об/мин	12000 (15000, 20000 – опция)
Конус шпинделя	ВТ/ВВТ40
Расстояние от торца шпинделя до стола, мм	130 – 640
Мощность двигателя шпинделя (пост. /30 мин), кВт	11 / 15 / 18,5 (для 12000)
Крутящий момент (пост. /30 мин), Нм	70 / 95,5 / 117,8 (для 12000)
Тип привода шпинделя	Прямой
Автоматический магазин инструмента
Кол-во позиций для инструмента, шт.	30 (40, 50 - опция)
Конус инструмента	BT/ВВТ40
Максимальный диаметр (при свободных соседних ячейках), мм	125
Максимальный диаметр (при занятых соседних ячейках), мм	80
Максимальная длина инструмента, мм	300
Максимальная масса инструмента, кг	8
Метод смены инструмента	Любая позиция / Двойная рука
Время смены инструмента, сек.	1,3
Система приводов
Быстрые перемещения X / Y / Z, м/мин	36 / 36 / 30
Скорость подачи X / Y / Z, мм/мин	1 – 10000
Мощность приводов X / Y / Z, кВт	3 / 3 / 3
Питающая сеть	380/220В ±10%, 50/60Гц, 3-фазы
Направляющие и ШВП
Диаметр ШВП, мм	40 / 40 / 40
Тип направляющихX / Y / Z	Качения, линейные
Точность
Точность позиционирования, мм	±0,003
Повторяемость, мм	±0,002
Габариты
Габаритные размеры Д х Ш х В, мм	2809х4890х2960
Потребление электроэнергии, кВА	40
Вес станка, кг	6565
