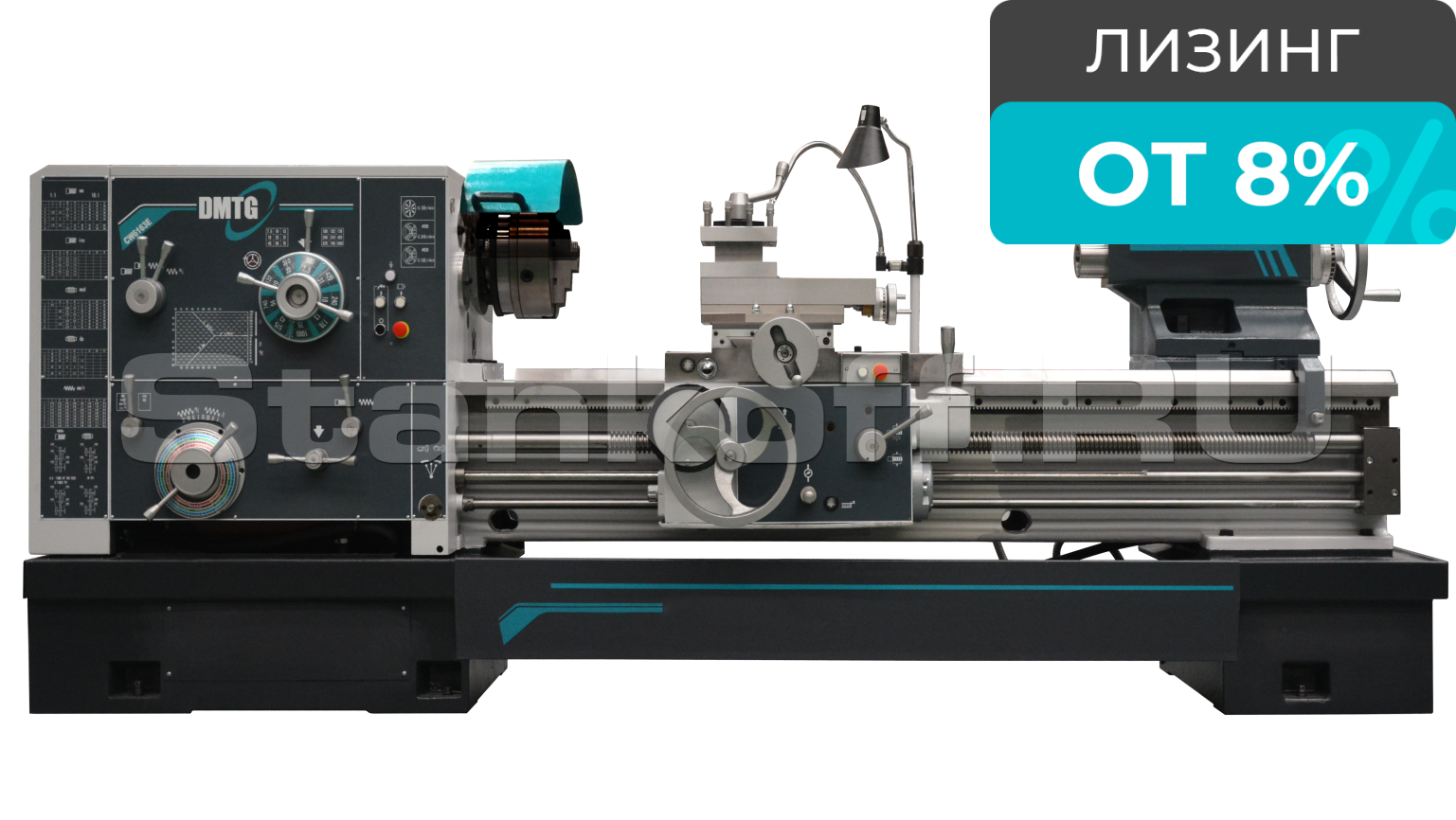

Универсальный токарно-винторезный станок CW6263E/3000
Краткие характеристики
Артикул
CW6263E/3000
| Максимальный диаметр обработки над станиной, мм | 630 |
| Максимальный диаметр обработки над суппортом, мм | 350 |
| Размер патрона, мм | 315 |
| Расстояние между центрами, мм | 3000 |
| Максимальный диаметр обработки в выемке станины, мм | 800 |
| Длина выемки станины (ГАП), мм | 350 |
| Максимальный вес заготовки (при обработке в патроне и поджиме задней бабкой), кг | 2000 |
| Ширина станины, мм | 550 |
| Торец шпинделя | C11 |
| Конус шпинделя | 1:20 |
| Сечение хвостовика инструмента, мм | 30х30 |
| Мощность электродвигателя главного привода, кВт | 11 |
| Диаметр отверстия в шпинделе, мм | 100 |
| Диапазон скоростей вращения шпинделя, об./мин. | 7,5-1000 |
| Количество диапазонов вращения шпинделя | 18 |
| Быстрые перемещения по оси X, м/мин | 3,8 |
| Количество подач | 64 |
| Скорость подачи по осям Х, мм/об | 0,1-1,52 |
| Пределы шагов метрических резьб, мм | 0,5-240 |
| Пределы шагов дюймовых резьб, ниток/дюйм | 1-28 |
| Пределы шагов модульных резьб, модуль | 0,5-120 |
| Пределы шагов питчевых резьб, питч диаметральный | 1-28 |
| Диаметр пиноли задней бабки, мм | 100 |
| Выдвижение пиноли задней бабки, мм | 240 |
| Конус пиноли задней бабки | М6 |
| Габаритные размеры, мм | 5130х1340х1830 |
| Масса нетто, кг | 5150 |
Модели серии
Все товары
Конструктив
Универсальный токарный станок CW6263E/3000 предназначен для тяжелых режимов резания, масса обрабатываемой заготовки до 2 т. Cтанок обладает низким уровнем шума, современными техническими характеристиками, обеспечивающими обработку деталей с прогрессивными режимами резания, а также высокой жесткостью и виброустойчивостью, высоко механизированы, удобны в управлении.
Отличительные особенности
- Станина станка отлита из чугуна и усилена ребрами жесткости, имеет цельнолитую конструкцию. Такая конструкция обеспечивает высокую надежность, жесткость и виброустойчивость при работе.
- Закаленные отшлифованные V-образные направляющие, ТВЧ до HRC50. Поверхность перемещающихся узлов (каретки, заднейя бабки) покрыты специальным покрытием Turcite-B для перемещения с минимальным износом и без трения. Система смазки направляющих снижает трудоемкость обслуживания станка и увеличивает его ресурс.
- Все шестерни механизма подач имеют высокочастотную закалку и отличаются высокой износоустойчивостью.
- Широкий диапазон подач.
Конструктивные особенности
Станина
Цельнолитая станина усилена ребрами жесткости. Применение широких направляющих позволяет обрабатывать тяжелые заготовки и делать съем до 5 мм на сторону без потери точности и качества получаемого изделия.
Суппорт
Приспособление для крепления обрабатывающего инструмента и перемещения инструмента в заданных направлениях.

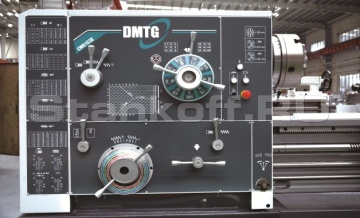

Коробка подач
С помощью коробки подач регулируют скорость перемещения суппорта и закрепленного на нем инструмента вдоль направляющих станины, то есть продольную подачу. На лицевой стороне коробки подач имеются рукоятки для регулировки подачи резца (путь, проходимый за один оборот вращения детали) и включения ходового винта.

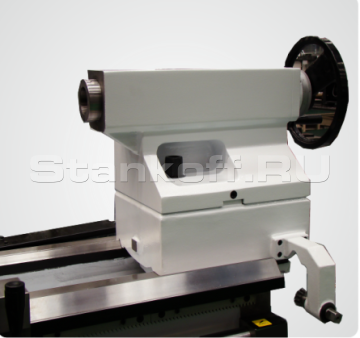

Задняя бабка
Приспособление для крепления заготовки (при обработке в центрах), или для крепления инструментов, таких например как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий.
Люнеты
Подвижной и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.
УЦИ
Устройство цифровой индикации SDS6 включает в себя новейшую 16 битную SCM технологию. Каждая ось поддерживает 40 точек нелинейной компенсации. УЦИ предназначено для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек) и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки.
Характеристики
| Максимальный диаметр обработки над станиной, мм | 630 |
| Максимальный диаметр обработки над суппортом, мм | 350 |
| Размер патрона, мм | 315 |
| Расстояние между центрами, мм | 3000 |
| Максимальный диаметр обработки в выемке станины, мм | 800 |
| Длина выемки станины (ГАП), мм | 350 |
| Максимальный вес заготовки (при обработке в патроне и поджиме задней бабкой), кг | 2000 |
| Ширина станины, мм | 550 |
| Торец шпинделя | C11 |
| Конус шпинделя | 1:20 |
| Сечение хвостовика инструмента, мм | 30х30 |
| Мощность электродвигателя главного привода, кВт | 11 |
| Диаметр отверстия в шпинделе, мм | 100 |
| Диапазон скоростей вращения шпинделя, об./мин. | 7,5-1000 |
| Количество диапазонов вращения шпинделя | 18 |
| Быстрые перемещения по оси X, м/мин | 3,8 |
| Количество подач | 64 |
| Скорость подачи по осям Х, мм/об | 0,1-1,52 |
| Пределы шагов метрических резьб, мм | 0,5-240 |
| Пределы шагов дюймовых резьб, ниток/дюйм | 1-28 |
| Пределы шагов модульных резьб, модуль | 0,5-120 |
| Пределы шагов питчевых резьб, питч диаметральный | 1-28 |
| Диаметр пиноли задней бабки, мм | 100 |
| Выдвижение пиноли задней бабки, мм | 240 |
| Конус пиноли задней бабки | М6 |
| Габаритные размеры, мм | 5130х1340х1830 |
| Масса нетто, кг | 5150 |
