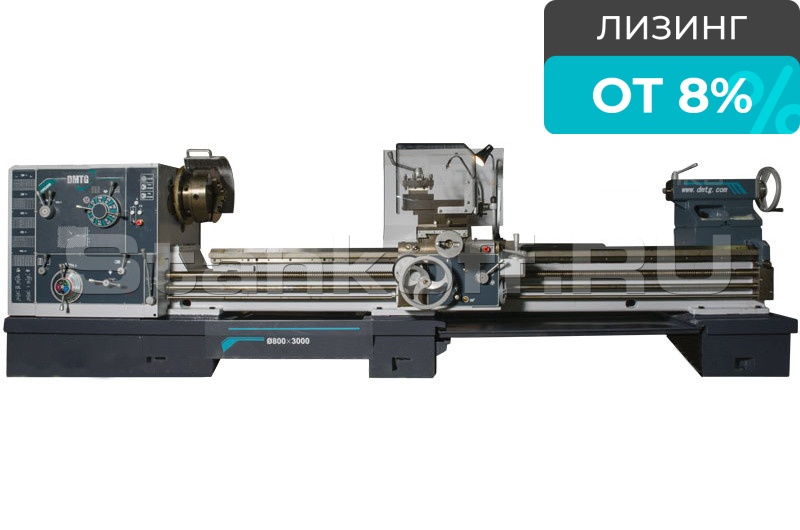

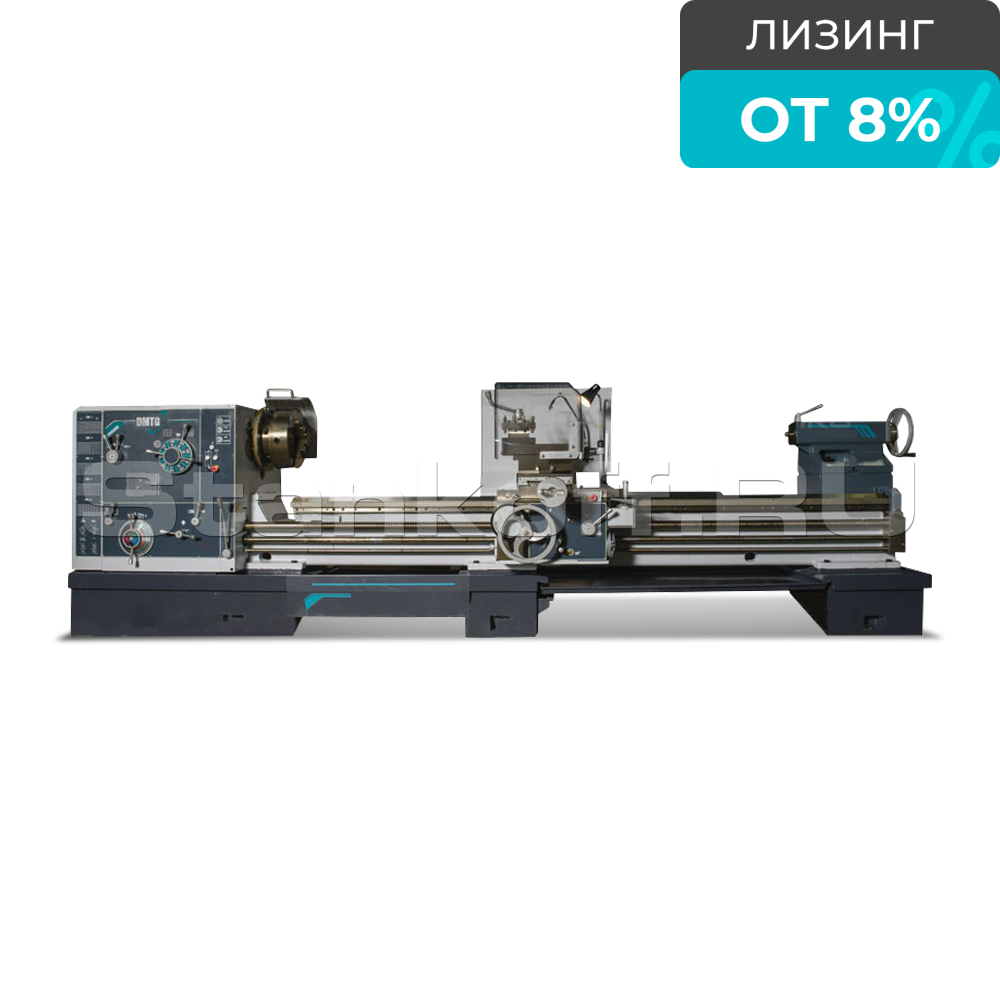

Токарный станок CW6280E/3000 (аналог ДИП-400)

Name: Токарный станок CW6280E/3000 (аналог ДИП-400)
Brand: DMTG
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

DMTG (Китай)

Краткие характеристики

Артикул CW6280E/3000

Электропитание
Мощность двигателя шпинделя, кВт	11 (опция: 15)
Станочные данные
Диаметр обработки над станиной, мм	800
Диаметр обработки над суппортом, мм	480
Диаметр обработки в выемке станины, мм	1000
Длина выемки станины, мм	350
Межцентровое расстояние, мм	3000
Ширина станины, мм	550
Максимальный вес обрабатываемой заготовки, кг	2000
Шпиндель
Число оборотов шпинделя, об/мин	7,5 - 1000
Количество скоростей шпинделя, шт	18 вперед / 6 назад
Проходное отверстие шпинделя, мм	100(опция: 130)
Фланец шпинделя	С11 (DIN 55027, ISO 702/III)
Внутренний конус шпинделя, мм	метрический 120 (1:20)
Крутящий момент шпинделя, Нм	2400
Подачи и резьбы
Продольная подача 1:1 (64 подачи), об/мин	0,1 - 1,52
Продольная подача 16:1 (64 подачи), об/мин	1,6 - 24,3
Поперечная подача	1/2 от продольной подачи
Быстрый ход в продольном направлении, мм/мин	3800
Быстрый ход в поперечном направлении, мм/мин	1900
Пределы шага нарезаемых метрических резьб (52 шага), мм	0,5 - 240
Пределы шага нарезаемых дюймовых резьб (34 шага), ниток/дюйм	28 - 1
Пределы шага нарезаемых модульных резьб (53 шага)	модуль 0,5 - 120
Пределы шага нарезаемых питчевых резьб (24 шага)	28 - 1 DP
Резцедержатель
Размер державки резца, мм	30 х 30
Угол поворота верхней каретки суппорта, град	± 90°
Ход верхней каретки суппорта, мм	200
Ход поперечной каретки суппорта, мм	460
Задняя бабка
Конус пиноли задней бабки	МК6
Диаметр пиноли задней бабки, мм	100 (опция: 125 )
Ход пиноли задней бабки, мм	250
Поперечное перемещение задней бабки, мм	± 10
Габаритные размеры
Габаритные размеры (ДxШxВ), мм	5130x1380x1830
Масса станка, кг	5350

Все характеристики

Модели серии

Все товары

CW6263E

CW6263E/2000

CW6263E/3000

CW62100E/3000

Оставьте запрос

Отправим цену, условия и сроки поставки

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Равиль Камалутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Мощный, точный и высокопроизводительный токарный станок для серийного изготовления крупногабаритных деталей в различных отраслях промышленности.
Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.
Разработан Техническим центром корпорации DMTG совместно с английской компанией COLCHESTER (основана в 1897 г., один из ведущих мировых производителей токарных станков).
Большие возможности по обработке: проходное отверстие шпинделя Ø100 мм (опция: 130 мм), нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 2000 кг
Редуктор подач с передаточным отношением 1/1 (подачи 0,1 - 1,52 мм/об) и 16/1 (подачи 1,6 - 24,3 мм/об). Такой диапазон подач позволяет производить на одном станке как черновое обдирочное, так и чистовое точение (до Ra 1,6).
Возможно силовое точение со съемом до 5 мм за проход.
Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония).
Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 550 мм.
Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
Обработка коротких деталей большого диаметра в выемке станины.
Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом.
Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
Мощный электродвигатель 11 кВт (опция: 15 кВт).
Высокопроизводительная гидростанция с баком 35 л.
Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс.
Гидравлический тормоз шпинделя.
Закаленные шлифованные шестерни передней бабки и коробки подач.
Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка).
Привод быстрого хода суппорта со скоростью перемещений 3800 мм/мин в продольном направлении и 1900 мм/мин в поперечном направлении.
Мощная задняя бабка с пинолью диметром 100 мм и ходом 240 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
Задняя бабка может быть смещена на ± 10 мм для точения длинных конусов.
Перегрузочная муфта ходового винта.
Система подачи СОЖ в зону резания.
Современный аналог советского станка ДИП-400.

Комплектация

3-кулачковый токарный патрон Ø400 мм;
4-кулачковый токарный патрон Ø630 мм;
Планшайба Ø800 мм;
Резьбоуказатель;
Полный защитный кожух ;
Поводковый патрон;
Люнет подвижный Ø20-130 мм;
Люнет неподвижный Ø40-290 мм;
Станочный светильник;
Система подачи СОЖ 11;
Упорный центр МК6;
Обслуживающий инструмент;
Руководство по эксплуатации на русском языке.

Характеристики

Электропитание
Мощность двигателя шпинделя, кВт	11 (опция: 15)
Станочные данные
Диаметр обработки над станиной, мм	800
Диаметр обработки над суппортом, мм	480
Диаметр обработки в выемке станины, мм	1000
Длина выемки станины, мм	350
Межцентровое расстояние, мм	3000
Ширина станины, мм	550
Максимальный вес обрабатываемой заготовки, кг	2000
Шпиндель
Число оборотов шпинделя, об/мин	7,5 - 1000
Количество скоростей шпинделя, шт	18 вперед / 6 назад
Проходное отверстие шпинделя, мм	100(опция: 130)
Фланец шпинделя	С11 (DIN 55027, ISO 702/III)
Внутренний конус шпинделя, мм	метрический 120 (1:20)
Крутящий момент шпинделя, Нм	2400
Подачи и резьбы
Продольная подача 1:1 (64 подачи), об/мин	0,1 - 1,52
Продольная подача 16:1 (64 подачи), об/мин	1,6 - 24,3
Поперечная подача	1/2 от продольной подачи
Быстрый ход в продольном направлении, мм/мин	3800
Быстрый ход в поперечном направлении, мм/мин	1900
Пределы шага нарезаемых метрических резьб (52 шага), мм	0,5 - 240
Пределы шага нарезаемых дюймовых резьб (34 шага), ниток/дюйм	28 - 1
Пределы шага нарезаемых модульных резьб (53 шага)	модуль 0,5 - 120
Пределы шага нарезаемых питчевых резьб (24 шага)	28 - 1 DP
Резцедержатель
Размер державки резца, мм	30 х 30
Угол поворота верхней каретки суппорта, град	± 90°
Ход верхней каретки суппорта, мм	200
Ход поперечной каретки суппорта, мм	460
Задняя бабка
Конус пиноли задней бабки	МК6
Диаметр пиноли задней бабки, мм	100 (опция: 125 )
Ход пиноли задней бабки, мм	250
Поперечное перемещение задней бабки, мм	± 10
Габаритные размеры
Габаритные размеры (ДxШxВ), мм	5130x1380x1830
Масса станка, кг	5350
