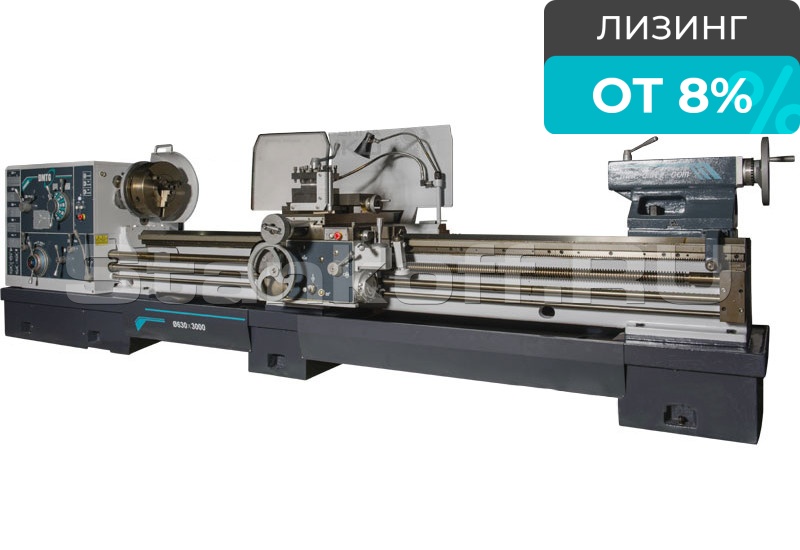

Токарный станок CW6263E (аналог ДИП-300, 1М63, 16K40)

Конструктив

  1. Мощный, точный и высокопроизводительный токарный станок для серийного изготовления крупногабаритных деталей в различных отраслях промышленности.
  2. Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.
  3. Разработан Техническим центром корпорации DMTG совместно с английской компанией COLCHESTER (основана в 1897 г., один из ведущих мировых производителей токарных станков).
  4. Большие возможности по обработке: проходное отверстие шпинделя Ø100 мм (опция: 130 мм), нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 2000 кг
  5. Редуктор подач с передаточным отношением 1/1 (подачи 0,1 - 1,52 мм/об) и 16/1 (подачи 1,6 - 24,3 мм/об). Такой диапазон подач позволяет производить на одном станке как черновое обдирочное, так и чистовое точение (до Ra 1,6).
  6. Возможно силовое точение со съемом до 5 мм за проход.
  7. Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония).
  8. Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 550 мм.
  9. Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
  10. Обработка коротких деталей большого диаметра в выемке станины.
  11. Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом.
  12. Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
  13. Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
  14. Мощный электродвигатель 11 кВт (опция: 15 кВт).
  15. Высокопроизводительная гидростанция с баком 35 л.
  16. Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс.
  17. Гидравлический тормоз шпинделя.
  18. Закаленные шлифованные шестерни передней бабки и коробки подач.
  19. Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка).
  20. Привод быстрого хода суппорта со скоростью перемещений 3800 мм/мин в продольном направлении и 1900 мм/мин в поперечном направлении.
  21. Мощная задняя бабка с пинолью диметром 100 мм и ходом 240 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
  22. Задняя бабка может быть смещена на ± 10 мм для точения длинных конусов.
  23. Перегрузочная муфта ходового винта.
  24. Система подачи СОЖ в зону резания.
  25. Современный аналог советских станков ДИП-300, 1М63, 16K40.

Дополнительные опции

  • 3-кулачковый токарный патрон Ø400 мм
  • 4-кулачковый токарный патрон Ø630 мм
  • Привод шпинделя 15 кВт
  • Проходное отверстие шпинделя 130 мм
  • Устройство цифровой индикации с оптическими линейками на две оси
  • Конусная линейка
  • Люнет неподвижный Ø100-300 мм
  • Люнет неподвижный Ø160-350 мм
  • Планшайба Ø800 мм
  • Быстросменный картриджный резцедержатель
  • Вращающийся упорный центр Морзе 5
  • Полный защитный кожух
  • Ножной тормоз
  • Комплект анкерных болтов
  • Комплект клиновых башмаков

Характеристики

Электропитание
Мощность двигателя шпинделя 11 кВт (опция: 15 кВт)
Станочные данные
Диаметр обработки над станиной 630 мм
Диаметр обработки над суппортом 350 мм
Диаметр обработки в выемке станины 800 мм
Длина выемки станины 350 мм
Межцентровое расстояние 1500 / 2000 / 3000 / 4000 /
5000 / 6000 мм
Ширина станины 550 мм
Максимальный вес обрабатываемой заготовки 2000 кг
Шпиндель
Число оборотов шпинделя 7,5 - 1000 об/мин
Количество скоростей шпинделя 18 вперед / 6 назад
Проходное отверстие шпинделя 100 мм (опция: 130 мм)
Фланец шпинделя С11 (DIN 55027, ISO 702/III)
Внутренний конус шпинделя метрический 120 мм (1:20)
Крутящий момент шпинделя 2400 Нм
Подачи и резьбы
Продольная подача 1:1 (64 подачи) 0,1 - 1,52 мм/об
Продольная подача 16:1 (64 подачи) 1,6 - 24,3 мм/об
Поперечная подача 1/2 от продольной подачи
Быстрый ход в продольном направлении 3800 мм/мин
Быстрый ход в поперечном направлении 1900 мм/мин
Пределы шага нарезаемых метрических резьб (52 шага) 0,5 - 240 мм
Пределы шага нарезаемых дюймовых резьб (34 шага) 28 - 1 ниток/дюйм
Пределы шага нарезаемых модульных резьб (53 шага) модуль 0,5 - 120
Пределы шага нарезаемых питчевых резьб (24 шага) 28 - 1 DP
Резцедержатель
Размер державки резца 30 х 30 мм
Угол поворота верхней каретки суппорта ± 90°
Ход верхней каретки суппорта 200 мм
Ход поперечной каретки суппорта 460 мм
Задняя бабка
Конус пиноли задней бабки МК6
Диаметр пиноли задней бабки 100 мм (опция: 125 мм)
Ход пиноли задней бабки 240 мм
Поперечное перемещение задней бабки ± 10 мм
Габаритные размеры
Длина 3630 / 4230 / 5130 /
6040 / 7120 / 8240 мм
Ширина х Высота 1430 х 1830 мм
Масса станка 4350 / 4650 / 5150 /
5950 / 6650 / 7450 кг
