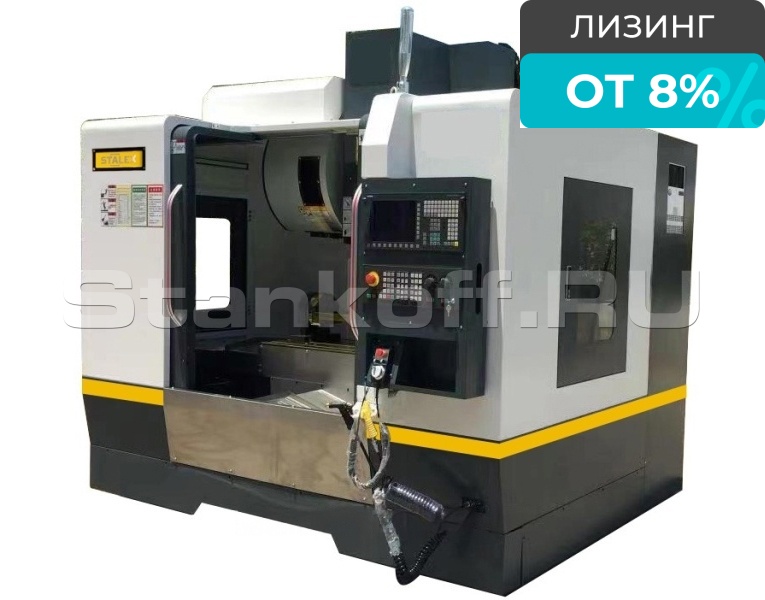

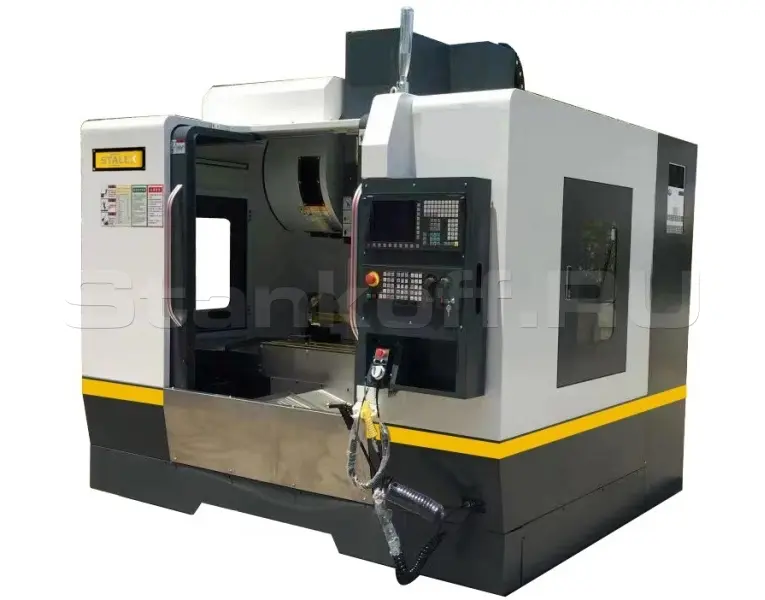

Вертикальный фрезерный обрабатывающий центр с ЧПУ VMC 1160 CNC

Name: Вертикальный фрезерный обрабатывающий центр с ЧПУ VMC 1160 CNC
Brand: Stalex
Rating: 5 (1 reviews)

Сравнить Вопросы

Stalex (Китай)

Краткие характеристики

Артикул VMC 1160 CNC

Система ЧПУ	Siemens 828D
Размеры стола, мм	1200х600
Т-образный паз, мм	5х18х100
Макс. перемещения по осям XxYxZ, мм	1100х600х600
Мощность потребляемая, кВт	25,0
Мощность двигателя шпинделя, кВт	11,0
Емкость бака СОЖ, л	280
Частота вращения шпинделя, об/мин	8 000
Конус шпинделя	BT-40
Кол-во инструментов в магазине	24
Тип инструментального магазина	Arm Type
Макс. размеры инструмента Ø, мм	Ø78х300
Макс. масса инструмента, кг	8
Время смены инструмента, сек.	2,3
Минимальная погрешность входа, мм	0,001
Диаметр ШВП X/Y/Z, мм	Ø40
Ширина линейной направляющей ось-X	45
Ширина линейной направляющей ось-Y	45
Ширина линейной направляющей ось-Z	45
Точность позиционирования/повторяемость, мм	±0,003/±0,0015
Смена инструмента	Пневмо (0,5 Мпа)
Макс. нагрузка на стол, кг	900
Расстояние шпиндель-стол, мм	120-720
Расстояние шпиндель-стойка, мм	610
Ускоренное перемещение, мм/мин X/Y/Z	36000/36000/36000
Скорость рабочей подачи, мм/мин	1-10 000
Мощность сервомоторов по осям X/Y/Z, кВт	3,0/3,0/3,0
Габаритные размеры ДхШхВ, мм	3140х2280х26200
Габаритные размеры упаковки ДхШхВ, мм	3180х2300х2540
Масса, кг	6500

Все характеристики

Конструктив

Особенности и комплектация

Система ЧПУ: Siemens 828D
Инструментальный магазин на 24 позиции Okada(Тайвань);
Шпиндель Kenturn (Тайвань)
Кабинетная защита зоны обработки
Линейные направляющие X/Y Hiwin(Тайвань)
Пневматика Mindman(Тайвань)
ШВП по трем осям Hiwin(Тайвань)
Сервомоторы по осям X/Y/Z (Siemens)
Подшипники Koyo(Япония)
Электрические компоненты (Schneider)
Автоматическая централизованная система смазки
Система СОЖ(3-сопла)
Воздушное охлаждение
Пистолет для обдува воздухом
Водный пистолет
Теплообменник
Мульти режимный маховик ручного управления перемещениями
Светодиодная лампа освещения рабочей зоны
Сигнальный фонарь указания режимов работы
Дверной замок безопасности
Шнековый транспортер для удаления стружки
Регулируемые установочные опоры
Инструкция
Изготовлен по стандартам СЕ

Характеристики

Система ЧПУ	Siemens 828D
Размеры стола, мм	1200х600
Т-образный паз, мм	5х18х100
Макс. перемещения по осям XxYxZ, мм	1100х600х600
Мощность потребляемая, кВт	25,0
Мощность двигателя шпинделя, кВт	11,0
Емкость бака СОЖ, л	280
Частота вращения шпинделя, об/мин	8 000
Конус шпинделя	BT-40
Кол-во инструментов в магазине	24
Тип инструментального магазина	Arm Type
Макс. размеры инструмента Ø, мм	Ø78х300
Макс. масса инструмента, кг	8
Время смены инструмента, сек.	2,3
Минимальная погрешность входа, мм	0,001
Диаметр ШВП X/Y/Z, мм	Ø40
Ширина линейной направляющей ось-X	45
Ширина линейной направляющей ось-Y	45
Ширина линейной направляющей ось-Z	45
Точность позиционирования/повторяемость, мм	±0,003/±0,0015
Смена инструмента	Пневмо (0,5 Мпа)
Макс. нагрузка на стол, кг	900
Расстояние шпиндель-стол, мм	120-720
Расстояние шпиндель-стойка, мм	610
Ускоренное перемещение, мм/мин X/Y/Z	36000/36000/36000
Скорость рабочей подачи, мм/мин	1-10 000
Мощность сервомоторов по осям X/Y/Z, кВт	3,0/3,0/3,0
Габаритные размеры ДхШхВ, мм	3140х2280х26200
Габаритные размеры упаковки ДхШхВ, мм	3180х2300х2540
Масса, кг	6500
