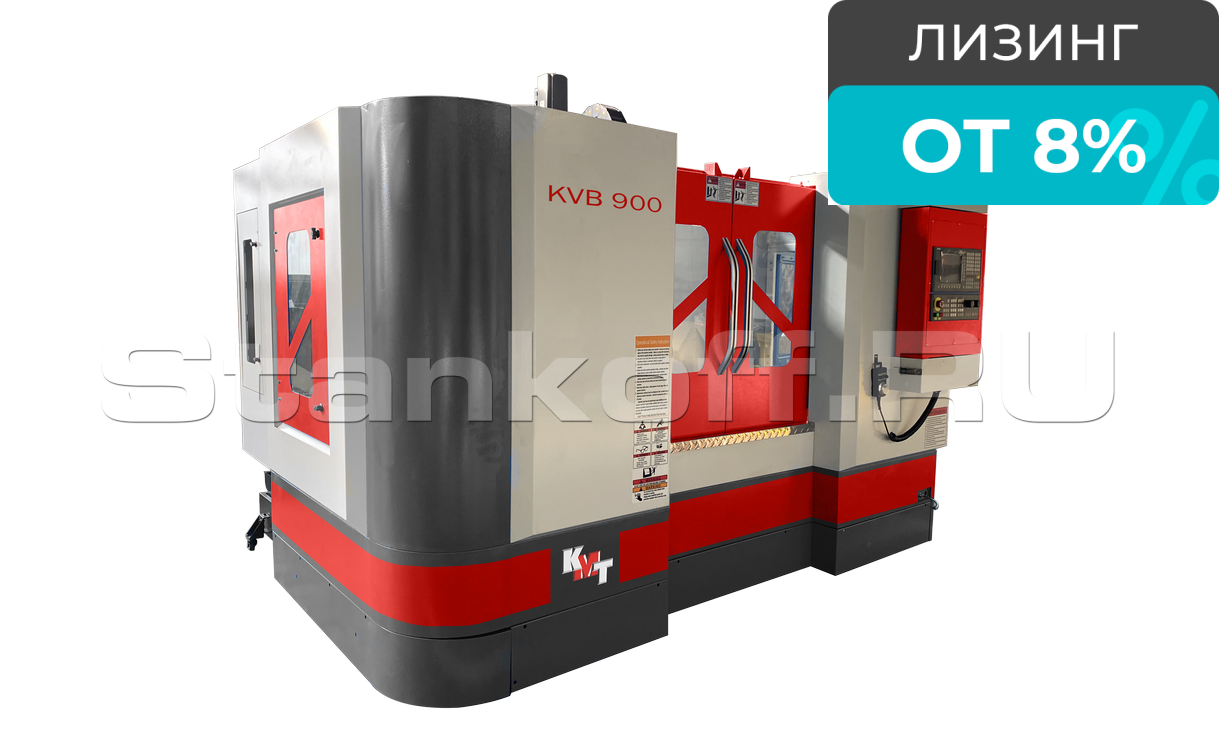

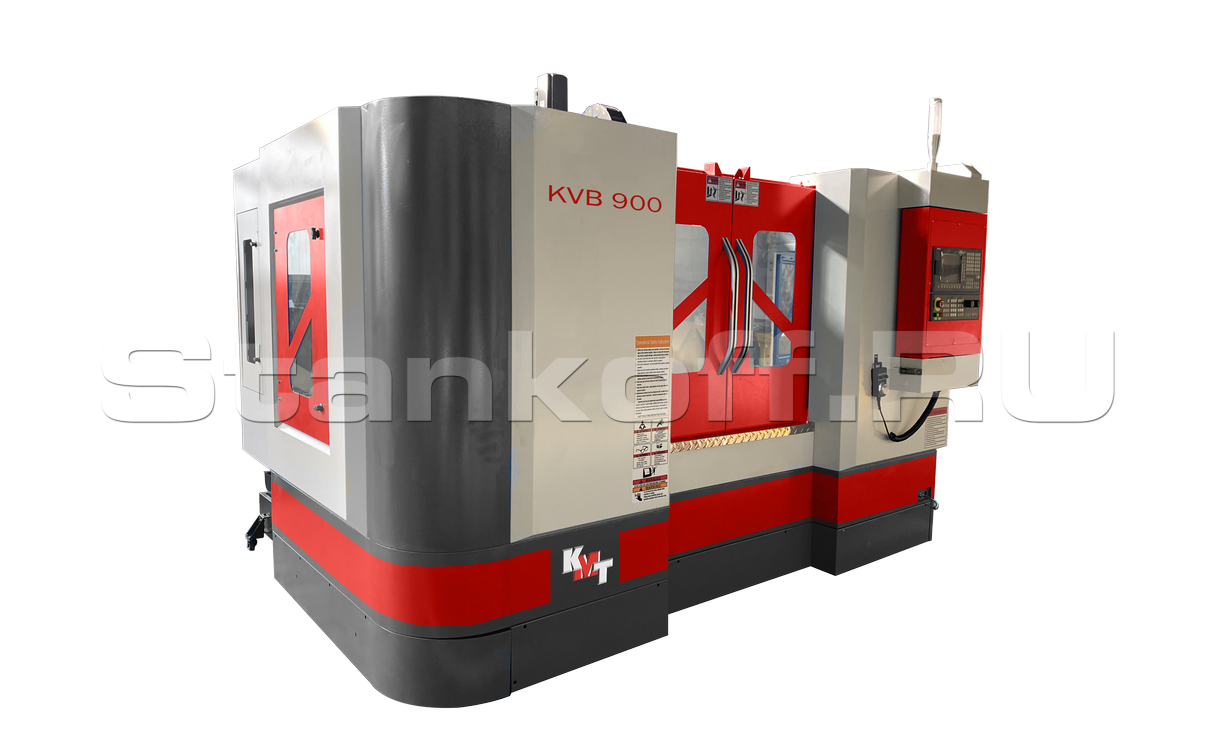

Вертикальный обрабатывающий центр KVB 900 предназначен для обработки деталей, требующих высокой точности, имеющих сложную форму, например, пресс-формы. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей могут быть осуществлены за одну установку, тем самым реализуя процесс программирования и сокращая производственный цикл для обеспечения значительных экономических выгод.
Вертикальный многоцелевой обрабатывающий центр KVB 900 применяется во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности и приборостроении.

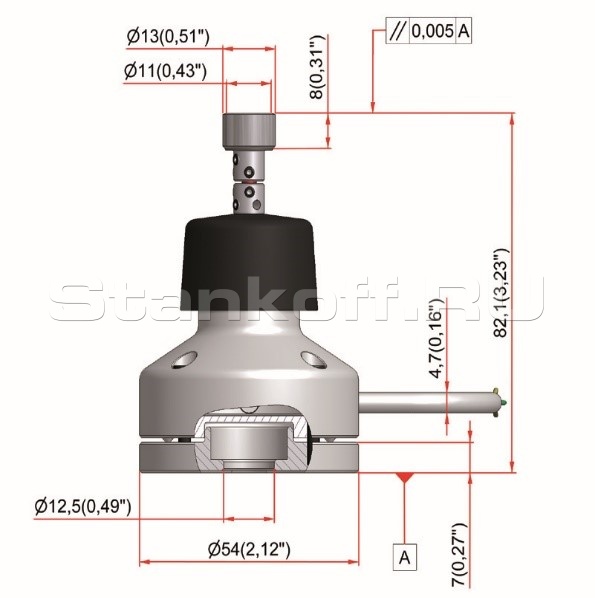

Система размерной настройки инструментов TS35.20 разработана для использования на фрезерных станках и обрабатывающих центрах и предназначена для определения геометрических данных инструментов. Высокоточный измерительный элемент производит точные замеры длины, радиуса инструмента, отдельных режущих кромок и распознает поломку инструмента. Измерение может выполняться статически или динамически.

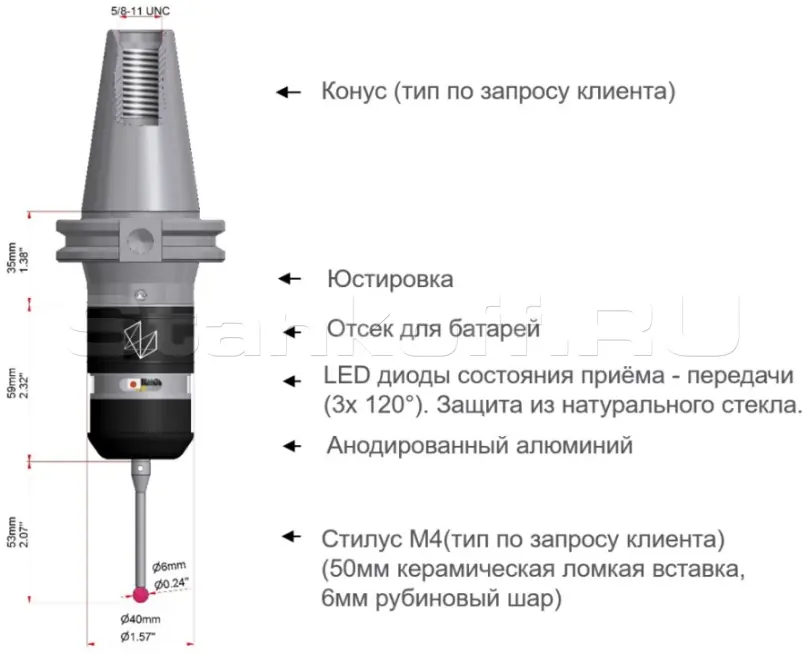

Новый датчик IRP60.00 активируется дистанционно, при помощи приемника. Предназначен для контроля геометрической точности деталей на станках с ЧПУ, а также для определения и автоматической компенсации их положения. Инфракрасный измерительный датчик IRP60.00 позволяет измерять параметры геометрические форм, например кромок, отверстий, шипов, пазов, выступов, углов, и дуг окружности. Кроме того, с его помощью можно измерять изделия сложной формы, например трехмерные объекты, и выполнять измерения при измененном положении 4-й и 5-й оси.
Система ЧПУ | Siemens 808DA |
Размеры рабочего стола, мм | 1 250 × 360 |
Т-обр. пазы (кол-во х ширина х расстояние), Шт. х мм х мм | 3 х 18 х 80 |
Максимальная нагрузка на стол, кг | 400 |
Расстояние от направляющих колонны до оси шпинделя, мм | 460 |
Расстояние от торца шпинделя до поверхности рабочего стола, мм | 100 - 600 |
Перемещения | |
Перемещение по оси X, мм | 900 |
Перемещение по оси Y, мм | 350 |
Перемещение по оси Z, мм | 500 |
Ускоренные перемещения по осям X/Y/Z. м/мин | 10 / 10 / 8 |
Шпиндель | |
Хвостовик шпинделя | BT - 40 |
Диапазон оборотов шпинделя, об/мин | 200 - 10 000 |
Тип привода | Ремень |
Мощность главного двигателя, кВт | 7,5/11,0 |
Инструментальная система | |
Тип | Зонтик |
Емкость магазина инструмента, шт. | 16 |
Максимальный диаметр устанавливаемого инструмента, мм | ф90 |
Максимальная длина устанавливаемого инструмента, мм | 250 |
Максимальный вес устанавливаемого инструмента, кг | 8 |
Время смены инструмента, сек | 8 |
Точность | |
Точность позиционирования по осям X/Y/Z, мм | ±0.020 |
Повторяемость по осям X/Y/Z, мм | ±0.010 |
Прочие требования | |
Потребляемая мощность, кВа | 40 |
Давление воздуха, Bar | 5~8 |
Напряжение и частота тока | 380V±10% 50Hz |
Температурный режим работы оборудования | 0°~40° |
Влажность в помещении | 20%~80% |
Объем бака СОЖ | 100 л |
Габариты оборудования | |
Габаритные размеры (Длина х Ширина х Высота), мм | 2910×2170х2350 |
Вес станка, кг | 3500 |
