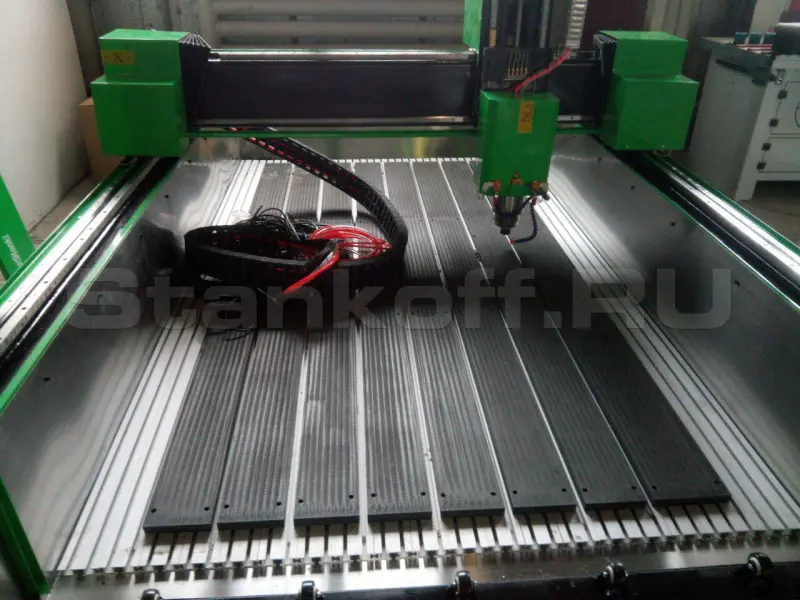

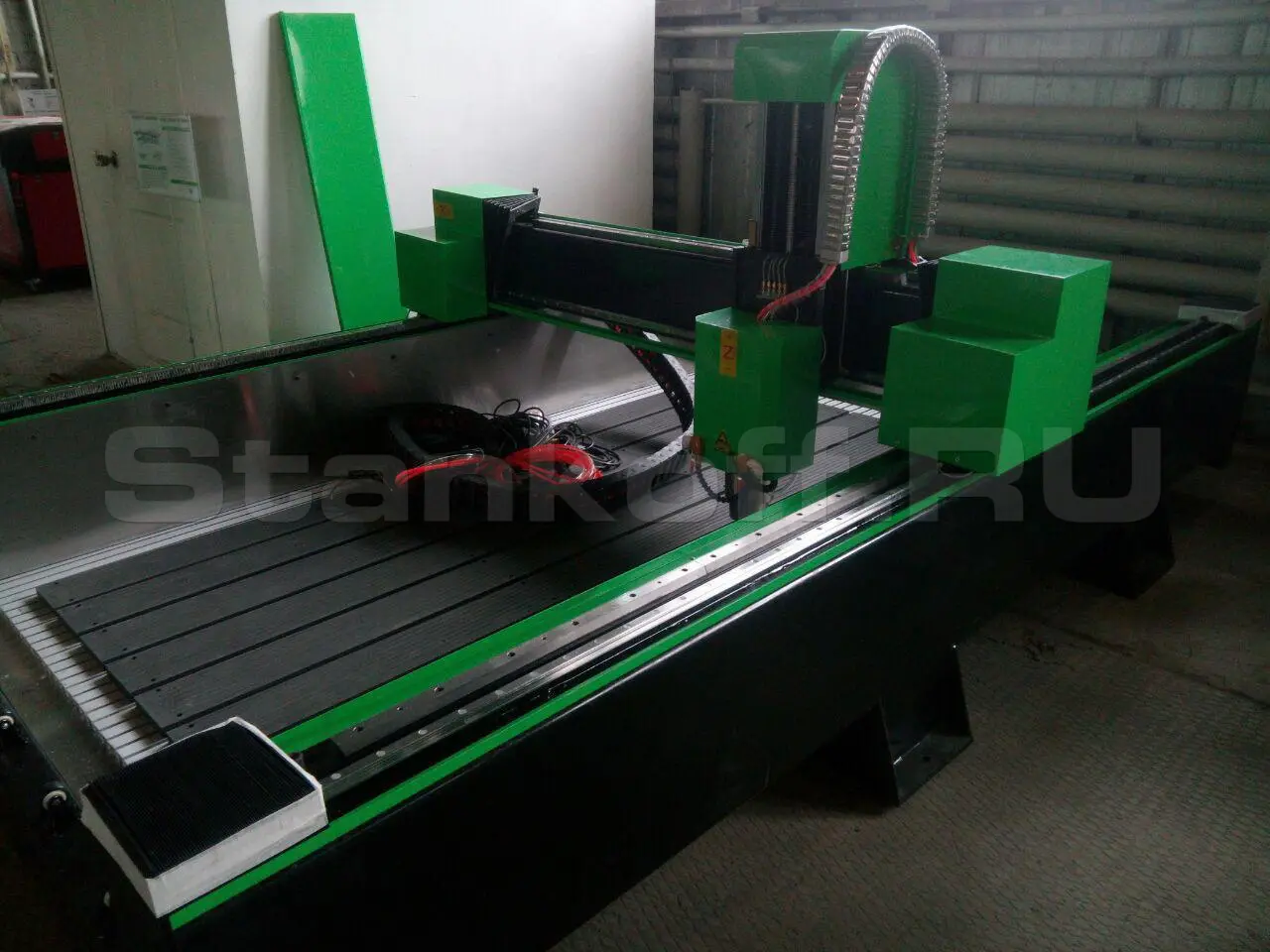

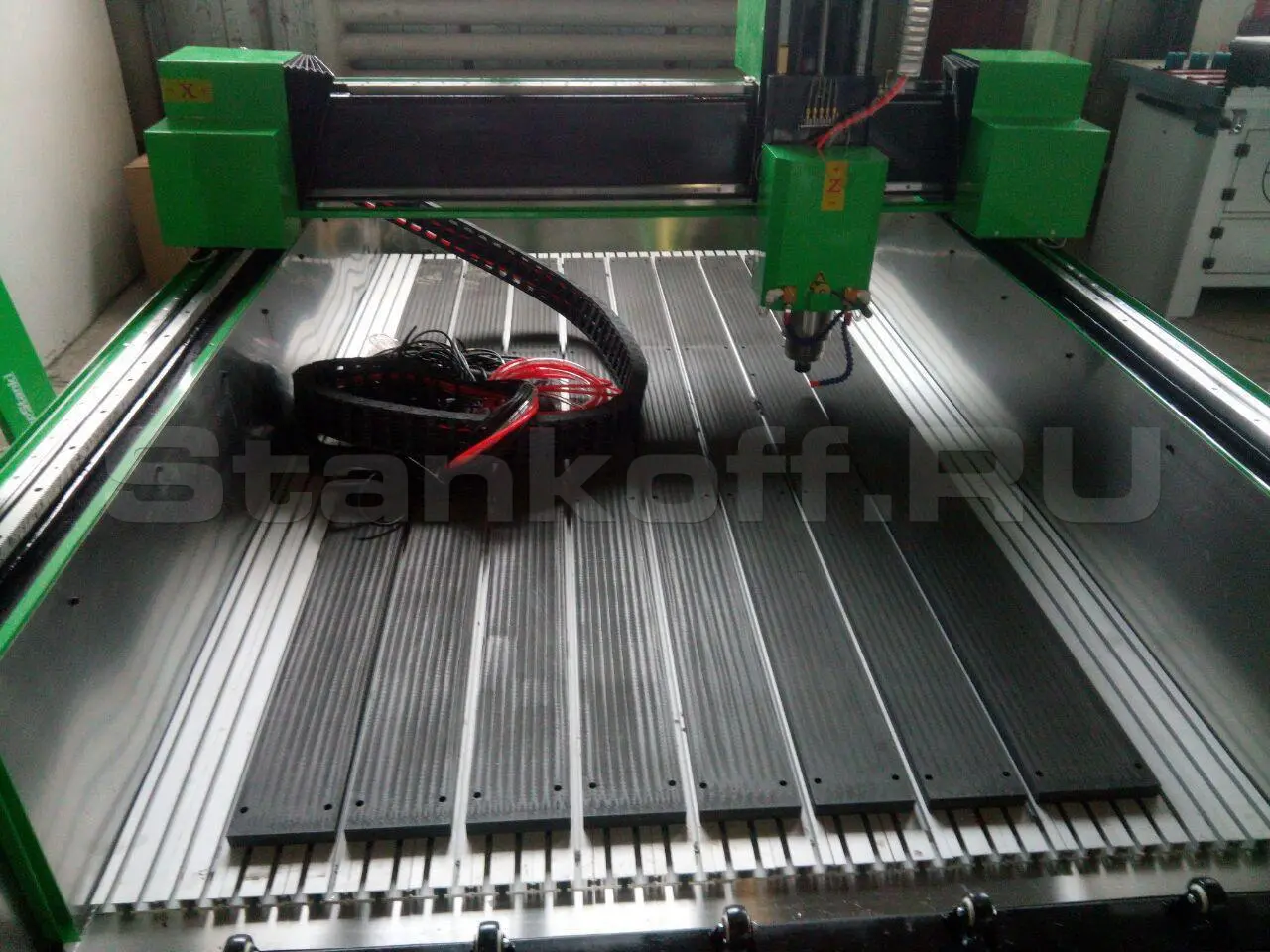

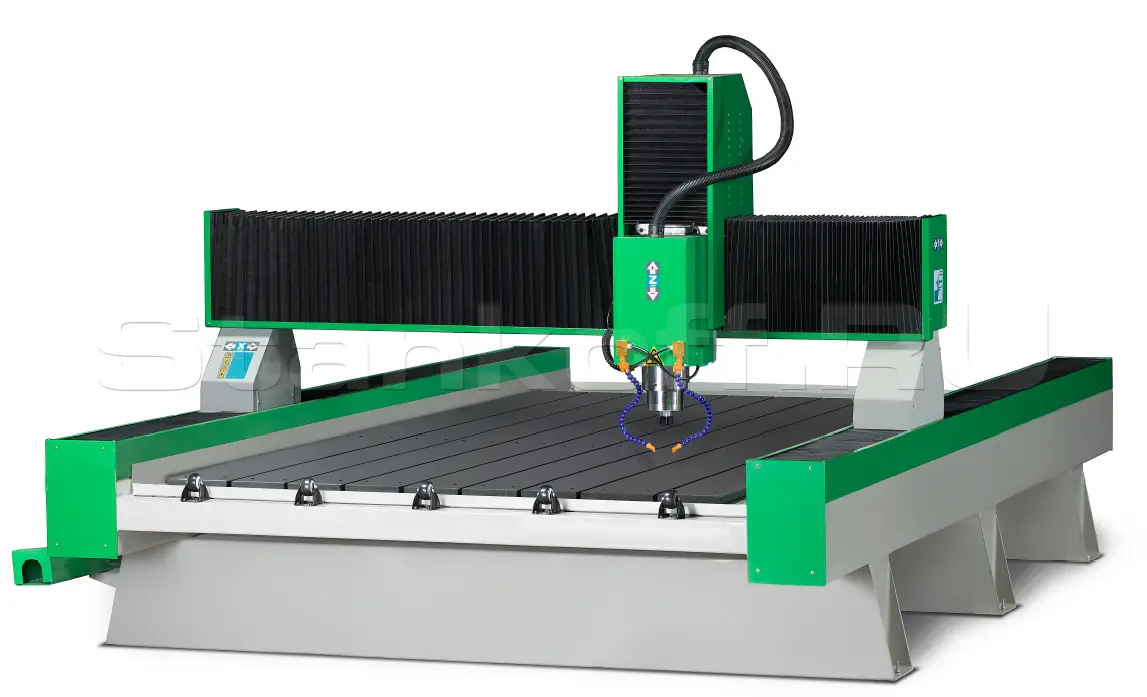

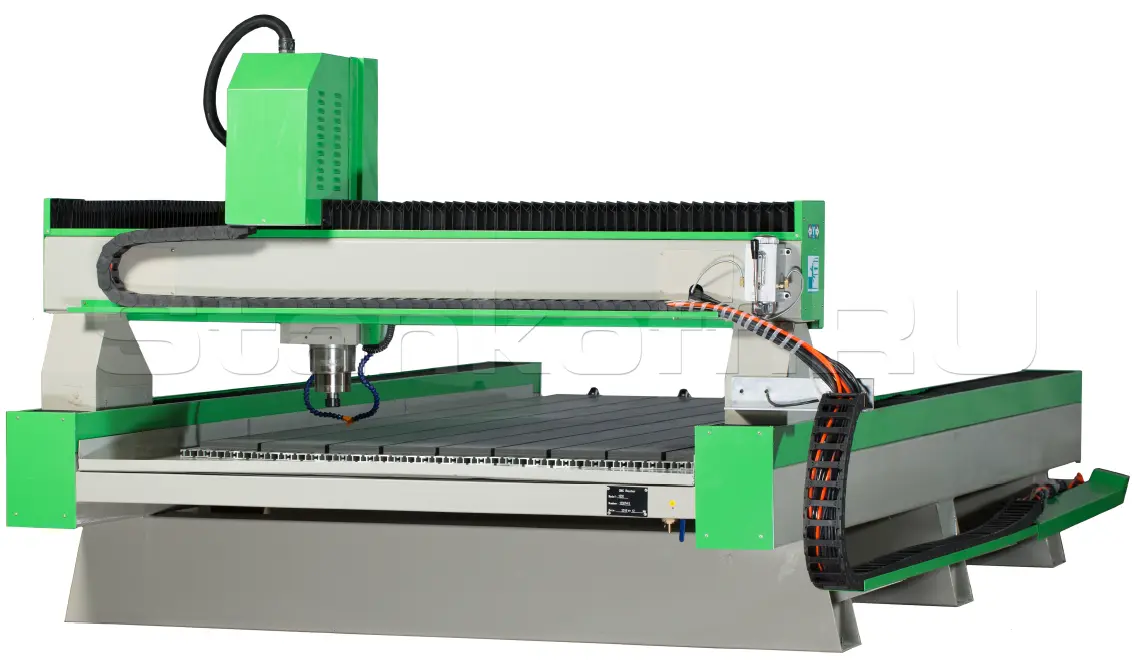

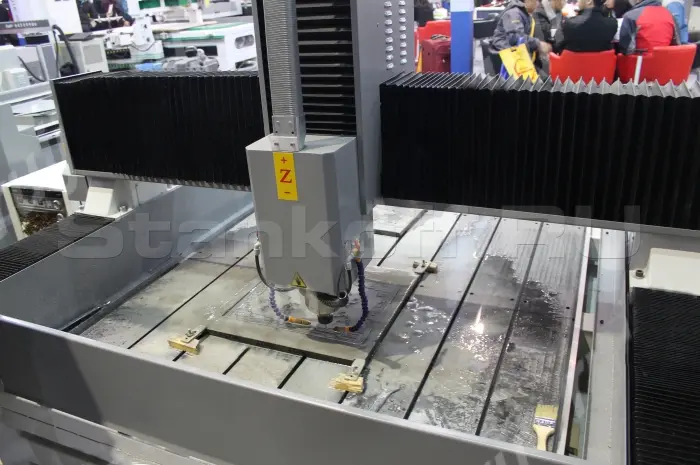

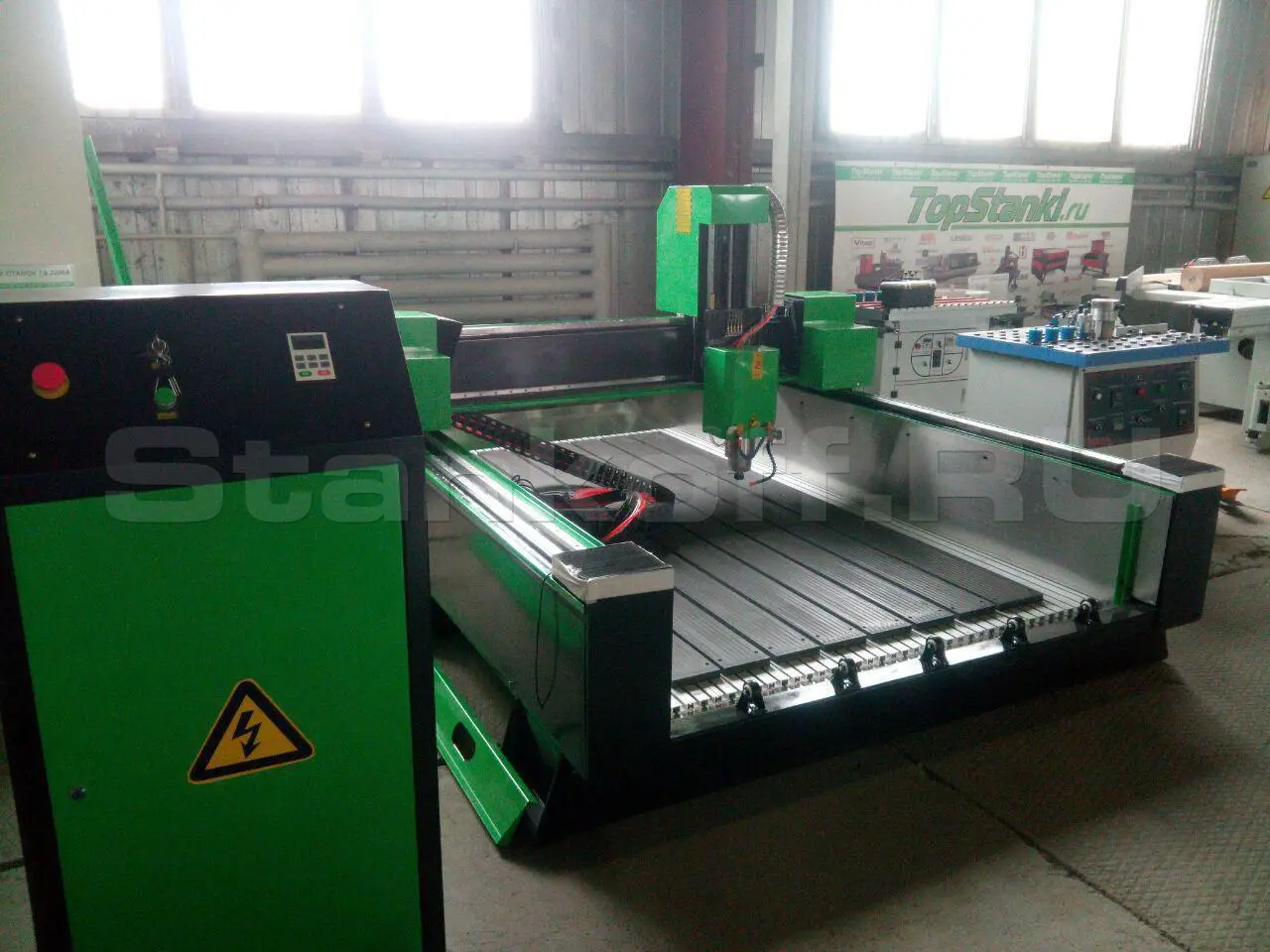

Фрезерный станок с ЧПУ по камню RJ 1530S

Товар не поставляется

Возможные причины:

  • Снят с производства
  • Завышенная цена производителя
  • Неудовлетворительное качество
  • Отсутствие спроса

Статьи и обзоры, связанные с RJ 1530S

Применение

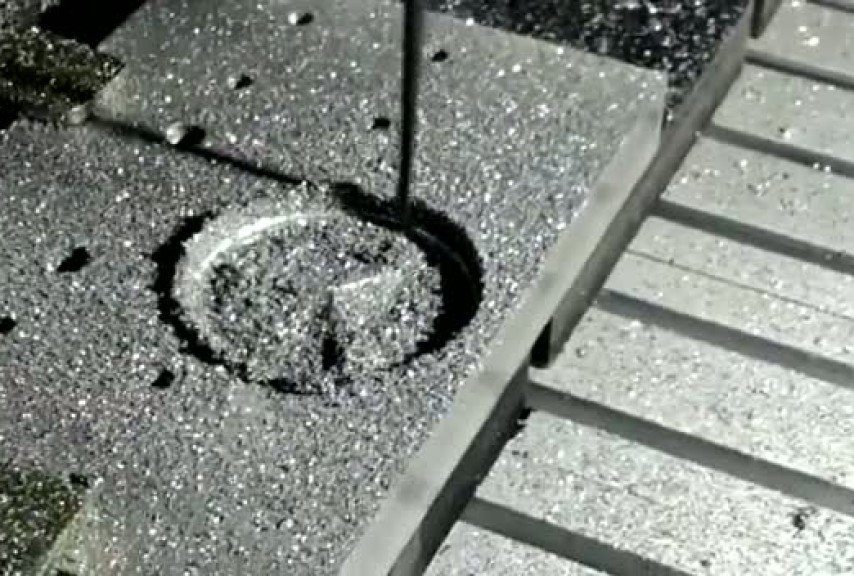

Фрезерный станок по камню с ЧПУ RJ 1325 предназначен для высококачественного фрезерования и гравирования натурального и искусственного камня а также других материалов включая металла в 2D/3D плоскостях.

Обрабатываемые материалы

Камень (мрамор, гранит), древесина, композитные материалы, полистиролы, цветной металл, оргстекло, модельный пластик и т.п.

Комплектация

Станок RJ 1530 – механическая часть 1 шт.
Шпиндель 3,2 кВт 1 шт.
Электронный датчик измерения длины инструмента и высоты заготовки 1 шт.
Шкаф электронного управления 1 шт.
Централизованная система смазки 1 шт.
Водяной насос для охлаждения шпинделя 1 шт.
Комплект соединительных кабелей :Data Cable, Power Cable, etc. 1 комп.
Программное обеспечение NC-studio/DSP 1 комп.
Начальный комплект фрез 1 комп.
Цанга ER16 ; ER20 1 комп.
Набор приспособлений для прижима заготовки 1 комп.
ЗИП 1 комп.

Особенности конструкции


Cварная жесткая станина

Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную термическую обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработки

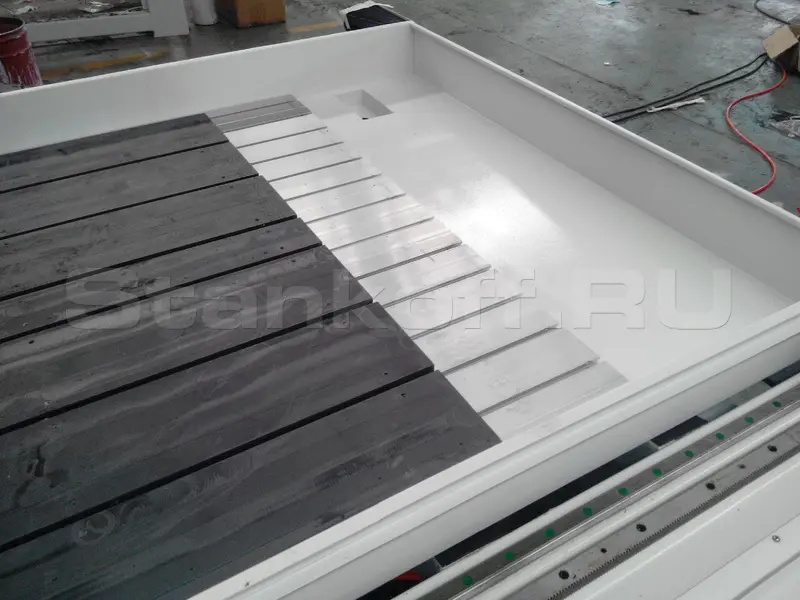

Рабочий стол

Стол представляет из себя герметичную ванну для сбора СОЖ. Стол имеет покрытие алюминиевым профилем с T - образными пазами и защитным пластиком (жертвенник)

Высокоточные направляющие

Высокоточные направляющие

Станок по всем осям оснащен квадратными линейными направляющими и каретками фирмы TBI. Сечение направляющих 25 мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность – 21,2 кН (килоньютонов). Что в сочетании с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.

Косозубая рейка

Косозубая рейка

Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения до 10 м/мин.

Высокопрецизионные винтовые пары

Высокопрецизионные винтовые пары

Сечение 20 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z.

Шаговые двигатели

Шаговые двигатели

Индивидуальный привод перемещения портала, суппорта и шпинделя по осям X, Y и Z обеспечивает высокую точность перемещения и считывания размера, что позволяет обрабатывать изделия с высокой скоростью и точностью. Все двигатели синхронизированы через центральный процессор.

Система автоматической смазки

Система автоматической смазки

Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.

Шпиндель

За счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Шпиндель охлаждается за счет водяного насоса.

Отдельно стоящий электрошкаф

Электронный блок управления с комплектующими ведущих мировых производителей скомпонован в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий.

Система управления

Система управления

Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. Система обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Для установки необходимо установить Плату «NC STUDIO» в системный блок и подключить при помощи DATA кабеля со станком

Датчик измерения длины инструмента и высоты заготовки

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы

Дополнительные опции

  • Поворотное устройство. Диаметр патрона 230 мм, длина 1200 мм
  • Высота по оси Z 500 мм
  • Пульт для NC Studio, беспроводной
  • Система удаления стружки 3 кВт + воздуховод 6 м
  • Пульт DSP A11
  • Система охлаждения инструмента масляным туманом
  • Шпиндель 4,5 кВт. Водяное охлаждение + Инвертер
  • Серво-гибриды 4 шт. Leadshine (Китай)
  • Серводвигатели Yaskawa (Япония) 850 Вт х 4 шт.

Страна изготовления: Китай

Рабочая зона (X*Y*Z) 1500х3000х300 мм
Высота координаты Z 300 мм
Направляющие X, Y, Z квадратные 25 мм
Механизм привода X, Y косозубая рейка
Механизм привода Z шарико-винтовая передача 20 мм
Двигатель привода X,Y, Z шаговый Leadshine
Мощность двигателя привода X,Y, Z 0,45 кВт
Шпиндель 3,2 кВт
Охлаждения шпинделя водяное
Частота вращения шпинделя 6000-24000 об/мин
Станина

Станина изготовлена из

толстостенного стольного профиля

Стол механическое крепление заготовки

(вакуумный стол, опция)

Система смазки централизованная
Дискретность перемещения позиционера 0,006 мм
Точность позиционирования ± 0.05 мм
Точность повторного позиционирования ± 0.05 мм
Макс. скорость перемещения (холостой ход) до 10 м/мин
Макс. скорость фрезерования до 8 м/мин
Система управления NC Studio
Масса станка 1800 кг
