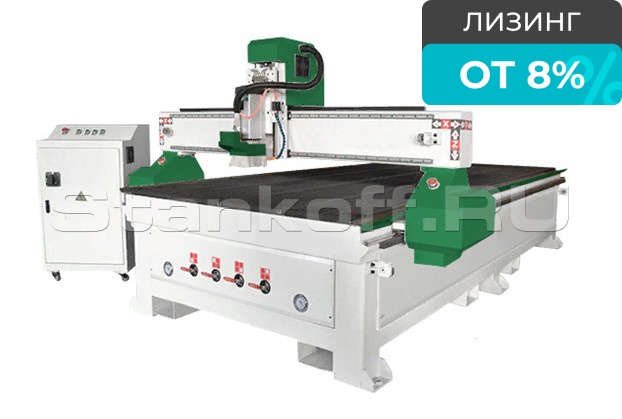

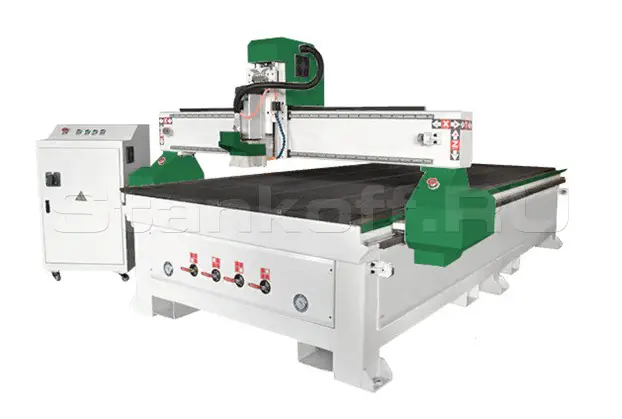

Фрезерный станок с ЧПУ LS-2030 STANDARD

Name: Фрезерный станок с ЧПУ LS-2030 STANDARD
Rating: 5 (1 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: LS-2030 STANDARD
Ход по оси Z, мм: 300

Все характеристики

Конструктив

Высококачественный вакуумный стол из ПВХ обеспечивает долгий срок службы, в сочетании с вакуумным насосом, позволяющим быстро фиксировать деталь, сокращает время, затрачиваемое на установку и смену деталей. Массивная станина из закрытого квадратного профиля. Линейные направляющие HIWIN. Массивный портал, косозубая шестерня/рейка по осям XY. Шпиндель HQD 5,5 кВт с увеличенной частотой вращения до 18 000 об/мин. Инвертор 5,5кВт с запасом мощности по отношению к шпинделю. Защитные экраны линейных направляющих. Аспирационная установка 3 кВт.

Особенности

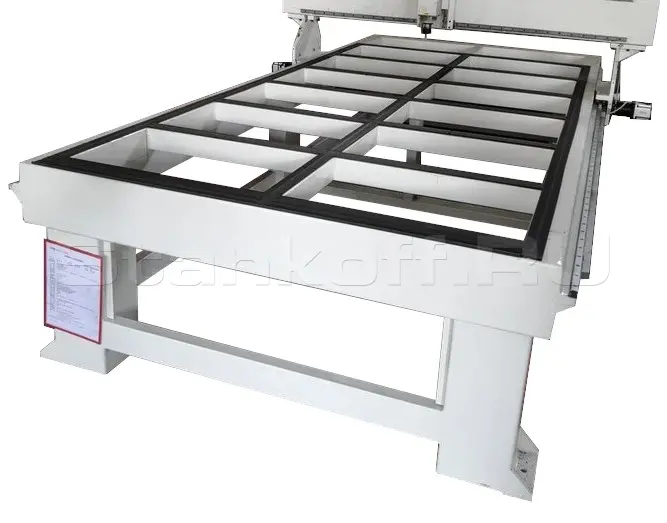

Усиленная станина

Фрезерные станки с ЧПУ WOODMAC, имеют усиленное исполнение станины, с многочисленными ребрами жесткости, а также с несколькими дополнительными точками опоры в центральной части. Все это обеспечивает надежность конструкции, и отсутствие прогибов стола.

Высокопрочный портал

Стальное исполнение портала, обеспечивает стабильную и надежную работу основного агрегата «Шпинделя». Толстый квадратный профиль, не способен выдерживать максимальные нагрузки при обработке, а также при высоких скоростях перемещения по осям.

Система перемещения по осям «X-Y

Перемещение по осям XY обеспечивает косозубая система «шестерня-рейка». Зубья в косозубых нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

Система перемещения по оси «Z»

За счет исключения люфта обеспечивается высокоточное перемещение шпиндельной площадки по оси Z, а применение шарико-винтовой пары увеличенного сечения производства гарантирует сохранение точности при выполнении обработки сложных изделий.

Линейные подшипники по всем осям

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Линейные направляющие и подшипники производства HIWIN.

Шпиндель

В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Параметры шпинделя (5,5кВт/18000об) дают возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов. Охлаждение двигателя воздушное от вентилятора, установленного на валу шпинделя.

Инвертор

Для защиты шпинделя, а также предотвращения выхода из строя инвертора в результате предельных нагрузок, компания WOODMAC (по сравнению с другими производителями) устанавливает частотные преобразователи с запасом по мощности. Это позволяет избежать зачастую неприятных моментов с выходом из строя инверторов.

Система ЧПУ DSP A11-3 оси

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер.

Серво гибриды

Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,05мм) в соответствии с заданной программой при высокой скорости перемещения. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности.

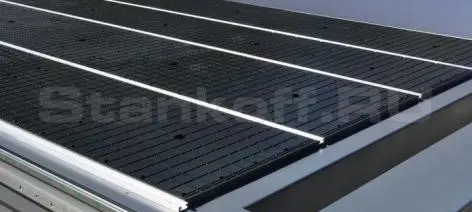

Вакуумный стол

Все станки с вакуумным столом, имеют «Т»-пазы в столе, для возможности механического крепления деталей при помощи струбцин.

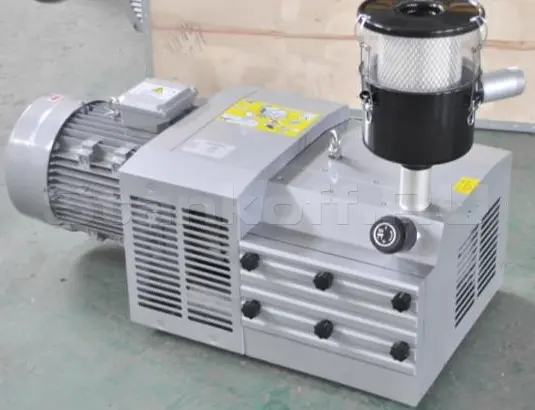

Роторно-пластинчатый вакуумный насос

Станки оснащены роторно-пластинчатыми насосами 5,5кВт. Роторно-пластинчатые вакуумные насосы имеют сниженный уровень шума.

Датчик измерения длины инструмента

Датчик позволяет производить калибровку, исключая ошибки, связанные с неточными действиями оператора. Калибровка производится в автоматическом режиме.
