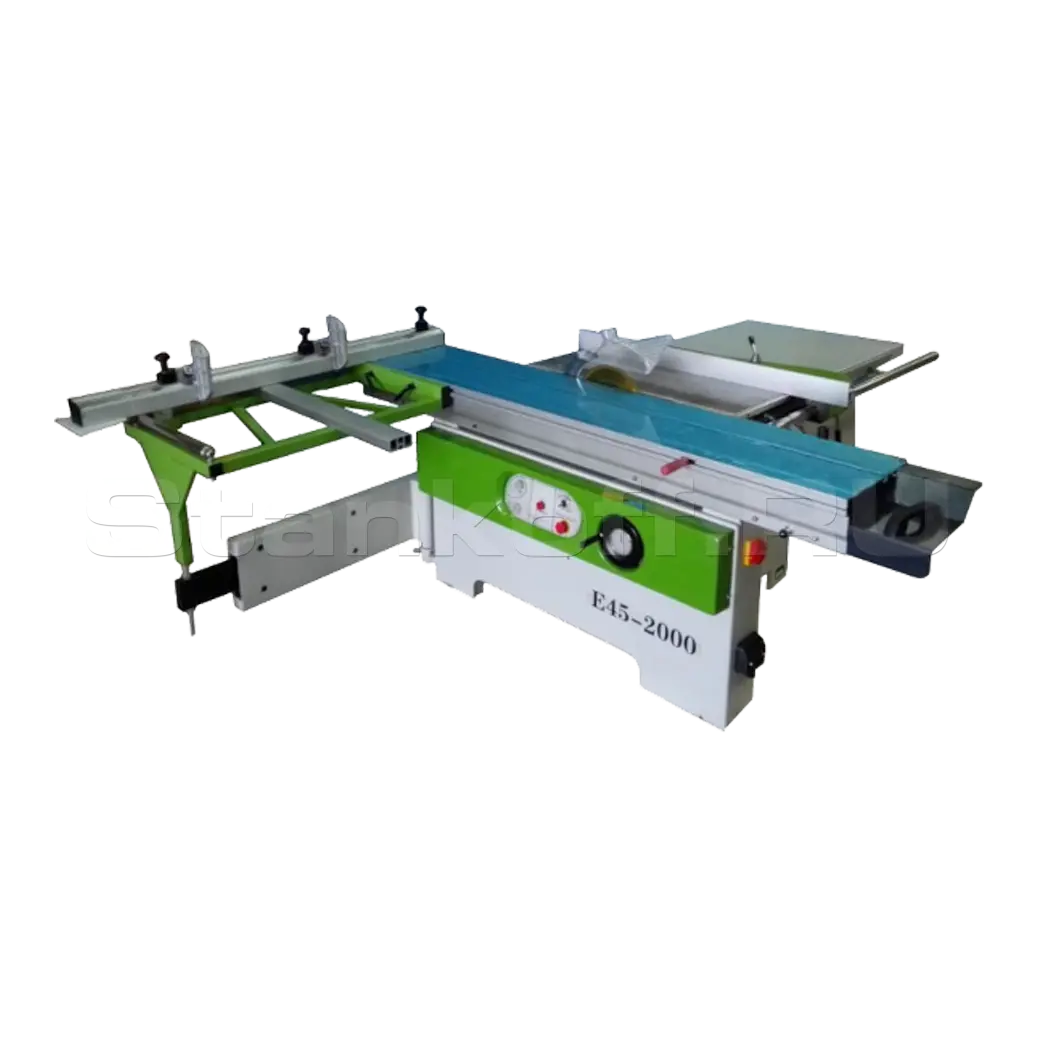

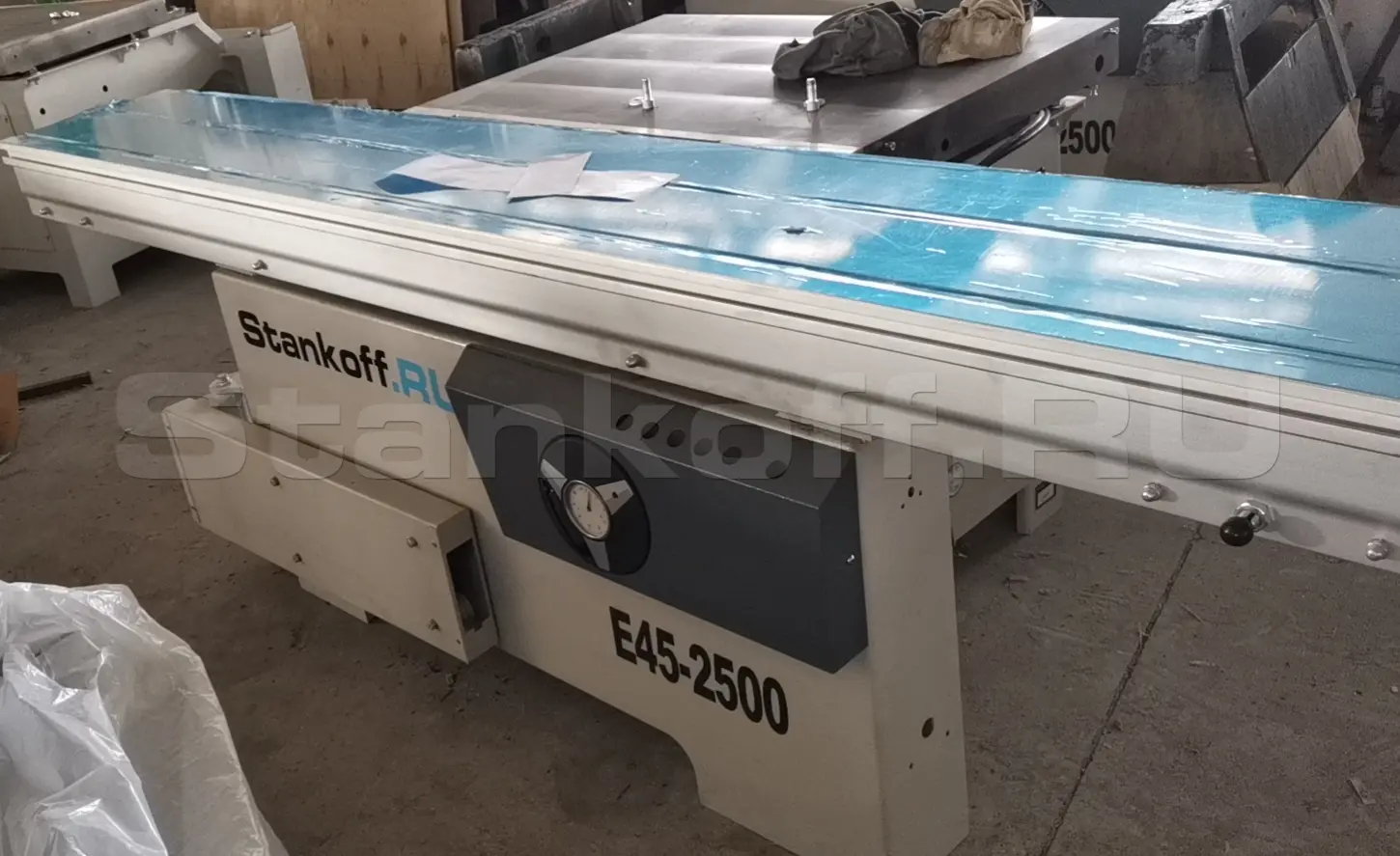

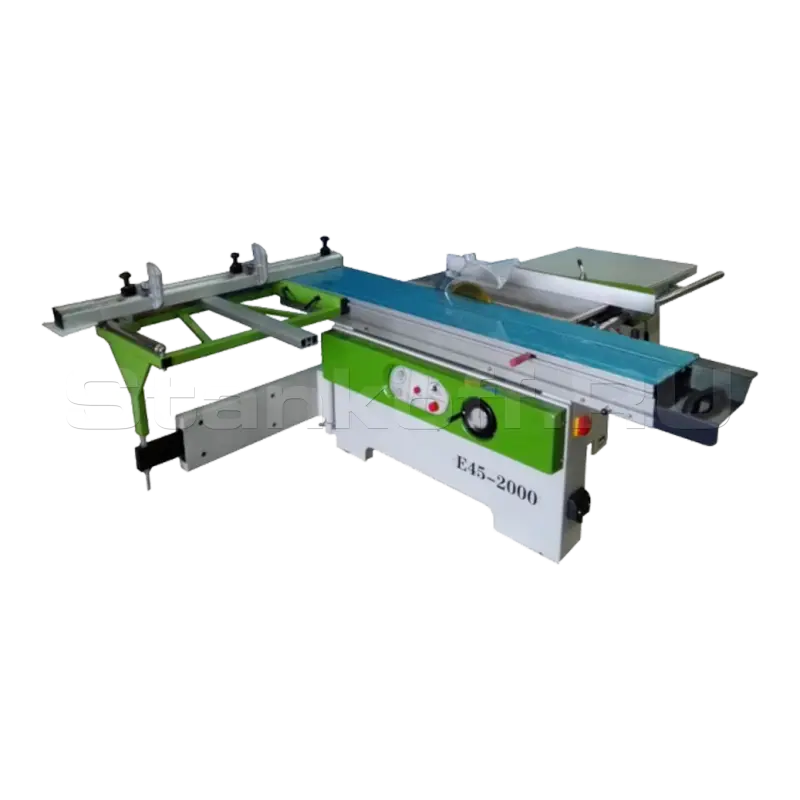

Форматно-раскроечный станок с роликовой кареткой и наклоном пилы E45-2500

Конструктив

Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

Отличительные особенности

  • алюминиевая роликовая каретка длиной 2500 мм
  • ширина каретки 370 мм
  • стальные направляющие каретки
  • наружная регулировка подрезного устройства
  • надёжные роликовые направляющие каретки
  • независимые двигатели на основную и подрезную пилу.
  • наклон пильного узла до 450

Преимущества

  1. Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата.
  2. Пильный механизм включает в себя два режущих узла основную пилу и подрезную пилу. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.
  3. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.
  4. Направляющие ролики обеспечивают легкое и точное перемещение каретки.
  5. Данная конструкция практически не требует ухода в процессе эксплуатации.

Особенности конструкции

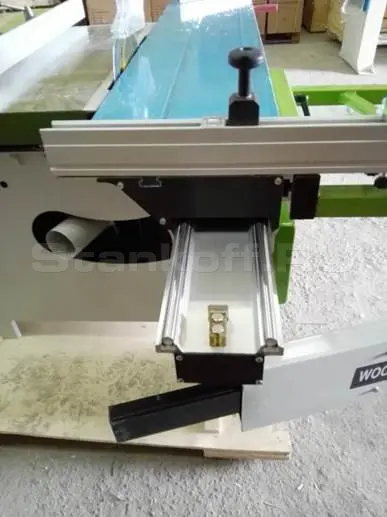

Роликовая каретка со стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

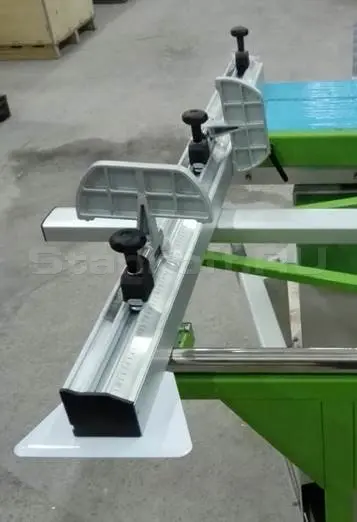

Линейка для большего удобства оснащена откидными упорами и линзами.
В стандартную комплектацию станка входит кожух защиты пилы
Приводы основной и подрезной пил 4 кВт и 0,75 кВт.
Удобный доступ к пилам при обслуживании
Панель управления проста и лаконична.
Удобная настройка работы основной и подрезной пил на боковой стенке станка.
Для обеспечения безопасности работы в комплект станка входит пластиковый доталкиватель с крепежом на корпусе продольной упорной линейки.

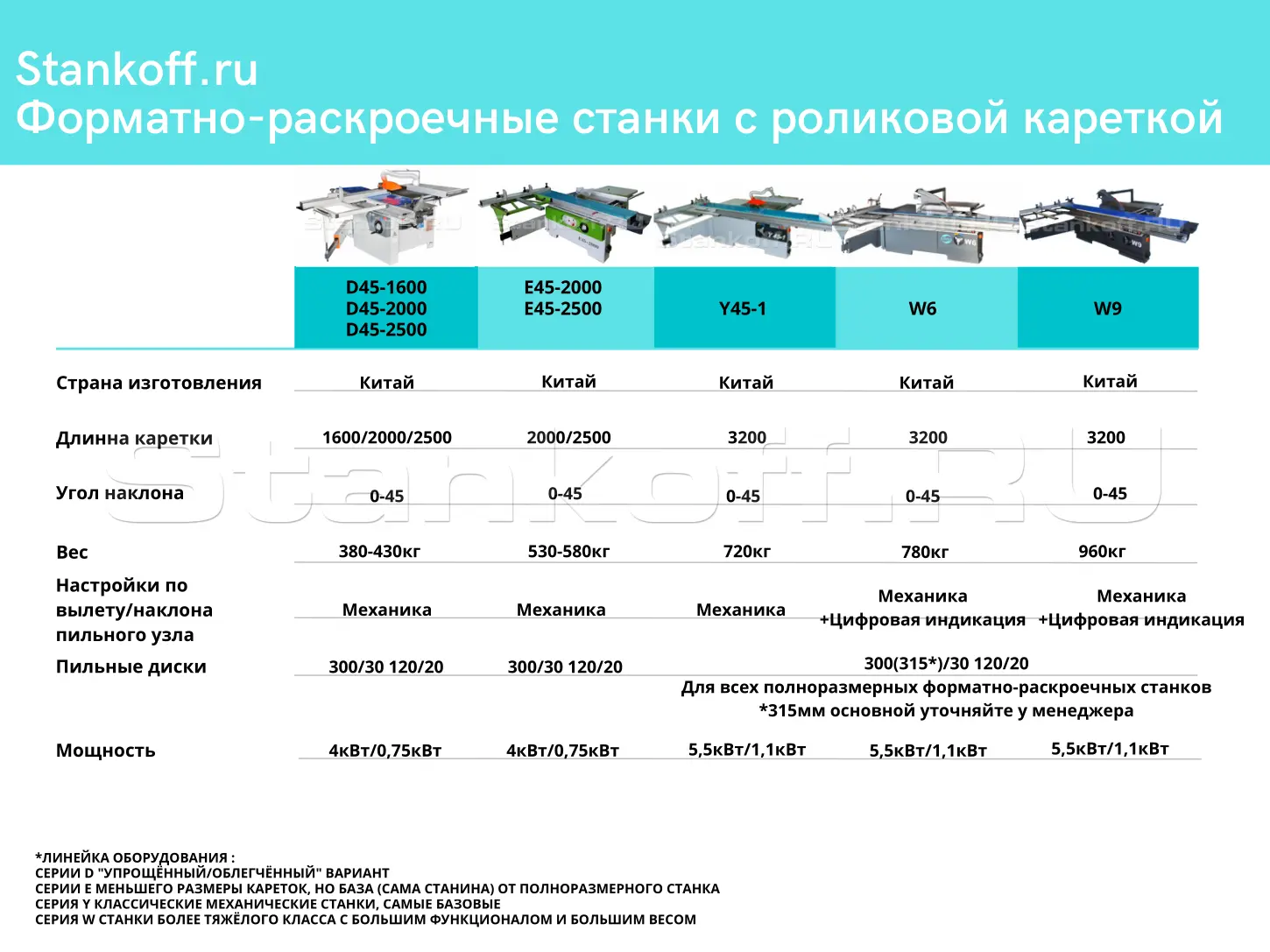

Сравнительная таблица

Характеристики

Тип каретки Роликовая
Размеры каретки, мм 2500 × 370
Максимальная ширина заготовки, мм 1200
Максимальная глубина пропила, мм 85
Максимальная глубина пропила при наклоне 45°, мм 55
Максимальная длина заготовки, мм 2400
Наклон пильного узла 0 - 45°
Размеры рабочего стола, мм 900 × 620
Диаметр основной пилы, мм 300
Посадочный диаметр основной пилы, мм 30
Диаметр подрезной пилы, мм 120
Скорость вращения основной пилы, об/мин 4000; 6000
Скорость вращения подрезной пилы, об/мин 8000
Диаметр патрубков аспирации, мм 95
Количество патрубков аспирации, шт 2
Мощность электродвигателя основной пилы, кВт 4
Мощность электродвигателя подрезной пилы, кВт 0,75
Общая установленная мощность, кВт 4,75
Габариты
Габаритные размеры станка, мм 2000 × 2900 × 900
Габариты станка в упаковке, мм 1500 × 1150 × 1200
Габариты подвижной каретки в упаковке, мм 2100 × 450 × 400
Вес нетто, кг 530
Вес брутто, кг 580
