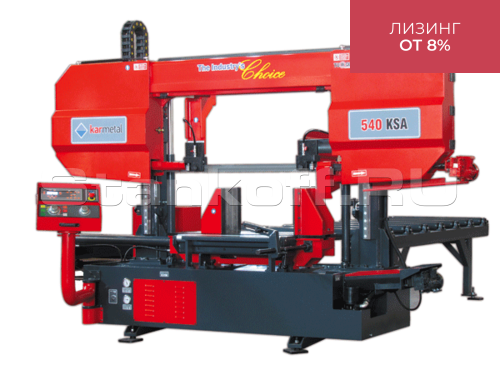

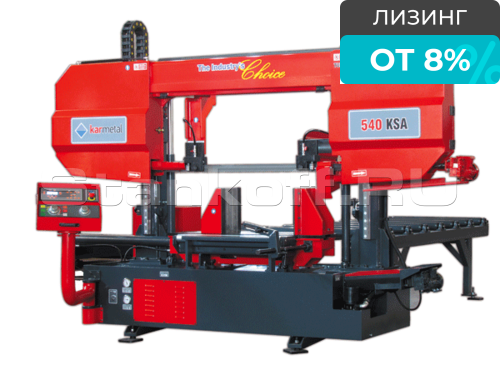

Полуавтоматический двухколонный ленточнопильный станок KMT 540 KSA
| Круглая 0°, мм | 550 |
| Круглая 45°, мм | -
|
| Круглая 60°, мм | -
|
| Круглая -45° | - |
| Квадратная 0° | 550 |
| Квадратная 45° | -
|
| Квадратная 60° | -
|
| Квадратная -45° | - |
| Прямоугольная 0° | 540 x 800 |
| Прямоугольная45° | -
|
| Прямоугольная 60° | -
|
| Прямоугольная -45° | - |
| Главный Двигатель, кВт, об./мин | 4, ~1400 |
| Двигатель СОЖ, кВт, об./мин | 0,12, ~2800 |
| Двигатель Гидростанции, кВт, об./мин | 1,5, ~1400 |
| Двигатель Подающего Механизма | - |
| Скорость Резки, м/мин | 18~75 |
| Размер Полотна, мм | 6540 x 54 x 1,27 |
| Вес, кг | 2750
|
| Высота Стола, мм | 730 |
| Габариты, мм | 1470 x 3185 x 2138 |
| Щетка, кВт, об./мин | 0,12, 1400 |
Конструктив

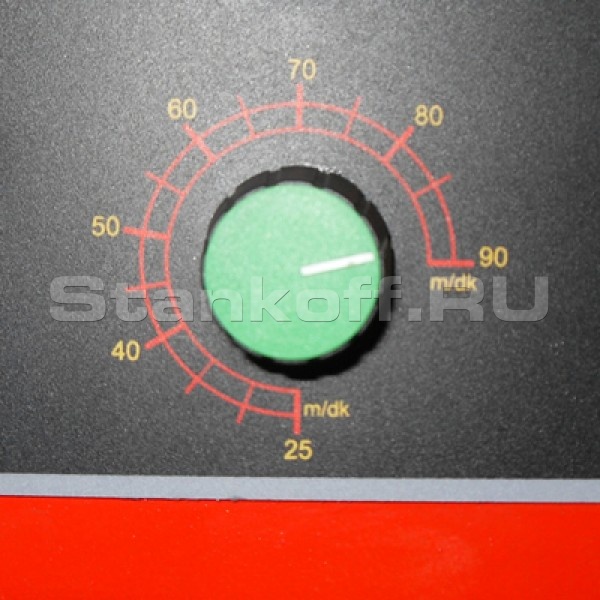

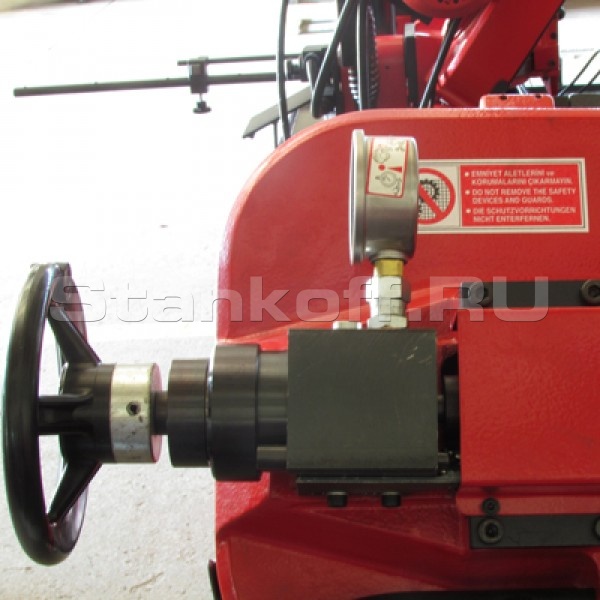

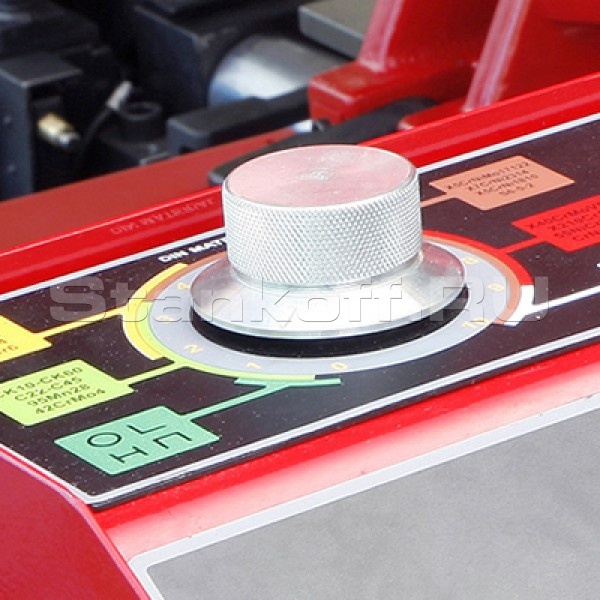

Станок KMT 540 KSA относится к классу полуавтоматических, комплектуется гидростанцией, что позволяет максимально автоматизировать рабочий процесс (зажим заготовок в тисках, подъем и опускание рамы), а также создать необходимое усилие резания. Станок оснащен инвертором, что позволяет плавно регулировать скорость резания ленточной пилы, а регулирование подачи позволяет оптимально подобрать скорость подачи полотна в заготовке. Для точного позиционирования детали в зоне резания станок оснащен лазерным указателем линии реза.
По конструктивному исполнению из горизонтальных станков к первому классу относятся только портальные (станки, у которых пильная рама перемещается вдоль подвижного портала) и двух стоечные (станки, у которых пильная рама опускается вдоль вертикальных стоек). При этом главным критерием двухстоечного станка, по которому его можно отнести к станкам первого класса является конструкция направляющих, по которым перемещается пильная рама во время рабочего хода. Направляющие обязательно должны быть рассчитаны на сверхвысокие нагрузки, возникающие при резке поковок большого диаметра из труднообрабатываемых материалов.
В процессе резания появляются усилия, которые стремятся деформировать пильную раму, направляющие стойки и станину. Это приводит к возникновению микродеформаций пильной рамы, которые могут передаваться на остальные несущие части конструкции станка. В станках первого класса эта проблема решается за счет или применения призматических направляющих с линейными подшипниками, которые компенсируют деформации, или за счет развития диаметра цилиндрических направляющих, которые имеют достаточную жесткость, чтобы воспринимать все усилия. Относительный коэффициент жесткости стоек должен быть не менее 0,28 (относительный коэффициент жесткости равен отношению диаметра направляющей пильной рамы к максимальному диаметру заготовки).
Характеристики
| Круглая 0°, мм | 550 |
| Круглая 45°, мм | -
|
| Круглая 60°, мм | -
|
| Круглая -45° | - |
| Квадратная 0° | 550 |
| Квадратная 45° | -
|
| Квадратная 60° | -
|
| Квадратная -45° | - |
| Прямоугольная 0° | 540 x 800 |
| Прямоугольная45° | -
|
| Прямоугольная 60° | -
|
| Прямоугольная -45° | - |
| Главный Двигатель, кВт, об./мин | 4, ~1400 |
| Двигатель СОЖ, кВт, об./мин | 0,12, ~2800 |
| Двигатель Гидростанции, кВт, об./мин | 1,5, ~1400 |
| Двигатель Подающего Механизма | - |
| Скорость Резки, м/мин | 18~75 |
| Размер Полотна, мм | 6540 x 54 x 1,27 |
| Вес, кг | 2750
|
| Высота Стола, мм | 730 |
| Габариты, мм | 1470 x 3185 x 2138 |
| Щетка, кВт, об./мин | 0,12, 1400 |
