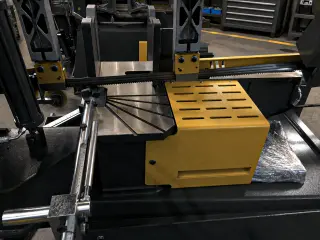

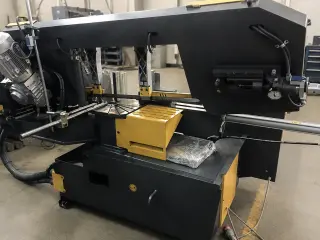

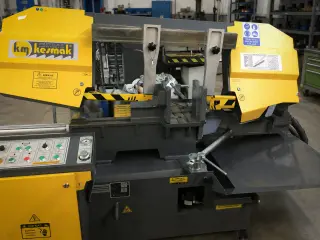

Полуавтоматический ленточнопильный станок с поворотной пильной рамой KMY DG 400
| Максимальный диаметр сечения круглой заготовки (90°/45°), мм | 400/370 |
| Максимальное сечение квадратной заготовки (90°/45°), мм | 400×400 / 320x320 |
| Максимальное сечение прямоугольной заготовки (90°/45°), мм | 400×500 / 300x340 |
| Размеры ленточного полотна, мм | 4860х34х1.1 |
| Привод подачи СОЖ, кВт | 0.12 |
| Мощность главного двигателя, кВт | 2.2 |
| Мощность гидравлического привода, кВт | 0.18 |
| Скорость вращения ленточного полотна, м/мин | 20-100 |
| Рабочая высота, мм | 745 |
| Длина, мм | 2710 |
| Ширина, мм | 1580 |
| Высота, мм | 1470 |
Конструктив
Полуавтоматический ленточнопильный станок с поворотной пильной рамой KMY DG 400 предназначен для высокопроизводительной резки металла: труб, фасонного профиля, сплошного проката, конструкционных и высоколегированных сталей, а также цветных, никелевых, титановых и других сплавов.
Станок выполняет прямой рез и рез под углом 30°, 45° и 60°, что удобно для заготовительного производства и подготовки деталей в размер. Жёсткая конструкция с основными несущими элементами из чугуна обеспечивает устойчивость к вибрациям, ударам и высоким эксплуатационным нагрузкам.

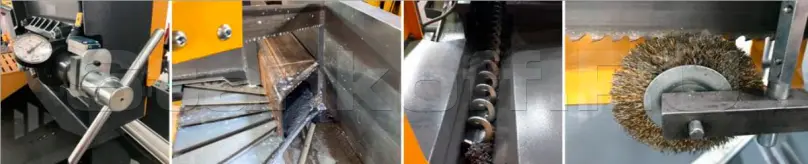

В качестве режущего инструмента используется ленточная пила, сваренная в кольцо и натянутая на шкивах. Для поддержания стабильного качества реза и продления срока службы полотна станок оснащён очищающей щёткой.
Преимущества
- Точная фиксация заготовки — гидравлические тиски с регулировкой усилия зажима повышают стабильность реза.
- Гибкая резка под углом — поворот пильной рамы на 30°, 45° и 60° позволяет готовить детали для сварки и сборки без лишней перенастройки.
- Подбор режима под материал — частотный преобразователь обеспечивает плавную регулировку скорости полотна 12–80 м/мин.
- Стабильное качество реза — гидромеханическое натяжение полотна, манометр и приводные щётки помогают поддерживать точность и чистоту реза.
- Экономия материала — узкий пропил до 1,5 мм снижает потери металла.
- Повышение производительности — возможна пакетная резка нескольких заготовок за один цикл.
- Сокращение холостого времени — установка начального положения пильной рамы ускоряет рабочий цикл.
- Безопасная эксплуатация — автоматический останов при обрыве полотна и контроль открытых зон станка защищают оператора и оборудование.
- Низкие эксплуатационные затраты — станок сочетает доступное обслуживание с высоким качеством реза.
Максимальное сечение обрабатываемой заготовки
| Сечение | Круг, мм | Квадрат, мм | Прямоугольник, мм |
| 90° | 400 | 400х400 | 400х500 |
| 45° | 370 | 300х340 | 320х320 |
Область применения
Станки применяются на небольших производствах для штучной и мелкосерийной резки профилей и сплошных заготовок из инструментальных и нержавеющих сталей, цветных и лёгких металлов.
Оператор вручную устанавливает, отмеряет и фиксирует заготовку в тисках, после чего пильная рама опускается под собственным весом. Скорость подачи регулируется гидроцилиндром с дроссельным клапаном, что обеспечивает контролируемый и стабильный процесс резки.
Комплектующие
| Инвертер | LS (Корея) |
| Защита двигателя | SCHNEIDER (Франция) |
| Подшипники | SKF (Франция) |
| Помпа СОЖ | SAP (Италия) |
| Реле | FINDER (Италия) |
| Концевые датчики | TELEMECHANIQUE (Индонезия) |
| Контролирующие клапаны | REXROTH (Германия) |
| Предохранительные реле | SICK (Германия) |
| Гидравлические клапаны | DOFLUID (Тайвань) |
Комплектация
- Неприводной рольганг
- Угол поворота пильной рамы 30° 45° 60° 90°
- Новая система щетки очистки стружки и система подачи СОЖ (смазочно-охлаждающие Жидкости)
- Панель управления на русском языке
- Ограничение режущей части полотна
- Гидравлические зажимные тиски (мощность регулируется)
- Гидромеханическое натяжение ленточнопильного полотна (индикация натяжения на манометре)
- Инвертер (плавная регулировка скорости резания)
- Ленточная пила
- Защитные датчики
- При разбивке полотна машина останавливается автоматически
Характеристики
| Максимальный диаметр сечения круглой заготовки (90°/45°), мм | 400/370 |
| Максимальное сечение квадратной заготовки (90°/45°), мм | 400×400 / 320x320 |
| Максимальное сечение прямоугольной заготовки (90°/45°), мм | 400×500 / 300x340 |
| Размеры ленточного полотна, мм | 4860х34х1.1 |
| Привод подачи СОЖ, кВт | 0.12 |
| Мощность главного двигателя, кВт | 2.2 |
| Мощность гидравлического привода, кВт | 0.18 |
| Скорость вращения ленточного полотна, м/мин | 20-100 |
| Рабочая высота, мм | 745 |
| Длина, мм | 2710 |
| Ширина, мм | 1580 |
| Высота, мм | 1470 |
