Что нужно знать о концевых фрезах для фрезерных станков с ЧПУ

В данной статье даётся представление о фрезах, использующихся на фрезерных станках с ЧПУ в различных ситуациях.

Что такое фреза?

Фреза – это режущий инструмент, который имеет одно или несколько зубьев. В зависимости от особенностей конструкции и жесткости материала, из которого сделана режущая кромка, фрезы применяются для обработки металлов, пластиков и древесины. Инструмент закрепляется в станках, обеспечивающих его быстрое вращение, что необходимо для обработки заготовок.

Концевые фрезы

Самыми распространёнными являются концевые фрезы. Концевые фрезы принадлежат к группе режущего инструмента, используемого в промышленном фрезеровании и отличающегося от других фрез областью применения, геометрией рабочей поверхности, креплением в шпинделе фрезерного станка и способами производства.

Карбид вольфрама или быстрорежущая сталь?

Обычно материалы, из которого изготавливаются концевые фрезы — это карбид вольфрама (они называются твердосплавные) или быстрорежущая сталь, но попадаются и экзотические варианты, такие как сплавы порошковых металлов. Для цехов с промышленными масштабами производства, вопрос выбора того или иного материала обычно не стоит — повсеместно используется твердосплавные, т.е. карбид-вольфрамовые, так как бытует мнение, что они универсальны, и в целом — лучше во всех аспектах. Тем не менее, оказывается, что всё зависит от обрабатываемого материала, а также от максимальной скорости вращения шпинделя станка и некоторых других параметров. Если вы работаете с более мягкими материалами, такими как алюминий, а скорость шпинделя не способна достичь рекомендуемых скоростей для твердосплавной фрезы по алюминию, то возможно более рациональным было бы использование концевых фрез из быстрорежущей стали. Для концевых фрез с диаметром от 15 мм и больше, при использовании в небольших станках со скоростью шпинделя не превышающей 6000 об/м, для резки алюминия рекомендуется быстрорежущая сталь, а для фрез более маленьких диаметров — твердосплавные. Это не только позволит избежать крупных затрат на большие концевые фрезы, но и также сохранит жесткость мелких концевых фрез на необходимом уровне.

Размеры концевых фрез для фрезерных станков с ЧПУ

Концевые фрезы бывают различных размеров, как в метрической, так и в дюймовой системах. Существуют и микро-фрезы для обработки чрезвычайно малых деталей. Допуски на диаметр для большинства концевых фрез зачастую имеют некоторый разброс. Если ваши работы требуют повышенной точности, то скорее всего потребуется сделать пробный срез для определения точного диаметра концевой фрезы. Естественно, можно измерить её и непосредственно с помощью, например, микрометра, но пробный срез тест является наиболее надёжным способом.

Микро-фреза

Количество зубьев фрезы

Количество зубьев на концевой фрезе — важный показатель, и зависит от материала, который вы хотите обрабатывать и возможностей вашего станка. Наиболее распространенные варианты — 2, 3 или 4-зубые фрезы. К примеру, не стоит брать фрезу с более чем тремя зубьями для работ по алюминию. Алюминий даёт крупную стружку, которая склонна намертво забивать канавки фрезы даже на умеренных скоростях обработки. Канавки в 2-х и 3-х зубых фрезах имеют достаточный зазор и удобны для работ с алюминием. Для большинства же других материалов использование 4-х зубых фрез является общеприменяемым стандартом. Увеличение количества зубьев является своего рода «умножителем скорости шпинделя». Для данной скорости вращения шпинделя 4 зубой фрезой можно работать в два раза быстрее 2-х зубой, и это, как правило, даст более гладкую поверхность. Также существует немало других разновидностей, встречающихся реже. Концевые фрезы с более чем 4-мя зубьям отлично подходят для повышения производительности работы с жесткими материалами, такими как титан, где оборотов шпинделя зачастую просто нехватает.

Центрорежущая или нет?

Большинство 2- и 3-х зубых концевых фрез являются центрорежущими. Некоторые 4-х зубые фрезы не являются. Центрорежущую концевую фрезу можно погружать прямо в материал. Нецентрорежущие фрезы посередине имеют паз, без режущей кромки, так что ход погружения в материал сильно ограничен. Единственным преимуществом нецентрорежущих фрез является их невысокая стоимость. Говоря о стоимости, можно приобрести как двусторонние так и односторонние концевые фрезы, одна двусторонняя стоит гораздо дешевле двух односторонних. Но не все станки имеют возможность использования двусторонних фрез.

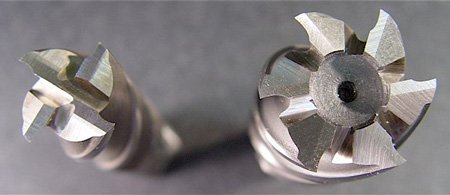

Центрорежущая слева, нецентрорежущая справа.

Двусторонняя концевая фреза

О рабочей длине

Чем длиннее рабочая часть, тем меньше жесткость инструмента. Если фрезой с длинной рабочей частью работать довольно агрессивно, то это будет вызывать изгиб, который может привести к поломке инструмента. Таким образом можно сделать вывод, что следует отдавать предпочтение фрезам с короткой рабочей частью, пользуясь длинными лишь в тех случаях, когда нет другого выбора.

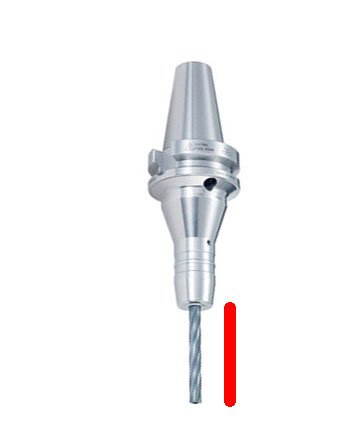

Рабочая длина

Изгиб фрезы

Покрытия концевых фрез

Хорошее покрытие может резко увеличить производительность работы концевой фрезы, и срок ее службы. Существует много покрытий, как повсеместно распространённых, так и весьма экзотических, и дорогих. Большинство из этих покрытий называются согласно их химическим составам, как-то:

  • Концевые фрезы с покрытием из титрида титана и алюминия (AlTiN), которое создается с использованием техпроцесса осаждения реагентов при помощи катодной дуги;
  • TiN (базовое покрытие с желтоватым цветом, которое в последнее время ушло из широкого использования);
  • TiCN (популярное голубовато-серое покрытие);
  • TiAlN и AlTiN (чрезвычайно популярное темно-фиолетовое покрытие);
  • TiAlCrN, AlTiCrN и AlCrTiN (покрытие на основе поликристаллических алмазов (PCD)).

Достижения в области разработки передовых покрытий для концевых фрез делаются ежегодно. Во многих мастерских премиум-класса уже используются инструменты с покрытием из аморфных и нанокомпозитных поликристаллических алмазов (PCD). Использование концевых фрез с покрытием или без зависит от отношения экономических выгод последних к технологическим преимуществам первых.

Геометрия концевых фрез

Производительность фрезы может зависеть как от типа покрытия, так и от геометрии. Сейчас серийно выпускается великое множество фрез самой разнообразной формы, но некоторые решения весьма спорны. Для стандартных задач скорее стоит выбрать проверенные временем классические торцевые фрезы, оставив фрезы причудливых форм для любителей поэкспериментировать.

Черновые концевые фрезы

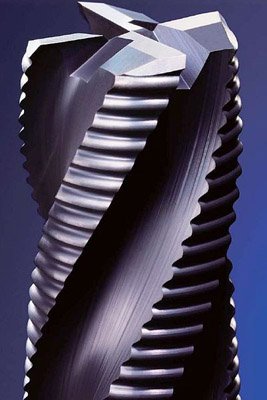

Черновые концевые фрезы, такие как представленная на изображении ниже, имеют маленькие зубцы на зубьях, которые называют фрезами со стружколомом. Эти зубцы служат для следующих целей: во первых они размельчают стружку, что позволяет легче убрать её из отверстия, во вторых уменьшают вибрацию и стабилизируют. Черновые концевые фрезы стоят не очень дорого и могут дать ощутимый прирост производительности.

Сферические концевые фрезы

До сих пор мы говорили о концевых фрезах, в основном использующихся для обработки плоских поверхностей, и в подавляющем большинстве случаев этого бывает достаточно, но для 3D-обработки придётся использовать сферические концевые фрезы. Сферические (концевые) фрезы создают воронки с определенным радиусом или углубления. Также с помощью таких фрез можно формировать выступы, т.е. рельефы произвольной формы. Такой инструмент представлен с 2, 3, 4 или шестью зубцами. Профиль резца представлен в сферической форме. Угол сферической территории режущей части равняется 180 градусам. Модели производятся с углом точно в 180 градусов. Для ликвидации стружки на фрезе есть канавки в виде спирали.

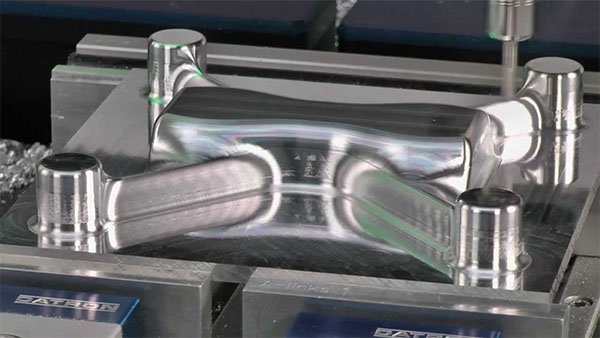

Для пресс-формы часто необходима 3D-обработка

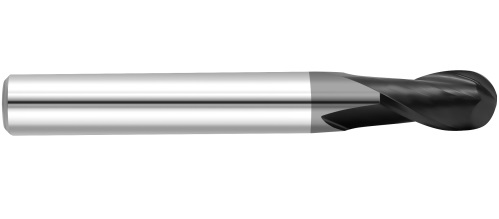

Сферическая фреза

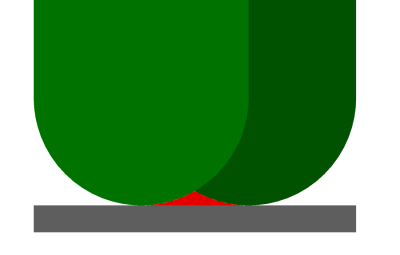

Формирование гребенчатых выступов с помощью сферической фрезы

Источник: engraver.ru
