9 Лучших проектов для начинающих операторов на фрезерном станке с ЧПУ

Чтобы стать профессиональным оператором фрезерного станка с ЧПУ, нужно хотя бы немного узнать о многих вещах. На самом деле, это больше похоже на изучение множества вещей - от программирования до резки деталей с очень узкими допусками.

Однако после того, как новички усвоили некоторые основы в каждой из этих областей, они часто стремятся приступить к каким-либо проектам. Чтобы помочь вам начать работу, мы составили список лучших проектов для начинающих операторов, которые можно сделать на фрезерном станке с ЧПУ.

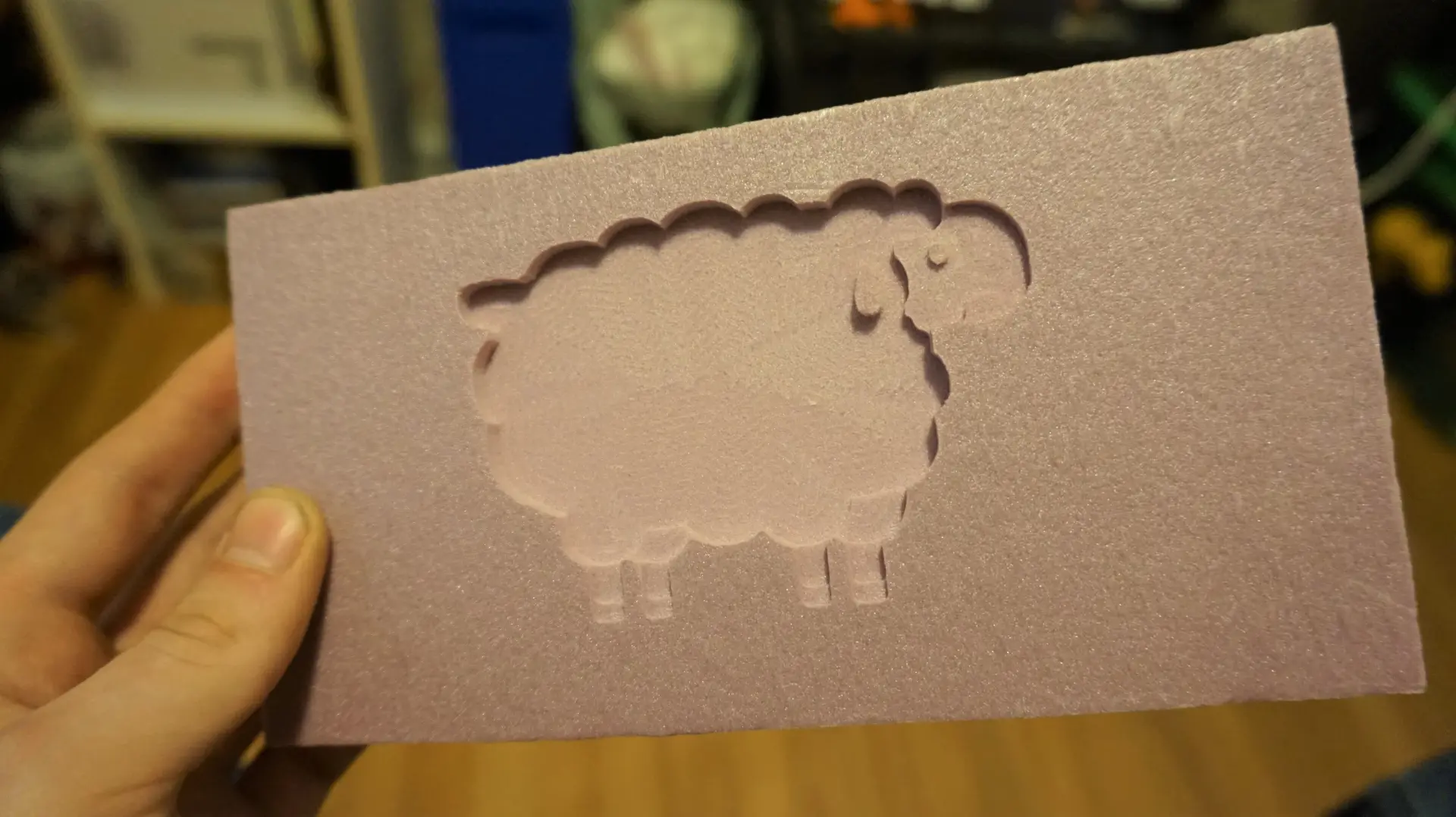

Фрезерование овцы

Для начала создайте овцу с помощью фрезерного станка с ЧПУ! На самом деле это намного проще, чем кажется. Вы создадите программу, чтобы вырезать контур овцы в части материала. Подойдет любой материал, лучше начать с чего-нибудь, кроме высококачественной стали. Проект поможет закрепить ваши базовые навыки программирования, а также поможет узнать, с чего начать и с чего закончить программу ЧПУ. Вы можете настроить базовую программу, по мере необходимости, чтобы приспособить ее к различным станкам, материалам и размерам инструментов.

Код был разработан для вырезания на пенопласте концевой фрезой с 2 ​​канавками 1/8 дюйма, но он также должен работать и с мягкой древесиной. Если у вас нет этих инструментов или материалов под рукой, файл .zip также содержит 3D-модель овцы, так что вы можете запустить его через желаемое программное обеспечение CAM, чтобы настроить для другого материала или инструмента.

Чтобы настроить резку, закрепите материал так, чтобы он располагался под прямым углом к ​​машине. Используя UGS или любое другое управляющее программное обеспечение по вашему выбору, переместите инструмент. Сбросьте нулевую точку в центре. Любой метод удержания должен быть достаточным, вы можете ссылаться на них на странице "Удержание" в разделе "Основы". Размеры овцы составляют 100 мм в ширину и 70 мм в высоту, глубина реза составляет 6 мм.

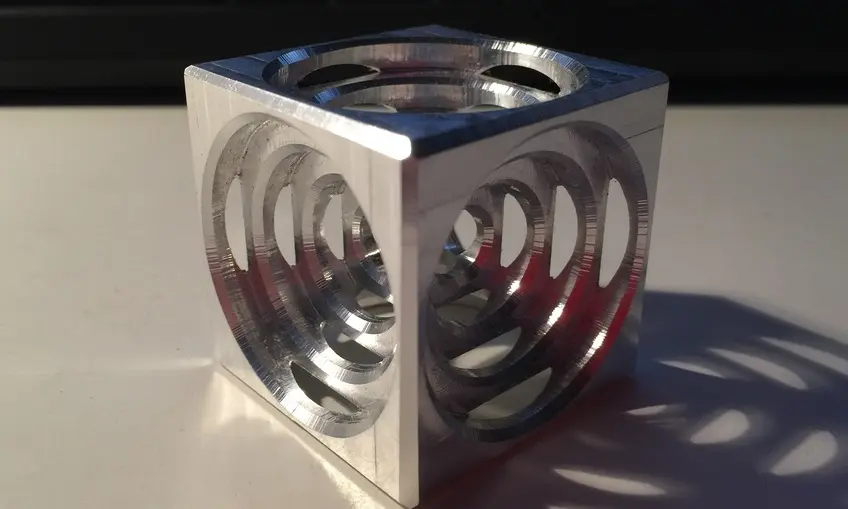

Куб Тернера

Качественно выполненный куб Тернера выглядит даже большим чудом инженерной мысли, чем он есть на самом деле, геометрические фигуры слой за слоем располагаются внутри куба. Нельзя сказать, что это простой проект - создание хорошего куба Тернера проверяет вашу способность сохранять сам куб идеально квадратным. Вам также необходимо обеспечить идеальную отделку и равномерно пропорциональный интерьер. Но если все будет сделано правильно, вы пройдете свой первый тест фрезерования на станке с ЧПУ и получите впечатляющее украшение для своего стола. Вы можете найти инструкцию по созданию такого куба по ссылке на CNC Cookbook.

Параллельные прецизионные блоки

В какой-то момент вашей карьеры фрезеровщика вам понадобится проделать сквозное отверстие в заготовке. Проблема в том, что единственное, что находится под вашей заготовкой - это станина вашего станка, поэтому, просверливая сквозное отверстие, вы, вероятно, либо повредите стол, либо, что более вероятно, испортите своё сверло.

Параллельные прецизионные блоки - простой, дешевый и легкий способ решить все эти проблемы. Вы можете найти большой набор инструкций здесь, но короткая версия заключается в следующем: во первых, используйте более мягкий металл, например алюминий, так что если вы попадете фрезой в один из таких блоков вы не повредите ваш инструмент. После этого ваша задача состоит в том, чтобы просто сделать эти параллели, ну, параллельными, чтобы вы могли использовать две или более из них для поддержки заготовки и создания столь необходимой высоты.

Направляющая для метчика

По сути, это один из самых простых проектов в списке, но вы все равно можете использовать его для отработки точной резки. Когда вы закончите, вы обнаружите, что это один из самых полезных инструментов.

Направляющая для метчика - это просто металлический блок с просверленными отверстиями. Вы можете использовать его, чтобы «направлять» сверло в заготовку при резке новой детали, отсюда и название. Фрезерование собственной направляющей для метчика заставляет вас практиковать точную резку, конусность и навыки измерения, необходимые для сопоставления каждого отверстия с вершиной V-образной выемки в нижней части блока.

Тиски инструментальщика

Порядок операций, припуск на шлифование, планирование работ - вот что вы узнаете, делая инструментальные тиски на своем фрезерном станке. Это довольно сложная работа, хотя сложность возникает больше при планировании, чем при резке деталей. Тем не менее, данный проект повысит ваши навыки по использованию фрезерного станка с ЧПУ. Чертежи прилагаются!

Подставка для микрометра

Вот проект, сочетающий в себе несколько приемов. Вам понадобятся столярные и токарные работы, нужно будет освоить резьбу и нарезание пазов. И этот проект подставки для микрометра также предоставляет несколько возможностей сделать его красивым. Вы можете практиковать свой навык отделки до тех пор, пока подставка не засияет, и в конце работы у вас будет инструмент, который будет красивым и чрезвычайно практичным.

Молоток оператора

"Молоток оператора" часто используется как стартовый проект для освоения токарного станка, но с небольшой модификацией вы обнаружите, что он подойдёт и для освоения фрезерного станка. Конечно, если у вас есть и токарный станок с ЧПУ, сделайте этот проект на обоих станках и вы заметно улучшите свои навыки.

В прикрепленном файле вы найдете отличный пример хорошего "молотка оператора".

V-образные блоки

V-образные блоки - это высокоточные приспособления для металлообработки, которые обычно используются для удержания круглых металлических стержней или труб для выполнения операций сверления или фрезерования.

Этот проект позволит отточить навыки планирования работ, фрезерования, термообработки и шлифования.

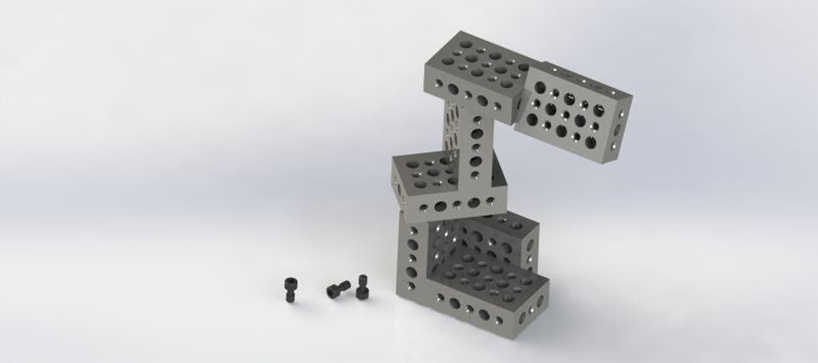

Стальной суперблок 1-2-3

Базовые блоки 1-2-3 это более сложная версия параллельных прецизионных блоков, упомянутых ранее. Как и параллельные блоки, их нетрудно изготовить, но они требуют некоторой точности. Главное, чтобы каждый блок был такого же размера и формы, что и другие, обеспечивая параллельность и соответствие сторон. Вы можете использовать блоки 1-2-3, чтобы поддерживать детали или удерживать их над станиной фрезерного станка, что позволяет полностью фрезеровать детали через заготовку.

Суперблок 1-2-3 развивает идею дальше, используя чередующийся рисунок отверстий с зенковкой и резьбой, позволяя соединять блоки вместе. Соблюдение абсолютно точного чередующегося рисунка проверит ваши навыки обработки, а также поможет вам научиться доводить простой проект до совершенства.

Вы можете найти подробный план по созданию суперблока 1-2-3 в прикрепленном файле.

Каждый из перечисленных выше инструментов подтолкнет вас к развитию как оператора станка, заставляя изучать разные техники и думать о каждом проекте по-новому. Какой бы проект вы ни выбрали, после его завершения вы повысите свои умения в работе на фрезерном станке с ЧПУ.
