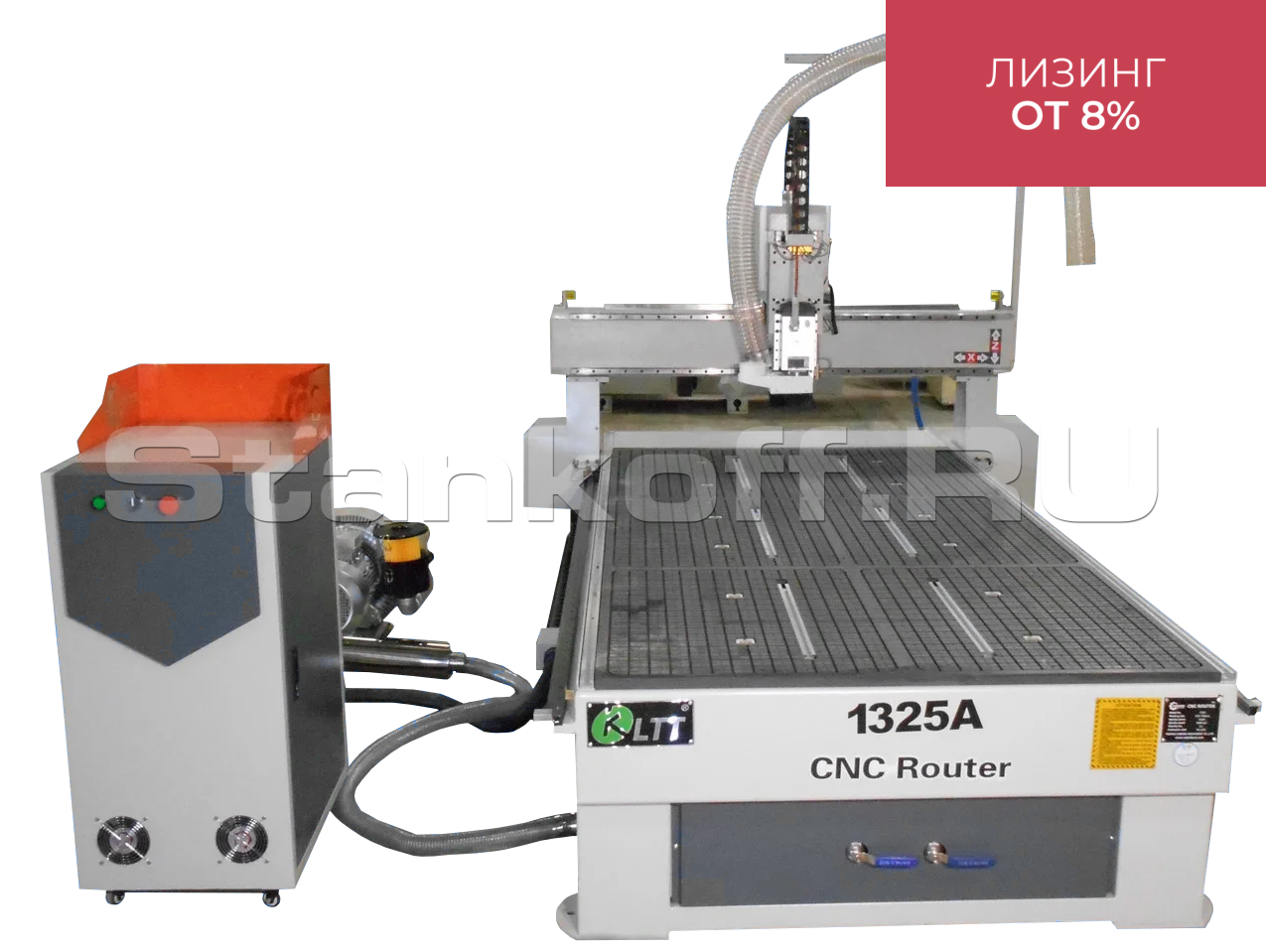

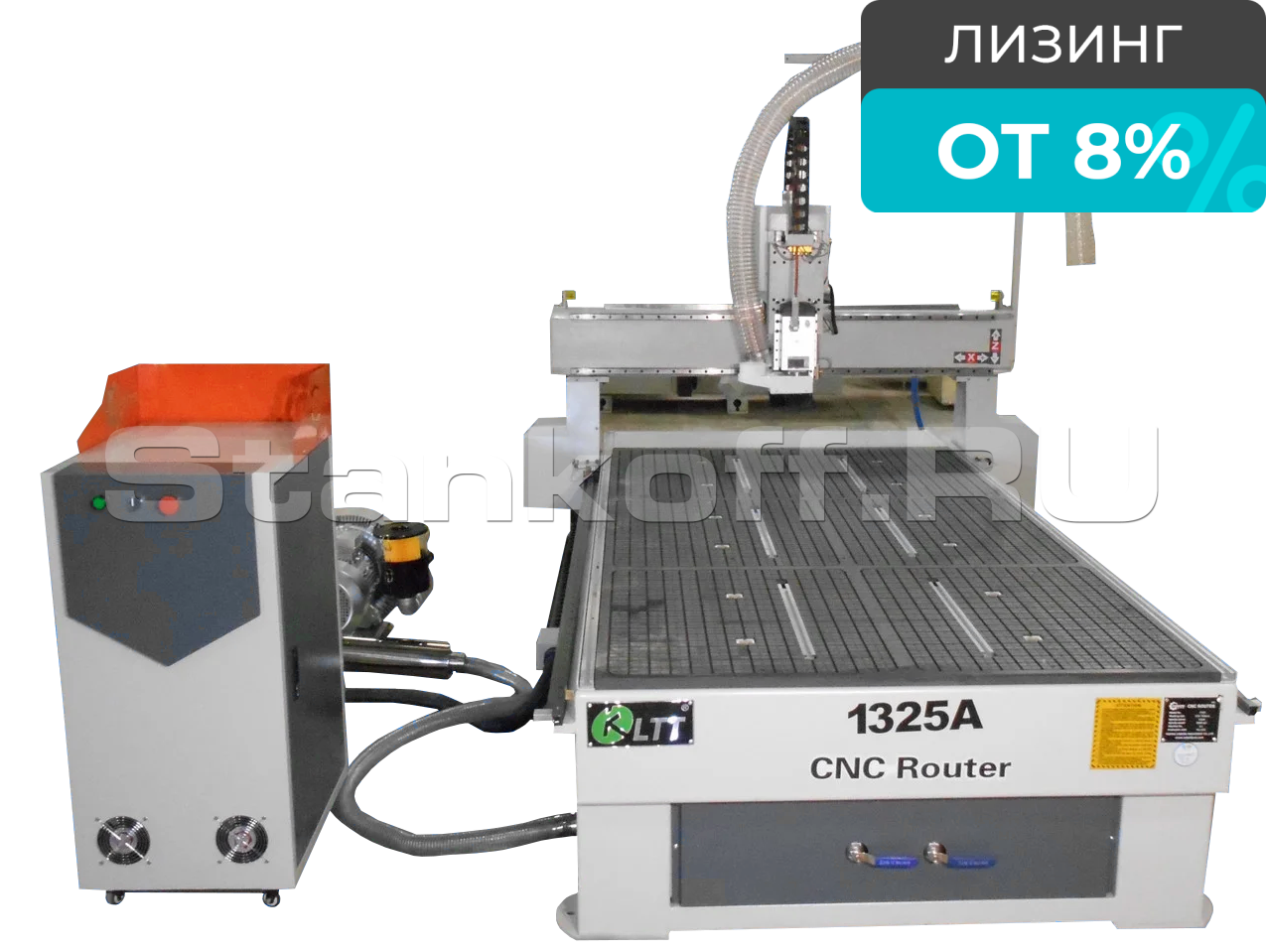

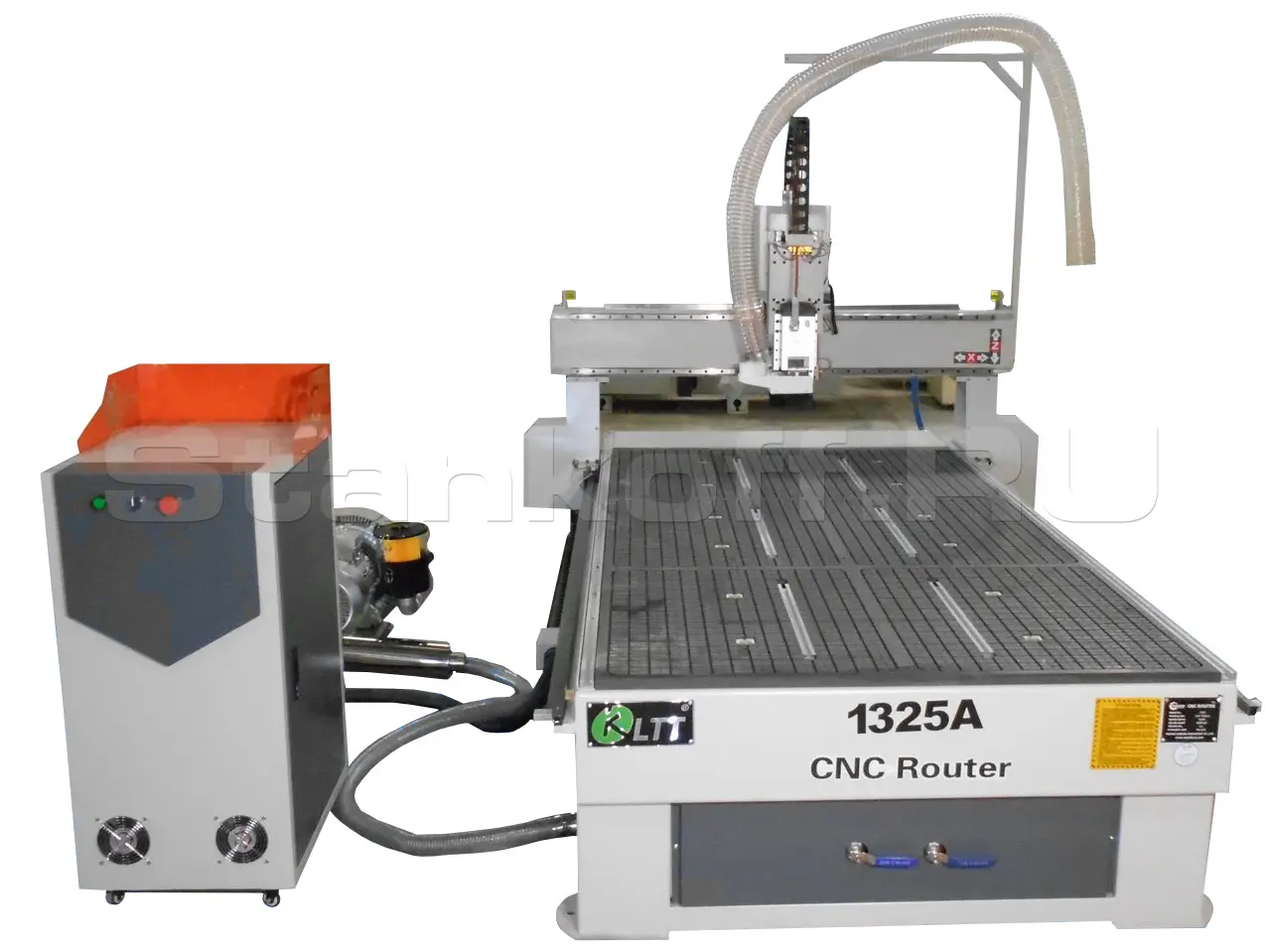

Фрезерный станок с ЧПУ с вакуумным столом LTT-1325A

Name: Фрезерный станок с ЧПУ с вакуумным столом LTT-1325A
Rating: 5 (3 reviews)

/ 12

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: LTT-1325A
Ход по оси Z, мм: 250
Напряжение, В: 380

Все характеристики

Конструктив

Данные фрезерные станки с ЧПУ широко используются в деревообрабатывающей промышленности, мебельном производстве, для обработки деталей при строительстве и декорировании.

База станка

В основе станка - жесткая стальная рамная конструкция.
Шпиндель 4.5кВт с воздушным охлаждением
Отдельные аспирационные ограждения фрезы для шпинделей с пневмозатвором и центральным аспирационным патрубком для подключения к аспирационной системе заказчика.
Комбинированный рабочий стол 1300 х 2500 мм
Простой и эффективный вакуумный насос
Жёсткие и точные линейные направляющие PMI
Инвертор K&R
Драйвера Yako

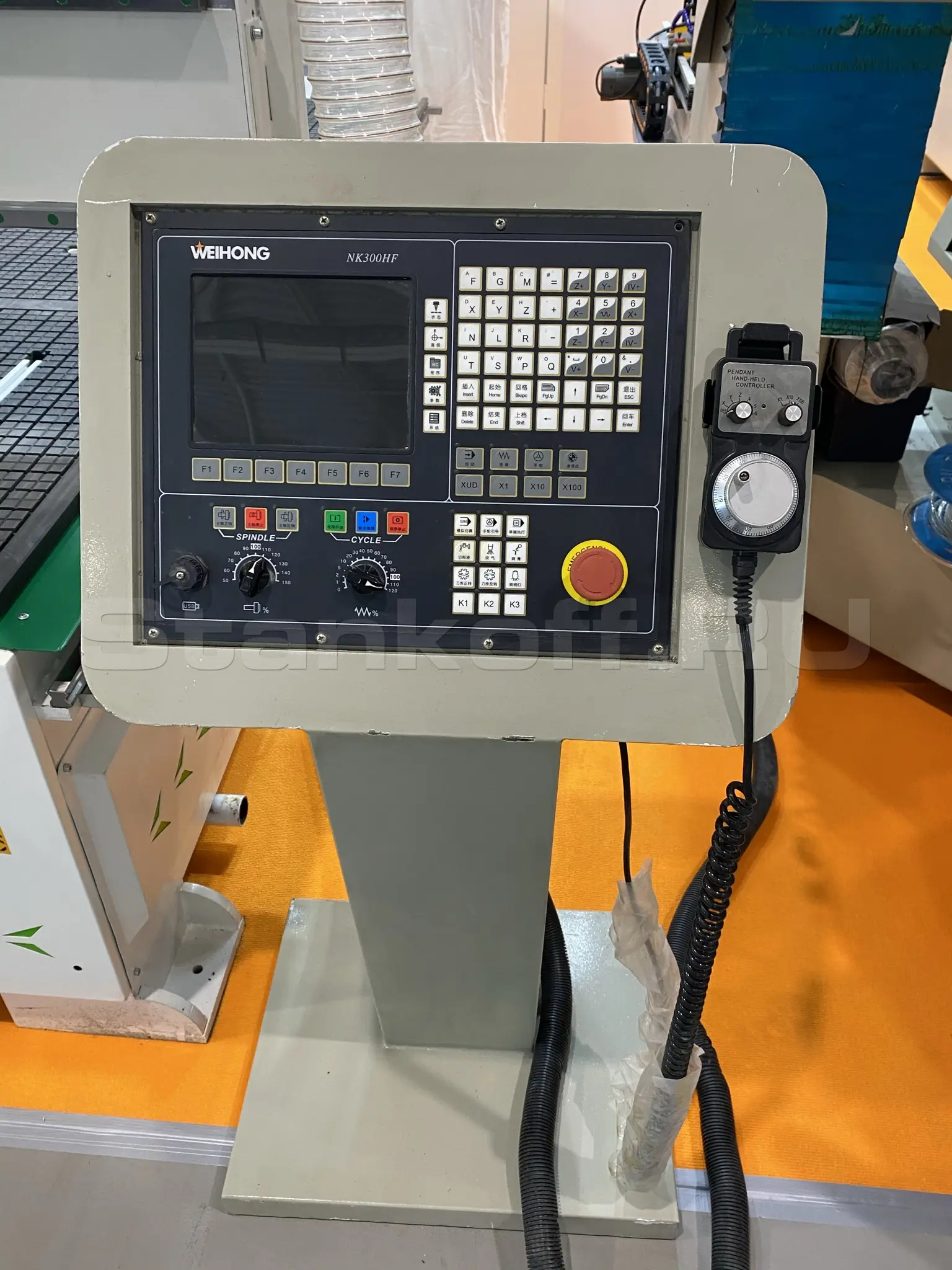

NC-контроллер
Калибратор вылета инструмента

Система направляющих и техника привода

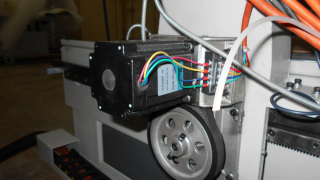

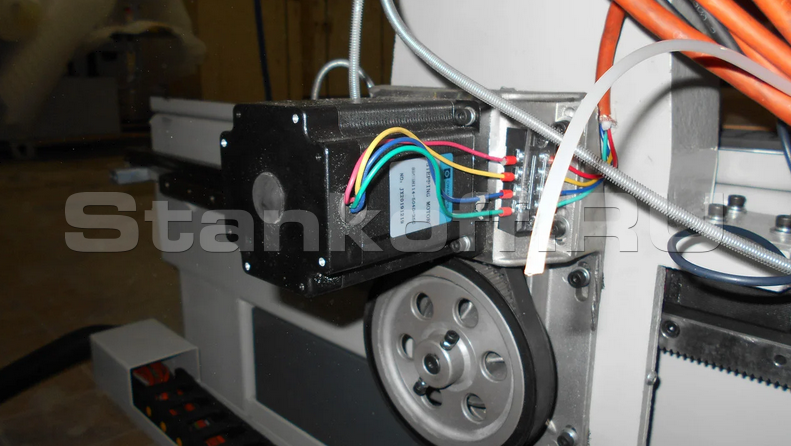

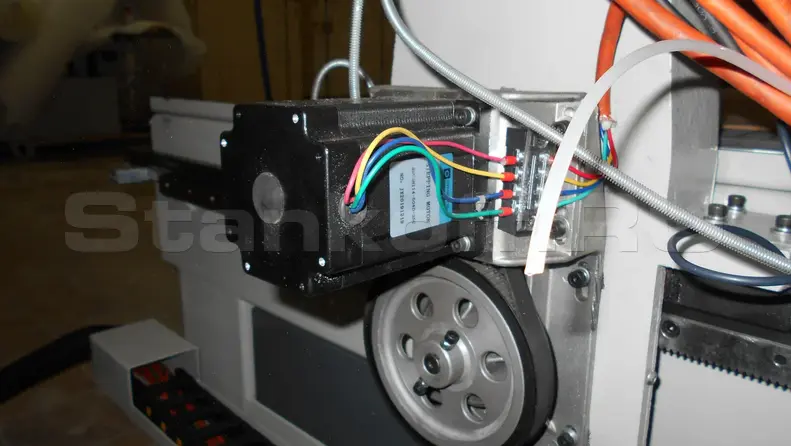

привод зубчатой рейки по оси X, Y, а также шарико-винтовая пара по оси Z производится по системе линейных направляющих
Пути перемещения по осям:
X = 2500 мм
Y = 1300 мм
Z = 250 мм

Конструктивные особенности

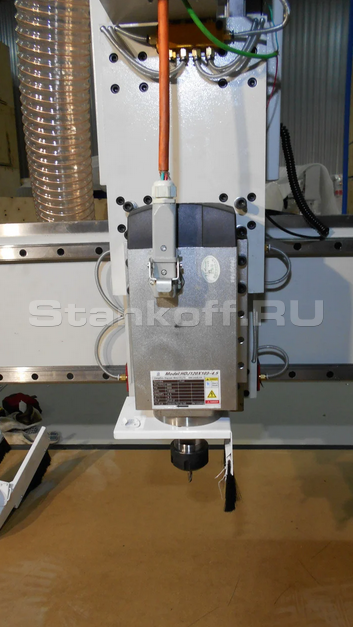

	Шпиндель с воздушным охлаждением (4,5 кВт) работают попеременно разными инструментами, являясь альтернативой станков с автоматической сменой инструмента.

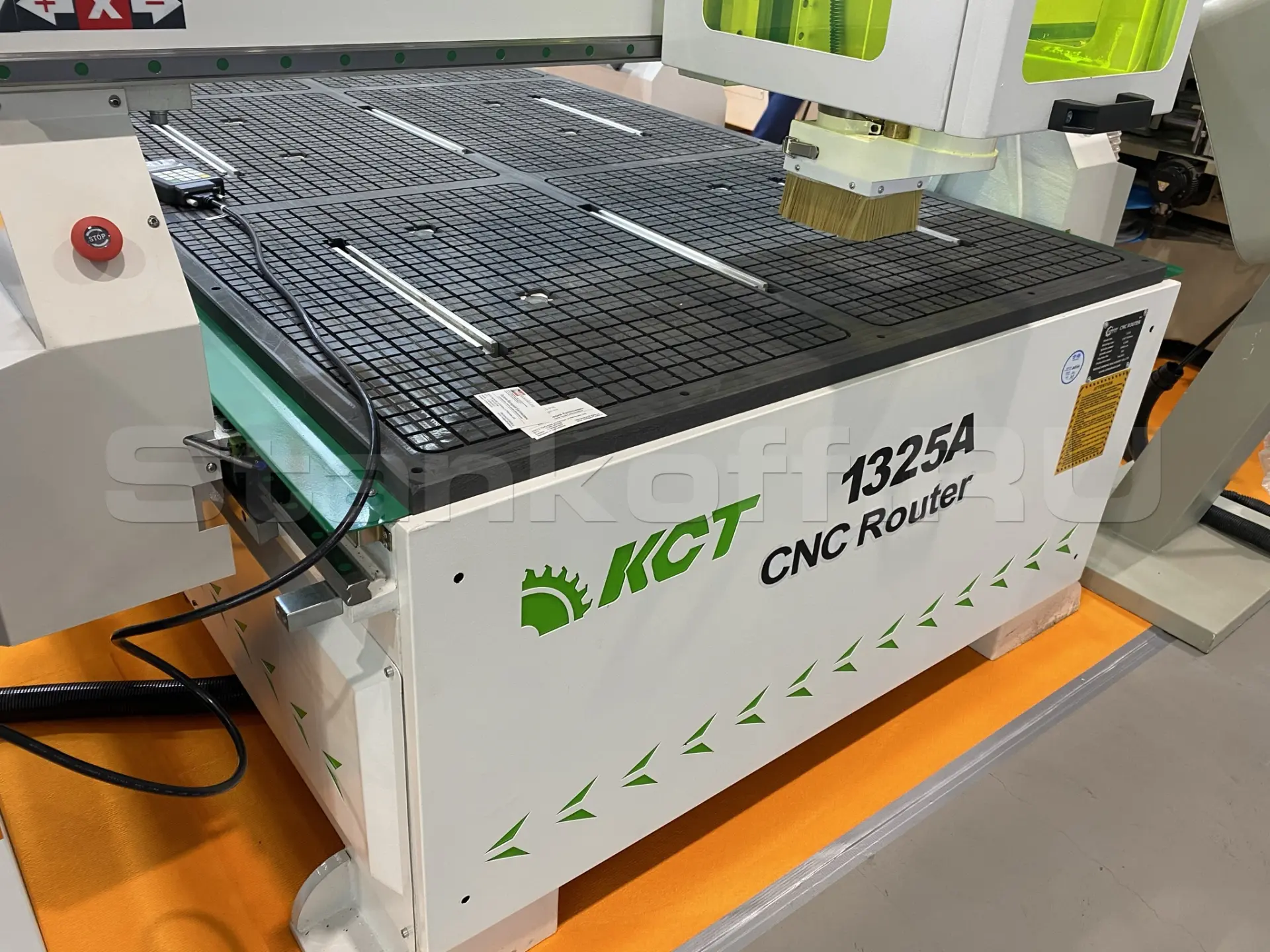

	Станок оснащается 9-ти сегментным вакуумным рабочим столом с бакелитовой поверхностью, обладает высокой стойкостью против сколов и повреждений. Для ограничения зоны прижима заготовки используется резиновый шнур, который укладывается в пазы на столе. Так-же на столе есть пазы для возможности механического закрепления заготовок с помощью струбцин.

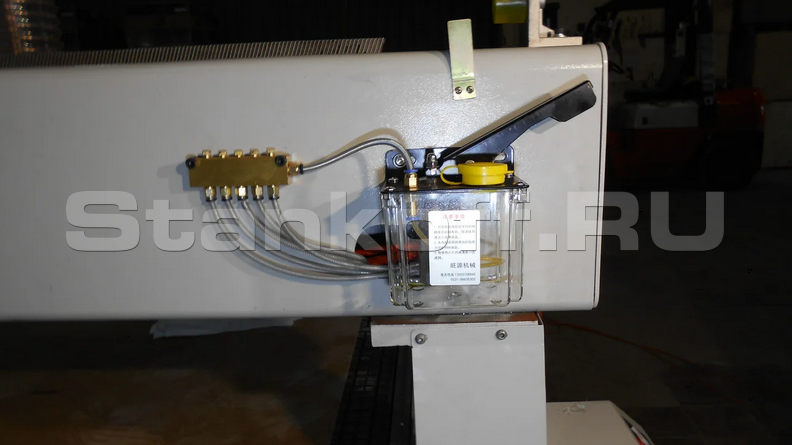

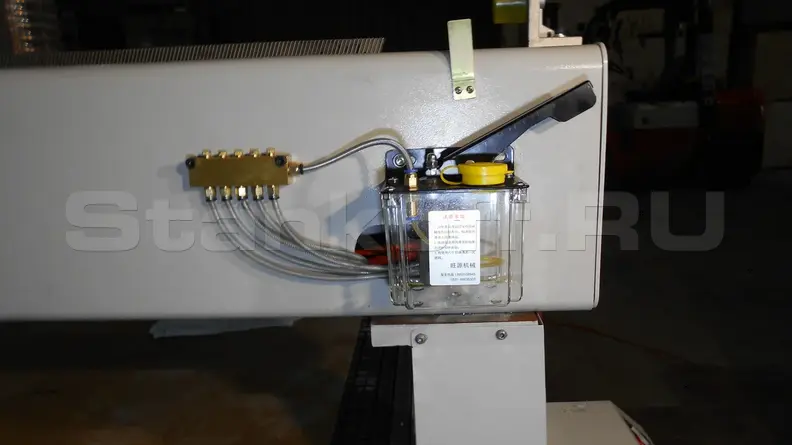

	Централизованная система смазки направляющих позволяет упростить техническое обслуживание станка.
	Плоские направляющие и высокоточные зубчатые рейки обеспечивают плавность хода и точность перемещения траверсы.

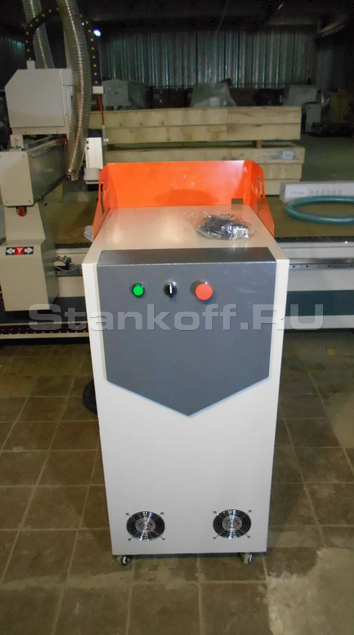

	Почти вся электрическая и электронная часть станка расположена в отдельно-стоящем шкафу управления, что позволяет избежать влияния вибраций возникающих при работе на электронные компоненты управления. Так же в шкафу управления предусмотрено место под монитор, системный блок и клавиатуру с мышкой. Все отделения запираются на замок
	Для удобства работы в шкафу управления предусмотрены отсеки для установки системного блока компьютера, клавиатуры и монитора.

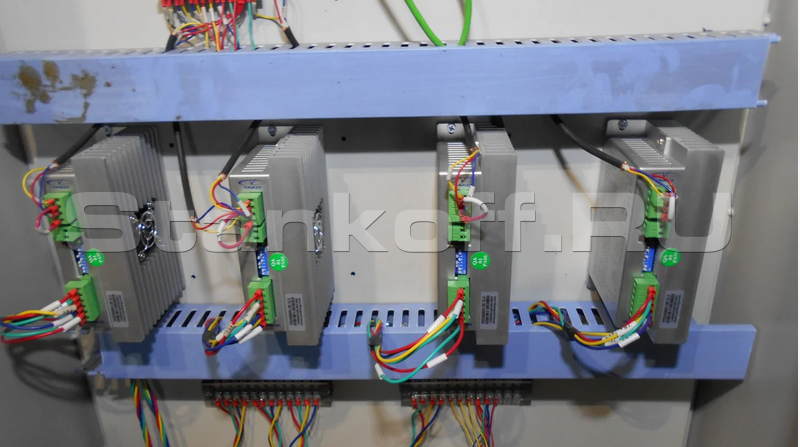

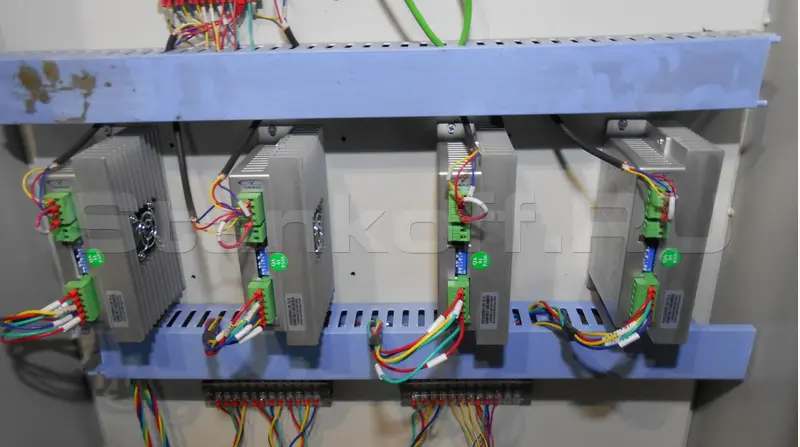

	Надёжные драйверы управления перемещением по осям XYZ производства известным производителем электронных компонентов YAKO (Тайвань).

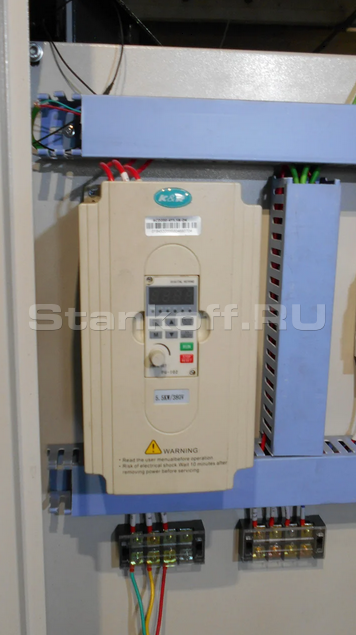

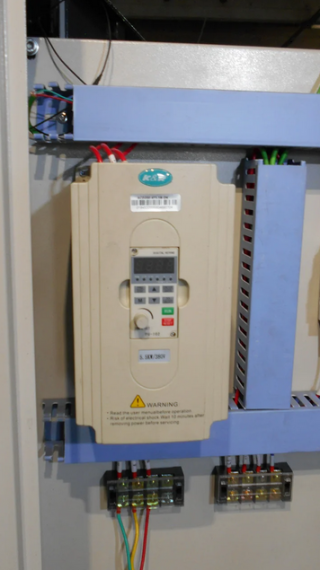

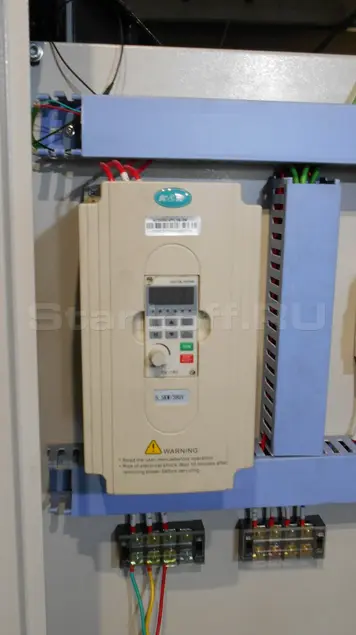

	Для регулировки частоты вращения шпинделя установлен частотный преобразователь K&R(инвертер).

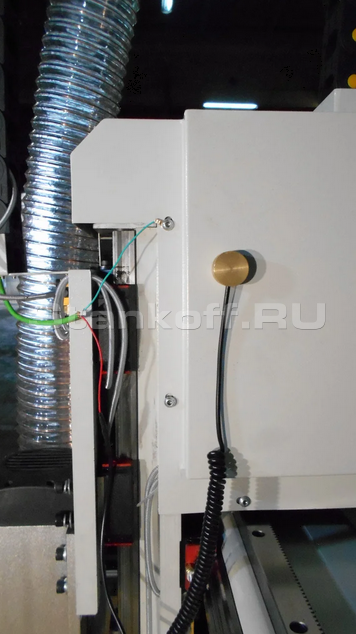

	Калибратор для настройки длины инструмента.
	Система подготовки воздуха обеспечивает надёжную работу пневмокомпонентов станка

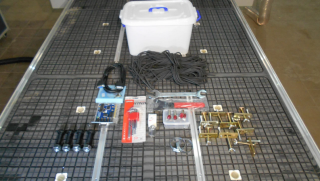

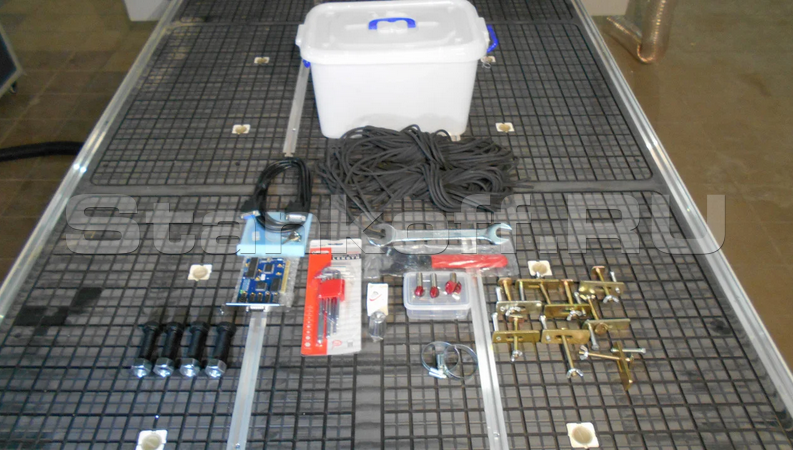

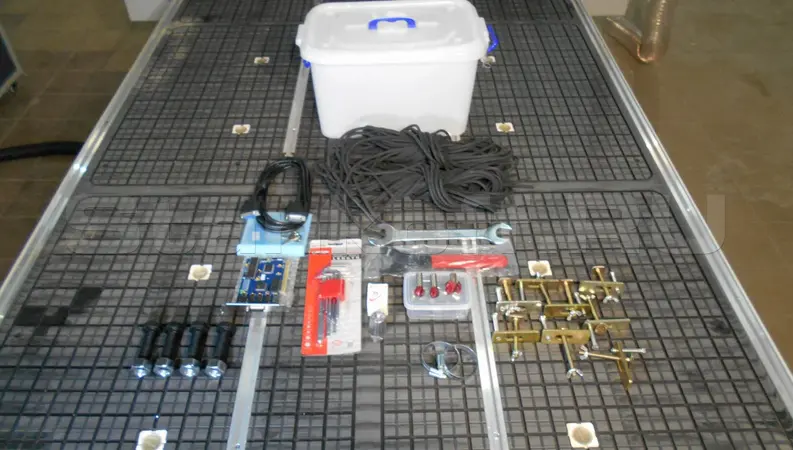

	Комплектация станка: Инструментальный ящик Набор цанг Набор фрез Плата PCI Кабель Набор ключей и шестигранников Диск CD с программами Механические крепежи (струбцины) Хамуты для воздуховодов Воздуховод
	Для получения вакуума станок укомплектован водоциркуляционным вакуумным насосом 5,5 кВт., производительность 3,83куб.м./мин.
