Трубогиб электрический роликовый, профилегиб HTB80-70

Описание

Трубогиб электрический (профилегиб) гидравлический HTB80-70 Blacksmith предназначен для гибки металлических круглых и прямоугольных труб, профилей, швеллера, тавра, двутавра, уголка, полосы, квадрата, кругляка и других материалов.

Гидравлическое вращение всех 3-ех валов.
Гидравлический прижим центрального вала.
Гидравлическая система обеспечивает высокую надежность, мощность, плавность хода и длительный срок интенсивной эксплуатации.
Ролики боковой поддержки для гибки спиралей.

Станок для промышленного применения профилегиб HTB80-70 является самым мощным в линейке трубогибов-профилегибов BlackSmith.

Технические характеристики

Станок оснащен набором универсальных оправок, что позволяет подобрать необходимую конфигурацию вальцов для гибки деталей различной геометрической формы и размеров.

Врашение валов производятся гидравлической системой станка.

Прижим центрального ролика и гибка детали производятся гидравликой, без применения тяжелого физического труда.
Скорость движения центрального ролика, отвечающего за радиус гибки, можно плавно регулировать, что вместе с милимметровой шкалой и указателем дает высокую точность гиба и обеспечивает повторяемость на всех обрабатываемых деталях.
Ролики боковой поддержки для гибки спиралей.

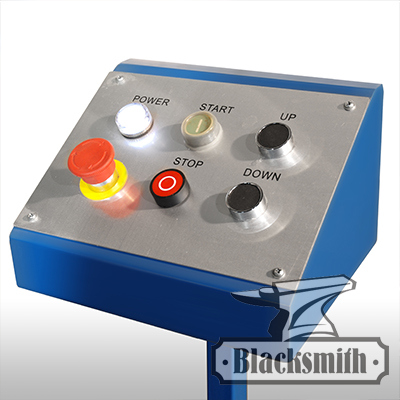

Управление и контроль за процессом гибки производится с переносной стойки управления. Оператор может располагаться в точке, наиболее удобной для контроля за процессом гибки детали. Станок оснащен плавной регулировкой усилия подачи деталей и все три вала являются ведущими, что исключает проскальзывание детали в процессе гибки.

Питание - 380 В
Мощность двигателя гидравлического насоса - 2,25 кВт
Диаметр валов - 65 мм
Скорость вращения - 9,3 об/мин Вес - 720/886 кг
Упаковка - фанерный ящик 1100 x 1220 x 1800 мм

Комплектация

В комплект поставки входят универсальные наборные оправки для работы с металлопрокатом и прямоугольными и квадратными трубами.

Комплектация станка

• оправка Ø 145x15 мм (9 шт.)
• оправка Ø 145x20 мм (3 шт.)
• оправка Ø 215x18 мм (6 шт.)
• оправка Ø 215x45 мм (3 шт.)
• гайка 55 мм (3шт.)
• ключ гаечный 55 мм (1 шт.)
• набор болтов под шестигранник ( для конфигурирования оправок под необходимый   размер)
• переносная стойка панели управления с двумя педалями.

Универсальный комплект оправок позволяет обрабатывать

• профильная труба: 10x10, 15x15, 20x20, 25x25, 30x30, 35x35, 40x40, 50x40, 50Х50, 60x60, 70х70х3 мм и все варианты прямоугольныхтруб, профилей до размера 70x50х3 мм;
• полоса горизонтально: до 125х25 мм
• полоса вертикально: до 80х25 мм
• пруток: до Ø 50 мм
• Т-профиль (тавр): до 80х40х7 мм
• С-профиль (швеллер): до 100х50х6 мм
• уголок: до 70х6 мм

Оправки для круглых труб в комплект поставки не входят - мах размер для круглых труб: Ø 100х2 мм

Таблица соответствия минимального диаметра гиба к выбранному профилю металлопроката
Профиль	Размер (мм)	Мин. Ø гиба (мм)
	120х25 50х10	600 400
	50 20	600 400
	Ø 50 Ø 20	600 400
	70х6 40х5	500 400
	70х6 40х6	600 400
	80х40х7 40х40х5	500 400
	80х40х7 40х40х5	400 360
	80х40х7 40х40х5	500 400
	100х50х6 50х40х5	600 500
	100х50х6 50х40х5	500 400
	70х70х3 30х30х3	900 500
	80х40х3 50х30х2	800 500
	Ø 100х2 Ø 60х2	1000 500

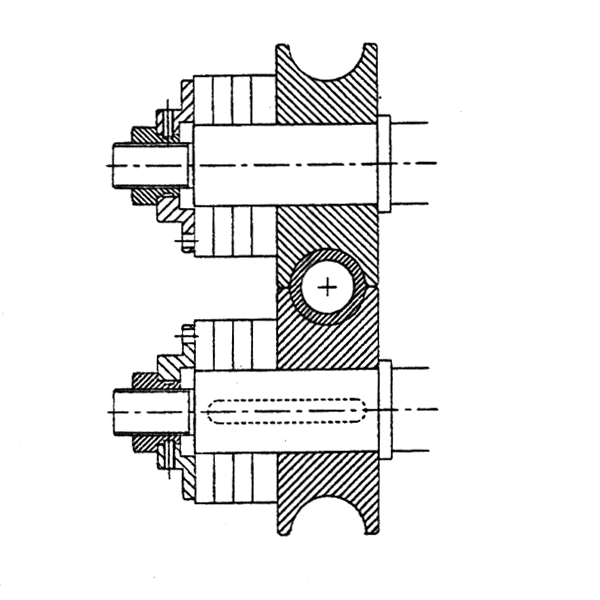

Таблица соответствия конфигураций наборных оправок к обрабатываемому профилю
Полоса горизонтально			Полоса вертикально
Пруток			Труба профильная
Квадрат			Уголок
Швеллер			Труба круглая
Балка горизонтально			Балка вертикально

Дополнительные фото



Выполняемые операции и максимальные параметры обрабатываемых материалов, мм:

Полоса верт. 60 x 10	Квадрат 50 x 50	Полоса 120 x 25
Труба круглая 100 x 2	Труба квадрат 70 x70 x 3	Труба прямоуг. 80 x 40 x 3
С-профиль внутр. 100 x 50 x 6	С-профиль наруж. 100 x 50 x 6	Пруток 50
Уголок внутр. 70 x 70 x 6	Уголок наруж. 70 x 70 x 6	Тавр внутр. 80 x 40 x 7
Тавр наруж. 80 x 40 x 7

---
