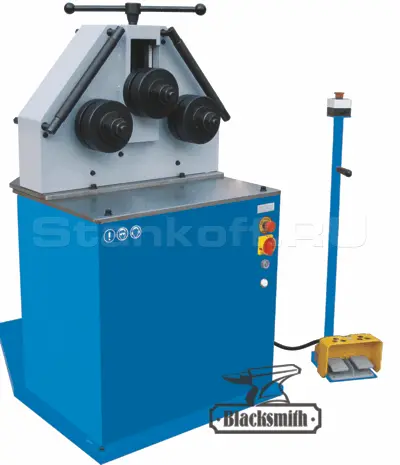

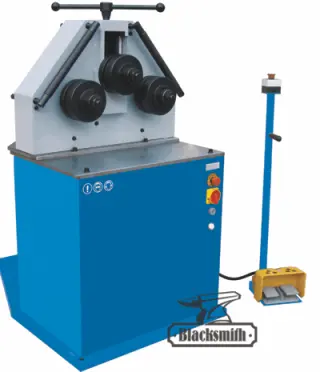

Трубогиб для профильной трубы ETB60-50HV

Описание

Электрический трубогиб профилегиб для гибки профильных труб в горизонтальном и вертикальном положении трубогиба. Крепкая устойчивая конструкция для длительного срока службы, с 2-мя приводными роликами. Простое управление, удобен в работе.
Станок оснащен набором универсальных оправок, что позволяет подобрать необходимую конфигурацию вальцов для гибки деталей различной геометрической формы и размеров, без покупки дополнительных оправок под конкретный размер.
Для интенсивного промышленного применения.
Максимальный размер труб - 50 х 50мм.

Минимальный радиус гиба

Все указанные материалы производятся на оправках входящих в комплект поставки

Материал, мм			Минимальный радиус Ø, мм
Полоса (вертикально)		50 х 10 20 х 6	600 800
Полоса		60 х 20 30 х 6	800 1250
Квадрат		30 х 30 10 х 10	650 1100
Тавр		50 х 6 30 х 3	600 500
Тавр		50 х 6 30 х 3	600 500
С- профиль (швеллер)		60 х 40 х 6 30 х 15 х 4	600 900
С- профиль (швеллер)		60 х 40 х 6 30 х 15 х 4	600 900
Уголок		50 х 5 30 х 4	500 500
Уголок		50 х 5 30 х 4	500 500
Пруток		Ø 30 Ø 10	650 1100
Труба квадратная		50 х 50 х 2,5 30 х 30 х 2	700 800
Труба прямоугольная		50 х 25 х 2,5 40 х 20 х 2	800 1000

Дополнительные вальцы

Труба круглая

Ø 30х2 35х2 Ø 40х2 45х2 Ø 50х2 55х2 Ø 60х2 65х2 Ø 70х2

700

Комплектация

Трубогиб профилегиб ETB60-50HV укомплектован:
Стойка управления с двумя ножными педалями и кнопкой аварийной остановки, снабжена удобной ручкой для переноски.

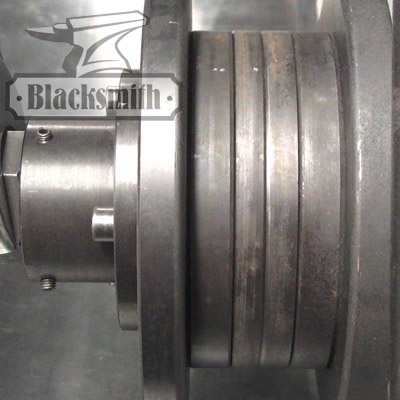

Универсальный комплект оправок для изгибания:

• профильных труб: 10x10, 15x15, 20x20, 25x25, 30x30, 40х20, 40x40, 50х25, 50x50х2,5 - полосы: 30х6, 60х20
• полосы вертикально: 20x6, 50x10
• квадрата: 10х10, 30х30
• прутка: Ø 10, 30
• тавр: 30х30х3, 50х50х6
• С-профиль (швеллер): 30х15х4, 60х40х6
• уголок: 30х30х4, 50х50х5

Дополнительные фото



























Выполняемые операции и максимальные параметры обрабатываемых материалов, мм:

Полоса верт. 50 х 10	Полоса 60 x 20	Пруток 30
Труба круглая 70 x 2	Труба квадрат 50 x 50 x 2,5	Уголок наруж. 50 x 50 x 5
Уголок внутр. 50 x 50 x 5	Тавр наруж. 50 x 50 x 6	Тавр внутр.50 x 50 x 6
С-профиль наруж. 60 x 40 x 6	С-профиль внутр. 60 x 40 x 6	Квадрат 30 x 30
