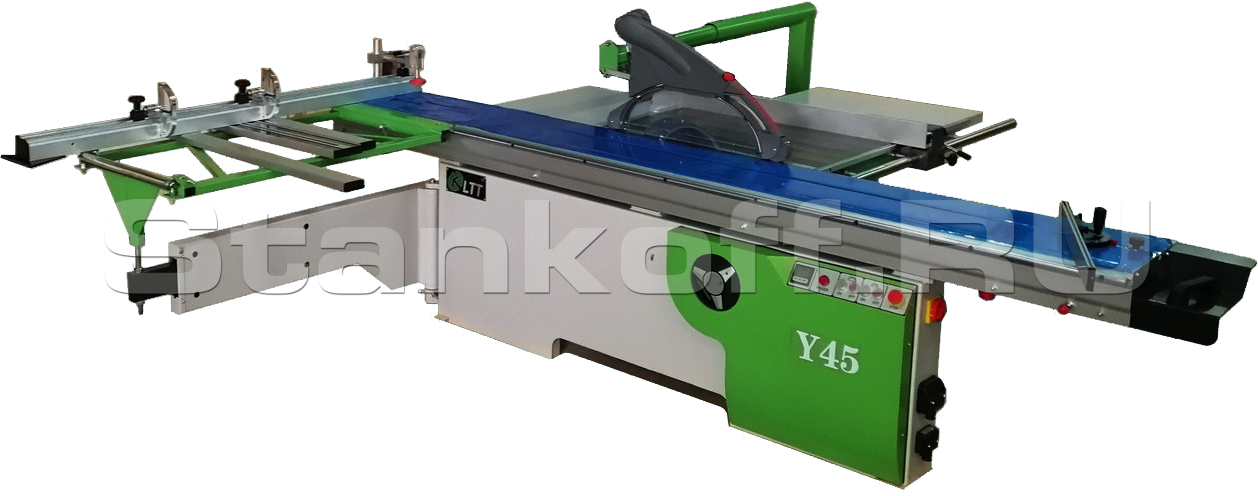

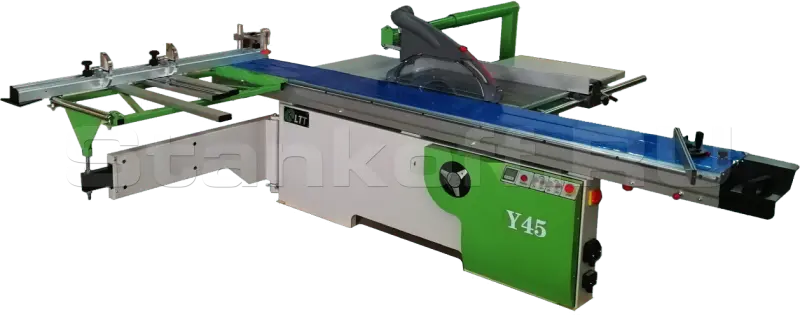

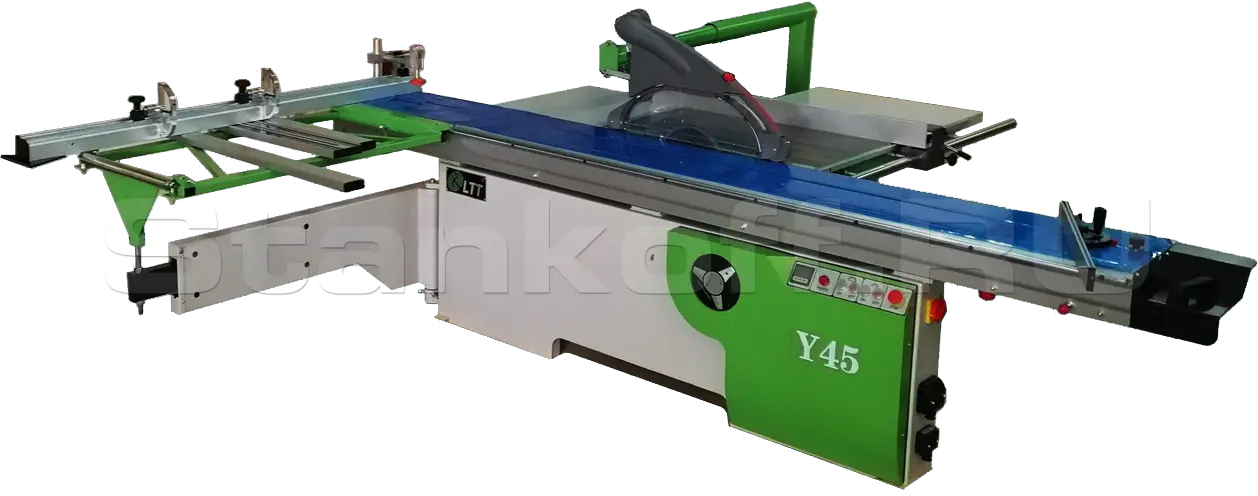

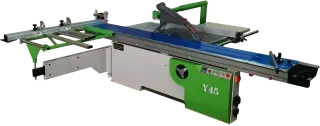

Форматно-раскроечный станок Y45 (MJ6132TY)

В наличии на складе
Гарантия
Сервис
Лизинг
Нужна консультация?

Антон Викторов

Хотите мы Вам перезвоним? Да

Статьи и обзоры, связанные с Y45

Читать все статьи

Сопутствующие товары

Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

Преимущества

  • алюминиевая каретка длиной 3200 мм;
  • ширина каретки 375 мм;
  • стальные направляющие каретки;
  • наружная регулировка подрезного устройства;
  • надёжные роликовые направляющие каретки;
  • независимые двигатели на основную и подрезную пилу;
  • наклон пильного узла до 45°.

Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата. Пильный механизм включает в себя два режущих узла основную пилу и подрезную пилу. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию. Направляющие ролики обеспечивают легкое и точное перемещение каретки. Данная конструкция практически не требует ухода в процессе эксплуатации.

Особенности конструкции

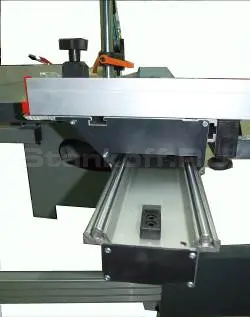

Роликовая каретка

Роликовая каретка

Роликовая каретка из алюминиевого многокамерного профиля перемещается по стальным цилиндрическим направляющим. Благодаря такой конструкции достигаются:
• Легкость и плавность перемещения каретки
• Отличная точность раскроя
• Устойчивость к большим нагрузкам
• Хорошая жесткость на скручивание
• Долговечность
• Нетребовательность к обслуживанию
Большой стол каретки – 3200x370 мм – позволяет с легкостью работать даже с крупногабаритными панелями. Этому также способствует широкий дополнительный поперечный стол размером 1130x660 мм.

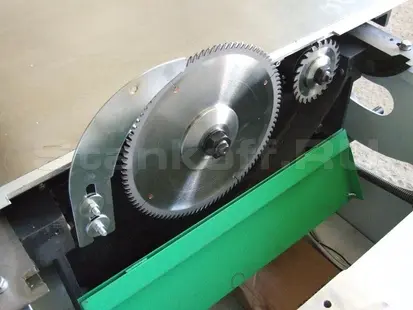

Пильный блок

Пильный узел включает:
• Основную пилу с пильным диском диаметром 300 или 315 мм
• Подрезную пилу с пильным диском диаметром 120 мм
Пильный блок наклоняется на угол до 45°, что позволяет создавать детали с наклонными торцами. Для проведения обслуживания станка к пилам обеспечивается удобный доступ.

Основаня упорная линейка

Основаня упорная линейка

На основной поперечной линейке установлены два откидных флажковых упора. Их фиксаторы оснащены линзами, повышающими удобство считывания показаний с миллиметровой шкалы, что позволяет быстро и точно позиционировать упоры.

Задняя поворотная линейка

Задняя поворотная линейка

В комплект поставки форматно-раскроечного станка Y45 входит дополнительная линейка, которая поворачивается в горизонтальной плоскости на необходимый угол. С ее помощью легко выполнять точные угловые резы.

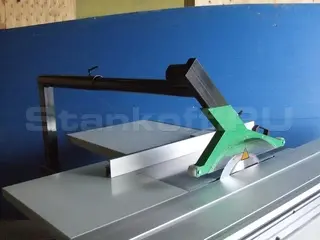

Подвесной защитный кожух с патрубком системы аспирации

Станок оснащен большим защитным кожухом, закрывающим пильные диски и основной, и подрезной пил, который закреплен на металлической стойке. На кожухе сделан патрубок для подключения воздуховода аспирационной системы. За счет такой конструкции достигается:
• Высокий уровень безопасности
• Эффективное удаление опилок и пыли
• Виброустойчивость кожуха

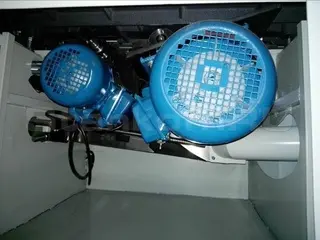

Электроприводы

Основная и подрезная пилы работают от отдельных электроприводов мощностью 5,5 кВт и 1,1 кВт.

Эксцентриковый прижим

Эксцентриковый прижим

В стандартное оснащение станка включен эксцентриковый прижим, который позволяет быстро и надежно зафиксировать деталь на время пиления. За счет этого исключаются смещение и вибрация заготовок, что позволяет достичь высокого качества раскроя. Применение прижима особенно актуально при работе с большими тонкими панелями.

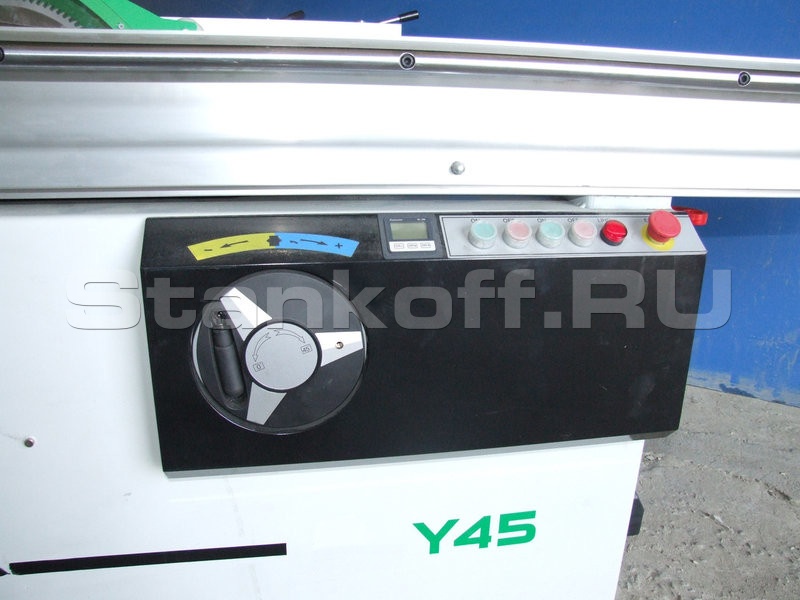

Панель управления

На простой, но удобной панели, расположенной справа на передней части станка, находятся основные органы управления, включая маховик для регулировки наклона пильного узла с цифровой индикацией выбранного значения угла. На ЖК-дисплее также отображается заданная скорость вращения основной пилы и высота подъема пильного диска.

Настройка пил

Настройка пил

На боковой стенке станка расположены рукоятки для настройки позиционирования основной и подрезной пил. Правильная регулировка пильного узла позволяет достичь:
• Высокого качества пропила
• Отсутствия сколов на краях ламинированных панелей

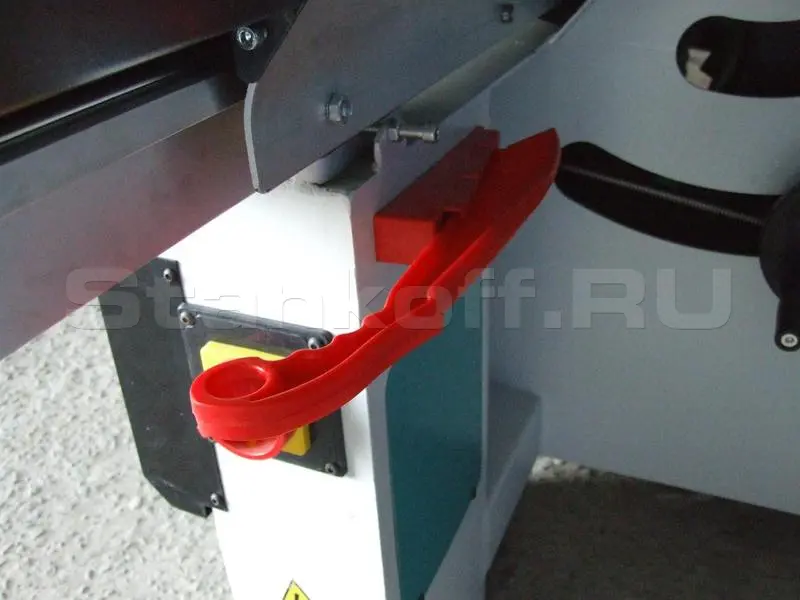

Толкатель заготовок

Входящий в комплект пластиковый толкатель заготовок позволяет безопасно работать с небольшими деталями. Для его хранения на станке предусмотрен специальный кронштейн.

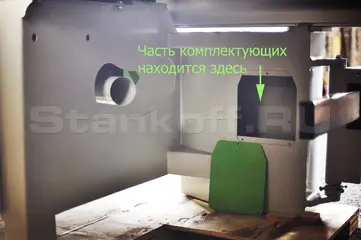

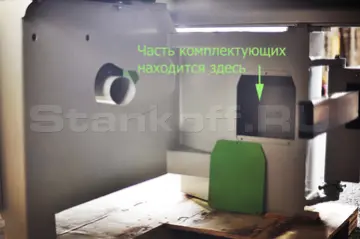

Отсек для хранения комплектующих

В основании станка сделан отсек, в котором удобно хранить комплектующие и запчасти небольшого размера.


Страна изготовления: Китай

Тип каретки Роликовая
Длина каретки, мм 3200
Ширина каретки, мм 370
Максимальная глубина пропила, мм 95
Максимальная глубина пропила при наклоне 45°, мм 55
Максимальная длина заготовки, мм 3200
Наклон пильного узла 0 - 45°
Длина рабочего стола, мм 1130
Ширина рабочего стола, мм 660
Диаметр основной пилы, мм 300
Посадочный диаметр основной пилы, мм 30
Диаметр подрезной пилы, мм 120
Посадочный диаметр подрезной пилы, мм 20
Скорость вращения основной пилы, об/мин 4000; 6000
Скорость вращения подрезной пилы, об/мин 8000
Диаметр патрубков аспирации, мм 75
Количество патрубков аспирации, шт 1
Мощность электродвигателя основной пилы, кВт 5,5
Мощность электродвигателя подрезной пилы, кВт 1,1
Общая установленная мощность, кВт 6,6
Длина станка, мм 3250
Ширина станка, мм 3150
Высота станка, мм 900
Длина станка в упаковке, мм 2200
Ширина станка в упаковке, мм 1150
Высота станка в упаковке, мм 910
Длина подвижной каретки в упаковке, мм 3250
Ширина подвижной каретки в упаковке, мм 230
Высота подвижной каретки в упаковке, мм 460
Вес нетто, кг 720
Вес брутто, кг 760
