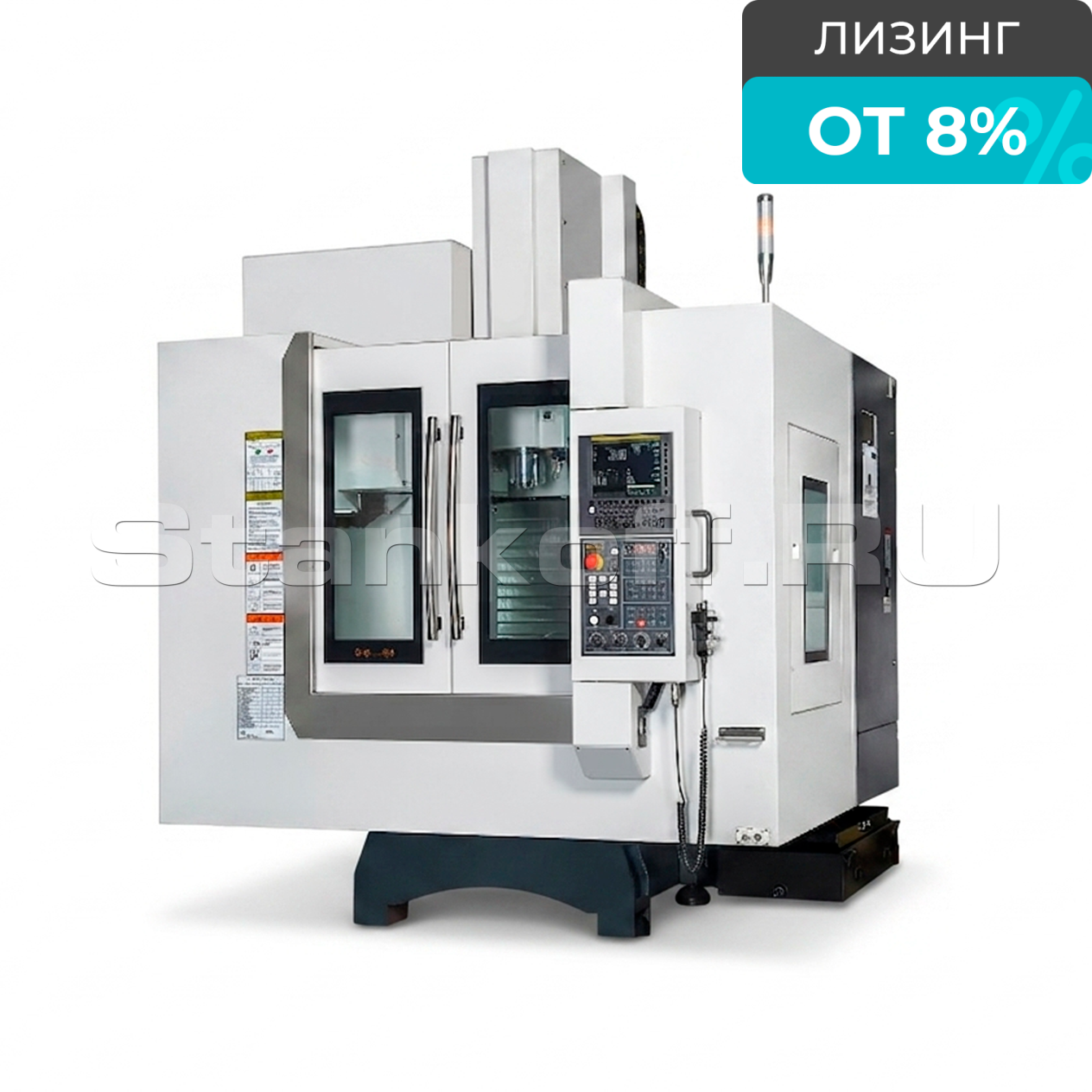

Вертикальный обрабатывающий центр SVD-500

Name: Вертикальный обрабатывающий центр SVD-500
Availability: InStock
Rating: 5 (1 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул SVD-500

Перемещения
Перемещение по оси X, мм	500
Перемещение по оси Y, мм	400
Перемещение по оси Z, мм	500
Ускоренное перемещение по оси X, м/мин	48
Ускоренное перемещение по оси Y, м/мин	48
Ускоренное перемещение по оси Z, м/мин	32

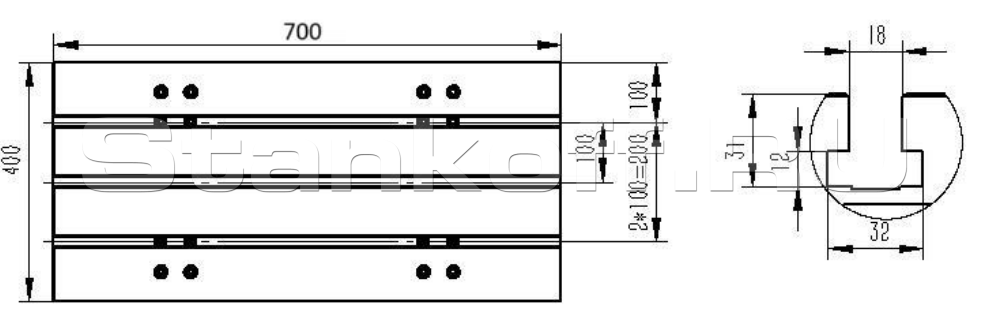

Стол
Размер стола, мм	700x400
Ширина Т-образного паза, мм	18
Количество Т-образных пазов, шт.	3
Расстояние между Т-образными пазами, мм	100
Максимальная допустимая нагрузка на стол, кг	300
Максимальная скорость подачи, мм/мин	12 000
Мощность привода оси X/Y/Z, кВт	1,2 / 1,2 / 2,5
Шпиндель
Тип передачи	прямой
Мощность привода шпинделя, кВт	5,5/7,5
Частота вращения шпинделя, об/мин	12 000
Конус шпинделя	BT-40
Расстояние от торца шпинделя до стола, мм	100–600
Тип штревеля	MAS403 P40T-1
Инструментальная система
Тип магазина	Рука
Количество инструментов, шт	20
Максимальный диаметр инструмента / без соседних инструментов, мм	78 / 120
Максимальная длина инструмента, мм	300
Максимальный вес инструмента, кг	8
Скорость смены инструмента, сек	2,5
Точность
Точность позиционирования, мм	±0,008
Повторяемость, мм	±0,004
Прочее
Система ЧПУ	GSK 25i
Требуемые параметры электросети	380В±10% 50Гц
Масса станка, кг	3900
Габариты станка (ДxШxВ), мм	2100x2300x2750

Все характеристики

В наличии на складе

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

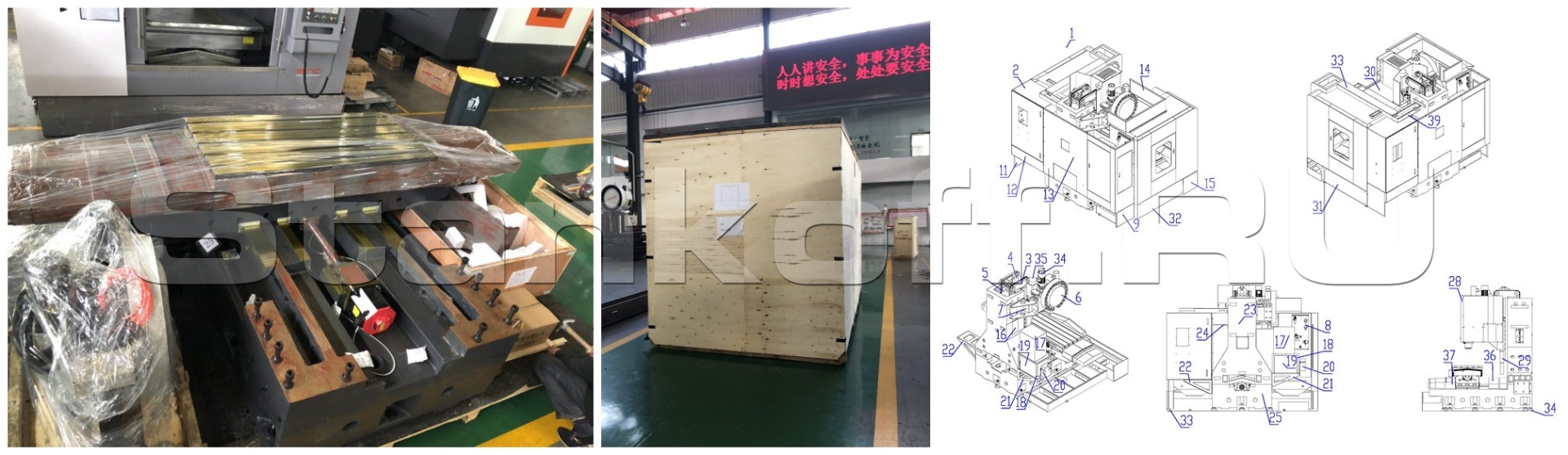

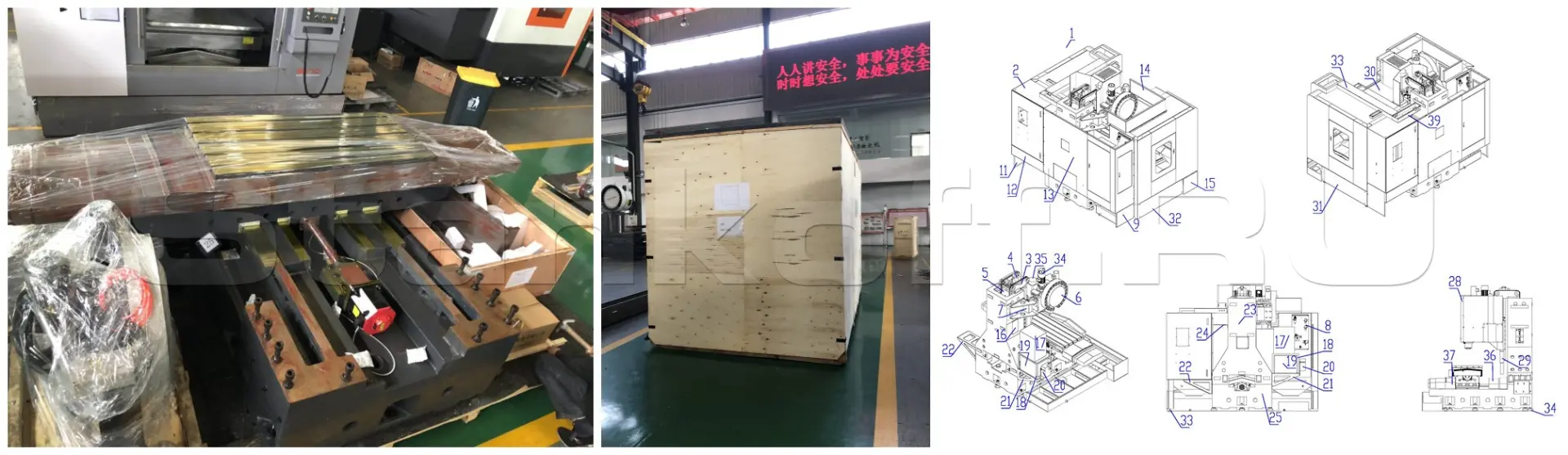

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

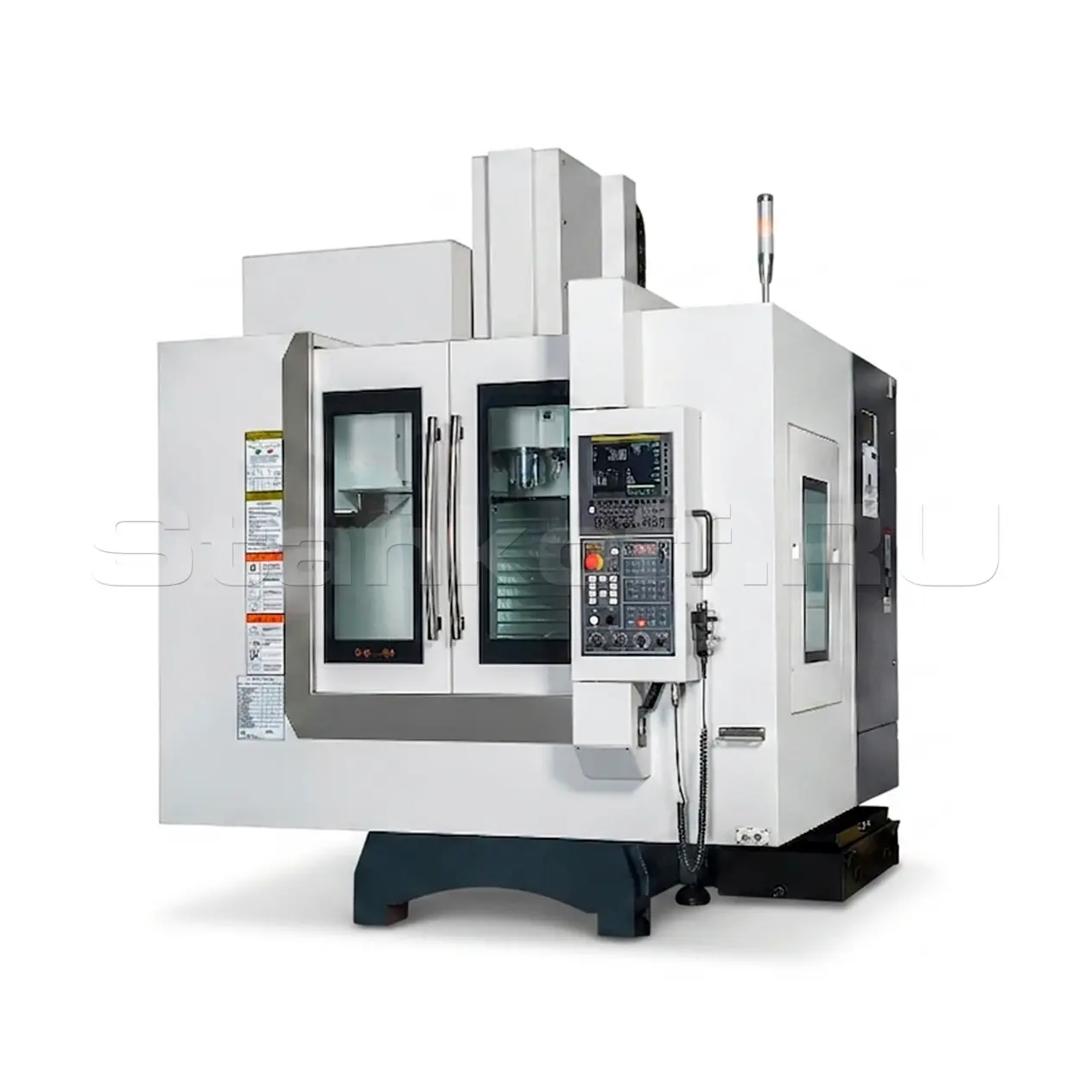

Вертикальный обрабатывающий центр SVD-500 предназначен для высокоточной и производительной обработки деталей. Станок выполняет фрезерование, сверление, развёртывание и нарезание резьбы, поэтому подходит для широкого круга металлообрабатывающих задач. Высокоскоростные направляющие качения, шпиндельный узел и система автоматической смены инструмента обеспечивают точность, стабильность и эффективность работы. Станина, колонна, шпиндельная бабка и рабочий стол изготовлены из высококачественного серого чугуна с двойной обработкой старением, что повышает жёсткость конструкции. Такое исполнение снижает деформации и вибрации в процессе обработки и обеспечивает стабильную точность при серийном производстве.

Особенности

Система охлаждения. Станок оснащён погружным насосом высокой производительности и баком для СОЖ большой ёмкости. СОЖ подаётся через сопла на торце шпиндельной бабки в зону обработки. Для очистки деталей от стружки предусмотрен пневматический пистолет.
Пневматическая система. Пневмосистема очищает сжатый воздух от влаги и загрязнений. Блок электромагнитных клапанов под управлением PLC обеспечивает быструю и корректную смену инструмента. При каждой смене инструмента через центр шпинделя подаётся чистый сжатый воздух для очистки внутреннего отверстия шпинделя и хвостовика инструмента, что повышает точность и жёсткость крепления и продлевает срок службы шпинделя.
Система смазки. Направляющие и ШВП оснащены централизованной системой смазки с дозированной подачей через заданные интервалы времени. Это обеспечивает смазку всех трущихся поверхностей, снижает износ, повышает точность и увеличивает срок службы направляющих и ШВП.

Конструктивные особенности

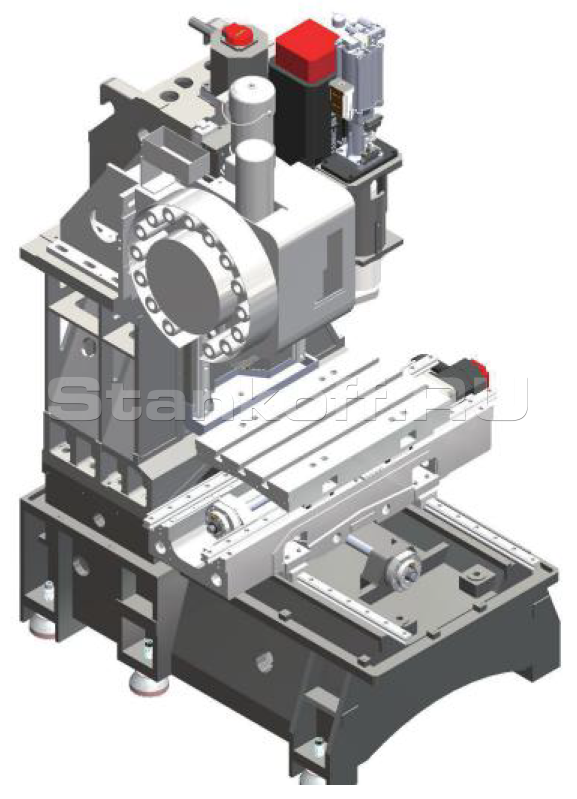

Станина

Массивная станина изготовлена из высококачественного чугуна HT300, что обеспечивает высокую жёсткость и стабильность конструкции. Основание и колонна усилены поперечными рёбрами жёсткости, которые снижают вибрации и колебания шпиндельной бабки, повышая устойчивость станка при длительной эксплуатации. Все литые элементы проходят анализ методом конечных элементов (FEA), что позволяет подтвердить их прочность, минимизировать деформации и обеспечить надёжную работу оборудования. Широкая монолитная станина в сочетании с линейными направляющими и высококачественными ШВП, рассчитанными на высокие нагрузки, предотвращает провисание стола. Размещение массы инструментального магазина на станине повышает надёжность механизма смены инструмента и способствует увеличению его ресурса.

Направляющие

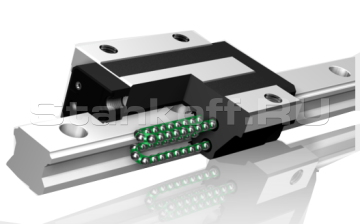

По осям станка применяются высокоскоростные и высокоточные линейные направляющие качения шарикового типа PMI (Тайвань), THK или HIWIN, обеспечивающие стабильное и точное перемещение рабочих узлов. Такое исполнение позволяет эффективно выполнять сложные операции обработки, включая режимы с малыми перемещениями. Это особенно востребовано в аэрокосмической, автомобильной и медицинской промышленности, а также при изготовлении штампов и пресс-форм.

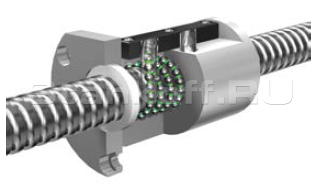

ШВП

ШВП класса C3 с двойными гайками обеспечивают высокую точность позиционирования и увеличенный ресурс работы. Предварительный натяг по всем осям способствует стабильности перемещений, снижает влияние тепловых деформаций и поддерживает высокую точность обработки. В конструкции применяются шарико-винтовые передачи от ведущих мировых производителей — PMI (Тайвань), THK и HIWIN.

Подшипники

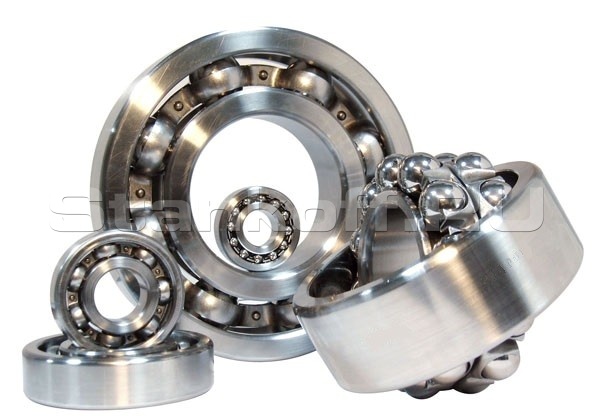

В шпиндельных узлах станков применяются высокоточные и износостойкие подшипники NSK (Япония), обеспечивающие стабильную работу и высокую плавность вращения. Разработка подшипников ведётся с учётом современных исследований в области трибологии, материаловедения, аналитических технологий и мехатроники. Это позволяет постоянно совершенствовать их характеристики и выпускать решения, соответствующие требованиям высокоточной и интенсивной механической обработки.

Система быстрых осевых перемещений

Применение серводвигателей с прямым приводом повышает нагрузочную способность осей и обеспечивает высокую динамическую точность перемещений, а также плавный разгон и торможение. Серводвигатель оси Z оснащён функцией автоматического торможения. При отключении питания тормоз срабатывает автоматически, останавливая перемещение по оси и снижая риск повреждения узлов станка и обрабатываемой детали.

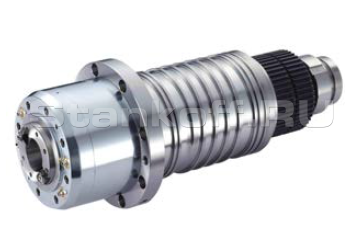

Шпиндель

Шпиндельный узел изготавливается специализированными тайваньскими производителями KENTURN, ROYAL, VYUCHENG или OKADA, что обеспечивает высокую точность и жёсткость конструкции. В шпинделе применяются подшипники NSK (Япония), рассчитанные на стабильную и надёжную работу. Сборка выполняется в условиях постоянной температуры и минимального содержания пыли, а каждый шпиндель проходит динамическую балансировку для повышения ресурса и долговечности. Дополнительно шпиндель оснащается системой воздушной защиты низкого давления, которая формирует внутренний воздушный барьер и предотвращает попадание пыли и СОЖ внутрь узла.

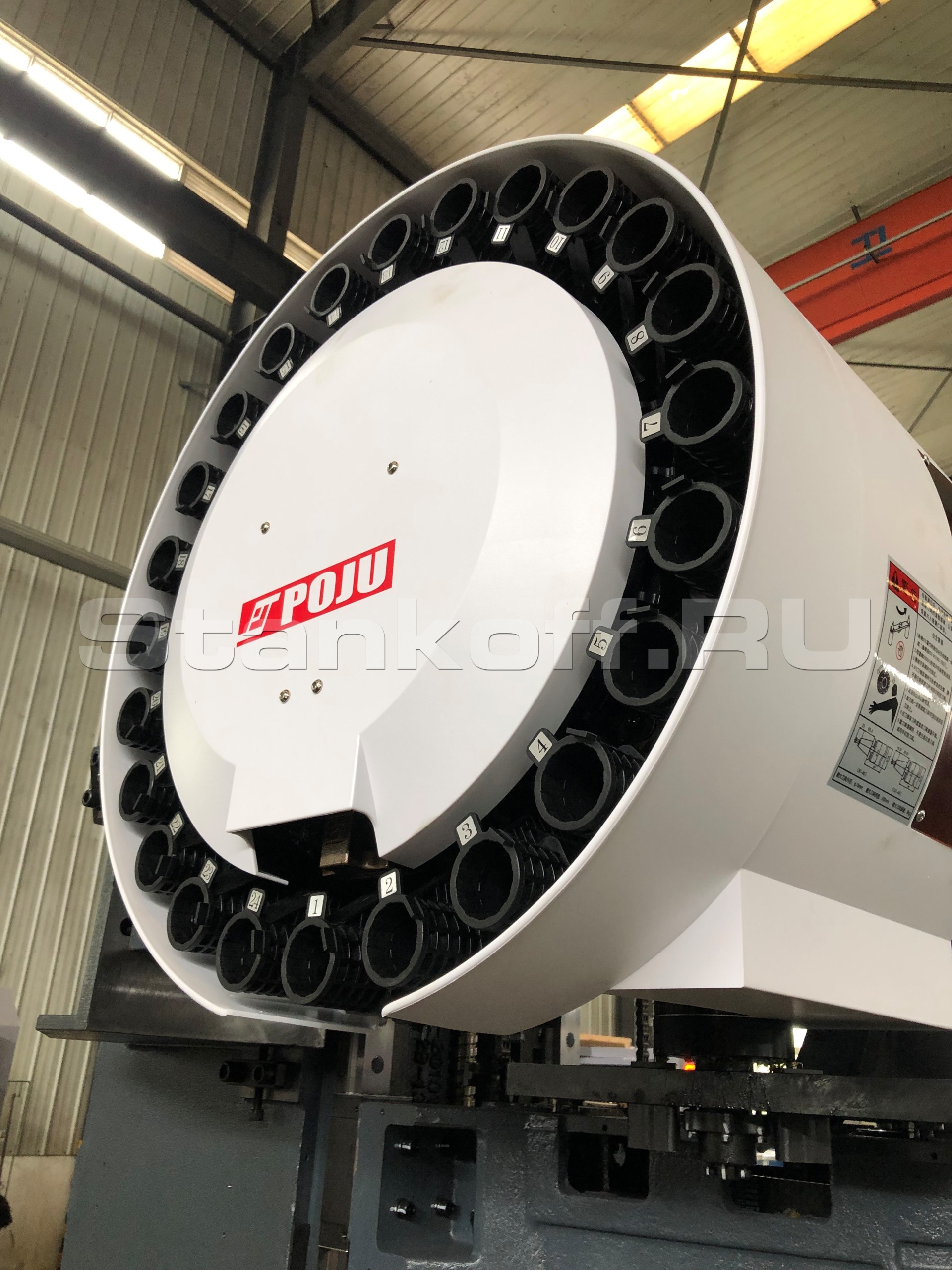

Система автоматической смены инструмента

Стандартный инструментальный магазин станка рассчитан на 20 позиций и размещается сбоку на колонне. Держатели инструмента изготовлены из высокопрочной промышленной пластмассы, что обеспечивает малый вес, стойкость к коррозии и надёжность в эксплуатации. Запатентованная конструкция держателей снижает уровень шума и вибраций при вращении магазина. Жёсткое исполнение инструментального магазина позволяет выполнять быструю и стабильную смену инструмента, включая работу с тяжёлой оснасткой.

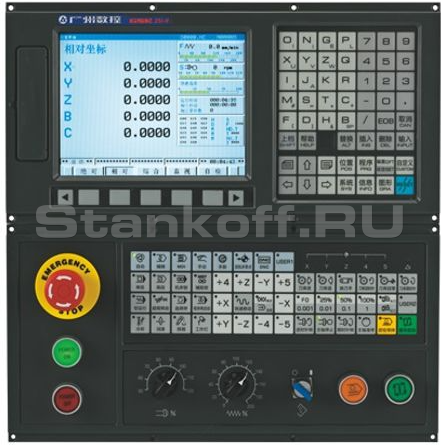

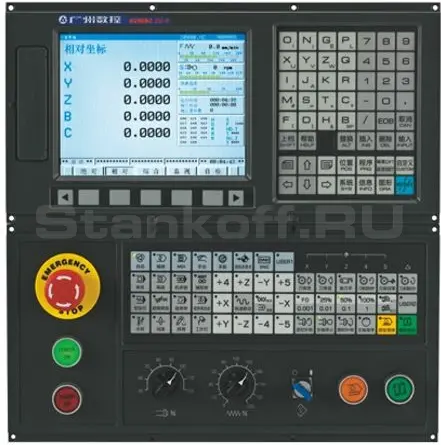

Система ЧПУ GSK 25i

GSK25i - это высокопроизводительная система ЧПУ, характеризующаяся большим выбором функций и простотой эксплуатации. Она применяется к многофункциональным обрабатывающим центрам, расточным и фрезерным станкам с 3-5-осевой обработкой.
• Цветной монитор 10,4”
• Пакеты высокоскоростной обработки
• Графические отображения траектории инструмента
• Tool life management
• Программирование в ISO кодах (M, G коды)
• Совместимое программирование с ЧПУ Fanuc

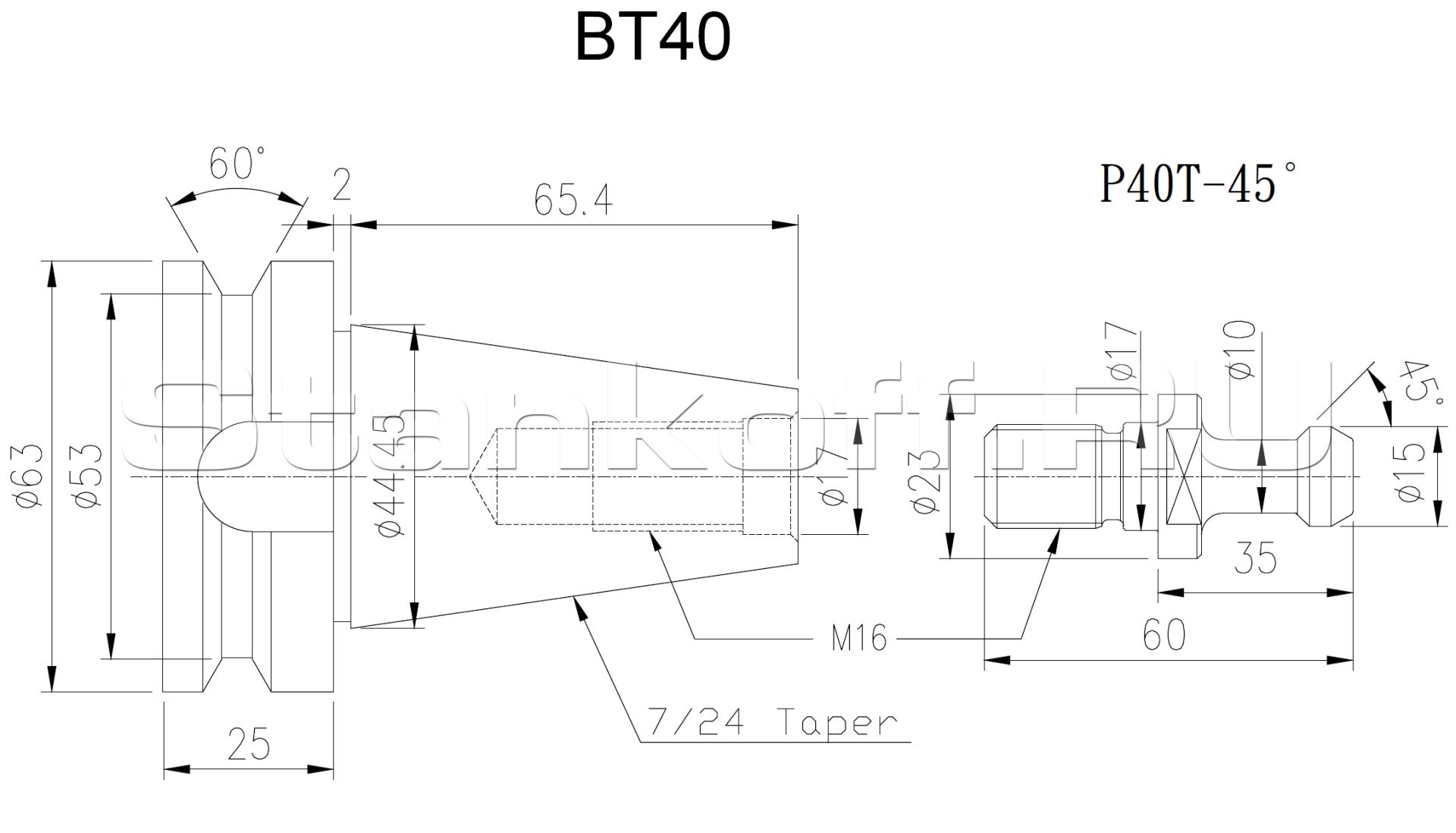

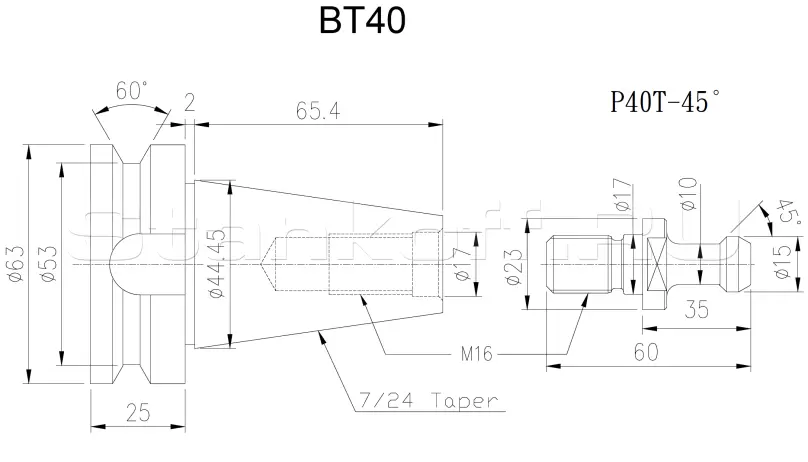

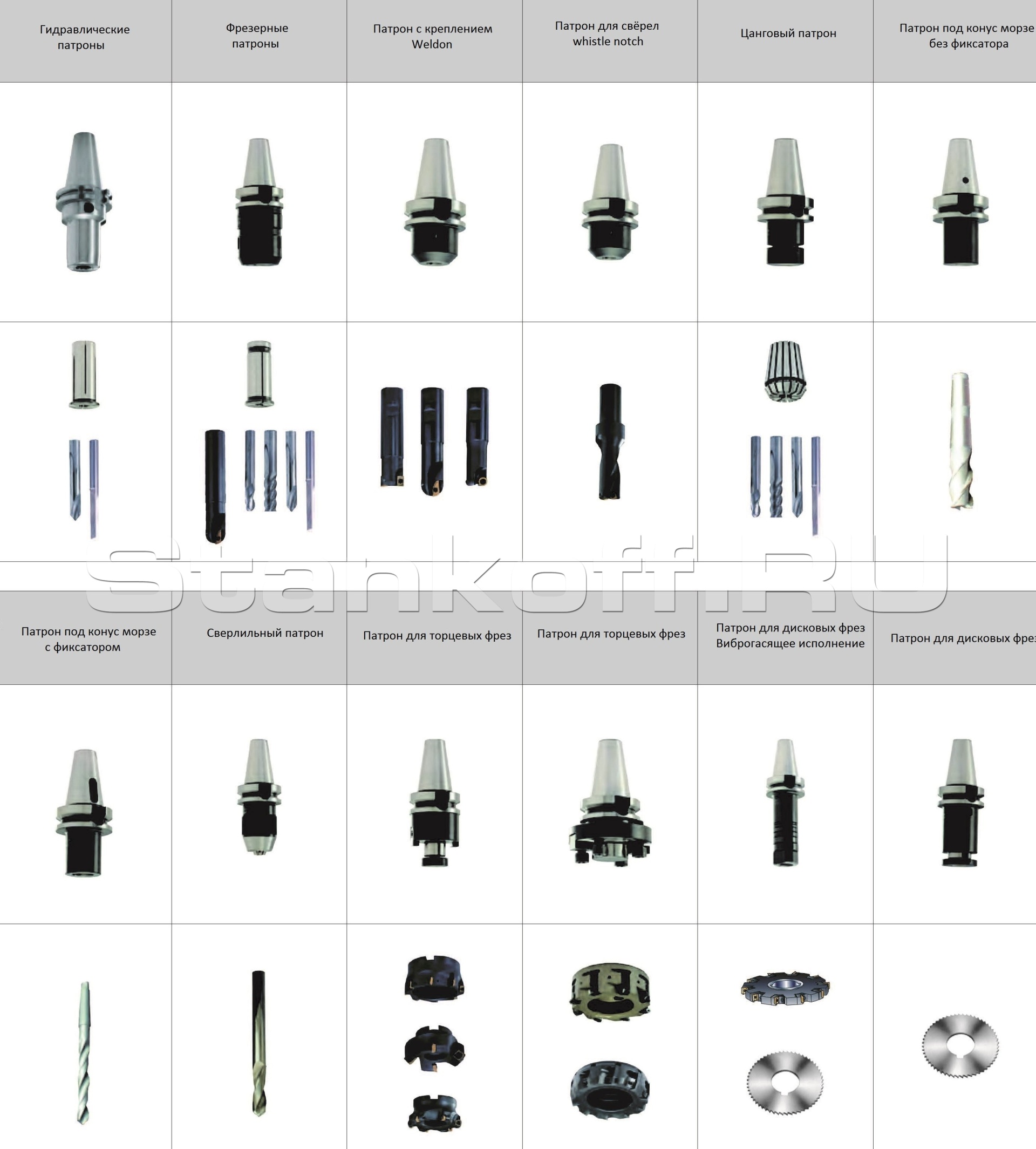

Конус шпинделя

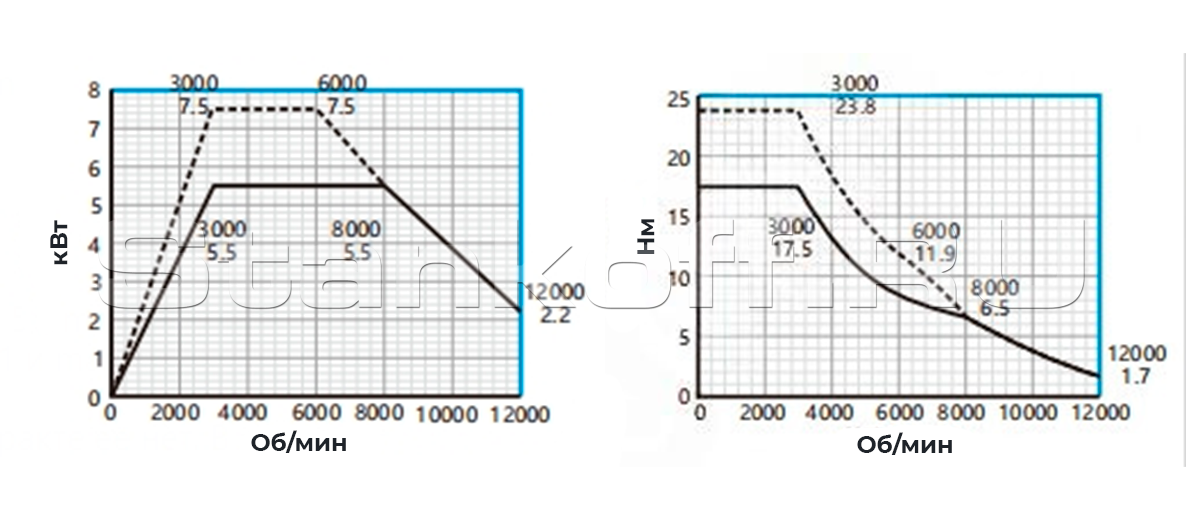

Диаграмма мощности и крутящего момента

Габаритные параметры рабочей зоны

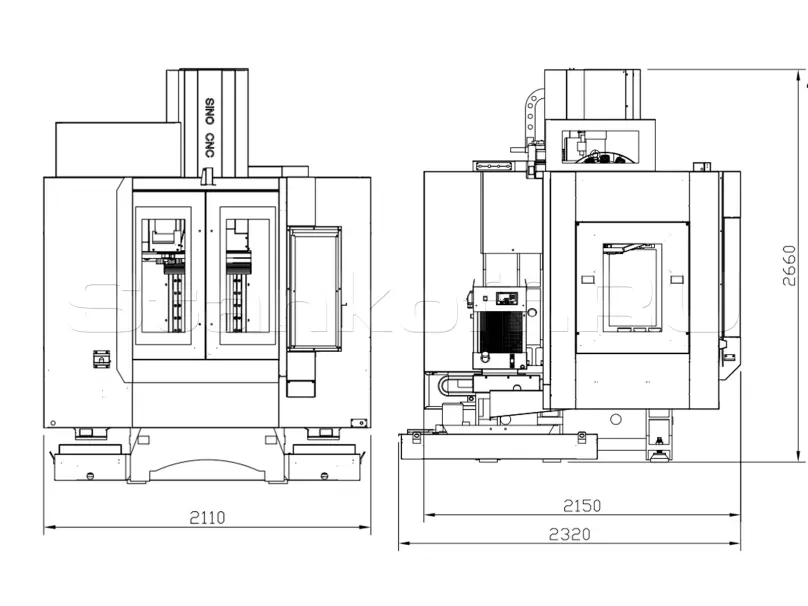

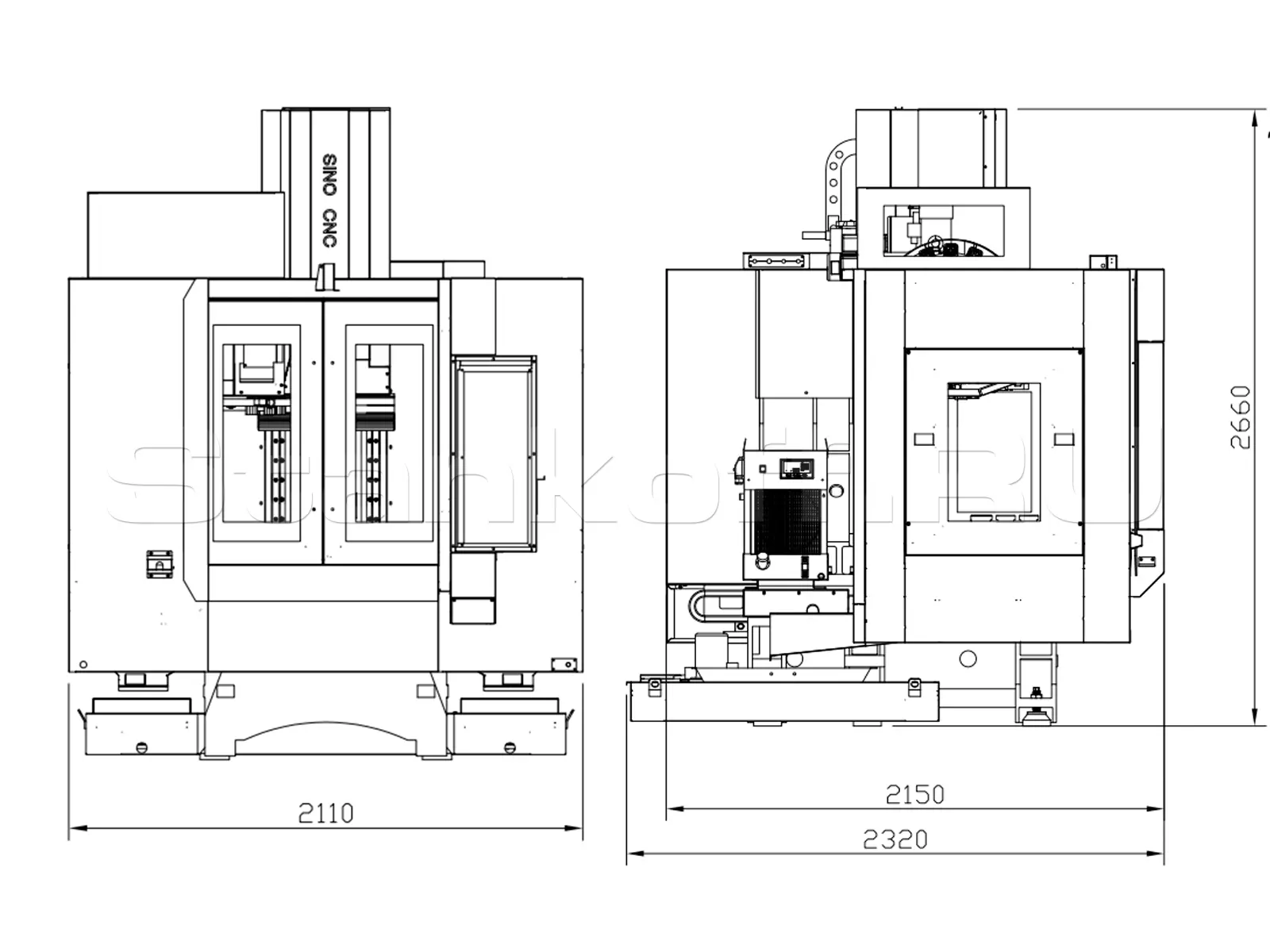

Габаритные параметры станка

Комплектация

Система ЧПУ GSK 25i
ШВП и направляющие качения шарикового типа PMI/HIWIN
Магазин автоматической смены инструмента на 20 позиций (OKADA/POJU)
Ленточный конвейер стружки с баком
Подготовка проводки для 4 оси
Насос для подачи СОЖ повышенной мощности (модель 4-40 1000 Вт)
Теплообменник электрошкафа
Полностью закрытая рабочая зона
Система подачи СОЖ
Обдув шпинделя сжатым воздухом
Автоматическая система смазки
Пистолет для обдува сжатым воздухом
Пистолет СОЖ
Ручной пульт управления перемещениями станка (MPG)
Регулируемые опоры и подкладки
Техническая документация на русском языке

Характеристики

Перемещения
Перемещение по оси X, мм	500
Перемещение по оси Y, мм	400
Перемещение по оси Z, мм	500
Ускоренное перемещение по оси X, м/мин	48
Ускоренное перемещение по оси Y, м/мин	48
Ускоренное перемещение по оси Z, м/мин	32
Стол
Размер стола, мм	700x400
Ширина Т-образного паза, мм	18
Количество Т-образных пазов, шт.	3
Расстояние между Т-образными пазами, мм	100
Максимальная допустимая нагрузка на стол, кг	300
Максимальная скорость подачи, мм/мин	12 000
Мощность привода оси X/Y/Z, кВт	1,2 / 1,2 / 2,5
Шпиндель
Тип передачи	прямой
Мощность привода шпинделя, кВт	5,5/7,5
Частота вращения шпинделя, об/мин	12 000
Конус шпинделя	BT-40
Расстояние от торца шпинделя до стола, мм	100–600
Тип штревеля	MAS403 P40T-1
Инструментальная система
Тип магазина	Рука
Количество инструментов, шт	20
Максимальный диаметр инструмента / без соседних инструментов, мм	78 / 120
Максимальная длина инструмента, мм	300
Максимальный вес инструмента, кг	8
Скорость смены инструмента, сек	2,5
Точность
Точность позиционирования, мм	±0,008
Повторяемость, мм	±0,004
Прочее
Система ЧПУ	GSK 25i
Требуемые параметры электросети	380В±10% 50Гц
Масса станка, кг	3900
Габариты станка (ДxШxВ), мм	2100x2300x2750
