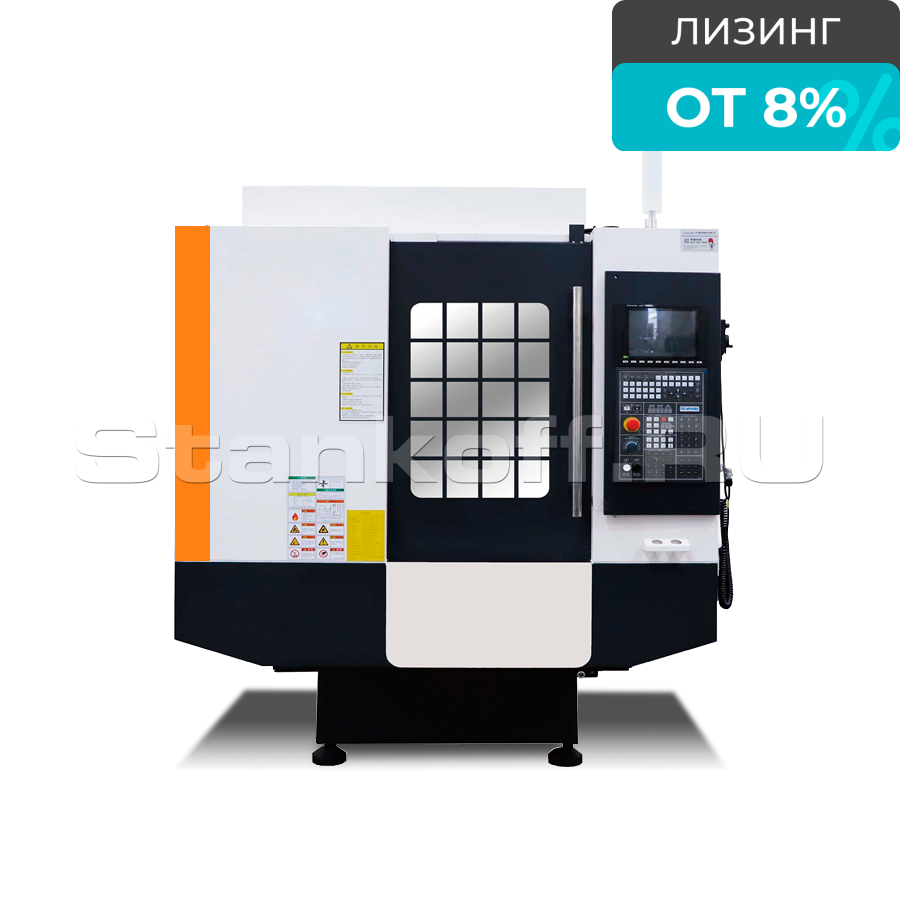

Вертикально-фрезерный обрабатывающий центр MT700/Syntec
Краткие характеристики
Артикул
MT700/Syntec
| Перемещения | |
| Перемещение по оси X, мм | 600 |
| Перемещение по оси Y, мм | 450 |
| Перемещение по оси Z, мм | 330 |
| Расстояние от торца шпинделя до поверхности стола, мм | 150–480 |
| Рабочий стол | |
| Размер стола, мм | 700x420 |
| T-паз (кол-во x ширина), мм | 3–14–125 |
| Максимальная нагрузка, кг | 250 |
| Шпиндель | |
| Конус шпинделя | BBT30 |
| Частота вращения, об/мин | 50–20000 |
| Тип привода | Прямой привод |
| Мощность двигателя (пост./макс.), кВт | 8,2/12 |
| Крутящий момент, Нм | 26/38 |
| Оси X/Y/Z | |
| Ускоренное перемещение (X/Y/Z), м/мин | 48/48/48 |
| Скорость рабочей подачи (X/Y/Z), мм/мин | 1–10000 |
| Диаметр ШВП (ось X), мм | 28x16 |
| Диаметр ШВП (ось Y), мм | 28x16 |
| Диаметр ШВП (ось Z), мм | 32x16 |
| Магазин инструмента | |
| Вместимость, шт | 21 |
| Максимальный вес инструмента, кг | 2 |
| Максимальная длина инструмента, мм | 200 |
| Максимальный диаметр инструмента, мм | 60/80 |
| Время смены инструмента, сек | 1,7 |
| Точность | |
| Точность позиционирования (ISO), мм | 0,008 |
| Повторяемость (ISO), мм | 0,004 |
| Параметры подключения | |
| Давление воздуха, МПа | 0,6–0,8 |
| Подключение к сети | 3/PE, AC380V, 50Hz |
| Общая мощность, кВА | 15 |
| Прочее | |
| Бак СОЖ, л | 200 |
| Габариты станка (ДxШxВ), мм | 1750x2300x2300 |
| Масса станка, кг | 3100 |
Модели серии
Все товары
Конструктив
Вертикально-фрезерный обрабатывающий центр MT700/Syntec предназначен для комплексной механической обработки заготовок за одну установку, включая фрезерование, сверление, расточку, зенкерование, развёртывание отверстий и нарезание резьбы. Это позволяет значительно сократить производственный цикл, повысить точность обработки и увеличить производительность.
Станок оснащен системой ЧПУ, инструментальным магазином и автоматической сменой инструмента, что обеспечивает гибкость в выполнении различных операций и эффективность в серийном и единичном производстве.
Комплектующие
| ЧПУ | Syntec (Тайвань) |
| Двигатель шпинделя и серводвигатели | Syntec (Тайвань) |
| Шпиндель | Speedcn (Тайвань) |
| Линейные направляющие осей X/Y/Z | PMI (Тайвань) |
| ШВП X/Y/Z | PMI (Тайвань) |
| Инструментальный магазин | Speedcn (Тайвань) |
| Муфты валов | Speedcn (Тайвань) |
| Электронные компоненты | Schneider Electric (Франция) / Omron (Япония) |
| Насос СОЖ | Luikar (Китай) / SKF (Швеция) / Nachi (Япония) |
| Телескопический щит | Hongwang (Китай) / Huijie (Китай) |
| Система смазки | Baoteng (Китай) |
| Пневматический блок | SMC (Япония) / Airtac (Тайвань) |
Конструктивные особенности

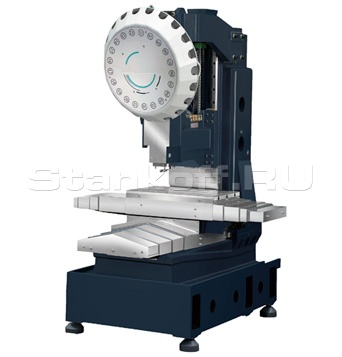

Станина
Станина, изготовленная с применением усовершенствованной технологии литья, в сочетании с колонной типа «ёлочка» с увеличенной площадью опоры, обеспечивает высокую жёсткость конструкции на изгиб и кручение.

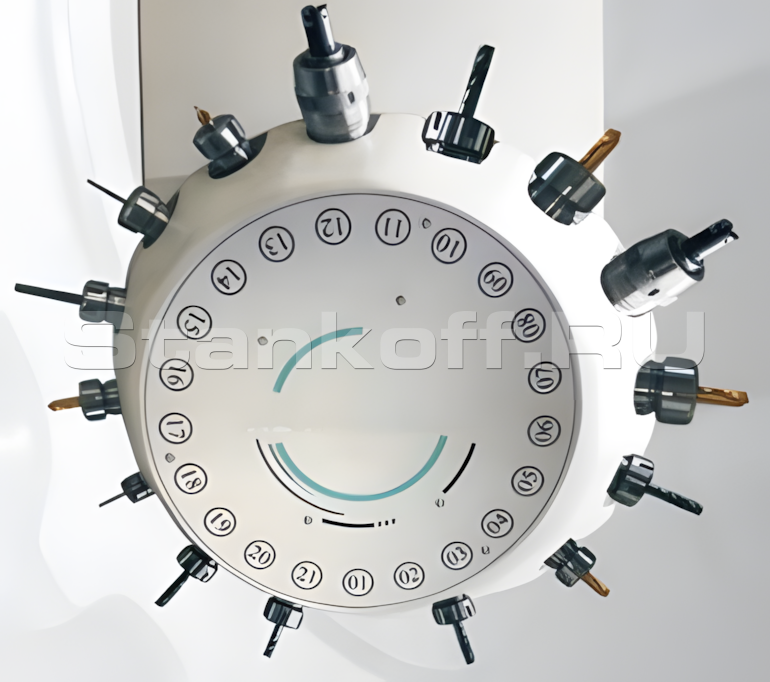

Инструментальный магазин
Магазин инструмента рассчитан на 21 позицию, а время смены инструмента составляет 1,4 секунды, что снижает вспомогательные операции и повышает общую производительность.

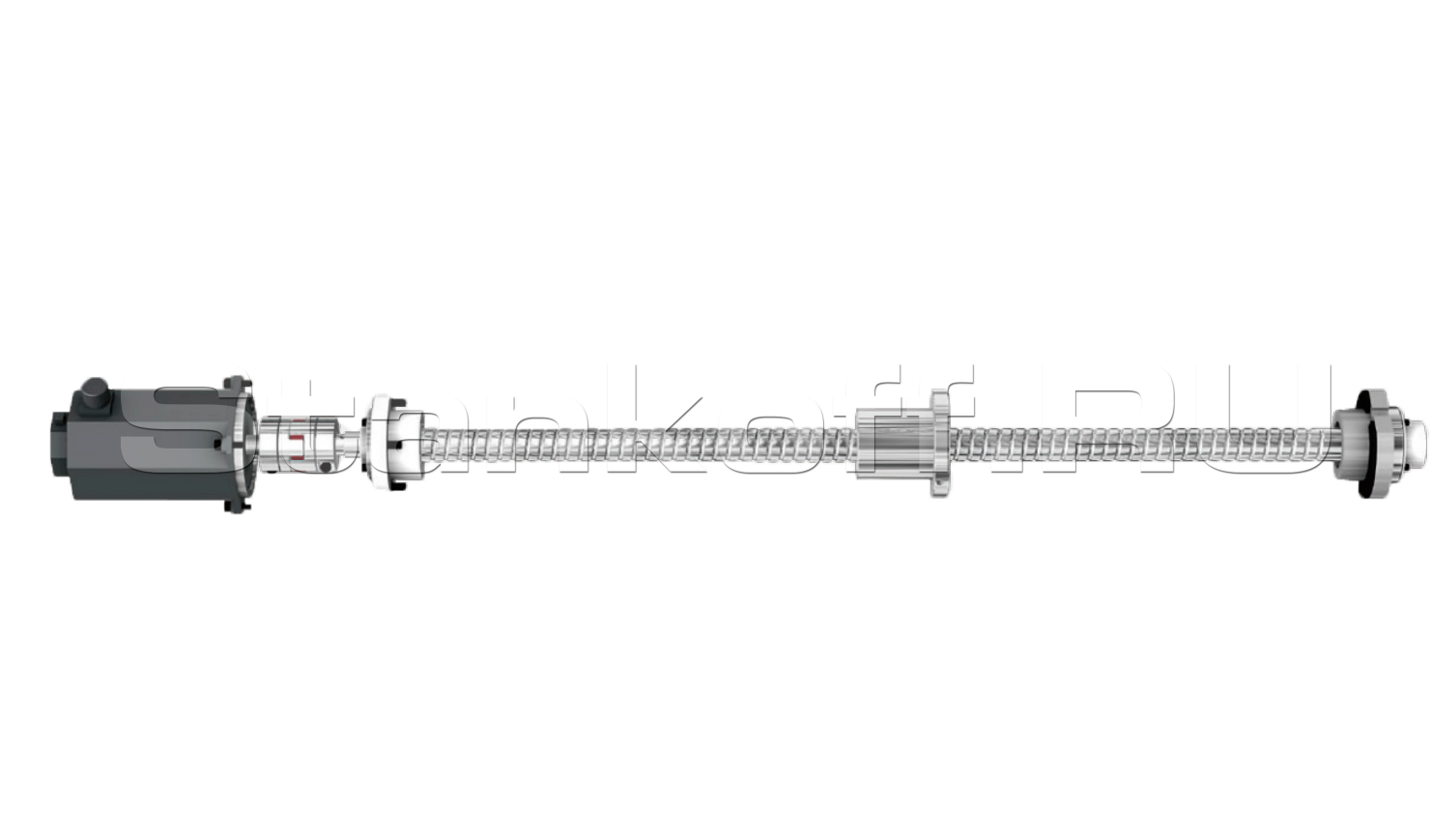

ШВП
Повышение производительности обеспечивается за счёт применения мощных серводвигателей и жёсткой механической конструкции, что расширяет рабочий диапазон обработки. Использование прецизионных радиально-упорных подшипников с предварительным натягом для фиксации ШВП повышает точность и стабильность перемещений, а прямое соединение серводвигателя с винтом исключает потери и улучшает динамику системы.
Шпиндель
Высокооборотный шпиндель с частотой вращения до 20 000 об/мин, обеспечивающий эффективную и высокоточную обработку.

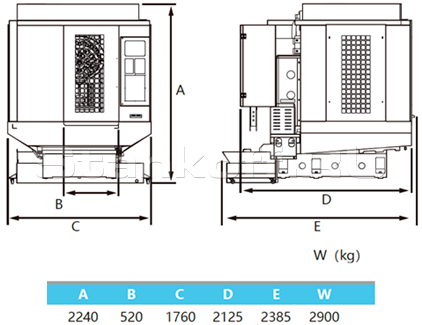

Габаритные параметры
Комплектация
- Система ЧПУ Syntec 22MA, 10” LCD
- Шпиндель с прямым приводом BBT30 на 20 000 об/мин
- Функция жёсткого нарезания резьбы
- Трехцветная сигнальная лампа
- Полная кабинетная защита
- Мобильный пульт MPG
- Рабочее LED освещение рабочей зоны станка
- Трансформатор
- Автоматическая централизованная система смазки
- Электромагнитный замок двери
- Автоматическое устройство смены инструмента на 21 позицию
- Пистолет СОЖ / Пистолет воздух
- Система подачи СОЖ в зону резания
- Телескопическая защита направляющих
- Документация на русском языке
- Инструмент для обслуживания станка

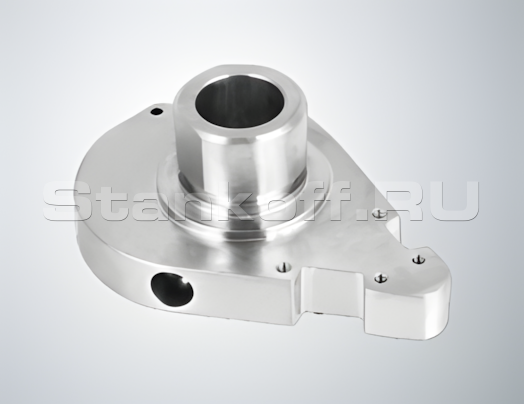

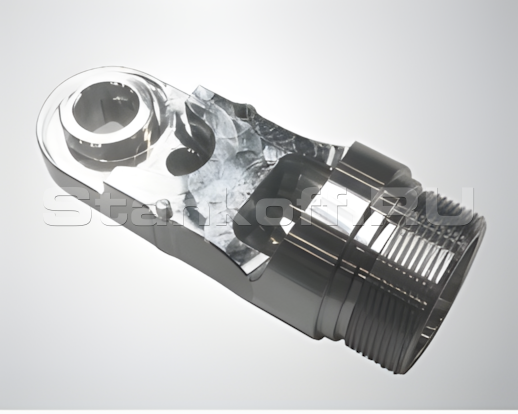

Получаемые изделия
Характеристики
| Перемещения | |
| Перемещение по оси X, мм | 600 |
| Перемещение по оси Y, мм | 450 |
| Перемещение по оси Z, мм | 330 |
| Расстояние от торца шпинделя до поверхности стола, мм | 150–480 |
| Рабочий стол | |
| Размер стола, мм | 700x420 |
| T-паз (кол-во x ширина), мм | 3–14–125 |
| Максимальная нагрузка, кг | 250 |
| Шпиндель | |
| Конус шпинделя | BBT30 |
| Частота вращения, об/мин | 50–20000 |
| Тип привода | Прямой привод |
| Мощность двигателя (пост./макс.), кВт | 8,2/12 |
| Крутящий момент, Нм | 26/38 |
| Оси X/Y/Z | |
| Ускоренное перемещение (X/Y/Z), м/мин | 48/48/48 |
| Скорость рабочей подачи (X/Y/Z), мм/мин | 1–10000 |
| Диаметр ШВП (ось X), мм | 28x16 |
| Диаметр ШВП (ось Y), мм | 28x16 |
| Диаметр ШВП (ось Z), мм | 32x16 |
| Магазин инструмента | |
| Вместимость, шт | 21 |
| Максимальный вес инструмента, кг | 2 |
| Максимальная длина инструмента, мм | 200 |
| Максимальный диаметр инструмента, мм | 60/80 |
| Время смены инструмента, сек | 1,7 |
| Точность | |
| Точность позиционирования (ISO), мм | 0,008 |
| Повторяемость (ISO), мм | 0,004 |
| Параметры подключения | |
| Давление воздуха, МПа | 0,6–0,8 |
| Подключение к сети | 3/PE, AC380V, 50Hz |
| Общая мощность, кВА | 15 |
| Прочее | |
| Бак СОЖ, л | 200 |
| Габариты станка (ДxШxВ), мм | 1750x2300x2300 |
| Масса станка, кг | 3100 |
