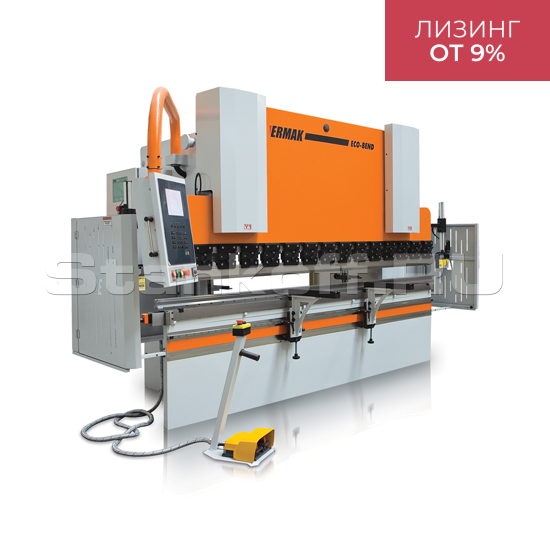

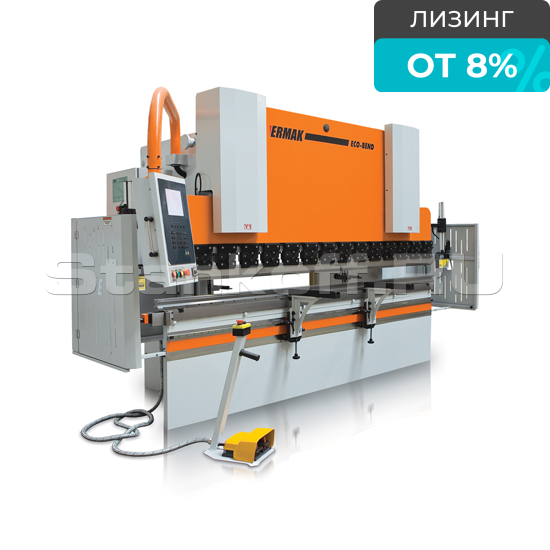

Гидравлический листогибочный пресс с ЧПУ ECO-BEND EXPERT 80/3100

Name: Гидравлический листогибочный пресс с ЧПУ ECO-BEND EXPERT 80/3100
Brand: Ermaksan
Rating: 5 (1 reviews)

Сравнить Вопросы

Ermaksan (Турция)

Краткие характеристики

Артикул: ECO-BEND EXPERT 80/3100
Усилие, тонн: 80
Длина гиба, мм: 3100
Расстояние между колоннами, мм: 2050
Глубина зева, мм: 250
Максимальное раскрытие, мм: 380

Все характеристики

Конструктив

Гидравлический листогибочный пресс с ЧПУ ECO-BEND EXPERT 80/3100 — это доступный и надёжный гидравлический листогиб, предназначенный для гибки листового металла длиной до 3100 мм с усилием 80 тонн. Модель комплектуется качественными европейскими узлами, аналогичными более дорогим линиям. В базовой конфигурации оснащён ЧПУ с тремя осями (Y1, Y2, X), что позволяет выполнять гибку средней сложности с высокой точностью. Подходит для большинства производственных задач в области обработки листового металла.

Преимущества

Станок оснащён специальной гидравлической системой, которая значительно повышает производительность.
Высокая точность и стабильное качество гибки обеспечиваются электронно управляемыми гидроклапанами.
Автоматическая калибровка при каждом запуске улучшает точность работы и снижает риск ошибок.
Контроллер CybTouch 12 обеспечивает простое и интуитивное управление.
После ввода параметров материала (тип, толщина, ширина, длина) пресс сразу выполняет гибку на заданный угол — без пробных прогибов.
Расчёт перемещения инструмента происходит автоматически.
Возможность сохранения и повторного использования программ в памяти ЧПУ.
Стандартная система пуансона и матрицы рассчитана на стабильную работу в тяжёлых условиях.

Комплектующие

Линейные датчики	Heidenhain (Германия)
Гидравлическая система	Bosch-Rexroth (Германия) / Hoerbiger (Швейцария)
Электрооборудование	Siemens (Германия)

Стандартная комплектация

ЧПУ CybTouch 12;
Оси Y1 + Y2 + X;
Задний упор, управляемый ЧПУ по оси X, оснащен шарико-винтовой парой и высокоточным двигателем;
Гидравлическая система марки Hoerbiger;
Высокочувствительные линейные датчики для синхронизации осей Y1 и Y2;
Автоматическая настройка усилия гибки;
Электрическая система марки Siemens (Германия);
Гибка под заданный угол за один проход после ввода параметров материала (тип, толщина, ширина, длина);
Автоматическая настройка позиций заднего упора и последовательности гибки по программе;
Автоматический расчет рабочего хода в соответствии с заданным углом гибки;
Совместимость инструментов и сгибаемых деталей;
Возможность повторного вызова сохраненных программ;
Универсальный инструмент: 4-х ручьевая V-образная закаленная матрица и пуансон на полную длину гиба;
Механическая система зажима пуансона типа Amada-Promecam;
Эргономичная и мобильная панель управления;
Верхняя гибочная балка с точной настройкой параллельности по нескольким точкам;
Пальцы заднего упора с регулировкой точности до 0,01 мм;
Соответствие требованиям безопасности CE.

Характеристики

Усилие, тонн	80
Длина гиба, мм	3100
Расстояние между колоннами, мм	2050
Глубина зева, мм	250
Максимальное раскрытие, мм	380
Макс. мощность двигателя, кВт (л.с.)	5,5

Калькулятор усилия гибки

Расчёт для станка ECO-BEND EXPERT 80/3100: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 2050 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
